100 Gb/s QSFP28 bis 4x SFP28 Breakout Active Optical Cable AOC Cable Schnelle Datenübertragung
Produktdetails:
| Place of Origin: | Guangdong, SHENZHEN |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Hervorheben: | 100 Gb/s QSFP28 bis 4x SFP28 AOC-Kabel,4x SFP28 Breakout-Aktivoptikkabel,100 Gbit/s QSFP28-AOC-Kabel |
||
|---|---|---|---|
Produkt-Beschreibung

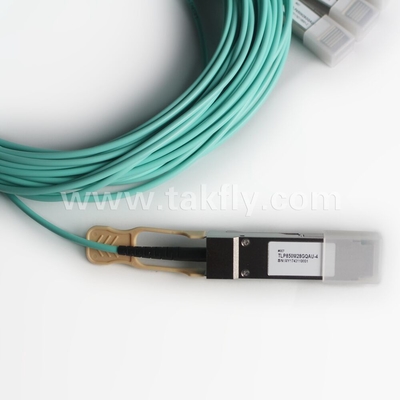

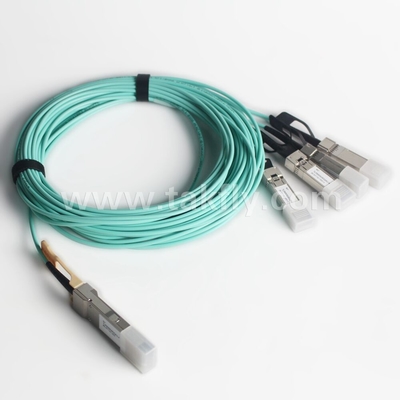

- Dieses Produkt ist ein paralleles aktives optisches Kabel (AOC) mit hoher Datenrate, um die Bandbreitenbeschränkung traditioneller Kupferkabel zu überwinden.Die AOC wird mit einem QSFP28-Modul an einem Ende und vier SFP28-Modulen am anderen Ende beendet.Mit dem QSFP28-Terminal bietet es 4 unabhängige Datenübertragungskanäle und 4 Datenempfangskanäle über Multimode-Bandfasern, die jeweils einen Betrieb von 25 Gb/s ermöglichen.

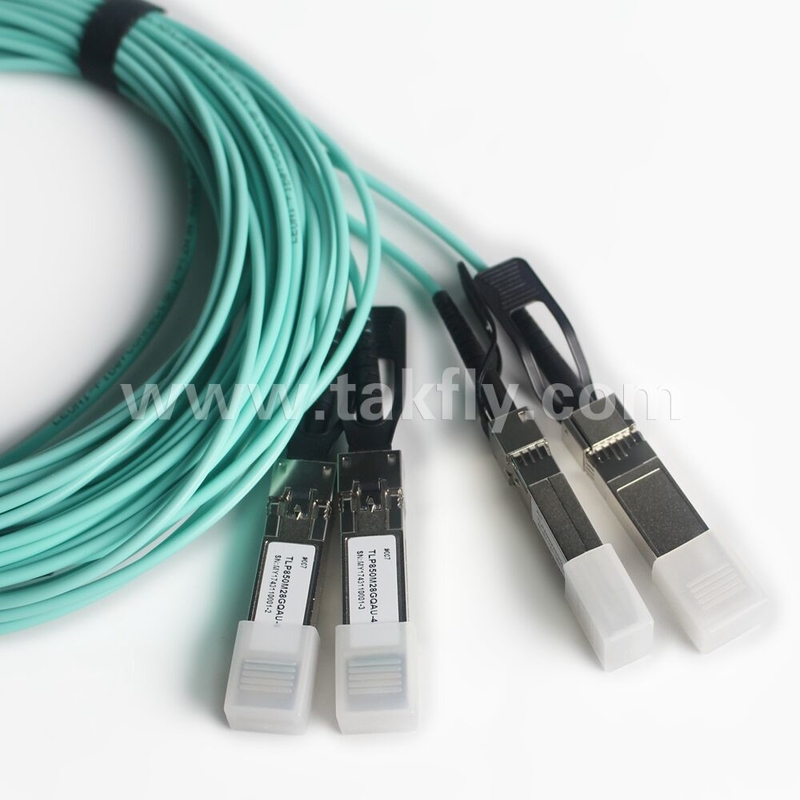

- Das Glasfaserband wird dann zu vier Glasfaserkabeln ausgebreitet, von denen jedes mit einem SFP28-Modul beendet wird.mit einer Gesamtdatenrate von 100 Gbit/s über eine Übertragung von bis zu 100 m erreicht werden kann, um den ultraschnellen Datenaustausch zu unterstützen.
- Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung nach den Multi-Source-Vereinbarungen (MSA) QSFP28 und SFP28 ausgelegt.Es wurde entwickelt, um den härtesten äußeren Betriebsbedingungen einschließlich Temperatur zu entsprechen, Luftfeuchtigkeit und EMI-Störungen.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideDie optischen Signale verbreiten sich zunächst durch 4 optische Datenübertragungswege in den Multimode-Bandfasern und dann durch die von 4 separaten Dual-Core-Faserkabeln.Sie werden dann von den Fotodioden im Inneren der Empfänger der 4 SFP28-Module am anderen Ende erfasstDie optischen Signale werden in elektrische Signale umgewandelt, die von den Empfängern der 4 SFP28-Module einzeln ausgegeben werden.
-
In umgekehrter Richtung wandelt jedes der 4 SFP28-Module das elektrische Eingangssignal durch ein angetriebenes VCSEL im Modul auf seiner Senderseite in ein optisches Signal um.Die 4 optischen Signale verbreiten sich zunächst durch die anderen Übertragungswege der 4 separaten Dual-Core-Faserkabel und dann durch die in Multimode-BandfasernDie optischen Signale werden in parallele elektrische Signale umgewandelt und ausgegeben.Das QSFP28-Terminal des Kabels hat 8 Ports, 4 für die Datenübertragung und 4 für den Datenempfang, um eine Gesamtdatenumtauschrate von 100 Gb/s zu gewährleisten, wobei jedes der 4 SFP28-Terminals am anderen Ende zwei Ports hat,1 für die Datenübertragung und 1 für den Empfang, um eine Datenaustauschrate von 25 Gb/s zu gewährleisten.
- Für die Betätigung dieses Produkts ist eine einzelne +3,3V-Stromversorgung erforderlich.Gemäß den MSA-Spezifikationen bietet das Modul 7 niedriggeschwindige Hardware-Steuerpins (einschließlich der 2-drahtartigen seriellen Schnittstelle): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL und IntL.
- Module Select (ModSelL) ist ein Eingabepin.Das ModSelL ermöglicht die Verwendung dieses Produkts auf einem einzelnen 2-drahtartigen Schnittstellenbus .
-
Für die 2-drahtreihe serielle Bus-Kommunikationsoberfläche sind eine serielle Uhr (SCL) und serielle Daten (SDA) erforderlich, die es dem Host ermöglichen, auf die QSFP28-Speicherkarte zuzugreifen.
-
Der ResetL-Pin ermöglicht einen vollständigen Reset und stellt die Einstellungen in ihren Standardzustand zurück, wenn ein niedriges Niveau auf dem ResetL-Pin länger als die Mindestimpulslänge gehalten wird.Während der Ausführung eines Resets wird der Host alle Statusbits ignorieren, bis er die Beendigung des Reset-Interrupts anzeigt.Das Produkt gibt dies an, indem es ein IntL (Interrupt) Signal mit dem in der Speicherkarte negierten Data_Not_Ready-Bit veröffentlicht.Beachten Sie, dass bei der Anschaltung (einschließlich Hot Insertion) das Modul sollte diese Fertigstellung von Reset unterbrechen ohne eine Reset erforderlich.
-
Der "Low Power Mode" (LPMode) -Pin wird verwendet, um den maximalen Stromverbrauch für das Produkt festzulegen, um Hosts zu schützen, die nicht in der Lage sind, Module mit höherer Leistung zu kühlen.wenn solche Module versehentlich eingesetzt werden.
-
Module Present (ModPrsL) ist ein Signal vor Ort an der Hostplatine, das bei Abwesenheit eines Produkts normalerweise zum Host Vcc gezogen wird.Es vervollständigt den Pfad zur Erdung durch einen Widerstand auf der Host-Board und behauptet das Signal. ModPrsL gibt dann an, dass es vorhanden ist, indem ModPrsL auf einen Low
-
Interrupt (IntL) ist ein Ausgangs-Pin. ?? Low?? zeigt einen möglichen Betriebsfehler oder einen für das Hostsystem kritischen Status an.Der Host identifiziert die Quelle der Unterbrechung mit der 2-drahtigen seriellen Schnittstelle. Der IntL-Pin ist ein offener Kollektor-Ausgang und muss an die Host-Vcc-Spannung auf der Host-Board gezogen werden.
- Die elektrische Schnittstelle des SFP28-Moduls entspricht den elektrischen Spezifikationen der SFI. Die Eingangs- und Ausgangsimpedanz des Sender- und Empfängers beträgt 100 Ohm Differenz..Das Modul bietet eine Differenz-Endung und reduziert die Differential-to-Common-Mode-Umwandlung für eine qualitativ hochwertige Signal-Endung und einen niedrigen EMI.SFI arbeitet typischerweise über 200 mm verbessertes FR4-Material oder bis zu etwa 150 mm Standard-FR4 mit einem Steckverbinder.
-
Der Sender wandelt 25Gbit/s serielle elektrische PECL- oder CML-Daten in serielle optische Daten um.Logik oder keine Verbindung auf diesem Pin wird den Laser von der Übertragung deaktivierenDie Logik auf diesem Stift sorgt für einen normalen Betrieb.Der Sender verfügt über eine interne automatische Leistungssteuerungsschleife (APC), um eine konstante optische Leistung über Versorgungsspannungs- und Temperaturschwankungen hinweg zu gewährleisten. Ein offener Sammler kompatibel Transmit Fault (Tx_Fault) ist vorgesehen. TX_Fault ist Modul Ausgabe Kontakt, dass, wenn hoch,zeigt an, dass der Modul-Sender einen Fehler im Zusammenhang mit dem Betrieb oder der Sicherheit des Lasers festgestellt hat. Der TX_Fault-Ausgangskontakt ist ein offener Abfluss/Kollektor und wird mit einem Widerstand im Bereich von 4,7-10 kΩ zum Vcc_Host im Host gezogen. TX_Disable ist ein Modul-Eingangskontakt.Wenn TX_Disable hoch oder offen gelassen wirdDer Kontakt wird mit einem Widerstand von 4,7 kΩ bis 10 kΩ bis zu VccT gezogen.
-
Der Empfänger wandelt 25Gbit/s serielle optische Daten in serielle elektrische PECL/CML-Daten um.Rx_LOS bei hoher Anzeige eines in der einschlägigen Norm angegebenen optischen Signalniveaus. Der Rx_LOS-Anschluss ist ein offener Abfluss/Kollektor-Ausgang und wird mit einem Widerstand im Bereich von 4,7-10 kΩ oder mit einer aktiven Abschaltung bis zum Vcc_Host im Host gezogen.Die Filterung der Stromversorgung wird sowohl für Sender als auch für Empfänger empfohlen.Das Rx_LOS-Signal dient dem System, in dem das SFP28 installiert ist, als vorläufige Anzeige, dass die empfangene Signalstärke unter dem angegebenen Bereich liegt.Eine solche Angabe weist in der Regel auf nicht installierte Kabel hin., zerbrochene Kabel oder ein defekter, ausfallender oder ausgeschalteter Sender am anderen Ende des Kabels.
- Die SFP28-Module sind warmstechbar. Heißstechbar bezieht sich auf das Stecken oder Ausschalten eines Moduls, während das Hostboard angetrieben ist.8 mm Abstand 20 Positionsrichterwinkel verbesserte Steckverbinder nach SFF-8083, oder einem gestapelten Stecker mit gleichwertiger elektrischer Leistung.Leistung, gefolgt von Signal.
|
Parameter
|
Symbol
|
Min.
|
Maximal
|
Einheiten
|
Anmerkungen
|
|
Speichertemperatur
|
TS
|
- 40
|
85
|
DegC
|
|
|
Betriebsfalltemperatur
|
TOP
|
0
|
70 |
DegC
|
|
|
Stromversorgungsspannung
|
VCC
|
- Oh, nein.5
|
3.6 |
V
|
|
|
Relative Luftfeuchtigkeit (ohne Kondensation)
|
RH
|
0 | 85 |
%
|
|
Parameter
|
Symbol
|
Min.
|
Typisch
|
Maximal
|
Einheiten
|
|
Betriebsfalltemperatur
|
TOP
|
0
|
70
|
DegC
|
|
|
Stromversorgungsspannung
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Datenrate pro Spur (QSFP28)
|
25.78125
|
28.05
|
Gebäude
|
||
|
Datenrate (für jeden SFP28)
|
25.78125
|
28.05
|
Gebäude
|
||
|
Steuereingangsspannung hoch
|
2 |
Vcc
|
V
|
||
|
Steuereingangsspannung niedrig
|
0 |
0.8
|
V
|
