1×9-Kanal-PLC-Splitter mit 0,9-mm-Faser für optische FTTH/FTTX-Verteilungsnetzwerke
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | QSFP28-4SFP28-xxx |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$1.45 ~ US$43.18/PC |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
Produkt-Beschreibung

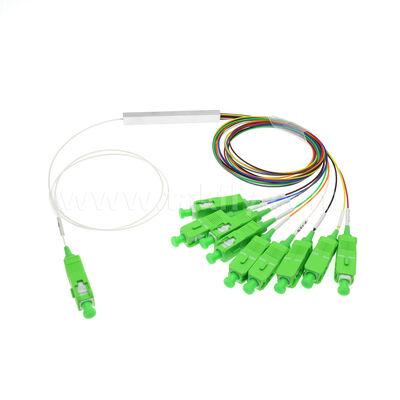

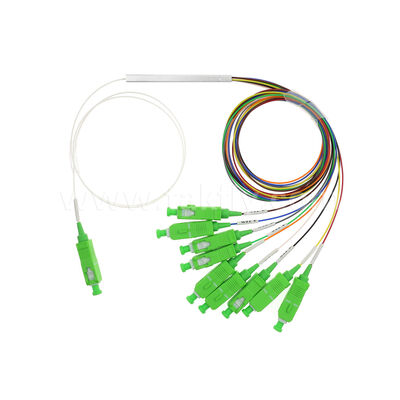

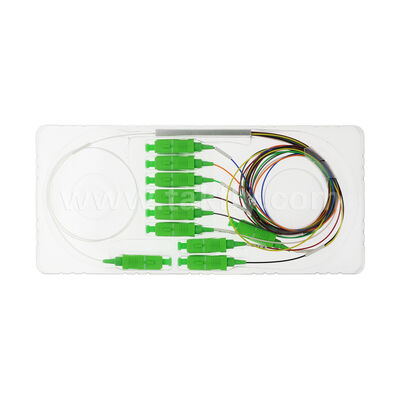

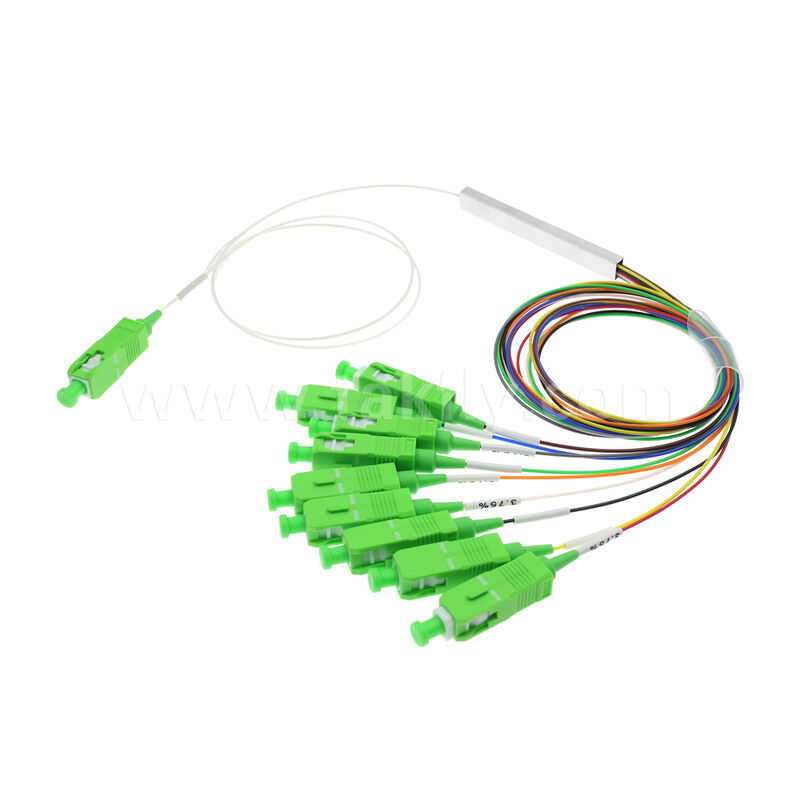

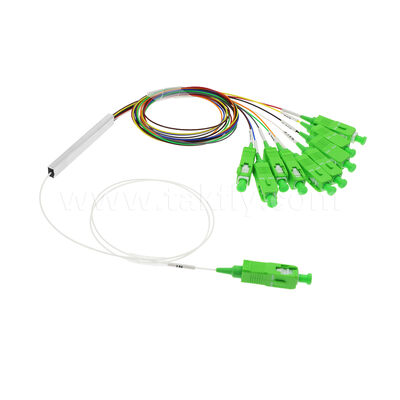

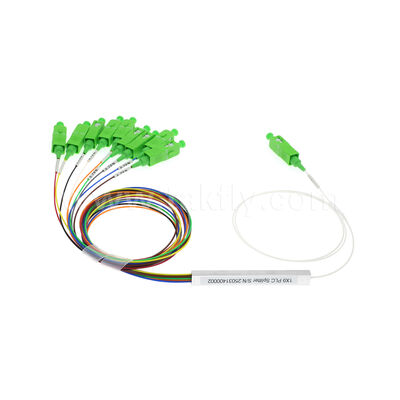

1X9 Mini O,9mm SPS-Splitter
Produktübersicht
Dieser SPS-Splitter verfügt über eine 1*9-Kanal-Konfiguration und bietet einen Eingang, der gleichmäßig in neun Ausgangsports aufgeteilt ist. Das kompakte Mini-Paket verwendet Fasern mit einem Außendurchmesser von 0,9 mm und eignet sich für Faserverteilungsgeräte mit hoher Dichte und Installationen mit begrenztem Platzangebot.
Basierend auf der planaren Lichtwellen-Schaltungstechnologie liefert es eine stabile Aufteilungsgleichmäßigkeit. Der Betriebswellenlängenbereich umfasst 1260 nm bis 1650 nm und ist mit passiven optischen Netzwerken kompatibel. Die Parameter für Einfügungsdämpfung und Gleichmäßigkeit entsprechen den Normen IEC 61753-2. Der Betriebstemperaturbereich von -40℃ bis +85℃ ermöglicht den Einsatz in Außenschränken oder Teilnehmeranschlusskästen.
Verfügbare Optionen
- Steckertyp: Keiner / LC / SC-Stecker
- Gehäusegröße: Auf Anfrage anpassbar
- Fasertyp: G.657A1 / G.652D usw.
Hauptmerkmale
- Breitband-Betriebswellenlänge
- Geringe Einfügungsdämpfung
- Niedriger PDL
- Kompaktes Design
- Gute Kanal-zu-Kanal-Gleichmäßigkeit
- Hohe Zuverlässigkeit und Stabilität
Produktdaten
| Betriebswellenlänge (nm) | 1260-1650 | Prüfdatum | 14.03.2025 |
| P/N | 1x9-0,9-0,5M-SC/APC | Seriennummer | 25031400002 |
| Fasertyp | G657A1 | Faserlänge (m) | >=0,5 |
| Steckertyp | SC/APC | Verpackungsabmessungen (mm) | 60x7x4 |
| Lagertemperatur | -40~+85℃ | Betriebstemperatur | -40~+85℃ |
Anwendungen
- Telekommunikationssektor
- PON-System
- Optische FTTH/FTTX-Verteilungsnetze
- Aufteilung des CATV-Signals
- Videoübertragung
- Passives optisches LAN (POL)
- Interne Verbindungen des Glasfaserverteilerrahmens (ODF).
- Splitterverbindungen für Rechenzentren
Leistungsangaben
| Artikel | IL(dB) | PDL(dB) | RL(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Wellenlänge (nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| Spez. | MAX.16.30 | MAX.0,25 | >65 | ||||||
| Port-70 % | 2.04 | 1,77 | 1,67 | 0,04 | 0,01 | 0,09 | Passieren | Passieren | Passieren |
| Port-3,75 % | 16.06 | 16.03 | 16.09 | 0,06 | 0,08 | 0,08 | Passieren | Passieren | Passieren |
| Port-3,75 % | 16.17 | 16.14 | 15.61 | 0,05 | 0,06 | 0,06 | Passieren | Passieren | Passieren |
| Port-3,75 % | 15.81 | 15.93 | 15,99 | 0,08 | 0,04 | 0,09 | Passieren | Passieren | Passieren |
| Port-3,75 % | 16.02 | 15.67 | 15.68 | 0,06 | 0,09 | 0,04 | Passieren | Passieren | Passieren |
| Port-3,75 % | 15,90 | 15,98 | 15.94 | 0,09 | 0,05 | 0,05 | Passieren | Passieren | Passieren |
| Port-3,75 % | 15.64 | 15.68 | 15.61 | 0,01 | 0,07 | 0,01 | Passieren | Passieren | Passieren |
| Port-3,75 % | 15.76 | 16.18 | 15.61 | 0,08 | 0,05 | 0,02 | Passieren | Passieren | Passieren |
| Port-3,75 % | 15.69 | 15.84 | 15.79 | 0,04 | 0,03 | 0,02 | Passieren | Passieren | Passieren |
| Eingang | N / A | N / A | |||||||
| MAX. | 16.17 | 16.18 | 16.09 | 0,09 | 0,09 | 0,09 | N / A | ||
| MIN. | 15.64 | 15.67 | 15.61 | 0,01 | 0,01 | 0,01 | N / A | ||
| Durchschnitt | 14.34 | 14.35 | 14.22 | 0,06 | 0,05 | 0,05 | N / A | ||
| Gleichmäßigkeit (s1,0 dB) | 0,53 | 0,51 | 0,48 | Richtwirkung (dB) | >55 |
Technische Spezifikationen
| Artikel | Parameter |
|---|---|
| Betriebswellenlänge (nm) | 1260 ~ 1650 |
| Fasertyp | ITU-T G657A1, G657A2 und G.652D |
| Max. Temperaturstabilität (dB) | 0,5 (typisch 0,3) |
| Betriebstemperatur (℃) | -40 ~ +85 |
| Lagertemperatur (℃) | -40 ~ +85 |
Splitterleistung nach Typ
| Typ(1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Max. Einfügedämpfung (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Max. Gleichmäßigkeit (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1.5 | 2,0 |
| Min. Rückflussverlust (dB) | 55 | |||||
| Max.PDL(dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
| Typ(2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Max. Einfügedämpfung (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Gleichmäßigkeit (dB) | 0,8 | 1,0 | 1.2 | 1.5 | 1.8 | 2,0 |
| Min. Rückflussverlust (dB) | 55 | |||||
| Max.PDL(dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Notiz:Alle Messungen werden bei Raumtemperatur durchgeführt und die Anschlüsse sind nicht im Lieferumfang enthalten.
