Komplett 1×2 bis 1×32 PLC Splitter Serie
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | QSFP28-4SFP28-xxx |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$15.13 ~ US$57.35/PC |

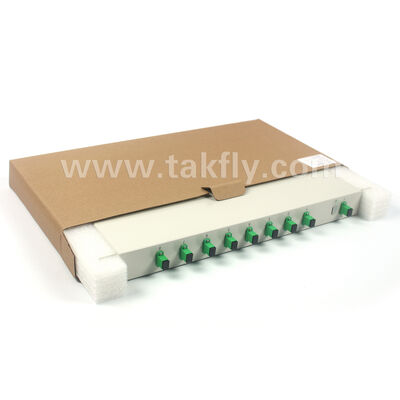

| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Hervorheben: | 1 × 32 PLC-Splitter-Rack-Chassis,Glasfaser-PLC-Splitter 1U,mit einer Leistung von mehr als 50 W |
||
|---|---|---|---|
Produkt-Beschreibung

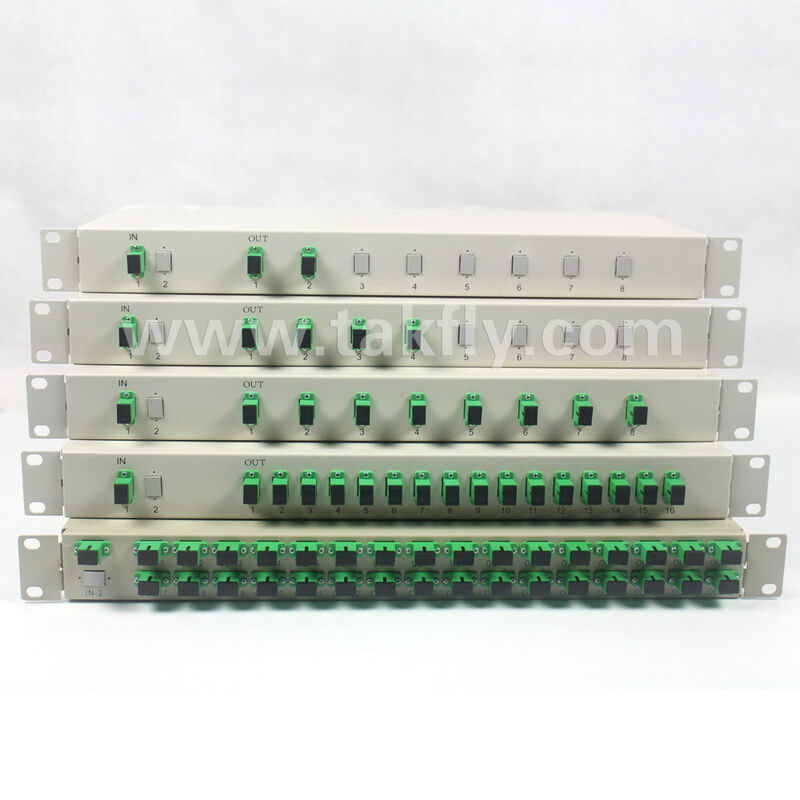

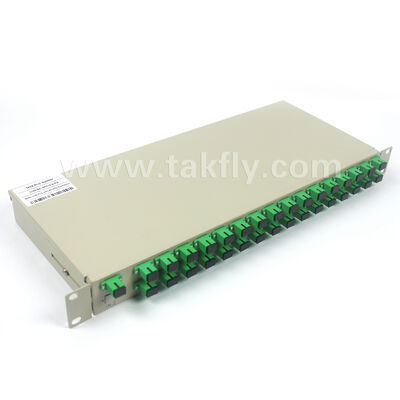

Komplett 1*2 bis 1*32 PLC Splitter Serie 1U Rack Chassis für Zentralbüro
Produktübersicht
Diese Reihe von PLC-Optiksplittern mit Rackmontage verfügt über ein Standardgehäuse mit einem Umfang von 19 Zoll und ist für die zentrale Installation in Racks von Telekommunikationsgeräten ausgelegt.auf der Grundlage der Planar-Lichtwellen-Schaltung (PLC) Technologie, die Produkte werden für die optische Stromverteilung in optischen Verteilnetzen (ODN) verwendet und unterstützen FTTH/FTTB-Zugangsnetzszenarien.mit einer einheitlichen SC/APC-Schnittstelle, geeignet für den Einsatz von PON-Netzwerken.
Kernspezifikationen und Modellliste
| Modell | Split-Ratio | Typ des Steckers | Spezifikation für Schweinefisch | Angaben zum Etikett |
|---|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 2.0 mm, 0,5 m | 1*2 PLC Splitter / 1*2‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*4 | 1*4 | SC/APC | 2.0 mm, 0,5 m | 1*4 PLC Splitter / 1*4‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2.0 mm, 0,5 m | 1*8 PLC Splitter / 1*8‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1*16 | 1*16 | SC/APC | 2.0 mm, 0,5 m | 1*16 PLC Splitter / 1*16-SC-APC-2.0-0.5 |
| TAK-PLC-1*32 | 1*32 | SC/APC | 2.0 mm, 0,5 m | 1*32 PLC Splitter / 1*32-SC-APC-2.0-0.5 |
Anmerkung:Auf dem Etikett steht "2.0‐0.5" für einen 2,0 mm großen Außendurchmesser, 0,5 m langen Schwanz. Der SC/APC-Anschluss ist grün mit einer gewinkelten Endfläche, Rückgabeverlust ≥ 55 dB, geeignet für CATV+-Daten-Mischungsdienstszenarien.
Technische Parameter
| Parameter | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Betriebswellenlänge (nm) | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 | 1260 bis 1650 |
| Maximaler Einsetzverlust (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Einheitlichkeit (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Rücklaufverlust (dB) | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre |
| Richtwert (dB) | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre | ≥ 55 Jahre |
| Betriebstemperatur (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Speichertemperatur (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
Tabellenanmerkungen:Der Hersteller gibt die Wertwerte für Einfügungsverluste, Einheitlichkeit und PDL an (gemessen bei Raumtemperatur, ohne Einbeziehungsverluste).Rücklaufverlust ≥ 55 dB basiert auf der Leistung des SC/APC-Anschlusses (winklige Endfläche)Betriebswellenlänge, Richtfähigkeit, Betriebstemperatur und Lagertemperatur entsprechen den Industriestandards (IEC 61753-2 und Telcordia GR-1209/1221).Für detaillierte Prüfdaten für versandte Produkte, siehe Kontrollbericht, der jeder Lieferung beigefügt ist.
Produktmerkmale
Technologie und Leistung
- Auf der Grundlage der Planar-Lichtwellen-Schaltung (PLC) Technologie, Spaltungsgleichheit ≤ 0,5 dB (typisch)
- Wellenlänge unempfindlich, unterstützt die Koexistenz von EPON, GPON und XGS-PON
- Stabiler Einsatzverlust, überlegen gegenüber herkömmlichen FBT-Splittern
Montage und Schutz
- 19"-Zoll-Standard 1U-Rack-Mount-Gehäuse, passt zu allen Standard-Telekommunikationsracks
- Kaltgewalzte Stahlgehäuse mit antistatischer Beschichtung
- Erleichtert die zentralisierte Verwaltung, Verkabelung und Wartung in zentralen Büros
Schnittstelle und Kompatibilität
- Einheitlicher grüner SC/APC-Anschluss, angelegte Endfläche sorgt für einen geringen Rücklaufverlust
- Standardisierte Pigtail-Spezifikation (2,0 mm, 0,5 m), kompatibel mit gängigen OLT-Geräten und optischen Verteilerrahmen (ODF)
- Unterstützt schnelles Ein-/Entfernen und Fehlerortung
Vollständige Abdeckung
- Vollständige Split-Ratio-Matrix von 1*2 bis 1*32
- Erfüllt unterschiedliche Anforderungen an die Spaltung von kleinen Knoten bis zu großen Zentralbüros
Typische Anwendungen
FTTH-Breitbandzugangsnetze für Träger
Im OLT-Headend eingesetzt und verteilt ein einzelnes OLT-Signal an mehrere ONT-Terminals.
HFC-Hybridkoaxfasernetzwerke
Der geringe Rücklaufverlust der SC/APC-Schnittstelle sorgt für die Qualität des CATV-Videosignals.
Private Netzwerke von Unternehmen / Campusnetzwerke
Wird für die Signalspaltung von Glasfaserverbindungen, Dienstredundanz und Bandbreitenerweiterung verwendet.
Mechanische Abmessungen und Umwelt
| Artikel | Spezifikation |
|---|---|
| Gehäuseart | 19"-Zoll-Rek-Halterung |
| Abmessungen des Gehäuses (W*D*H) | 483*250*44,5 mm (typisch) |
| Gehäusematerial | Kaltgewalztes Stahl, antistatische Beschichtung |
| Montageverfahren | Schrauben an einem Regal befestigt (mit Einbauhörern) |
| Betriebstemperatur | -40 °C ~ +85 °C |
| Speichertemperatur | -40 °C ~ +85 °C |
| Relative Luftfeuchtigkeit | ≤ 95% (nicht kondensiert) |
Bestellinformationen
| Modell | Split-Ratio | Verbindungsstück | Spezifikation für Schweinefisch |
|---|---|---|---|
| TAK-PLC-1*2 | 1*2 | SC/APC | 2.0 mm, 0,5 m |
| TAK-PLC-1*4 | 1*4 | SC/APC | 2.0 mm, 0,5 m |
| TAK-PLC-1*8 | 1*8 | SC/APC | 2.0 mm, 0,5 m |
| TAK-PLC-1*16 | 1*16 | SC/APC | 2.0 mm, 0,5 m |
| TAK-PLC-1*32 | 1*32 | SC/APC | 2.0 mm, 0,5 m |
Anmerkungen:Anforderungsgemäß verfügbar sind kundenspezifische Schwanzwellenlängen (z. B. 1,0 m, 1,5 m).
Häufig gestellte Fragen
F: Sind Sie Hersteller?
A: Ja, wir sind ein Hersteller und Lieferant von FTTH-Lösungen / Datenzentren mit Sitz in Shenzhen, China, gegründet im Jahr 2000.
F: Was ist Ihr MOQ?
A: MOQ kann 1 Stück sein, aber die Preise werden mit größeren Mengen wettbewerbsfähiger.
F: Können Sie den FOB-Preis angeben?
A: Ja. Wir liefern per Luft (DHL, TNT, UPS, FEDEX) oder See für große Mengen. Wir bieten Angebote mit Fracht- und Lieferzeiten basierend auf Ihren detaillierten Anforderungen.
F: Wie ist Ihre Qualität?
A: Unsere Produktion entspricht IEC und europäischen Standards mit CE, ISO, RoHS, CPR und ANATEL Zertifizierungen. Alle Produkte werden vor der Lieferung zu 100% getestet.
F: Was ist Ihre Vorlaufzeit?
A: Es hängt von der Menge und dem Produkttyp ab. Glasfaser-Pflasterkabel: 2-3 Werktage für bis zu 5.000 Stück. Wir haben regelmäßige Produkte auf Lager und können dringende Bestellungen bearbeiten.
F: Was ist Ihre Garantie?
A: 1 Jahr Garantie für Patchcords (nicht künstliche Beschädigungen). Für künstliche Beschädigungen stellen wir kostenlose Reparaturen zur Verfügung, wobei der Kunde die Frachtkosten übernimmt.
F: Was haben Sie gepackt?
A: Internationale Standardverpackung für den Export.
F: Können Sie OEM/ODM anbieten?
A: Ja, alle Produkte akzeptieren OEM/ODM. Wir können Vertraulichkeitsvereinbarungen unterzeichnen.
Kann ich eine Probe haben?
A: Kostenlose Proben sind für Produkte unter 10 US-Dollar erhältlich.
F: Wie kann ich bestellen?
A: 1. Senden Sie die Anfrage mit Produktspezifikationen und Menge. 2. Wir bieten ein Angebot mit Vorlaufzeit. 3. Bestätigen Sie das Angebot und erhalten Sie PI. 4. Die Produktion beginnt nach Zahlung.Daten des Empfängers bestätigen6. Nach der Lieferung erhalten Sie die Nachverfolgungsnummer.
F: Welche Zahlungsfrist haben Sie?
A: T/T, Western Union, Paypal, MoneyGram. Für große Beträge: 50% Anzahlung, 50% Guthaben vor Lieferung.
Mit den gleichen Qualitätsstandards, wenn Sie an anderer Stelle bessere Preise finden, kann TAKFLY damit mithalten.
