LGX Box PLC Splitter – Standardisierter Footprint für 1×2 bis 2×64, kompatibel mit SC/LC-Anschlüssen
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | QSFP28-4SFP28-xxx |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$17.66 ~ US$70.63/PC |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Hervorheben: | LGX Box SPS-Splitter SC/LC-kompatibel,Glasfaser-SPS-Splitter 1×2 bis 2×64,SPS-Splitter LGX Box mit standardisierter Grundfläche |
||
|---|---|---|---|
Produkt-Beschreibung

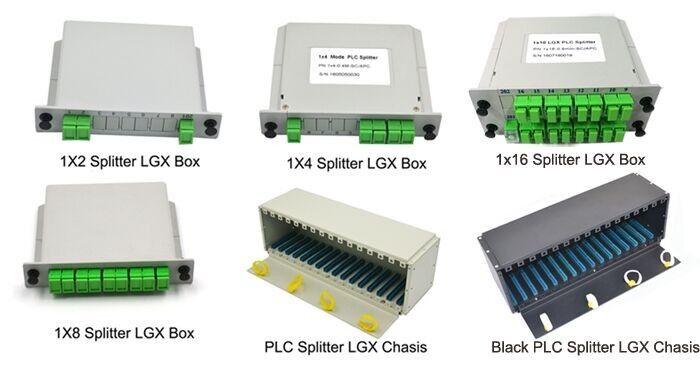

LGX Box PLC Splitter – Standardisierter Footprint für 1×2 bis 2×64
Kompatibel mit SC/LC-Anschlüssen für Glasfaserverteilerrahmen, optische Querverbindungsschränke und ODF-Subracks.
Produktübersicht
Die LGX-Box bietet ein standardisiertes Metall-/Kunststoffgehäuse für optische PLC-Splitter und deckt Teilungsverhältnisse von 1×2 bis 2×64 ab. Erhältlich mit SC- oder LC-Anschlüssen (Simplex/Duplex), um Ihren spezifischen Anforderungen gerecht zu werden.
Paketabmessungen vs. Teilungsverhältnis
Standardabmessungen der LGX-Box (L × B × H, in mm):
| Split-Verhältnis | Steckertyp | Länge × Breite × Höhe (mm) |
|---|---|---|
| 1×2 | SC/LC | 130 × 100 × 25 |
| 1×4 | SC/LC | 130 × 100 × 25 |
| 1×8 | SC/LC | 130 × 100 × 25 |
| 1×16 | SC/LC | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |

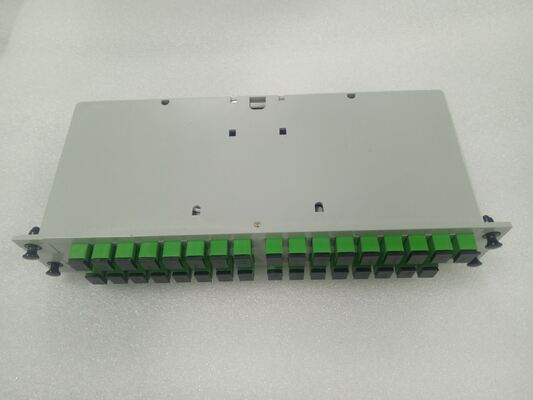

| 1×32 | SC | 130 × 100 × 102 oder 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | SC | 130 × 100 × 205 |
| 2×2 | SC/LC | 130 × 100 × 25 |
| 2×4 | SC/LC | 130 × 100 × 25 |
| 2×8 | SC/LC | 130 × 100 × 25 |
| 2×16 | SC/LC | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | SC | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
Hinweise:
• Abmessungen sind typisch für nackte Gehäuse; Aufgrund der internen Faserführung können leichte Abweichungen auftreten
• Für die 1×32 SC-Version stehen zwei Außenmaße zur Verfügung, um an unterschiedliche Rack- oder Tabletttiefen anzupassen
• Alle LGX-Boxen verfügen über Standardmontagelöcher, die mit gängigen ODF-Fächern kompatibel sind
• Abmessungen sind typisch für nackte Gehäuse; Aufgrund der internen Faserführung können leichte Abweichungen auftreten
• Für die 1×32 SC-Version stehen zwei Außenmaße zur Verfügung, um an unterschiedliche Rack- oder Tabletttiefen anzupassen
• Alle LGX-Boxen verfügen über Standardmontagelöcher, die mit gängigen ODF-Fächern kompatibel sind
Gemessene optische Leistung
Werksmessdaten für 1×4, 1×8 und 1×16 Singlemode-SPS-Splitter:

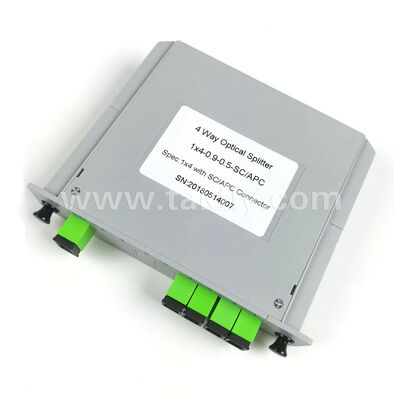

1×4 Singlemode-SPS-Splitter
| Betriebswellenlänge | 1260–1650 nm |
| P/N | 1x4-PLC-0-9-0,5-SA |
| Fasertyp | G.657A mit Φ0,9 mm Bündelader |
| Steckertyp | SC/APC |
| Betriebstemperatur | -40℃ bis +85℃ |
| Einfügedämpfung | MAX 7,2 dB |
| PDL | MAX 0,2 dB |
| Rückflussverlust | ≥55 dB |
1×8 Singlemode-SPS-Splitter
| Betriebswellenlänge | 1260–1650 nm |
| P/N | 1x8-PLC-0,9-0,5-SA |
| Fasertyp | G.657A mit Φ0,9 mm Bündelader |
| Steckertyp | SC/APC |
| Betriebstemperatur | -40℃ bis +85℃ |
| Einfügedämpfung | MAX 10,5 dB |
| PDL | MAX 0,2 dB |
| Rückflussverlust | >55 dB |

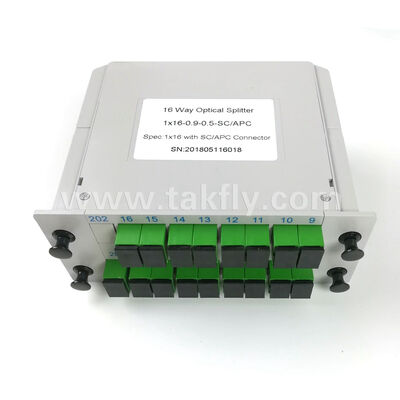

1×16 Singlemode-SPS-Splitter
| Betriebswellenlänge | 1260–1650 nm |
| P/N | 1-16-PLC-0,9-0,5-SA |
| Fasertyp | G.657A mit Φ0,9 mm Bündelader |
| Steckertyp | SC/APC |
| Betriebstemperatur | -40℃ bis +85℃ |
| Einfügedämpfung | MAX 13,0 dB |
| PDL | MAX 0,25 dB |
| Rückflussverlust | ≥55 dB |
Material- und Umweltspezifikationen
- Gehäusematerial:Kaltgewalzter Stahl (schwarze Beschichtung) oder flammhemmendes ABS (optional)
- Fasertyp:G.657A1 / G.652D (biegeunempfindlich verfügbar)
- Anschlüsse:SC/APC, SC/UPC, LC/APC, LC/UPC (bei Bestellung angeben)
- Pigtail-Länge:Standard 0,5 m / 1,0 m / 1,5 m, anpassbar
- Betriebstemperatur:-40℃ bis +85℃
- Lagertemperatur:-40℃ bis +85℃
- Luftfeuchtigkeit:≤95 % (nicht kondensierend)
Typische Anwendungen
- ODF-Subrack-Integration- Direkte Einschubkompatibilität mit 19-Zoll-LGX-Patchpanels
- Optische Cross-Connect-Schränke- Aufteilung mit hoher Portanzahl in Outdoor-FTTx-Knoten
- Rechenzentren- Faserverteilung mit hoher Dichte
- CATV-Kopfstellen- Aufteilung des Rundfunksignals
Anpassungsoptionen
- Steckertyp und Politur (APC/UPC)
- Pigtaillänge und Faserfarbe
- Fasertyp (G.657A2, OM3 Multimode)
- Gehäusefarbe und Siebdruckbeschriftung
Häufig gestellte Fragen
Produkt-FAQs
F1: Was ist der Zweck eines 1×128 PLC-Splitters?
A1: Teilt ein optisches Eingangssignal in 128 Ausgangssignale gleicher Leistung. Wird häufig in großen FTTH/PON-Netzwerken und optischen CATV-Verteilungssystemen verwendet.
F2: Wie hoch ist die typische Einfügungsdämpfung für einen 1×128-Splitter?
A2: Theoretischer Verlust beträgt ca. 21,0 dB. Die Gesamteinfügungsdämpfung beträgt ≤23,0 dB (typisch), mit einem Maximum von ≤26,0 dB gemäß Industriestandards.
F3: Kann dieser Splitter umgekehrt verwendet werden?
A3: Ja, SPS-Splitter sind passive reziproke Geräte. Sie können 128 Eingangssignale in einer Ausgangsfaser kombinieren, beachten Sie jedoch, dass der kombinierte Verlust hoch ist (≥21 dB).
F4: Welche Anschlusstypen sind für das Ausgangspanel verfügbar?
A4: Zu den Standardoptionen gehören SC/APC (am häufigsten für FTTH), SC/UPC, LC/UPC oder FC/APC. Kontaktieren Sie uns, um bestimmte Anschlussschnittstellen zu bestätigen.
F5: Welche Rackhöhe (HE) benötigt dieses Panel?
A5: Die Rackhöhe hängt vom Design und der Portdichte ab. 1×128-Splitter sind normalerweise in den Höhen 2U, 3U oder 4U erhältlich. Kontaktieren Sie uns für genaue Abmessungen.
F6: Wie temperaturstabil ist der Splitter in Außenschränken?
A6: Das Gerät arbeitet bei -40℃ bis +85℃ und eignet sich daher für Außenschränke, Kopfstellenräume oder nicht temperaturkontrollierte Zentralbüros.
F7: Wie viele Splittermodule sind im Inneren enthalten? Handelt es sich um kaskadierte 1×16 oder 1×32 Module?
A7: 1×128-Splitter können mit einem einzigen hocheinheitlichen PLC-Chip oder durch Kaskadierung kleinerer Module implementiert werden. Kontaktieren Sie unser Vertriebsteam für spezifische interne Konfigurationsdetails.
F8: Wie lange ist die Garantiezeit?
A8: Die Standardgarantie beträgt 1 Jahr und deckt nicht menschliche Mängel mit kostenloser Reparatur bei Herstellungsfehlern ab.
F9: Kann ich vor einer Großbestellung ein Muster erhalten?
A9: Ja, wir stellen Muster zur Verfügung. Bitte geben Sie Ihre Anforderungen an die Stecker- und Faserlänge an.
F10: Wie reinige ich Ausgangsanschlüsse an High-Density-Panels?
A10: Verwenden Sie Ein-Klick-Reiniger oder Kassettenreiniger mit entsprechenden Adaptern (SC oder LC). Das Design der Frontplatte ermöglicht eine individuelle Reinigung, ohne benachbarte Fasern zu stören.
