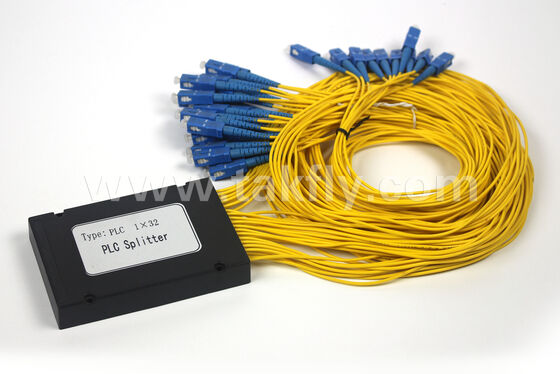

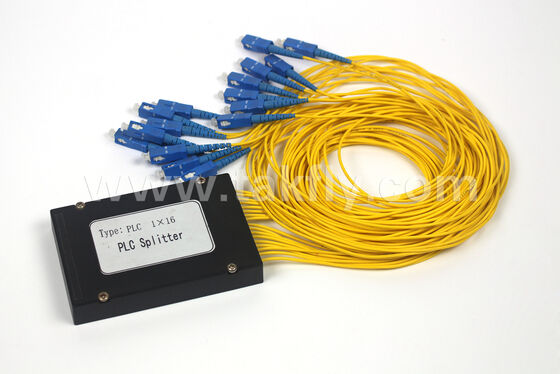

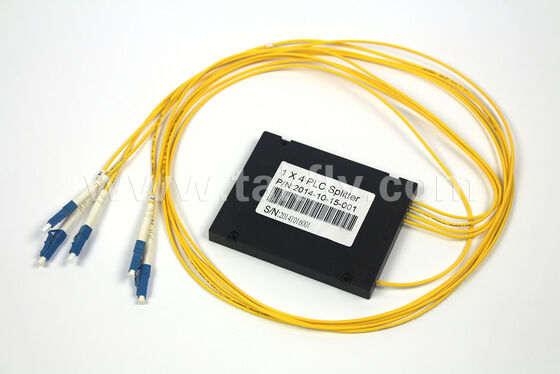

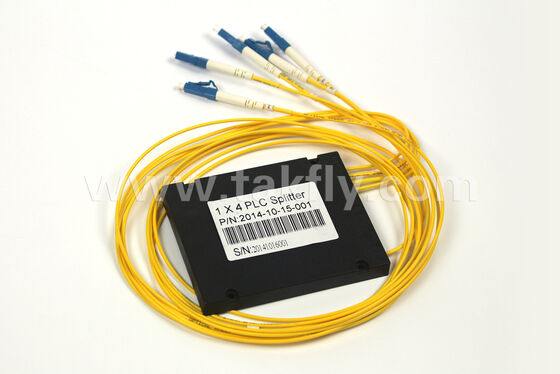

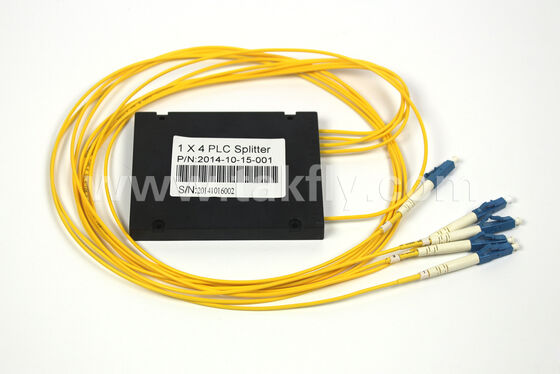

Vielseitige ABS Box PLC Splitter 1×2 bis 1×64, geringer Verlust, breite Temperatur, anpassbar
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | QSFP28-4SFP28-xxx |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$2.2 ~ US$36/PC |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Hervorheben: | ABS-PLC-Splitter 1 × 2 bis 1 × 64,Glasfaserspalter mit geringem Verlust,PLC-Splitter für breite Temperaturen |
||
|---|---|---|---|
Produkt-Beschreibung
Produktübersicht
Diese Serie von SPS-Splittern ist in ABS-Kunststoffkästen oder Metallkästen untergebracht und für FTTH/FTTx-Verteilungspunkte, optische Querverbindungsschränke und Teilnehmeranschlusskästen mit begrenztem Platzangebot konzipiert. Die Module können mit oder ohne vorkonfektionierte Steckverbinder geliefert werden und unterstützen kundenspezifische Pigtail-Längen und Fasertypen.
Verpackungstypen und -abmessungen
Alle Abmessungen sind in Millimetern (L × B × H) für Module mit Eingangs-/Ausgangs-Pigtails (Anschlüsse nicht in den Abmessungen enthalten).
Abmessungen der 1×N-Serie
| Pakettyp | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Einfache Metallbox | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| Mini-Modul-Metallbox | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| Modul Kunststoffbox (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Abmessungen der 2×N-Serie
| Pakettyp | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Einfache Metallbox | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| Mini-Modul-Metallbox | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| Modul Kunststoffbox (ABS) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
Notiz:Die Abmessungen beziehen sich nur auf den Modulkörper. Pigtail-Längen und Anschlüsse nicht im Lieferumfang enthalten. ABS-Kunststoffkästen sind in der Regel weiß oder schwarz und haben die Flammschutzklasse UL94 V-0. Metallkästen bestehen aus Stahl mit Rostschutzbeschichtung.
Technische Parameter
Optische Leistungsparameter gelten für alle Gehäusetypen (ABS-Box oder Metallbox) für entsprechende Teilungsverhältnisse.
| Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Betriebswellenlänge (nm) | 1260–1650 | 1260–1650 | 1260–1650 | 1260–1650 | 1260~1650 | 1260~1650 | 1260~1650 | 1260–1650 | 1260~1650 | 1260~1650 | 1260–1650 | 1260–1650 |
| Max. Einfügedämpfung (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Gleichmäßigkeit (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1.5 | 2,0 | 0,8 | 1,0 | 1.2 | 1.5 | 1.8 | 2,0 |
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 |
| Rückflussdämpfung (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Richtwirkung (dB) | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 | ≥55 |
| Betriebstemperatur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Lagertemperatur (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
Hinweise:Einfügedämpfung, Gleichmäßigkeit und PDL-Werte gemessen bei Raumtemperatur, Steckerverluste nicht berücksichtigt. Rückflussdämpfung ≥55 dB basierend auf der Leistung des SC/APC-Steckers. Richtwirkung, Betriebstemperatur und Lagertemperatur entsprechen IEC 61753-2 und Telcordia GR-1209/1221.
Produktmerkmale
- SPS-Technologie- Basierend auf einer planaren Lichtwellenschaltung, die eine gleichmäßige Aufteilung und einen geringen Einfügungsverlust bietet
- Mehrere Paketoptionen- ABS-Kunststoffbox (leicht, kostengünstig) oder Metallbox (höhere mechanische Festigkeit)
- Kompakte Abmessungen- Geeignet für Gehäuse mit begrenztem Platzangebot wie FDT, ODC und Teilnehmeranschlusskästen
- Großer Betriebstemperaturbereich- -40℃ bis +85℃, geeignet für Innen- und Außenanwendungen
- Einhaltung von Standards- Erfüllt IEC 61753-2, RoHS und Telcordia GR-1209/1221
Anpassungsoptionen
Alle ABS-Box- und Metallbox-Module unterstützen die folgenden Anpassungen (bitte bei der Bestellung angeben):
| Anpassbarer Artikel | Verfügbare Optionen |
|---|---|
| Steckertyp an Eingangs-/Ausgangs-Pigtails | SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC oder kein Anschluss (Bare Fiber) |
| Pigtail-Länge | 0,5 m, 1,0 m, 1,5 m, 2,0 m oder nach Bedarf |
| Fasertyp | G.652D, G.657A1 (biegeunempfindlich), G.657A2 |
| Anzahl der Eingangs-/Ausgangsfasern | 1×N oder 2×N mit angegebener Anschlussbeschriftung |
| Farbe des ABS-Gehäuses | Weiß, Schwarz oder individueller RAL-Code |
| Flammhemmende Bewertung | UL94 V-0 (Standard für ABS-Boxen) |
Typische Anwendungen
- FTTH/FTTx-Verteilung- Installiert in Glasfaserverteilerterminals, Gehäusen für optische Netzwerkterminals oder Wandmontagekästen
- CATV-Netzwerke- Aufteilen von Broadcast-Signalen in HFC-Architekturen
- Lokale Netzwerke (LAN)- Passives optisches LAN für Unternehmenscampus
- Verbindung von Rechenzentren- Verlustarme Aufteilung für Überwachungs- oder Redundanzpfade
Bestellbeispiel
| Split-Verhältnis | Pakettyp | Anschluss (Eingang/Ausgang) | Pigtail-Länge | Fasertyp |
|---|---|---|---|---|
| 1×8 | ABS-Kunststoffbox | SC/APC | 1,0 m | G.657A1 |
Bestellcode-Format (Beispiel):
PLC-ABS-1×8-SC/APC-1.0-G657A1
Für eine vollständige Bestellcodetabelle kontaktieren Sie uns bitte.
PLC-ABS-1×8-SC/APC-1.0-G657A1
Für eine vollständige Bestellcodetabelle kontaktieren Sie uns bitte.
