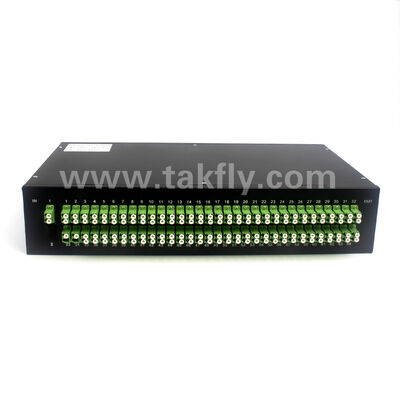

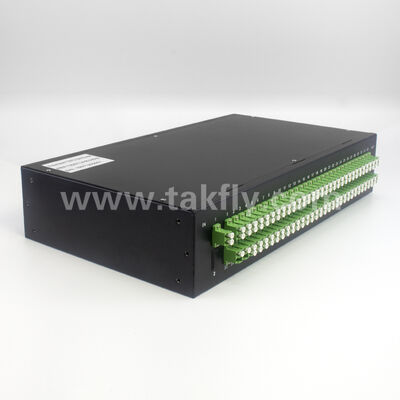

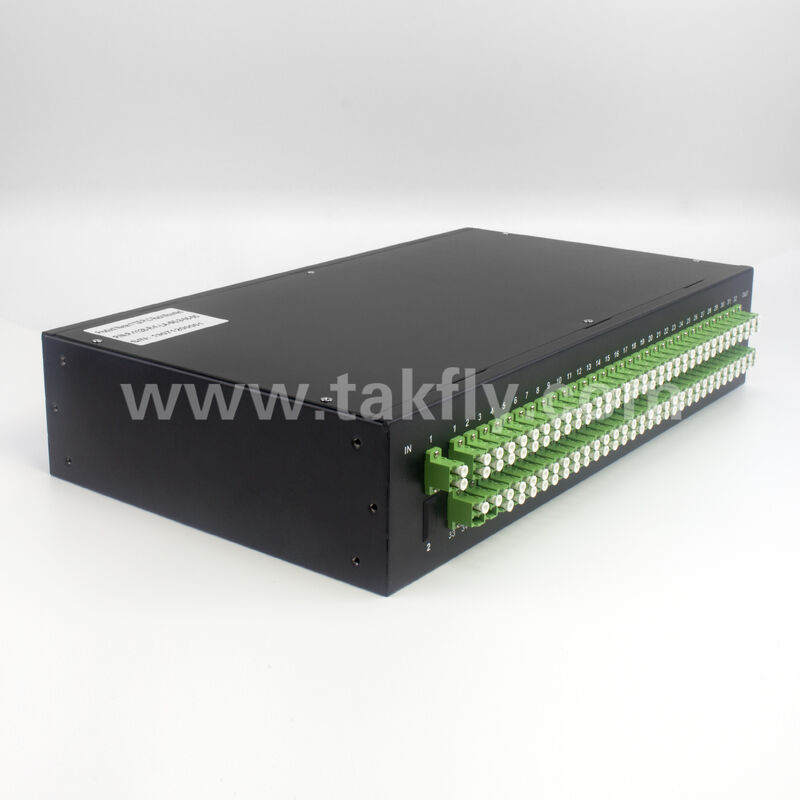

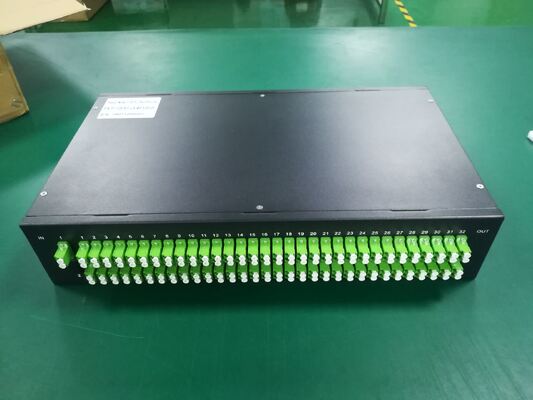

1×128 SPS-Splitter mit hoher Portanzahl, Rack-Montage-Patchpanel, FTTX-Verteilung mit ultrahoher Dichte
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | QSFP28-4SFP28-xxx |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$17.66 ~ US$70.63/PC |

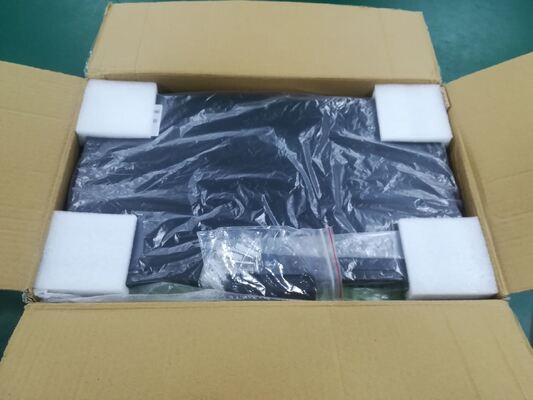

| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, |
|
Detailinformationen |
|||
| Hervorheben: | 128-Port-PLC-Splitter-Rackmontage,FTTX-Verteilerfeld mit hoher Dichte,Glasfaser-PLC-Splitter-Patchfeld |
||
|---|---|---|---|
Produkt-Beschreibung
1 x 128 SPS-Splitter-Rack-Montage-Patchpanel mit hoher Portanzahl
Produktname:1 x 128 SPS-Rack-Montage-Splitter-Patchpanel
Teilenummer:P-1128-RF-LA-Φ0.9-05-05
Konfiguration:1 Eingang * 128 Ausgänge
Teilenummer:P-1128-RF-LA-Φ0.9-05-05
Konfiguration:1 Eingang * 128 Ausgänge
Dieses im Rack montierte SPS-Splitter-Panel integriert einen 1*128 planaren Lichtwellen-Schaltungs-Splitter mit einem vorderen Patch-Panel. Das Gerät verfügt über ein standardmäßiges 19-Zoll-Rackmontagegehäuse (normalerweise 4U oder 5U Höhe, abhängig von der Portdichte). Die Eingangsfaser verwendet Anschlussadapter (z. B. LC oder SC), während die 128 Ausgangsfasern an Frontadaptern mit 0,9-mm-Pigtails oder Panel-Anschlüssen enden. Diese Lösung wurde für FTTH/FTTX-Zentralbüros, Kopfstellen oder Verteilerrahmenanwendungen entwickelt und eignet sich ideal für die Verteilung einzelner optischer Signale an mehrere Benutzer.
Typische Leistungsspezifikationen
| Parameter | Wert |
|---|---|
| Betriebswellenlänge | 1260–1650 nm |
| Einfügedämpfung (max.) | ≤23,0 dB (typisch ≤21,5 dB) |
| Einheitlichkeit (max.) | ≤2,5 dB |
| Polarisationsabhängiger Verlust | ≤0,5 dB |
| Rückflussverlust | ≥55 dB (Stecker) |
| Richtwirkung | ≥55 dB |
| Betriebstemperatur | -40℃ ~ +85℃ |
| Lagertemperatur | -40℃ ~ +85℃ |
| Fasertyp | Eingabe: 2,0 mm oder 3,0 mm; Ausgang: 0,9 mm Pigtail |
| Steckertyp (Eingang/Ausgang) | SC/APC, SC/UPC, LC/UPC oder wie angegeben |
Mechanische Eigenschaften
- Standardmäßige 19-Zoll-Rackmontage mit vorkonfektionierten Ausgangsanschlüssen
- Abnehmbare Frontplatte zur einfachen Reinigung und Inspektion

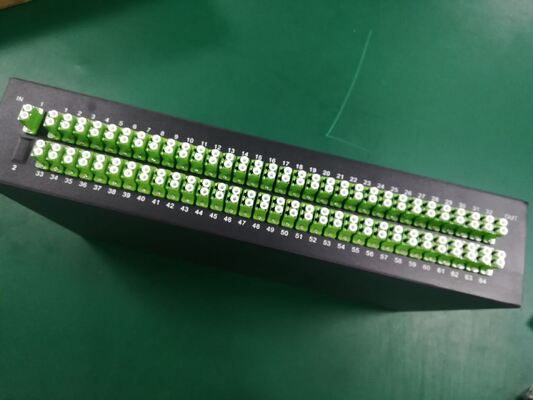

- Klare Portbeschriftung von 1 bis 128
- Optionale Spleißkassette oder Fan-Out-Kit für das Fasermanagement
Hauptmerkmale
- Breitbandige Betriebswellenlänge
- Geringe Einfügedämpfung
- Geringe polarisationsabhängige Verluste (PDL)
- Kompaktes Design
- Hervorragende Gleichmäßigkeit von Kanal zu Kanal
- Hohe Zuverlässigkeit und Stabilität
Anwendungen
- Telekommunikationsnetze
- PON-Systeme
- FTTH (Fiber to the Home)
- CATV-Systeme
- Videoübertragung
Technische Spezifikationen
Leistungsparameter
| Parameter | Wert |
|---|---|
| Betriebswellenlänge (nm) | 1260 ~ 1650 |
| Fasertyp | ITU-T G657A1, G657A2 und G.652D |
| Maximale Temperaturstabilität (dB) | 0,5 (typisch 0,3) |
| Betriebstemperatur (°C) | -40 ~ +85 |
| Lagertemperatur (°C) | -40 ~ +85 |
1*N-Splitterleistung
| Typ | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| Max. Einfügedämpfung (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Maximale Gleichmäßigkeit (dB) | 0,8 | 0,8 | 0,8 | 1,0 | 1.5 | 2,0 |
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
2*N-Splitterleistung
| Typ | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| Max. Einfügedämpfung (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Maximale Gleichmäßigkeit (dB) | 0,8 | 1,0 | 1.2 | 1.5 | 1.8 | 2,0 |
| Max. PDL (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Hinweis: Alle Messungen wurden bei Raumtemperatur durchgeführt, mit Ausnahme der Anschlüsse. Mindestrückflussdämpfung für alle Typen: 55 dB.
Häufig gestellte Fragen
Produkt-FAQs
F1: Was ist der Zweck eines 1*128-SPS-Splitters?
A1: Es teilt ein optisches Eingangssignal in 128 Ausgangssignale gleicher Leistung. Wird häufig in großen FTTH/PON-Netzwerken (einzelner OLT-Port für bis zu 128 Benutzer) und optischen CATV-Verteilungssystemen verwendet.
F2: Wie hoch ist die typische Einfügungsdämpfung für einen 1*128-Splitter?
A2: Theoretischer Verlust beträgt ca. 21,0 dB. Einschließlich zusätzlicher Verluste und Steckerverluste beträgt die Gesamteinfügungsdämpfung ≤23,0 dB (typisch), mit einem Maximum von ≤26,0 dB gemäß Industriestandards.
F3: Kann dieser Splitter umgekehrt verwendet werden?
A3: Ja, SPS-Splitter sind passive reziproke Geräte. Sie können 128 Eingangssignale in einer Ausgangsfaser kombinieren. Beachten Sie jedoch, dass der kombinierte Verlust hoch ist (≥21 dB) und Rückreflexionen kontrolliert werden müssen.
F4: Welche Anschlusstypen sind für das Ausgangspanel verfügbar?
A4: Zu den Standardoptionen gehören SC/APC (am häufigsten für FTTH), SC/UPC, LC/UPC oder FC/APC. Kontaktieren Sie uns, um spezifische Steckverbinderschnittstellen für Ihre Anforderungen zu bestätigen.
F5: Welche Rackhöhe (HE) benötigt dieses Panel?
A5: Die Rackhöhe hängt vom Design und der Portdichte ab. 1*128-Splitter sind normalerweise in den Höhen 2U, 3U oder 4U erhältlich. Kontaktieren Sie uns für genaue Abmessungen dieses speziellen Modells.
F6: Wie temperaturstabil ist der Splitter in Außenschränken?
A6: Das Gerät arbeitet bei -40℃ bis +85℃ und eignet sich daher für Außenschränke, Kopfstellenräume oder nicht temperaturkontrollierte Zentralbüros.
F7: Wie viele Splittermodule sind im Inneren enthalten? Handelt es sich um kaskadierte 1*16 oder 1*32 Module?
A7: 1*128-Splitter können mit einem einzigen SPS-Chip mit hoher Gleichmäßigkeit oder durch Kaskadierung kleinerer Module implementiert werden. Kontaktieren Sie unser Vertriebsteam für spezifische interne Konfigurationsdetails.
F8: Wie lange ist die Garantiezeit?
A8: Die Standardgarantie beträgt 1 Jahr und deckt nicht menschliche Mängel mit kostenloser Reparatur bei Herstellungsfehlern ab.
F9: Kann ich vor einer Großbestellung ein Muster erhalten?
A9: Ja, wir stellen Muster zur Verfügung. Bitte geben Sie Ihre Anforderungen an die Stecker- und Faserlänge an.
F10: Wie reinige ich Ausgangsanschlüsse an High-Density-Panels?
A10: Verwenden Sie Ein-Klick-Reiniger oder Kassettenreiniger mit entsprechenden Adaptern (SC oder LC). Das Design der Frontplatte ermöglicht eine individuelle Reinigung, ohne benachbarte Fasern zu stören.
