10 Gbit/s abstimmbarer DWDM 80KM XFP-Transceiver | Glasfasernetzwerk |（TKX-TDxxX-3LCD80）
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TKX-TDxxX-3LCD80 |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | T/T,/Paypal, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | 10 Gbit/s abstimmbarer DWDM 80KM XFP-Transceiver | Glasfasernetzwerk |（TKX-TDxxX-3LCD80） | Versorgungsspannung: | 3,14–3,46 V |
|---|---|---|---|
| Versorgungsstrom: | 300 ma | Differentialimpedanz eingeben: | 100 Ω |
| Single-Ended-Dateneingabe-Swing: | 180–700 mA | Dateneingabe-Swing-Differenzierung: | 400-1800 mV |
| Sende-Deaktivierungs-Assert-Zeit: | 10 uns | Differenzialer Datenausgabehub: | 300–850 mA |
| Betriebsfalltemperatur: | 0 bis +70°C | Garantie: | 1 Jahr, lebenslange Wartung |
| Fasermarke: | Corning, YOFC, OFS, Draka | ||
| Hervorheben: | 10 Gbit/s DWDM XFP-Transceiver,Abstimmbarer XFP-Transceiver 80 km,Optisches Transceiver-Modul DWDM |
||
Produkt-Beschreibung
10Gbps abstimmbarer DWDM 80KM XFP-Transceiver | Glasfasernetzwerk | (TKX-TDxxX-3LCD80)
Produktübersicht
Der abstimmbare 10Gb/s XFP-Transceiver ist ein integrierter Glasfaser-Transceiver, der eine serielle Hochgeschwindigkeitsverbindung mit Signalraten von 9,95 Gb/s bis 11,35 Gb/s bereitstellt. Das Modul entspricht dem 10-Gigabit Small Form Factor Pluggable (XFP) Multi-Source Agreement - MSA (INF-8077i) und Tunable XFP für ITU-Frequenzraster-Anwendungen (SFF-8477).
Es entspricht dem Standard ITU-T G.698.1 mit 50-GHz-Kanalabstand für SONET/SDH, IEEE DWDM 10GBASE-ZR für 80 km Reichweite (Ethernet) sowie DWDM 10GFC für 80 km Reichweite (Fibre Channel)-Anwendungen.
Der Transceiver integriert den Empfangs- und Sendepfad auf einem Modul. Auf der Sendeseite wird der serielle 10-Gbps-Datenstrom wiederhergestellt, neu getaktet und an einen Modulatortreiber weitergeleitet. Der Modulatortreiber steuert und moduliert einen im C-Band abstimmbaren integrierten Mach-Zehnder-Laser (ILMZ) und ermöglicht so die Datenübertragung über Singlemode-Fasern über einen Industriestandard-LC-Stecker. Auf der Empfängerseite wird der 10-Gbps-Datenstrom von einem APD/Transimpedanzverstärker wiederhergestellt, neu getaktet und an einen Ausgangstreiber übergeben. Dieses Modul verfügt über eine Hot-Plug-fähige, XFI-konforme elektrische Schnittstelle.
Anwendungen
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fibre Channel
- DWDM SONET OC-192 & SDH STM-64
Hauptmerkmale
- Unterstützt Bitraten von 9,95 Gb/s bis 11,3 Gb/s
- Monolithisch integrierter, im gesamten C-Band abstimmbarer Sender
- 50-GHz-ITU-Kanalabstand mit integriertem Wellenlängen-Locker
- Im C-Band abstimmbarer Laser und APD-Empfänger
- Maximale Verbindungslänge von 80 km
- Vollduplex-LC-Stecker
- Hot-Plug-fähiger XFP-Formfaktor
- Unterstützt leitungseitiges und XFI-Loopback
- Kein Referenztakt erforderlich
- Integrierte digitale Diagnosefunktionen
- Standard-Bügel-Entriegelungsmechanismus
- Leistungsaufnahme <3,5 W
Technische Daten
Hinweise:
1) Entspricht ca. 0,4 nm.
2) Gemessen mit schlechtestem ER; BER<10 -12 bei 10,3 Gbps, 2 31 - 1 PRBS.
1) Entspricht ca. 0,4 nm.
2) Gemessen mit schlechtestem ER; BER<10 -12 bei 10,3 Gbps, 2 31 - 1 PRBS.
Elektrische Schnittstelleneigenschaften
Hinweis:
1) Der maximale Gesamtleistungswert ist über den gesamten Temperatur- und Spannungsbereich spezifiziert.
2) Nach interner AC-Kopplung.
3) An 100-Ohm-Differenzialabschluss.
4) Loss of Signal ist ein Open-Collector-Ausgang, der mit einem 4,7k–10k-Ohm-Widerstand auf 3,15–3,6 V hochgezogen werden muss. Logisch 0 zeigt Normalbetrieb an; Logisch 1 zeigt an, dass kein Signal erkannt wurde.
1) Der maximale Gesamtleistungswert ist über den gesamten Temperatur- und Spannungsbereich spezifiziert.
2) Nach interner AC-Kopplung.
3) An 100-Ohm-Differenzialabschluss.
4) Loss of Signal ist ein Open-Collector-Ausgang, der mit einem 4,7k–10k-Ohm-Widerstand auf 3,15–3,6 V hochgezogen werden muss. Logisch 0 zeigt Normalbetrieb an; Logisch 1 zeigt an, dass kein Signal erkannt wurde.

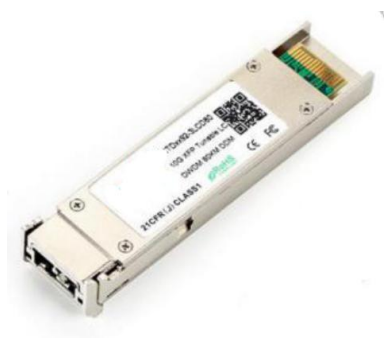

Produktbilder
Warum TAKFLY wählen?
- Über 26 Jahre Fertigungserfahrung bei Glasfaserprodukten
- Über 450 Montagearbeiter mit mehr als 3 Jahren Erfahrung
- Über 10 F&E-Ingenieure für Innovation
- 16 aus Deutschland importierte Spritzgussmaschinen und Produktionslinien
- Über 30 Prüfgeräte, darunter OTDR-, 3D-, VFL-, IL&RL-Prüfinstrumente
- Umfassende Prüfausrüstung: Zugfestigkeitsprüfer, Quetschfestigkeitsprüfer, Leistungsmesser-Tester, Lichtprüfgeräte
- OEM-Branding akzeptiert
- Teilnahme an weltweiten Messen: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Qualitätskontrolle
- Stichprobenartige Prüfung der Rohmaterialien vor der Produktion
- Vollständige Prüfung nach jedem einzelnen Prozessschritt
- Umfassende Kontrollen von Halbfertigprodukten
- Vollständige Endproduktprüfung vor dem Verpacken
- Stichprobenprüfungen vor dem Versand
Lieferinformationen
- Muster: 1–3 Werktage
- Massenproduktionsaufträge: 3–7 Werktage
- Verpackung: Plastikbeutel, Kartons und Paletten auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
Bitte geben Sie Ihre E-Mail-Adresse oder Kontaktdaten auf unserer Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich über die Preise verhandeln?
Ja, bei mehreren Containerladungen gemischter Ware können wir Rabatte gewähren.
F3: Wie hoch sind die Versandkosten?
Die Versandkosten hängen von der Größe Ihrer Sendung und der Versandart ab. Wir teilen Ihnen die Kosten auf Anfrage mit.
F4: Kann ich Sie besuchen?
Natürlich! Unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
F5: Was passiert, wenn bei Erhalt der Ware ein Qualitätsproblem vorliegt?
Wenn Sie beim Auspacken Qualitätsprobleme feststellen, machen Sie bitte Fotos als Nachweis. Unsere Qualitätskontrollabteilung wird den Fall prüfen, optimale Lösungen anbieten und Qualitätsverbesserungen für die zukünftige Produktion umsetzen.
F6: Wie lauten Ihre Verpackungsbedingungen?
In der Regel verpacken wir Waren in Blisterverpackungen und Kartons, können jedoch individuelle Verpackungswünsche der Kunden berücksichtigen.
F7: Wie lauten Ihre Zahlungsbedingungen?
T/T 30 % als Anzahlung und 70 % Restbetrag vor der Lieferung. Vor der Schlusszahlung stellen wir Fotos der Produkte und der Verpackung zur Verfügung.
F8: Wie lauten Ihre Lieferbedingungen?
EXW, FOB, CFR, CIF, DDU
F9: Wie sieht es mit Ihrer Lieferzeit aus?
In der Regel 5–7 Werktage nach Erhalt der Vorauszahlung. Die genaue Lieferzeit hängt von den Artikeln und der Bestellmenge ab.
F10: Können Sie gemäß den Mustern produzieren?
Ja, wir können Produkte auf Basis Ihrer Muster oder technischen Zeichnungen herstellen.
