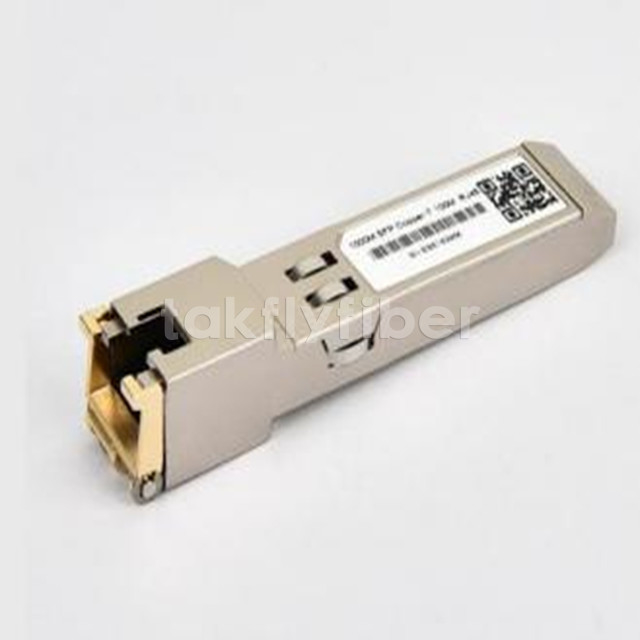

1000BASE-T Kupfer-SFP-Transceiver TX Deaktivieren und RX Los/ohne Los-Funktion
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | TK-G3-RJ45 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Modell Nr.: | Faser-Optikverbindungsstück | Atorage Temperatur: | -40°C~85℃ |
|---|---|---|---|
| Verdrahtung: | ODF | Farbe: | Anpassung |
| Kostenlose Probe: | - Ja, das ist es. | Außendurchmesser des Steckers: | 30,0 mm, 2,0 mm, 0,9 mm |
| Farbe des Gehäuses: | Blau, grün, beige | Getriebe-Medium: | Einmodus/Multimodus |
| Merkmal: | Wasserdicht | Material: | Kunststoff |
| Austauschbarkeit: | ≤ 0,2 dB | Fasermodus: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Hafen: | Fiber Hub Box aus dem Hafen von Ningbo | Modellbezeichnung: | Glasfaserverbindung |
| Gewicht: | 2 kg | Wiederholbarkeit: | ≤ 0,2 dB |
| Durchmesser der Faser: | 125μm | Muster der Montage: | Mechanische |
| Verbindungsmodul: | 3.0 mm | Verbindungskabel Od: | 0.9mm,20,0 mm, 3,0 mm |
| Haltbarkeit: | ≥ 1000 Mal | Produktionskapazität: | 700000 Stück/Monat |
| Polstyp: | UPC, APC | Füllstoff: | Optisches Silikonfett |
| Ausdauer: | 500 Zyklen | Betriebstemperatur: | -40°C bis +85°C |
| Verbindungsstück-Rückflussdämpfung: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Salznebel: | 500H |
| Installationszeit: | Innerhalb von 60 Jahren (keine Faserverletzung) | Paket: | SMD, QFN-20, NRF24L01, Polybag, Glasfaser |
| Typ: | Spannungsregler, Logische ICs, Transceiver-Modul, Ein-Modus-Einfaser-Bidirectional-Übertragung, Antr | D/C: | Neueste, Neues, 2013+,1234,RF-Transceiver und -Receivermodul |
| Entfernung: | 20 km, 300 m, 3 km | Anwendung: | Telekommunikation, Alarm, Computer, Video-Monitor-System, 1x Glasfaserkanal |
| Betriebstemperatur: | Standard, 40°C bis 85°C, 10°C bis 70°C | Wellenlänge: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Produktbezeichnung: | EPON OLT PX20+,433 MHz Uart-Transceivermodul,1.25g Bi-SFP-Optikmodul, SFP+-Transceiver,1.25G SFP-Mod | Gewährleistung: | 365 Tage, 3 Jahre, 1 Jahr |
| Versorgungsspannung: | 10,9 bis 3,6 V, 0 bis 110 V,2.7 V ~ 5,5 V,Gemeinsam | Zertifizierung: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Versand durch: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michella_Fang, Chaizhiquan91, Thomas65339 Ich bin nicht derjenige, der das Problem hat. |
| Stromversorgung: | 3.3V | Datenübertragungsrate: | 155M, 10G |
| Spannung: | 10,9 bis 3,6 V, Standard | Quelle: | FP,VCSEL/PIN |
| Ableitungs-Energie: | 0.1w,W | Die Situation: | Neues, 100% neu |
| Hervorheben: | 1000BASE-T Kupfer-SFP-Transceiver,RX Los Kupfer SFP-Transceiver,TX deaktivieren Kupfer SFP-Transceiver |
||
Produkt-Beschreibung
Merkmale
- Hoch Zu 1.25GB/S Bi- -RICHTIONAL Daten Links
- Hot-Pluggable SFP FootpRint
-
Tx Deaktivieren und Rx Los/ohne LOS Function
-
Voll Metallic -Gehäuse für niedrig EMI
-
Niedrig Leistung Dissipation ( 1.05W typisch)
-
Kompakt RJ-45-Anschlussbaugruppe
-
Zugang zu physisch Schicht IC über 2-Draht SErial Bus
-
10// 100/ 1000Mbps konform In Gastgeber Systeme mitSgmii Schnittstelle
-
Betriebsfalltemperatur Reichweite von 0 °C Zu+70 ° C. (Kommerziell)
-20 °C Zu +85 ° C. (Verlängern)
Anwendungen
1.25 Gigabit Ethernet über Katze 5Kabel
Beschreibung
Tk-G3-Rj45KupferKlein Bilden Steckbar(SFP)Transceiver Ist hoch LeistungAnwesendkosten wirksam Modul konform mit Die Gigabit Ethernet Und 10// 100/ 1000BASE- -T Standards als angegeben In IEEE 802. 3-2002und IEEE 802.3abAnwesend welche Supp- -ordnen 1000Mbps Daten Rate hoch Zu 100 Meter erreichen über ungeschützt verdreht- -Paarkategorie 5Kabel.DerModul Unterstützung1000Mbpsvoll Duplex Daten- -Links mit5-Ebene ImpulsAmplitudeModulation (PAM) Signale. Alle vier Paare In Die Kabel Sind gebraucht mit syMBOL Rate bei 250 Mbit / s An jede Paar. Der Modul Bietet Standardserien AUSWEIS Informationskompliziert mit SFP MSA, was dürfen Sei Zugriff mit Adresse von a0h über Die 2draht Serie CMOs Eeprom Protokoll. Der physisch IC dürfen Auch Sei Zuganged über 2draht Serie Bus bei Adresse Ach.
Stift Definitionen
Stift Diagramm
Figur 1. Stift Definitionen
PIN -Beschreibungen
|
STIFT |
NAME |
FUNKTION |
SEQ. |
Notizen |
|
1 |
Veet |
Sender Boden |
1 |
Veet und Veer sind Conngespielt in SFP. |
|
2 |
Tx_fault |
Senderfehler Anzeige |
3 |
Nicht Implementiert. An ve gebundenET in SFP. |
|
3 |
Tx_disable |
Sender deaktivieren |
3 |
Siehe TX Deaktivieren. |
|
4 |
Mod Def (2) |
Modul Definition 2 |
3 |
Daten Linie für Serien Id und Bidirektional Daten Busverkehrsbus. |
|
5 |
Mod Def (1) |
Modul Definition 1 |
3 |
Uhr Linie für Serien AUSWEISUnd Bidirektional Daten Busverkehrsbus. |
|
6 |
Mod Def (0) |
Modul Definition 0 |
3 |
Mit Vee gebunden in SFP. |
|
7 |
RATE WÄHLEN |
Nicht Implementiert |
3 |
Nicht implementiert. 33k Pulldown zu vee In SFP. |
|
8 |
Los |
Signalverlust |
3 |
Sehen LOS -Option. |
|
9 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind Conngespielt in SFP. |
|
10 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind Conngespielt in SFP. |
|
11 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind Conngespielt in SFP. |
|
12 |
Rd- |
Invertiert Erhalten Daten aus |
3 |
AC gekoppelt 100 Ohm differential hoch Geschwindigkeit Daten Linien. |
|
|
13 |
Rd+ |
Nicht invertiert Erhalten Daten aus |
3 |
AC gekoppelt 100 Ohm differential hoch Geschwindigkeit Daten Linien. |
|
|
14 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind Conngespielt in SFP. |
||
|
15 |
Vccr |
Empfänger Leistung |
2 |
VCCR und VCCT sind conNECT in SFP. |
||
|
16 |
VCCT |
Senderleistung |
2 |
VCCR und VCCT sind conNECT in SFP. |
||
|
17 |
Veet |
Sender Boden |
1 |
Veet und Veer sind Conngespielt in SFP. |
||
|
18 |
TD+ |
Nicht invertiert Daten In |
3 |
AC gekoppelt 100 Ohm differential hoch Geschwindigkeit Daten Linien. |
||
|
19 |
Td- |
Invertiert Daten In |
3 |
AC gekoppelt 100 Ohm differential hoch Geschwindigkeit Daten Linien. |
||
|
20 |
Veet |
Sender Boden |
1 |
Veet und Veer sind Conngespielt in SFP. |
Notizen:
Stecker Seq .: Pin -Engagement -Sequenz während heiß Verstopfen.
1) tx Fehler wird nicht unterstützt und ist stets Conngespielt Zu Boden.
2) tx deaktiviert, a Eingabe, der zum Zurücksetzen verwendet wird Die Transceiver Modul, Das Stift Ist gezogen innen in Die Modulmit A 4.7 Kω Widerstand.Niedrig (0 - 0,8 V): TrAnsiver dazwischen (0,8 V und 2.0 V): Undefiniert
Hoch (2,0 - 3,465 V): Transceiver In Staat zurücksetzen Offen: Transceiver in Staat zurücksetzen
3) Mod-Def 0,, 1,2. Dies sind die Moduldefinitionsnadeln. Sie sollten gezogen werden up with a 4,7k ~ 10k Widerstand auf dem Gastgeber Planke. Der Pull-up-Spannung soll vcct oder vccr sein
Mod-Def 0 wird durch das Modul geerdet, um anzuzeigen Das Die Modul Ist gegenwärtig Mod-Def 1 ist die Taktlinie von zwei Drahtserien Schnittstelle für Serien AUSWEIS
Mod-Def 2 ist der dateine Linie von zwei serieller Grenzfläche mit Draht für Serie AUSWEIS
4) Rx_los (Signalverlust): lvttl kompatibel mit A Maximale Spannung von Host_vcc. Rx_los dürfen ermöglicht oder deaktiviert (Siehe Auftragsinformationen), rx_los wird nicht verwendet Und Ist stets gebunden an Boden über 100-Ohm Widerstand.
5) RD-/+: Dies sind das Differential RÖkiver Ausgänge. Sie sind AC gekoppelt 100 Differential Linien welche sollen Sei beendet mit 100 (differential) am Benutzer serdes.
6) TD-/+: Dies sind die Differential-Sender-Eingänge. Sie sind AC-gekoppelt, Dobferentiell Linien mit 100 Differential Beendigung in der Modul.
+3,3 -V -Spannung Elektrische Leistung Schnittstelle
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Liefern Aktuell |
IST |
|
320 |
375 |
ma |
1,2 W Max -Strom über voll Reichweite der Spannung und Temperatur. Siehe Vorsicht Hinweis unten |
|
Eingang Stromspannung |
VCC |
3.13 |
3.3 |
3.47 |
V |
Auf GND verwiesen |
|
Maximal Stromspannung |
Vmax |
|
|
4 |
V |
Maximal |
Signale mit niedriger Geschwindigkeit, ElecTronische Eigenschaften
|
Parameter |
Symbol |
|
Min |
Max |
Einheiten |
Notizen/Bedingungen |
|
SFP -Ausgabe NIEDRIG |
Vol |
|
0 |
0,5 |
V |
4,7K an 10k Pull-up an Host_vcc, gemessen bei Hostseite des Steckers |
|
SFP -Ausgabe HOCH |
Voh |
|
Host_vcc -0.5 |
Host_vcc + 0,3 |
V |
4,7K an 10k Pull-up an Host_vcc, gemessen bei Hostseite des Steckers |
|
SFP Eingang NIEDRIG |
Vil |
|
0 |
0,8 |
V |
4,7K an 10k Pull-up zum VCC, gemessen an der SFP-Seite von Anschluss |
|
SFP Eingang HOCH |
Vih |
|
2 |
VCC +0.3 |
V |
4,7K an 10k Pull-up zum VCC, gemessen an der SFP-Seite von Anschluss |
Hochgeschwindigkeits-elektrische Grenzfläche, Übertragung Zeilen-SFP
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Linie Frequenz |
fl |
|
125 |
|
MHz |
5-Level-Kodierung, per IEEE 802.3 |
|
TX -Ausgang Impedanz |
Zout, TX |
|
100 |
|
Ohm |
Differential für alle Frequenzen zwischen 1MHz und 125 MHz |
|
Rx Eingang Impedanz |
Zin, Rx |
|
100 |
|
Ohm |
Differential für alle Frequenzen zwischen 1MHz und 125 MHz |
Hochgeschwindigkeit elektrische Grenzfläche, Host-SFP
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Einzeldaten Eingang Swing |
Vinsing |
250 |
|
1200 |
MV |
Single endete |
|
Single beendete Datenausgabe Swing |
Voutsing |
350 |
|
800 |
MV |
Single endete |
|
Aufstieg/Fallzeit |
TrAnwesendTf |
|
175 |
|
PSEC |
20%-80% |
|
Tx Eingang Impedanz |
Zin |
|
50 |
|
Ohm |
Single endete |
|
RX -Ausgang Impedanz |
Zout |
|
50 |
|
Ohm |
Single endete |
Allgemeine Spezifikationen
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
|
|
Betriebsfall TempErature |
Kommerziell |
TC |
0 |
|
70 |
° C |
|
|
Verlängern |
|
|
|
|
|
|
|
|
|
-20 |
|
85 |
° C |
|
Lagertemperatur |
|
|
-40 |
|
85 |
° C |
Mechanische Spezifikationen
Der Gastgeber- -Seite von Thetk-G3-Rj45entspricht Zu Die mechanisch Spezifikationen umrissen In Die SFP MSA1.
Die Front Teil des SFP (Teil der Ausdehnung jenseits des Gesichts Platte der Gastgeber) Ist größer zu aufnehmen DieRj-45Stecker
Referenzen
1.Klein Bilden Faktor Steckbar (SFP)Transceiver Multi- -Quelle Vereinbarung(MSA),September2000.
2. IEEE802.3 - 2002.
3. “BEI24c01a/02/04/08//08/ 16 2-Draht Serie CMOs E2Abschlussball” AnwesendAtmel Gesellschaft.
Vorschriftenregulierung
|
Besonderheit |
Referenz |
Leistung |
|
Elektrostatische Entladung (ESD) |
IEC/EN 61000-4-2 |
Kompatibel mit Standards |
|
Elektromagnetisch Interferenz (EMI) |
FCC Teil 15 Klasse b En 55022 Klasse B (CISPR 22A) |
Kompatibel mit Standards |
|
Laserauge Sicherheit |
FDA 21cfr 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Klasse 1 Laser Produkt |
|
Komponente Erkennung |
IEC/EN 60950, Ul |
Kompatibel mit Standards |
|
Rohs |
2002/95/EC |
Kompatibel mit Standards |
|
EMC |
EN61000-3 |
Kompatibel mit Standards |
