Produkt-Beschreibung

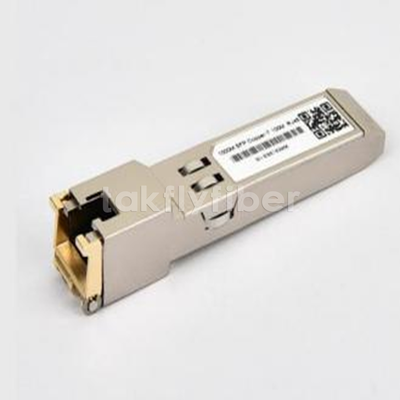

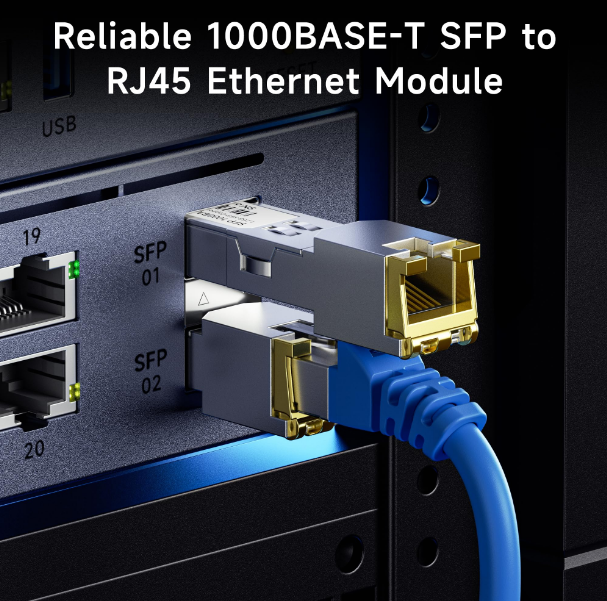

RJ45-Gigabit-SFP-Modul – 1000BASE-T, 1,25 Gbit/s, 100 m über Cat 6, geringe EMI
Produktübersicht
Der TK-G1-RJ45 ist ein Hot-Plug-fähiger Kupfer-SFP-Transceiver, der für Gigabit-Ethernet-Anwendungen entwickelt wurde. Es entspricht den Standards IEEE 802.3-2002 und IEEE 802.3ab (1000BASE-T). Das Modul arbeitet mit einer Datenrate von 1000 Mbit/s über ungeschirmtes Twisted-Pair-Kabel der Kategorie 5 mit einer maximalen Reichweite von 100 Metern.
Die Signalübertragung erfolgt mittels 5-stufiger Pulsamplitudenmodulation (PAM) auf allen vier Adernpaaren (250 Mbit/s pro Paar) für Vollduplex-Verbindungen. Das Modul verfügt über eine serielle ID-Funktionalität pro SFP MSA, auf die über einen seriellen 2-Draht-Bus unter der Adresse A0h zugegriffen werden kann. Der Zugriff auf den Physical Layer IC ist auch über die Adresse ACh möglich.
Hauptmerkmale
- Datenrate bis zu 1,25 Gbit/s bidirektional
- SFP MSA-konform, Hot-Plug-fähig
- TX deaktiviert und RX LOS (oder kein LOS)
- Vollmetallgehäuse für geringe elektromagnetische Störungen
- Typischer Stromverbrauch: 1,05 W
- Kompakter RJ-45-Stecker
- 2-Draht-Zugriff über seriellen Bus zum physischen IC
- Unterstützt 1000BASE-T auf Hostsystemen mit SERDES-Schnittstelle
- Betriebsgehäusetemperatur: 0℃ bis +70℃ (gewerblich) oder -20℃ bis +85℃ (erweitert)
Anwendungen
- 1,25-Gigabit-Ethernet-Übertragung über Cat-5-Kabel
Pinbelegung und Funktionen
| Stift | Name | Funktion | Seq. | Notizen |
|---|---|---|---|---|
| 1 | VeeT | Sendermasse | 1 | VeeT und VeeR sind intern verbunden. |
| 2 | TX_FAULT | Senderfehler | 3 | Nicht implementiert; an VeeT gebunden. |
| 3 | TX_DISABLE | Sender deaktivieren | 3 | Siehe Beschreibung zur TX-Deaktivierung. |
| 4 | MOD DEF (2) | Moduldefinition 2 | 3 | Datenleitung für seriellen ID-Bus. |
| 5 | MOD DEF (1) | Moduldefinition 1 | 3 | Taktleitung für seriellen ID-Bus. |
| 6 | MOD DEF (0) | Moduldefinition 0 | 3 | In SFP an Vee gebunden. |
| 7 | PREIS AUSWÄHLEN | Nicht verwendet | 3 | Nicht implementiert; 33k Pulldown nach Vee. |
| 8 | LOS | Signalverlust | 3 | Siehe LOS-Option. |
| 9 | VeeR | Empfängermasse | 1 | Verbunden mit VeeT innerhalb des SFP. |
| 10 | VeeR | Empfängermasse | 1 | Das Gleiche wie oben. |
| 11 | VeeR | Empfängermasse | 1 | Das Gleiche wie oben. |
| 12 | RD- | Invertierte RX-Daten | 3 | AC-gekoppelt, 100 Ω Differenzial. |
| 13 | RD+ | Nicht invertierte RX-Daten | 3 | AC-gekoppelt, 100 Ω Differenzial. |
| 14 | VeeR | Empfängermasse | 1 | Verbunden mit VeeT. |
| 15 | VccR | Empfängerleistung | 2 | Verbunden mit VccT. |
| 16 | VccT | Senderleistung | 2 | Verbunden mit VccR. |
| 17 | VeeT | Sendermasse | 1 | Gemeinsamkeit. |
| 18 | TD+ | Nicht invertierte TX-Daten | 3 | AC-gekoppelter 100-Ω-Differenzeingang. |
| 19 | TD- | Invertierte TX-Daten | 3 | AC-gekoppelter 100-Ω-Differenzeingang. |
| 20 | VeeT | Sendermasse | 1 | Gemeinsamkeiten. |
Hinweise zu Pin-Funktionen
- Steckerfolge:Pin-Einrastreihenfolge beim Hot-Plugging.
- TX_FAULT:Dauerhaft niedrig (nicht unterstützt).
- TX_DISABLE:Interner 4,7kΩ-Pullup. Niedrig (0–0,8 V) → Transceiver eingeschaltet; Hoch (2,0–3,465 V) oder offen → zurücksetzen.
- Mod-Def 0/1/2:Der Host zieht mit 4,7 k-10 kΩ an Vcc hoch. Mod-Def 0 = Modul vorhanden (geerdet). Mod-Def 1 = Uhr, Mod-Def 2 = Daten.
- RX_LOS:LVTTL-Ausgabe. Kann deaktiviert werden (Bestelloption). Bei Nichtgebrauch über 100 Ω mit Masse verbunden.
- RD ± / TD±:AC-gekoppelte 100-Ω-Differenzleitungen. Host SERDES muss RD± mit 100 Ω abschließen; TD± verfügen über einen internen 100-Ω-Abschluss.
Stromversorgung (+3,3 V)
| Parameter | Symbol | Min | Typ | Max | Einheit | Zustand |
|---|---|---|---|---|---|---|
| Versorgungsstrom | Ist | 320 | 375 | mA | 1,2 W max. über volle Vcc und volle Temperatur | |
| Eingangsspannung | Vcc | 3.13 | 3.3 | 3.47 | V | Bezogen auf GND |
| Maximale Spannung | Vmax | 4 | V | Zerstörungsfrei |
Low-Speed-Schnittstelle (LVTTL)
| Parameter | Symbol | Min | Max | Einheit | Zustand |
|---|---|---|---|---|---|
| SFP-Ausgang NIEDRIG | VOL | 0 | 0,5 | V | 4,7k-10k Pull-up zu host_Vcc |
| SFP-Ausgang HIGH | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Gleicher Klimmzug |
| SFP-Eingang LOW | VIL | 0 | 0,8 | V | 4,7k-10k Pull-up auf Vcc |
| SFP-Eingang HIGH | VIH | 2 | Vcc+0,3 | V | Gleicher Klimmzug |
Elektrische Hochgeschwindigkeitseigenschaften (SFP-Seite)
| Parameter | Symbol | Min | Typ | Max | Einheit | Notizen |
|---|---|---|---|---|---|---|
| Netzfrequenz | fL | 125 | MHz | 5-stufige Kodierung, IEEE 802.3 | ||
| TX-Ausgangsimpedanz (Diff) | Zout, TX | 100 | Ω | 1-125 MHz | ||
| RX-Eingangsimpedanz (Diff) | Zin, RX | 100 | Ω | 1-125 MHz |
Hochgeschwindigkeitsschnittstelle (Hostseite)
| Parameter | Symbol | Min | Typ | Max | Einheit | Notizen |
|---|---|---|---|---|---|---|
| Single-Ended-TX-Eingangsschwingung | Vinswing | 250 | 1200 | mV | ||
| Single-Ended-RX-Ausgangsschwingung | Voutswing | 350 | 800 | mV | ||
| Anstiegs-/Abfallzeit (20–80 %) | Tr,Tf | 175 | PS | |||
| TX-Eingangsimpedanz (SE) | Zin | 50 | Ω | |||
| RX-Ausgangsimpedanz (SE) | Zout | 50 | Ω |
Temperaturbereiche
| Parameter | Min | Typisch | Max | Einheit |
|---|---|---|---|---|
| Betrieb (kommerziell) | 0 | 70 | ℃ | |
| Betrieb (erweitert) | -20 | 85 | ℃ | |
| Lagerung | -40 | 85 | ℃ |
Mechanischer Überblick
Die hostseitigen mechanischen Abmessungen des Moduls entsprechen den SFP-MSA-Spezifikationen. Der vordere Teil (der über das Host-Panel hinausragt) ist vergrößert, um die RJ-45-Buchse aufzunehmen.
Referenzdokumente
- SFP-Transceiver MSA, September 2000
- IEEE 802.3-2002 (einschließlich 802.3ab)
- Datenblatt zum seriellen 2-Draht-EEPROM Atmel AT24C01A/02/04/08/16
Einhaltung gesetzlicher Vorschriften
| Besonderheit | Standard | Ergebnis |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | Konform |
| EMI | FCC Teil 15 Klasse B, EN 55022 Klasse B | Konform |
| Lasersicherheit | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Klasse 1 |
| Produktsicherheit | IEC/EN 60950, UL | Konform |
| RoHS | 2002/95/EG | Konform |
| EMV | EN61000-3 | Konform |
