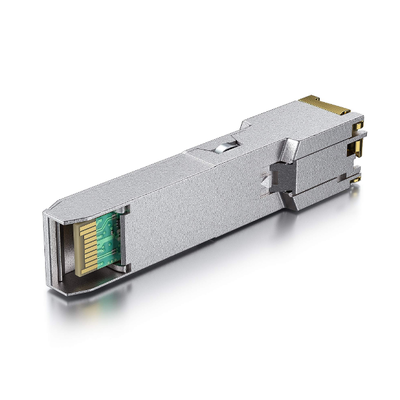

1000BASE-T Kupfer-SFP-Transceiver mit 1,25 Gbps-Geschwindigkeit, 100 m Reichweite und niedrigem EMI
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | TK-G3-RJ45 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$2.20 ~ US$597.02 |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, |
|
Detailinformationen |
|||
| Modell Nr: | Glasfaserstecker | Atorage Temperatur: | -40°C~85℃ |
|---|---|---|---|
| Verkabelungsgeräte: | ODF | Farbe: | Anpassung |
| Kostenlose Probe: | Ja | Außendurchmesser des Steckers: | 30,0 mm, 2,0 mm, 0,9 mm |
| Gehäusefarbe: | Blau, grün, beige | Übertragungsmedium: | Einmodus/Multimodus |
| Besonderheit: | Wasserdicht | Material: | Plastik |
| Austauschbarkeit: | ≤0,2 dB | Fasermodus: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Hafen: | Fiber Hub Box aus dem Hafen von Ningbo | Modellname: | Glasfaserverbindung |
| Gewicht: | 2kg | Wiederholbarkeit: | ≤0,2 dB |
| Faserdurchmesser: | 125μm | Montagetyp: | Mechanisch |
| Verbindungsmodul: | 3,0 mm | Verbindungskabel Od: | 0.9mm,20,0 mm, 3,0 mm |
| Haltbarkeit: | ≥1000 mal | Produktionskapazität: | 700000 Stück/Monat |
| Poliertyp: | UPC, APC | Füllstoff: | Optisches Silikonfett |
| Ausdauer: | 500 Zyklen | Betriebstemperatur: | -40°C bis +85°C |
| Verbindungsstück-Rückflussdämpfung: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Salzspray: | 500H |
| Installationszeit: | Innerhalb von 60 Jahren (keine Faserverletzung) | Paket: | SMD, QFN-20, NRF24L01, Polybag, Glasfaser |
| Typ: | Spannungsregler, Logische ICs, Transceiver-Modul, Ein-Modus-Einfaser-Bidirectional-Übertragung, Antr | D/c: | Neueste, Neues, 2013+,1234,RF-Transceiver und -Receivermodul |
| Distanz: | 20 km, 300 m, 3 km | Anwendung: | Telekommunikation, Alarm, Computer, Video-Monitor-System, 1x Glasfaserkanal |
| Betriebstemperatur: | Standard, 40°C bis 85°C, 10°C bis 70°C | Wellenlänge: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Produktname: | EPON OLT PX20+,433 MHz Uart-Transceivermodul,1.25g Bi-SFP-Optikmodul, SFP+-Transceiver,1.25G SFP-Mod | Garantie: | 365 Tage, 3 Jahre, 1 Jahr |
| Versorgungsspannung: | 10,9 bis 3,6 V, 0 bis 110 V,2.7 V ~ 5,5 V,Gemeinsam | Zertifizierung: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Versand per: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michella_Fang, Chaizhiquan91, Thomas65339 Ich bin nicht derjenige, der das Problem hat. |
| Stromversorgung: | 3,3 V | Datenübertragungsrate: | 155M, 10G |
| Stromspannung: | 10,9 bis 3,6 V, Standard | Quelle: | FP,VCSEL/PIN |
| Dissipationskraft: | 0.1w,W | Zustand: | Neues, 100% neu |
Produkt-Beschreibung
1000BASE-T-Kupfer-SFP – 1,25 Gbit/s, 100 m, geringe EMI, Hot-Plug-fähig
Produktübersicht
Der TK-G1-RJ45 ist ein Kupfer-SFP-Transceiver (Small Form Pluggable), der mit den Standards Gigabit Ethernet und 1000BASE-T (IEEE 802.3-2002 und IEEE 802.3ab) kompatibel ist. Es unterstützt Datenraten von 1000 Mbit/s über ungeschirmtes Twisted-Pair-Kabel der Kategorie 5 bis zu 100 Meter.
Das Modul verwendet 5-stufige Pulsamplitudenmodulationssignale (PAM) auf allen vier Paaren (250 Mbit/s pro Paar) für Vollduplex-Datenverbindungen. Es stellt Standard-Serien-ID-Informationen pro SFP-MSA bereit (zugänglich über einen seriellen 2-Draht-Bus unter Adresse A0h). Über denselben Bus kann auch auf den Physical Layer IC unter der Adresse ACh zugegriffen werden.
Hauptmerkmale
- Bis zu 1,25 Gbit/s bidirektionale Datenverbindungen
- Hot-plug-fähiger SFP-Footprint
- TX-Deaktivierung und RX-LOS-Funktion (oder ohne LOS-Funktion).
- Vollmetallgehäuse für niedrige EMI
- Geringe Verlustleistung: typisch 1,05 W
- Kompakte RJ-45-Steckerbaugruppe
- Zugriff auf den IC der physikalischen Schicht über einen seriellen 2-Draht-Bus
- 1000BASE-T-Betrieb in Hostsystemen mit SERDES-Schnittstelle
- Betriebsgehäusetemperatur: 0 °C bis +70 °C (gewerblich) oder -20 °C bis +85 °C (erweitert)
Anwendungen
- 1,25-Gigabit-Ethernet über Cat-5-Kabel
Pin-Definitionen
Pin-Diagramm
Pin-Beschreibungen
| STIFT | NAME | FUNKTION | SEQ. | HINWEISE |
|---|---|---|---|---|
| 1 | VeeT | Sendermasse | 1 | VeeT und VeeR sind in SFP verbunden. |
| 2 | TX_FAULT | Fehleranzeige des Senders | 3 | Nicht implementiert. In SFP an VeeT gebunden. |
| 3 | TX_DISABLE | Sender deaktivieren | 3 | Siehe TX-Deaktivierung. |
| 4 | MOD DEF (2) | Moduldefinition 2 | 3 | Datenleitung für serielle ID und bidirektionalen Datenübertragungsbus. |
| 5 | MOD DEF (1) | Moduldefinition 1 | 3 | Taktleitung für serielle ID und bidirektionalen Datenübertragungsbus. |
| 6 | MOD DEF (0) | Moduldefinition 0 | 3 | In SFP an Vee gebunden. |
| 7 | PREIS AUSWÄHLEN | Nicht implementiert | 3 | Nicht implementiert. 33K-Pulldown auf Vee im SFP. |
| 8 | LOS | Signalverlust | 3 | Siehe LOS-Option. |
| 9 | VeeR | Empfängermasse | 1 | VeeT und VeeR sind in SFP verbunden. |
| 10 | VeeR | Empfängermasse | 1 | VeeT und VeeR sind in SFP verbunden. |
| 11 | VeeR | Empfängermasse | 1 | VeeT und VeeR sind in SFP verbunden. |
| 12 | RD- | Invertierte Empfangsdatenausgabe | 3 | AC-gekoppelte 100-Ohm-Differential-Hochgeschwindigkeits-Datenleitungen. |
| 13 | RD+ | Nicht invertierte Empfangsdatenausgabe | 3 | AC-gekoppelte 100-Ohm-Differential-Hochgeschwindigkeits-Datenleitungen. |
| 14 | VeeR | Empfängermasse | 1 | VeeT und VeeR sind in SFP verbunden. |
| 15 | VccR | Empfängerleistung | 2 | VccR und VccT sind in SFP verbunden. |
| 16 | VccT | Senderleistung | 2 | VccR und VccT sind in SFP verbunden. |
| 17 | VeeT | Sendermasse | 1 | VeeT und VeeR sind in SFP verbunden. |
| 18 | TD+ | Nicht invertierter Dateneingang | 3 | AC-gekoppelte 100-Ohm-Differential-Hochgeschwindigkeits-Datenleitungen. |
| 19 | TD- | Invertierter Dateneingang | 3 | AC-gekoppelte 100-Ohm-Differential-Hochgeschwindigkeits-Datenleitungen. |
| 20 | VeeT | Sendermasse | 1 | VeeT und VeeR sind in SFP verbunden. |
Hinweise:
- Plug Seq.: Pin-Einrastsequenz beim Hot-Plugging.
- TX Fault wird nicht unterstützt und ist immer mit Masse verbunden.
- TX Disable: Pin mit 4,7 kΩ hochgezogen. Niedrig (0–0,8 V): Transceiver eingeschaltet; Hoch (2,0–3,465 V) oder offen: Transceiver im Reset.
- Mod-Def 0,1,2: Hochgezogen mit 4,7k-10kΩ auf der Hostplatine. Mod-Def 0 vom Modul geerdet, um Anwesenheit anzuzeigen. Mod-Def 1 = Uhr, Mod-Def 2 = Daten für Seriennummer.
- RX_LOS: LVTTL-kompatibel. Kann aktiviert/deaktiviert werden (siehe Bestellung). Bei Nichtgebrauch über 100 Ω mit Masse verbunden.
- RD-/+: AC-gekoppelte 100-Ω-Differenzausgänge, Abschluss mit 100 Ω am Host-SERDES.
- TD-/+: AC-gekoppelte 100-Ω-Differenzeingänge mit 100-Ω-Abschluss im Modul.
Stromversorgungsschnittstelle (+3,3 V)
| Parameter | Symbol | Min | Typ | Max | Einheiten | Hinweise/Bedingungen |
|---|---|---|---|---|---|---|
| Versorgungsstrom | Ist | 320 | 375 | mA | Maximal 1,2 W über den gesamten Bereich | |
| Eingangsspannung | Vcc | 3.13 | 3.3 | 3.47 | V | Bezogen auf GND |
| Maximale Spannung | Vmax | 4 | V | Maximal |
Elektrische Eigenschaften von Niedergeschwindigkeitssignalen
| Parameter | Symbol | Min | Max | Einheiten | Hinweise/Bedingungen |
|---|---|---|---|---|---|
| SFP-Ausgang NIEDRIG | VOL | 0 | 0,5 | V | 4,7k-10k Pull-up zu host_Vcc |
| SFP-Ausgang HIGH | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4,7k-10k Pull-up zu host_Vcc |
| SFP-Eingang LOW | VIL | 0 | 0,8 | V | 4,7k-10k Pull-up auf Vcc |
| SFP-Eingang HIGH | VIH | 2 | Vcc+0,3 | V | 4,7k-10k Pull-up auf Vcc |
Elektrische Hochgeschwindigkeitsschnittstelle (Übertragungsleitung – SFP)
| Parameter | Symbol | Min | Typ | Max | Einheiten | Hinweise/Bedingungen |
|---|---|---|---|---|---|---|
| Netzfrequenz | fL | 125 | MHz | 5-stufige Kodierung gemäß IEEE 802.3 | ||
| Tx-Ausgangsimpedanz | Zout, TX | 100 | Ω | Differenzial, 1 MHz-125 MHz | ||
| Rx-Eingangsimpedanz | Zin, RX | 100 | Ω | Differenzial, 1 MHz-125 MHz |
Elektrische Hochgeschwindigkeitsschnittstelle (Host – SFP)
| Parameter | Symbol | Min | Typ | Max | Einheiten | Hinweise/Bedingungen |
|---|---|---|---|---|---|---|
| Single-Ended-Dateneingabe-Swing | Vinswing | 250 | 1200 | mV | Single endete | |
| Single-Ended-Datenausgabe-Swing | Voutswing | 350 | 800 | mV | Single endete | |
| Anstiegs-/Abfallzeit (20 %–80 %) | Tr,Tf | 175 | psek | |||
| Tx-Eingangsimpedanz (single-ended) | Zin | 50 | Ω | |||
| Rx-Ausgangsimpedanz (single-ended) | Zout | 50 | Ω |
Allgemeine Spezifikationen
| Parameter | Symbol | Min | Typisch | Max | Einheit |
|---|---|---|---|---|---|
| Betriebsgehäusetemperatur (kommerziell) | Tc | 0 | 70 | °C | |
| Betriebsgehäusetemperatur (erweitert) | Tc | -20 | 85 | °C | |
| Lagertemperatur | -40 | 85 | °C |
Mechanische Spezifikationen

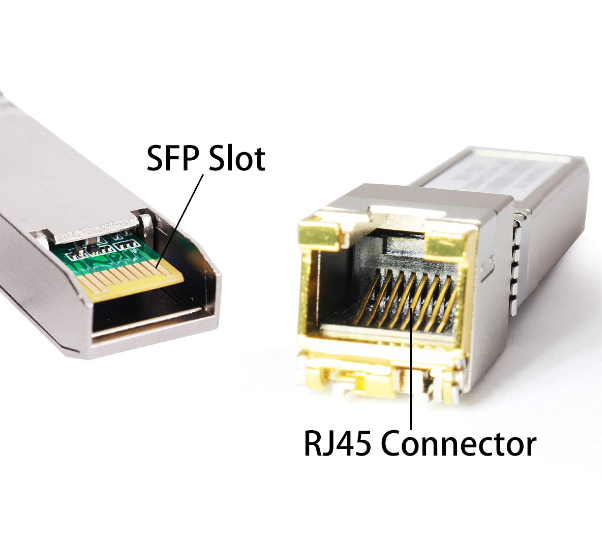

Die Hostseite des TK-G1-RJ45 entspricht den mechanischen Spezifikationen von SFP MSA. Der vordere Teil ist größer, um den RJ-45-Anschluss aufzunehmen.
Referenzen
- Small Form Factor Pluggable (SFP) Transceiver Multi-Source Agreement (MSA), September 2000
- IEEE802.3 – 2002
- „AT24C01A/02/04/08/16 2-Draht Seriell CMOS E2PROM“, Atmel Corporation
Einhaltung gesetzlicher Vorschriften
| Besonderheit | Referenz | Leistung |
|---|---|---|
| Elektrostatische Entladung (ESD) | IEC/EN 61000-4-2 | Kompatibel mit Standards |
| Elektromagnetische Interferenz (EMI) | FCC Teil 15 Klasse B, EN 55022 Klasse B (CISPR 22A) | Kompatibel mit Standards |
| Laser-Augensicherheit | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Laserprodukt der Klasse 1 |
| Komponentenerkennung | IEC/EN 60950, UL | Kompatibel mit Standards |
| RoHS | 2002/95/EG | Kompatibel mit Standards |
| EMV | EN61000-3 | Kompatibel mit Standards |
Häufig gestellte Fragen
F: Sind Sie ein Hersteller?
A: Ja, wir sind ein im Jahr 2000 gegründeter Hersteller, FTTH-Lösungs- und Rechenzentrums-Gesamtlösungsanbieter in Shenzhen, China.
F: Was ist Ihr MOQ?
A: MOQ kann 1 Stück betragen, aber der Preis ist nicht wettbewerbsfähig. Je größer die Menge, desto wettbewerbsfähiger wird der Preis. Wir können für Sie einen Preis mit Fracht und Vorlaufzeit angeben, nachdem Sie uns detaillierte Anforderungen mit Menge mitgeteilt haben. Wir haben wettbewerbsfähige Speditionen. Für weitere Lösungen können Sie uns gerne kontaktieren.
F: Wie ist Ihre Qualität?
A: Unsere Produktion erfolgt nach IEC, Europa-Standard. CE-, ISO-, RoHS-, CPR- und ANATEL-zertifiziert. Alle Produkte werden vor der Auslieferung zu 100 % getestet.
F: Wie lange ist Ihre Vorlaufzeit?
A: Das hängt von der Menge und den Produkten ab. Für Glasfaser-Patchkabel kann die Vorlaufzeit bei 5000 Stück 2-3 Werktage betragen. Wir halten die regulären Produkte auf Lager. Auch dringende Bestellungen können wir bearbeiten.
F: Was ist Ihre Garantie?
A: Abhängig vom jeweiligen Produkt haben wir ab der Lieferung 1 Jahr Garantie auf das Patchkabel, haften jedoch nur für nicht künstliche Schäden. Bei künstlichen Schäden können wir diese kostenlos für Sie reparieren, die Fracht wird von Ihrer Seite übernommen.

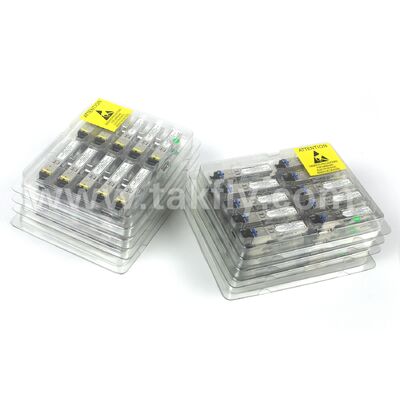

F: Was ist Ihre Verpackung?
A: Internationales Exportstandardpaket. Wenn Sie Ihr Logo auf die Verpackung drucken müssen, teilen Sie uns dies bitte mit, bevor wir ein Angebot abgeben.
F: Können Sie OEM/ODM anbieten?
A: Ja, das können wir. Alle Produkte akzeptieren OEM/ODM. Wir können die Vertraulichkeitsvereinbarung unterzeichnen.
F: Kann ich eine Probe haben?
A: Es hängt davon ab, welche Produkte ein kostenloses Muster für weniger als 10 USD bietet. Die Fracht wird vom Käufer vor der Lieferung bezahlt.
F: Wie kann ich bestellen?
A:
- Senden Sie E-Mails oder Anfragen mit Produktname, Spezifikation und Menge an uns. Geben Sie Ihre Empfangsadresse an, wenn Sie einen FOB-, CIF- oder CFR-Preis benötigen.
- Wir unterbreiten Ihnen unser Angebot mit Vorlaufzeit.
- Nachdem das Angebot bestätigt wurde, senden wir Ihnen einen PI mit unserem Bankkonto.
- Die Produktion wird nach Zahlungseingang veranlasst.
- Bestätigen Sie den Empfänger vor der Zustellung mit Ihnen.
- Die Sendungsverfolgungsnummer wird Ihnen nach der Lieferung mitgeteilt.
F: Wie lautet Ihre Zahlungsfrist?
A: T/T, Western Union, Paypal, sofort. Bei großen Beträgen kann eine Anzahlung von 50 % im Voraus und eine Restzahlung von 50 % vor der Lieferung erfolgen. Wenn Sie bei gleichem Qualitätsstandard einen besseren Preis auf dem Markt erzielen könnten, könnte TAKFLY Ihnen auch den gleichen Preis bieten. 3 Jahre Berufserfahrung in der Glasfaserindustrie. Es ist uns eine Ehre, Ihr professioneller Produktassistent zu sein.
