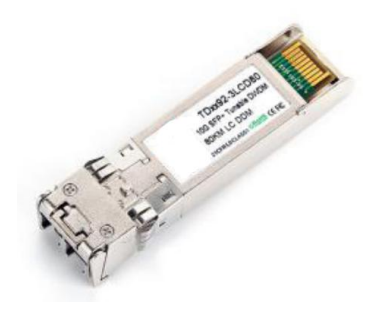

Abstimmbarer 10-Gbit/s-DWDM-80-KM-SFP+-Transceiver | 80 km Reichweite, hohe Qualität und Kosteneffizienz | (TKTDxxX-3LCD80)
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TKTDxxX-3LCD80 |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | T/T,/Paypal, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | Abstimmbarer 10-Gbit/s-DWDM-80-KM-SFP+-Transceiver | 80 km Reichweite, hohe Qualität und Kosteneffiz | Versorgungsspannung: | 3,14–3,46 V |
|---|---|---|---|
| Versorgungsstrom: | 300 ma | Differentialimpedanz eingeben: | 100 Ω |
| Single-Ended-Dateneingabe-Swing: | 180–700 mA | Dateneingabe-Swing-Differenzierung: | 400-1800 mV |
| Sende-Deaktivierungs-Assert-Zeit: | 10 uns | Differenzialer Datenausgabehub: | 300–850 mA |
| Betriebsfalltemperatur: | 0 bis +70°C | Garantie: | 1 Jahr, lebenslange Wartung |
| Fasermarke: | Corning, YOFC, OFS, Draka | ||
| Hervorheben: | 10Gbps DWDM SFP+-Transceiver mit 80 km Reichweite,ein einstellbarer DWDM-SFP+-Transceiver mit Garantie,Kostenwirksamer 80KM SFP+-Transceiver |
||
Produkt-Beschreibung
10-Gbit/s abstimmbarer DWDM 80KM SFP+ Transceiver
Modell: TKTDxxX-3LCD80 | 80KM Reichweite | Hohe Qualität und Kosteneffizienz
Produktübersicht
Der abstimmbare 10 Gbit/s SFP+ Transceiver bietet Hochgeschwindigkeits-Serienverbindungen mit Signalisierungsraten von 9,95 Gbit/s bis 11,3 Gbit/s. Dieser integrierte Glasfaser-Transceiver entspricht den SFP+ MSA-Standards (SFF-8431, SFF-8432, SFF-8690, SFF-8472) und dem ITU-T G.698.1 Standard mit 50 GHz Kanalabstand für SONET/SDH, IEEE DWDM 10GBASE-ZR für 80 km Reichweite (Ethernet) und DWDM 10G FC für 80 km Reichweite (Fiber Channel) Anwendungen.
Das Modul integriert sowohl Empfänger- als auch Senderpfade und verfügt über einen abstimmbaren C-Band-integrierten Mach-Zehnder-Laser für die Datenübertragung über Singlemode-Faser über branchenübliche LC-Steckverbinder. Die Empfängerseite rekonstruiert den 10 Gbit/s Datenstrom unter Verwendung der APD/Transimpedanzverstärker-Technologie.
Anwendungen
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fiber Channel
- DWDM SONET OC-192 & SDH STM-64
Hauptmerkmale
- Unterstützt Bitraten von 9,95 Gbit/s bis 11,3 Gbit/s
- Monolithisch integrierter, abstimmbarer Voll-C-Band-Sender und APD-Empfänger
- 50 GHz ITU-Kanalabstand mit integriertem Wellenlängen-Locking
- Maximale Verbindungsreichweite von 80 km
- Metallgehäuse für geringere EMI
- 2-Draht-Schnittstelle mit integrierter Digital Diagnostic Monitoring
- Hot-pluggable SFP+ Footprint
- Leistungsaufnahme <1,65W
- Gehäusetemperaturbereich: -5°C bis 70°C
Technische Spezifikationen
Hinweise:
1. Die Ausgangsleistung ist die Leistung, die in eine 9/125 mm Singlemode-Faser gekoppelt wird. 2. ƒc bezieht sich auf Seite 2 der Frequenzzeile der TKTDxxX-3LCD80 Wellenlängen-Leitertabelle, und die Testbedingung ist eine Rückreflexionsleistung zum Sender von weniger als -27 dBm. 3. Entspricht ungefähr 0,4 nm.
Elektrische Schnittstellenmerkmale
Hinweis:
1. Die Ausgangsleistung ist die Leistung, die in eine 9/125 mm Singlemode-Faser gekoppelt wird. 2. ƒc bezieht sich auf Seite 2 der Frequenzzeile der TKTDxxX-3LCD80 Wellenlängen-Leitertabelle, und die Testbedingung ist eine Rückreflexionsleistung zum Sender von weniger als -27 dBm. 3. Entspricht ungefähr 0,4 nm.
Elektrische Schnittstellenmerkmale
Hinweis:
1) Direkt an die TX-Dateneingangspins angeschlossen. Danach AC-gekoppelt.
2) Oder offener Stromkreis.
3) An 100 Ohm differentieller Terminierung.
4) Dies sind ungefilterte 20-80% Werte. Signalverlust ist LVTTL. Logik 0 zeigt normalen Betrieb an; Logik 1 zeigt kein erkanntes Signal an.
