155 MBit/s SFP Bidirektionaler Transceiver | 20 km Reichweite Tx1310 nm/Rx1490 nm | (TK-B3403-3LCD20)
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-B3403-3LCD20 |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | T/T,/Paypal, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | 155 MBit/s SFP Bidirektionaler Transceiver | 20 km Reichweite Tx1310 nm/Rx1490 nm | (TK-B3403-3LCD20 | Versorgungsspannung: | 3,14–3,46 V |
|---|---|---|---|
| Versorgungsstrom: | 300 ma | Differentialimpedanz eingeben: | 100 Ω |
| Single-Ended-Dateneingabe-Swing: | 180–700 mA | Dateneingabe-Swing-Differenzierung: | 400-1800 mV |
| Sende-Deaktivierungs-Assert-Zeit: | 10 uns | Differenzialer Datenausgabehub: | 300–850 mA |
| Betriebsfalltemperatur: | 0 bis +70°C | Garantie: | 1 Jahr, lebenslange Wartung |
| Fasermarke: | Corning, YOFC, OFS, Draka | ||
| Hervorheben: | 155 Mbps SFP-Transceiver 20 km Reichweite,Bi-Directional SFP-Transceiver Tx1310nm/Rx1490nm,Optisches Transceiver-Modul mit 20 km Reichweite |
||
Produkt-Beschreibung
155Mbps SFP Bi-Direktionaler Transceiver | 20KM Reichweite Tx1310nm/Rx1490nm | (TK-B3403-3LCD20)
Die SFP-BIDI Transceiver sind leistungsstarke, kostengünstige Module, die Datenraten von 155Mbps mit einer Übertragungsdistanz von 20KM über Singlemode-Faser unterstützen.
Der Transceiver besteht aus drei Hauptteilen: einem FP-Laser-Sender, einer PIN-Fotodiode, integriert mit einem Transimpedanz-Vorverstärker (TIA), und einer MCU-Steuereinheit. Alle Module erfüllen die Laser-Sicherheitsanforderungen der Klasse I und sind kompatibel mit den SFP Multi-Source Agreement (MSA) und SFF-8472 Spezifikationen.
Anwendungen
- SDH STM-1, S-1.1, L-1.1, L-1.2
- SONET OC-3 IR1, LR1, LR2
- Andere optische Kommunikationsverbindungen
Hauptmerkmale
- Bis zu 155Mbps Datenrate
- 1310nm FP-Laser und 1490nm PIN-Fotodetektor für 20km Übertragung
- Konform mit SFP MSA und SFF-8472 mit Simplex-LC-Anschluss
- Digital Diagnostic Monitoring: Interne Kalibrierung oder externe Kalibrierung
- RoHS-konform
- +3.3V Einzelstromversorgung
- Betriebstemperatur: 0°C bis +70°C (Commercial) / -40°C bis +85°C (Industrial)
Konformitätsstandards
- SFP+ MSA-konform
- SFF-8472 Revision 9.5-konform
- IEEE802.3-2005-konform
- Telcordia GR-468-CORE-konform
- FCC 47 CFR Teil 15, Klasse B-konform
- FDA 21 CFR 1040.10 und 1040.11, Klasse 1-konform
- Konform mit SFF-8472
- Konform mit SFF-8431
- RoHS-konform
Technische Spezifikationen
Elektrische Schnittstellenmerkmale
Hinweise:
1) Direkt an die TX-Dateneingangspins angeschlossen. Danach AC-gekoppelt.
2) Oder offener Stromkreis.
3) An 100 Ohm differentielle Terminierung.
4) 20 - 80 %
5) Signalverlust ist LVTTL. Logik 0 zeigt normalen Betrieb an; Logik 1 zeigt kein erkanntes Signal an.
6) Die Empfängerempfindlichkeit entspricht der Stromversorgungs-Sinusmodulation von 20 Hz bis 1,5 MHz bis zum angegebenen Wert, der über das empfohlene Stromversorgungsfilternetzwerk angelegt wird.
1) Direkt an die TX-Dateneingangspins angeschlossen. Danach AC-gekoppelt.
2) Oder offener Stromkreis.
3) An 100 Ohm differentielle Terminierung.
4) 20 - 80 %
5) Signalverlust ist LVTTL. Logik 0 zeigt normalen Betrieb an; Logik 1 zeigt kein erkanntes Signal an.
6) Die Empfängerempfindlichkeit entspricht der Stromversorgungs-Sinusmodulation von 20 Hz bis 1,5 MHz bis zum angegebenen Wert, der über das empfohlene Stromversorgungsfilternetzwerk angelegt wird.

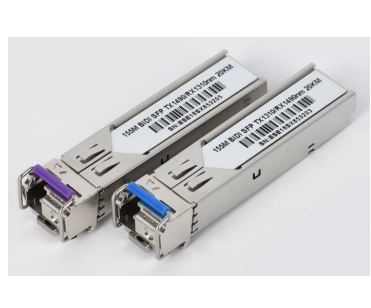

Produktbilder
Warum TAKFLY wählen?
- 26+ Jahre Fertigungserfahrung in Glasfaserprodukten
- 450+ Montagearbeiter mit 3+ Jahren Erfahrung
- 10+ F&E-Ingenieure, die sich der Innovation widmen
- 16 in Deutschland importierte Spritzgussmaschinen und Produktionslinien
- 30+ Prüfmaschinen, einschließlich OTDR, 3D, VFL, IL&RL-Prüfgeräte
- Umfassende Prüfgeräte: Zugfestigkeitsprüfer, Druckfestigkeitsprüfer, Leistungsmesser, Lichtprüfer
- OEM-Branding akzeptiert
- Teilnahme an globalen Ausstellungen: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Qualitätskontrolle
Unser strenger Qualitätskontrollprozess umfasst Stichprobenkontrollen der Rohmaterialien vor der Produktion, vollständige Inspektion nach jedem einzelnen Prozess, umfassende Überprüfungen der halbfertigen Produktion, vollständige Inspektion der fertigen Produkte vor der Verpackung und Stichprobenkontrollen vor dem Versand.
Lieferinformationen
Muster: 1-3 Werktage
Massenproduktionsaufträge: 3-7 Werktage
Verpackung: Plastiktüten, Kartons und Paletten auf Anfrage erhältlich
Massenproduktionsaufträge: 3-7 Werktage
Verpackung: Plastiktüten, Kartons und Paletten auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
Bitte geben Sie Ihre E-Mail-Adresse oder Kontaktinformationen über unsere Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich die Preise verhandeln?
Ja, wir können Rabatte für mehrere Containerladungen gemischter Waren in Betracht ziehen.
F3: Wie hoch sind die Versandkosten?
Die Versandkosten hängen von Ihrer Sendungsgröße und der Versandart ab. Die Kosten werden auf Anfrage mitgeteilt.
F4: Kann ich Sie besuchen?
Sicher! Unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
F5: Was ist, wenn es ein Qualitätsproblem gibt, wenn wir die Ware erhalten?
Wenn Sie beim Auspacken Qualitätsprobleme feststellen, machen Sie bitte Fotos zu unserer Referenz. Unsere Qualitätskontrollabteilung wird die Situation untersuchen und die besten Lösungen anbieten sowie Qualitätsverbesserungen für die zukünftige Produktion umsetzen.
F6: Was sind Ihre Verpackungsbedingungen?
Wir verpacken Waren normalerweise in Blisterboxen und Kartons, können aber kundenspezifische Verpackungswünsche von Kunden berücksichtigen.
F7: Was sind Ihre Zahlungsbedingungen?
T/T 30% als Anzahlung und 70% Restbetrag vor Lieferung. Wir stellen Fotos der Produkte und Verpackungen vor der endgültigen Zahlung zur Verfügung.
F8: Was sind Ihre Lieferbedingungen?
EXW, FOB, CFR, CIF, DDU
F9: Wie sieht es mit Ihrer Lieferzeit aus?
Im Allgemeinen 5-7 Werktage nach Erhalt der Vorauszahlung. Die genaue Lieferzeit hängt von den Artikeln und der Bestellmenge ab.
F10: Können Sie nach den Mustern produzieren?
Ja, wir können Produkte basierend auf Ihren Mustern oder technischen Zeichnungen herstellen.
