Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | Glasfaser-Planar-Lichtwellen-Schaltungs-PLC-Splitter |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Prozent/Tag |
|
Detailinformationen |
|||
| Produktname: | Glasfaser-Planar-Lichtwellen-Schaltungs-PLC-Splitter | Optische PLC- und FBT-Splitter für PON und FT | Betriebswellenlänge ((nm): | 1260 | 1650 |
|---|---|---|---|
| Typ (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertions-Verlust (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Min. Rückflussverlust (dB): | 55 | Fasertyp: | ITU-T G657A1, G657A2 und G.652D |
| Max. Temperaturstabilität (dB): | 0.5 (typisch 0,3) | Betriebstemperatur (℃): | -40 ~ +85 |
| Fasermarke: | Corning, YOFC, OFS, Draka | ||
| Hervorheben: | Fiber Optic PLC Splitter specifications,PLC Splitter fiber optic component,Fiber optic splitter with warranty |
||
Produkt-Beschreibung
Fiberoptischer Planar Lightwave Circuit PLC Splitter PLC und FBT Optical Splitter für PON und FTTH
Planarer Lichtwellenkreislauf PLC Splitter Übersicht
Der PLC (Planar Lightwave Circuit) Splitter ist ein Stromverteilungsgerät, das auf integrierter Quarz-Substrattechnologie basiert.Einzelmodus-PLC 1×N und 2×N Splitter verteilen optische Signale gleichmäßig von einem oder zwei Eingängen auf mehrere AusgängeDiese Splitter können auch umgekehrt funktionieren, um mehrere Signale in eine oder zwei Fasern zu kombinieren.
PLC-Splitter-Anwendungen für flache Lichtwellenkreisläufe
- Telekommunikationsbereich
- PON-Systeme
- FTTH (Fiber to the Home)
- CATV
- Videoübertragung
Eigenschaften des PLC-Splitters der Planar-Lichtwellen-Schaltung
- Breitbandbetriebswellenlänge
- Niedriger Einsetzverlust
- Niedrige PDL (Polarization Dependent Loss)
- Kompaktes Design
- Ausgezeichnete Kanal-zu-Kanal-Einheitlichkeit
- Hohe Zuverlässigkeit und Stabilität
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Betriebswellenlänge (nm) | 1260 bis 1650 |
| Art der Faser | ITU-T G657A1, G657A2 und G.652D |
| Max. Temperaturstabilität (dB) | 0.5 (typisch 0,3) |
| Betriebstemperatur (°C) | -40 ~ +85 |
| Speichertemperatur (°C) | -40 ~ +85 |
1 × N Splitter Leistung
| Typ | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Maximaler Einsetzverlust (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Max. Einheitlichkeit (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Splitter Leistung
| Typ | 2x2 | 2x4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Maximaler Einsetzverlust (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Einheitlichkeit (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Anmerkung: Alle Messungen erfolgen bei Raumtemperatur und die Steckverbinder sind nicht enthalten.
Abmessungen der Verpackung
1 × N Splitterverpackung
| Art der Packung | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Grundmetallbox (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Mini-Modul-Metallbox (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Modul-Kunststoffbox (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |
2 × N Splitterverpackungen
| Art der Packung | 2x2 | 2x4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Grundmetallbox (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Mini-Modul-Metallbox (mm) | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Modul-Kunststoffbox (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |

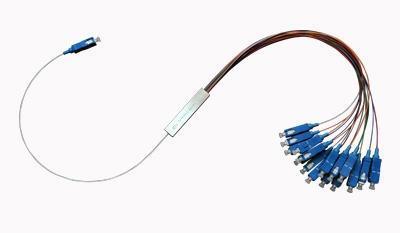

Planarer Lichtwellenkreislauf PLC Splitter Bilder
Warum wählen Sie TAKFLY?
- Mehr als 26 Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- 450+ Montagearbeiter mit mehr als 3 Jahren Erfahrung
- 10+ FuE-Ingenieure, die sich der Innovation widmen
- 16 Deutschland eingeführte Spritzgasmaschinen und Produktionslinien
- 30+ Prüfmaschinen einschließlich OTDR-, 3D-, VFL-, IL&RL-Prüfgeräten
- Umfassende Prüfgeräte: Spannfestigkeitsprüfer, Zerkleinernstimmungsprüfer, Leistungsmessgeräte, Lichtprüfer
- OEM-Branding akzeptiert
- Teilnahme an der weltweiten Ausstellung: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Elektronische Ausstellung
Qualitätskontrolle
- Stelleprüfung der Rohstoffe vor der Produktion
- Vollständige Inspektion nach jedem einzelnen Verfahren
- Umfassende Halbfertigungskontrollen
- Vollständige Prüfung des fertigen Produkts vor dem Verpacken
- Stellekontrollen vor dem Versand
Lieferinformationen
- Muster: 1-3 Arbeitstage
- Massenproduktionsbestellungen: 3-7 Werktage
- Verpackung: Plastiktüten, Kartons und Paletten auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
A1: Bitte geben Sie Ihre E-Mail-Adresse oder Ihre Kontaktdaten auf unserer Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich über die Preise verhandeln?
A2: Ja, wir können Rabatte für mehrere Containerladungen mit gemischten Waren in Betracht ziehen.
F3: Wie hoch sind die Versandkosten?
A3: Die Versandkosten hängen von Ihrer Liefergröße und Ihrer Versandmethode ab.
F4: Kann ich Sie besuchen?
A4: Natürlich! Unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
Q5: Was ist, wenn es Qualitätsprobleme gibt, wenn wir die Waren erhalten?
A5: Wenn Sie Qualitätsprobleme beim Auspacken auftreten, nehmen Sie bitte Fotos für unsere Referenz.Zusammen mit der Umsetzung von Qualitätsverbesserungen für die zukünftige Produktion.
F6: Wie sind Ihre Verpackungsbedingungen?
A6: Wir verpacken die Waren in der Regel in Blisterkartons und Kartons, können aber auch kundenspezifische Verpackungswünsche erfüllen.
F7: Was sind Ihre Zahlungsbedingungen?
A7: T/T 30% als Anzahlung und 70% Balance vor Lieferung. Wir liefern Fotos von Produkten und Verpackungen vor der Endzahlung.
F8: Wie sind Ihre Lieferbedingungen?
A8: EXW, FOB, CFR, CIF, DDU
F9: Wie sieht es mit Ihrer Lieferzeit aus?
A9: Im Allgemeinen 5-7 Werktage nach Erhalt der Vorauszahlung.
F10: Können Sie nach den Proben produzieren?
A10: Ja, wir können Produkte nach Ihren Proben oder technischen Zeichnungen herstellen.
