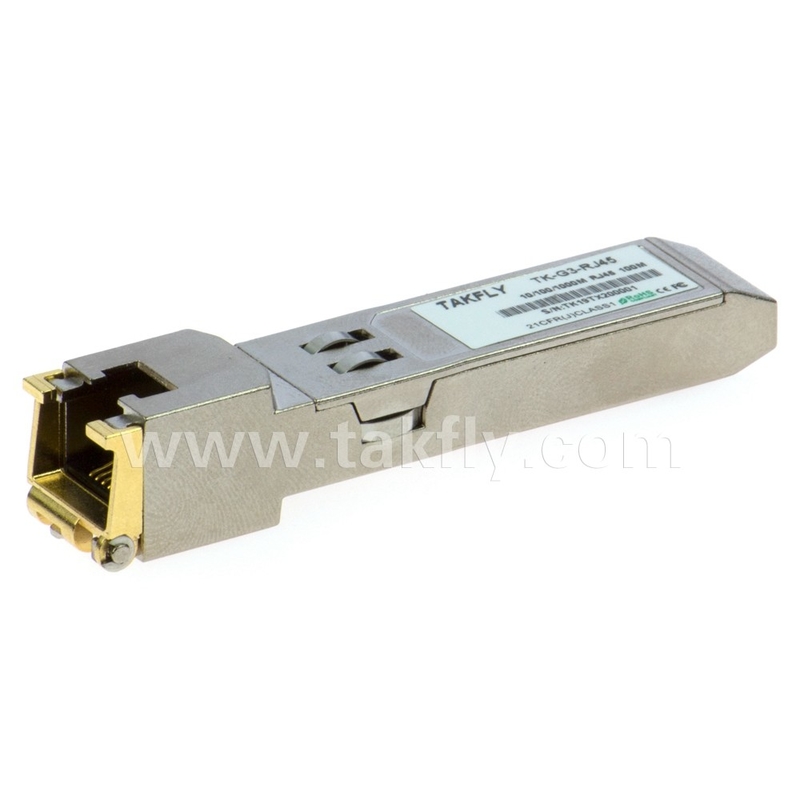

10/100BASE-T Kupfer-SFP-Transceiver unterstützt SFP-basierte Schalter100Base-FX-Ports mit APC-Poliertyp
Produktdetails:
| Place of Origin: | Guangdong, SHENZHEN |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G2-RJ45 |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detailinformationen |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | Zertifizierung: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| Hervorheben: | 100Base-T Kupfer-SFP-Transceiver,APC Poliertyp Kupfer-SFP-Transceiver |
||
Produkt-Beschreibung
Merkmale
- Hot-Pluggable SFP FootpRint
-
Voll Metallic -Gehäuse für niedrig EMI
-
Kompakt RJ-45-Anschlussbaugruppe
-
Es unterstützt Rx_los (Verlust of Signal) Funktion
-
Kompatibel mit IEEE802.3u
-
Zugang zu physisch Schicht IC über 2-Draht SErial Bus
-
A 10// 100BASE- -Tx/ 100BASE- -Fx Konverter
-
Betriebsfalltemperaturbereich von -40 °C Zu+85 ° C. (Industriell)
Anwendungen
Das 100Base-TX Copper SFP-Transceiver unterstützt die SFP basierend Switch100Base-FX Ports Das akzeptierenStandard 100Base- -Fx Optik SFP.
Beschreibung
TK-G2-RJ45KupferKleinBildenPluggabloß(SFP)TransceiverModulIstspeziellentworfenfürKonvertieren100Base- -FxNRziHafenSchnittstelleZu10// 100Base- -Tx Schnittstelle mitRj45Stecker.DerTransceiverModulIstKonform mitDieSFPMultisource -Vereinbarung(MSA)UndIEEE802.3U.Mit demheißSteckbarkeit,DieModulBietet eine flexible und einfache Möglichkeit zuSeiinstallierthineinSFPMSAkonformPortsbeibeliebigZeitohneDieUnterbrechungderHostausrüstungen online arbeiten. Das Kupfer SFP transceIvers verwenden ein integriert RJ-45 Anschluss mit Transformator und Phy IC.
Stift Definitionen
Stift Diagramm
Figur 1. Stift Definitionen
PIN -Beschreibungen
|
Stift |
Signal Name |
Beschreibung |
Stecker SEQ. |
Notizen |
|
1 |
Vosteuropäische Zeit, elektronischer Energietransfer, voraussichtliche Flugdauer |
Sender Boden |
1 |
|
|
2 |
Tx FEHLER |
Senderfehler Anzeige |
3 |
Note1 |
|
3 |
Tx deaktivieren |
NC |
3 |
Note2 |
|
4 |
Mod_def (2) |
SDA -Serie Daten Signal |
3 |
Note3 |
|
5 |
Mod_def (1) |
SCL Serie Uhr Signal |
3 |
Note3 |
|
6 |
Mod_def (0) |
Ttl Niedrig |
3 |
Note3 |
|
7 |
Rate Select |
Nicht verbunden |
3 |
|
|
8 |
Los |
Signalverlust |
3 |
Anmerkung 4 |
|
9 |
VEer |
Empfänger Boden |
1 |
|
|
10 |
VEer |
Empfänger Boden |
1 |
|
|
11 |
VEer |
Empfänger Boden |
1 |
|
|
12 |
Rx- |
Inv. Erhalten Daten aus |
3 |
Notiz 5 |
|
13 |
Rx+ |
Erhalten Daten aus |
3 |
Notiz 5 |
|
14 |
VEer |
Empfänger Boden |
1 |
|
|
15 |
VCCR |
Empfängerleistung Liefern |
2 |
|
|
16 |
VCCt |
Senderleistung Liefern |
2 |
|
|
17 |
Vosteuropäische Zeit, elektronischer Energietransfer, voraussichtliche Flugdauer |
Sender Boden |
1 |
|
|
18 |
Tx+ |
Übertragen Daten In |
3 |
Notiz 6 |
|
19 |
Tx- |
Inv. Übertragen Daten In |
3 |
Notiz 6 |
|
20 |
Vosteuropäische Zeit, elektronischer Energietransfer, voraussichtliche Flugdauer |
Sender Boden |
1 |
|
Notizen:
Stecker Seq .: Pin -Engagement -Sequenz während heiß Verstopfen.
1) tx Fehler wird nicht unterstützt und ist stets Conngespielt Zu Boden.
2) tx Deaktivieren Ist NC
3) Mod-Def 0,, 1,2. Dies sind die Moduldefinitionsnadeln. Sie sollen Sei gezogen up mitH ein 4,7k bis 10k Widerstand auf dem Gastgeber Planke.Der Pull-up-Spannung ShaIch werde VCCT oder VCCR sein
Mod-Def 0 wird durch das Modul zu begrüßen angeben Das Die Modul Ist gegenwärtig Mod-Def 1 ist die Taktlinie von zwei Draht -Serien Schnittstelle für Serie AUSWEIS
Mod-Def 2 ist die Daten liNE von zwei Draht -Serien Schnittstelle für Serien AUSWEIS
4) Los Ist ein offen Kollektor Ausgabe, wHich sollen Sei gezogen hoch mit A 4,7k ~ 10kΩ Widerstand. Ziehen hoch Stromspannung zwischen 2.0V Und VCC+0,3 V. Logik 1 zeigt einen Signalverlust an; Logik 0 zeigt an Normaler Betrieb. In Die niedrig State, Die Ausgabe wird Sei gezogen Zu weniger als 0,8 V.
5) Rd-/+: Diese Sind Die Differential Empfänger Ausgänge. Sie Sind AC-gekoppelt, Differential Linien mit 100 Differential Beendigung in der Modul.
6) TD-/+: Diese Sind Die differential Sender Eingänge. Sie Sind AC-gekoppelt, Differential Linien mit 100 Differential Beendigung in der Modul.
+3,3 -V -Spannung Elektrische Leistung Schnittstelle
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Liefern Aktuell |
IST |
|
320 |
375 |
ma |
1,2 W Max -Strom über voll Reichweite der Spannung und Temperatur. Siehe Vorsicht Hinweis unten |
|
Eingang Stromspannung |
VCC |
3.13 |
3.3 |
3.47 |
V |
Auf GND verwiesen |
|
Maximal Stromspannung |
Vmax |
|
|
4 |
V |
|
Signale mit niedriger Geschwindigkeit, ElecTronische Eigenschaften
|
Parameter |
Symbol |
Min |
Max |
Einheiten |
Notizen/Bedingungen |
|
SFP -Ausgabe NIEDRIG |
Vol |
0 |
0,5 |
V |
4,7K an 10k Pull-up an Host_vcc, gemessen bei Hostseite des Steckers |
|
SFP -Ausgabe HOCH |
Voh |
Host_vcc -0.5 |
Host_vcc + 0,3 |
V |
4,7K an 10k Pull-up an Host_vcc, gemessen bei Hostseite des Steckers |
|
SFP Eingang NIEDRIG |
Vil |
0 |
0,8 |
V |
4,7K an 10k Pull-up zum VCC, gemessen an der SFP-Seite von Anschluss |
|
SFP Eingang HOCH |
Vih |
2 |
VCC +0.3 |
V |
4,7K an 10k Pull-up zum VCC, gemessen an der SFP-Seite von Anschluss |
Hochgeschwindigkeits-elektrische Grenzfläche, Übertragung Zeilen-SFP
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Linie Frequenz |
fl |
|
125 |
|
MHz |
5-Level-Kodierung, per IEEE 802.3 |
|
TX -Ausgang Impedanz |
Zout, TX |
|
100 |
|
Ohm |
Differential für alleFrequenzenzwischen1MHz und 125 MHz |
|
Rx Eingang Impedanz |
Zin, Rx |
|
100 |
|
Ohm |
Differential für alleFrequenzenzwischen1MHz und125 MHz |
Hochgeschwindigkeit elektrische Grenzfläche, Host-SFP
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Einzeldaten Eingang Swing |
Vinsing |
250 |
|
1200 |
MV |
Single endete |
|
Single beendete Datenausgabe Swing |
Voutsing |
350 |
|
800 |
MV |
Single endete |
|
Aufstieg/Fallzeit |
TrAnwesendTf |
|
175 |
|
PSEC |
20%-80% |
|
Tx Eingang Impedanz |
Zin |
|
50 |
|
Ohm |
Single endete |
|
RX -Ausgang Impedanz |
Zout |
|
50 |
|
Ohm |
Single endete |
Allgemeine Spezifikationen
|
Allgemein |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Daten Rate |
Br |
10 |
|
100 |
MB/Sek |
IEEE802.3U |
|
Kabel Länge |
L |
|
|
100 |
M |
Kategorie 5 UTP. Ber <10-12 |
Anmerkungen:
1. Uhr Toleranz Ist +/- 50 ppm
2. Standardmäßig die TK-G2-RJ45 ist ein volles Duplex -Gerät in bevorzugt Master Modus
3. Automatisches Crossover de deTektion ist aktiviert. Externes Crossover -Kabel ist nicht erforderlich
Umweltspezifikationen
|
Umweltspezifikationen |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Betriebstemperatur |
Spitze |
-40 |
|
85 |
° C |
Falltemperatur |
|
Lagertemperatur |
TSTO |
-40 |
|
85 |
° C |
Ambient Temperatur |
Mechanische Spezifikationen
Der Gastgeber- -Seite von Die Tk-G2-Rj45entspricht Zu Die mechanisch Spezifikationen umrissen In Die SFP MSA1. DerFront Teil des SFP (Teil der Ausdehnung jenseits des Gesichts Platte der Gastgeber) Ist größer zu aufnehmen Die RJ-45 Stecker.
Informationen bestellen
|
Teil Nummer |
Geschwindigkeit Modus |
MAC Schnittstelle |
Tx Deaktivieren Funktion |
Link Indikator An Rx_Los Stift |
Temperatur |
|
TK-G1-RJ45 |
1000 Mbit / s |
SERDES |
Ja |
Ja |
0 ~ 70℃ |
|
TK-G2-RJ45 |
10/100m |
Sgmii |
Ja |
Ja |
0 ~ 70℃ |
|
TK-G3-RJ45 |
10/100/1000 M |
Sgmii |
Ja |
Ja |
0 ~ 70℃ |
|
TK-G4-RJ45 |
1000m |
SERDES |
Ja |
Ja |
-20 ° C ~+85 ° C. |
Vorschriftenregulierung
|
Besonderheit |
Referenz |
Leistung |
|
Elektrostatische Entladung (ESD) |
IEC/EN 61000-4-2 |
Kompatibel mit Standards |
|
Elektromagnetisch Interferenz (EMI) |
FCC Teil 15 Klasse B EN 55022 Klasse B (CISPR 22A) |
Kompatibel mit Standards |
|
Laserauge Sicherheit |
FDA 21cfr 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Klasse 1 Laser Produkt |
|
Komponente Erkennung |
IEC/EN 60950, Ul |
Kompatibel mit Standards |
|
Rohs |
2002/95/EC |
Kompatibel mit Standards |
|
EMC |
EN61000-3 |
Kompatibel mit Standards |
