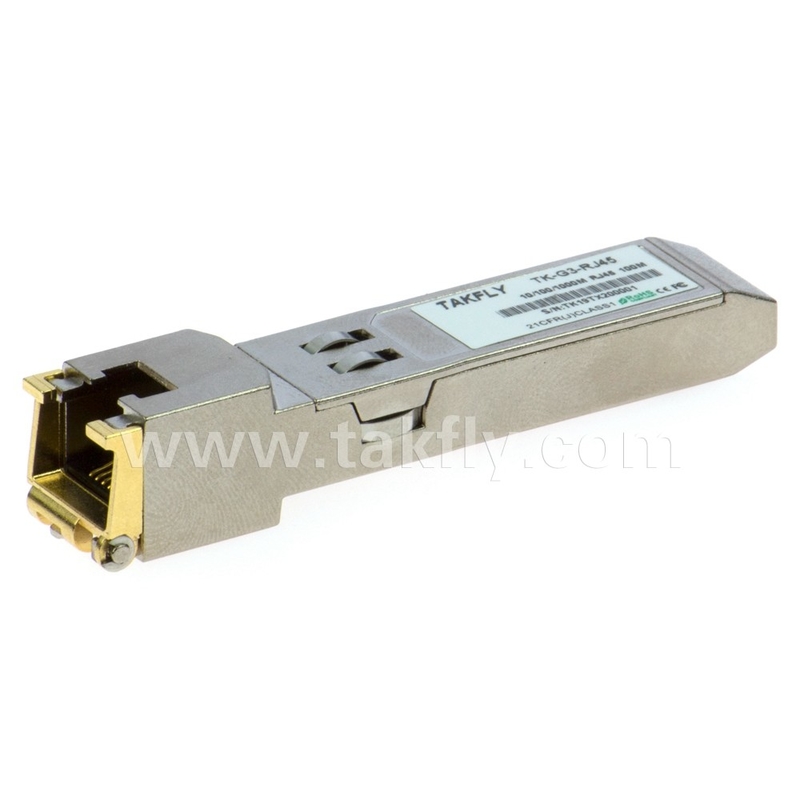

1000BASE-T Kupfer-SFP-Transceiver Schnelle und stabile Datenübertragung für ODF-Verkabelungsgeräte
Produktdetails:
| Place of Origin: | Guangdong, SHENZHEN |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Detailinformationen |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | Zertifizierung: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| Hervorheben: | 1000BASE-T Kupfer-SFP-Transceiver,Schnelle 1000BASE-T Kupfer-SFP-Transceiver,Stabiler 1000BASE-T Kupfer-SFP-Transceiver |
||
Produkt-Beschreibung
Merkmale
- Hoch Zu 1.25GB/S Bi- -RICHTIONAL Daten Links
- Hot-Pluggable SFP FootpRint
-
Tx Deaktivieren und Rx Los/ohne LOS Function
-
Voll Metallic -Gehäuse für niedrig EMI
-
Niedrig Leistung Dissipation ( 1.05W typisch)
-
Kompakt RJ-45-Anschlussbaugruppe
-
Zugang zu physisch Schicht IC über 2-Draht SErial Bus
-
1000 Basistoperation in Hostsysteme
SERDES -Schnittstelle
-
Betriebsfalltemperaturbereich von0 ° C bis +70 ° C. (Kommerziell)
-
-20 ° C bis +85 ° C. (Verlängern)
Anwendungen
1.25 Gigabit Ethernet über Katze 5Kabel
Beschreibung
Tk-G1-Rj45 Kupfer Klein Bilden Steckbar (SFP)Transceiver Ist hoch Leistung,kosten wirksam Modul konform mit Die Gigabit Ethernet Und 1000BASE- -T Standards als angegeben In IEEE802.3-2002 und IEEE802.3abAnwesendwelche Unterstützung1000Mbps Daten- -Rate hoch Zu 100Meter erreichen über ungeschütztverdreht- -PaarKategorie 5 Kabel.Das Modul Unterstützung1000Mbps voll Duplex Daten- -Linksmit5-Ebene Impuls AmplitudeModulation (PAM) Signale. Alle vier Paare In Die Kabel Sind verwendet mit Symbol Rate bei 250 MBPS An jede Paar. Der Modul Bietet Standard Serie AUSWEIS Information KompliAmeise mit SFP MSA, was kann zugreifen mit Adresse von a0h über Die 2draht Serie CMOs Eeprom Protokoll. Der physisch IC dürfen Auch Sei Zuganged über 2draht Serie Bus bei Adresse.
Stift Definitionen
Stift Diagramm
Figur 1. Stift Definitionen
PIN -Beschreibungen
|
STIFT |
NAME |
FUNKTION |
SEQ. |
Notizen |
|
|
1 |
Veet |
Sender Boden |
1 |
Veet und Veer sind verbunden in SFP. |
|
|
2 |
Tx_fault |
Sender Fehler IndiKation |
3 |
Nicht Implementiert. An Veet gebunden In SFP. |
|
|
3 |
Tx_disable |
Sender deaktivieren |
3 |
Siehe TX Deaktivieren. |
|
|
4 |
Mod Def (2) |
Moduldefinition 2 |
3 |
Daten Linie für Serien Id und Bidirektionale Daten Busverkehrsbus. |
|
|
5 |
Mod Def (1) |
Moduldefinition 1 |
3 |
Taktlinie für Serien Id und BidiRezierungsdaten Busverkehrsbus. |
|
|
6 |
Mod Def (0) |
Moduldefinition 0 |
3 |
Mit Vee gebunden in SFP. |
|
|
7 |
RATE WÄHLEN |
Nicht implementiert |
3 |
Nicht implementiert. 33k Pulldown zu vee In SFP. |
|
|
8 |
Los |
Signalverlust |
3 |
Sehen LOS -Option. |
|
|
9 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind verbunden in SFP. |
|
|
10 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind verbunden in SFP. |
|
|
11 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind verbunden in SFP. |
|
|
|
12 |
Rd- |
Invertiert Erhalten Daten aus |
3 |
AC gekoppelt 100 Ohm Differential hohe Geschwindigkeit Daten Linien. |
|
|
13 |
Rd+ |
Nicht invertiert Erhalten Daten aus |
3 |
AC gekoppelt 100 Ohm differential hoch Geschwindigkeit Datenlinien. |
||
|
14 |
Wirken |
Empfänger Boden |
1 |
Veet und Veer sind verbunden in SFP. |
||
|
15 |
Vccr |
Empfängerleistung |
2 |
VCCR und VCCT sind verbunden in SFP. |
||
|
16 |
VCCT |
Senderleistung |
2 |
VCCR und VCCT sind verbunden in SFP. |
||
|
17 |
Veet |
Sender Boden |
1 |
Veet und Veer sind verbunden in SFP. |
||
|
18 |
TD+ |
Nicht invertiert Daten in |
3 |
AC gekoppelt 100 Ohm differential hoch Geschwindigkeit Datenlinien. |
||
|
19 |
Td- |
Invertiert Daten in |
3 |
AC gekoppelt 100 Ohm differential hoch Geschwindigkeit Datenlinien. |
||
|
20 |
Veet |
Sender Boden |
1 |
Veet und Veer sind verbunden in SFP. |
Notizen:
Stecker Seq .: Pin -Engagement -Sequenz während heiß Verstopfen.
1) tx Fehler wird nicht unterstützt und Ist immerS verbunden zu erden.
2) TX Deaktivieren, ein Eingang, der zum Zurücksetzen des Transceivers verwendet wird Modul, das Stift Ist gezogen auf dem Modul WIth a
4,7 kΩ Widerstand. Niedrig (0 - 0,8 V): Transceiver auf Zwischen (0,8 V Und 2,0 V): Undefiniert Hoch (2,0 - 3,465 V): Transceiver In
zurücksetzen Zustand offen: Transceiver in zurücksetzen Zustand
3) Mod-Def 0,, 1,2. Dies sind die Moduldefinitionsnadeln. Sie sollten gezogen werden hochmit a 4,7k ~ 10k Widerstand An
das Host Board. Der Pull-up-Spannung muss vcct sein oder vccr Mod-Def 0 ist geerdet durch das Modul zu Zeigen Sie an, dass die Modul ist gegenwärtig Mod-Def 1 ist die Uhr ZWEI ZWEIDraht Serienschnittstelle für serielle Schnittstelle AUSWEIS
Mod-Def 2 ist die Datenlinie von zwei serieller Grenzfläche mit Draht für seriell AUSWEIS
4) Rx_los (Signalverlust): LVTTL -kompatibel mit einer maximalen Spannung von Host_vcc. Rx_los kann aktiviert werden oder deaktiviert (siehe Bestellung Informationen), rx_los wird nicht verwendet und Ist stets gebunden Zu Boden über 100-Ohm Widerstand.
5) Rd-/+: Das sind dieDifferentialempfängerausgänge. Sie sind AC gekoppelt 100 Differentiallinien, die sein sollten beendet mit 100 (differential) an den Benutzer serdes.
6) TD-/+: Dies sind die DIFProgresentielle Sendereingänge. Sie sind AC-gekoppelte, differentielle Linien mit 100Differentialabschluss iNSIDE DAS MODUL.
+3,3 -V -Spannung Elektrische Leistung Schnittstelle
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Liefern Aktuell |
IST |
|
320 |
375 |
ma |
1,2 W Max -Strom über voll Reichweite der Spannung und Temperatur. Siehe Vorsicht Hinweis unten |
|
Eingang Stromspannung |
VCC |
3.13 |
3.3 |
3.47 |
V |
Auf GND verwiesen |
|
Maximal Stromspannung |
Vmax |
|
|
4 |
V |
Maximal |
Signale mit niedriger Geschwindigkeit, ElecTronische Eigenschaften
|
Parameter |
Symbol |
|
Min |
Max |
Einheiten |
Notizen/Bedingungen |
|
SFP -Ausgabe NIEDRIG |
Vol |
|
0 |
0,5 |
V |
4,7K an 10k Pull-up an Host_vcc, gemessen bei Hostseite des Steckers |
|
SFP -Ausgabe HOCH |
Voh |
|
Host_vcc -0.5 |
Host_vcc + 0,3 |
V |
4,7K an 10k Pull-up an Host_vcc, gemessen bei Hostseite des Steckers |
|
SFP Eingang NIEDRIG |
Vil |
|
0 |
0,8 |
V |
4,7K an 10k Pull-up zum VCC, gemessen an der SFP-Seite von Anschluss |
|
SFP Eingang HOCH |
Vih |
|
2 |
VCC +0.3 |
V |
4,7K an 10k Pull-up zum VCC, gemessen an der SFP-Seite von Anschluss |
Hochgeschwindigkeits-elektrische Grenzfläche, Übertragung Zeilen-SFP
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Linie Frequenz |
fl |
|
125 |
|
MHz |
5-Level-Kodierung, per IEEE 802.3 |
|
TX -Ausgang Impedanz |
Zout, TX |
|
100 |
|
Ohm |
Differential für alle Frequenzen zwischen 1MHz und 125 MHz |
|
Rx Eingang Impedanz |
Zin, Rx |
|
100 |
|
Ohm |
Differential für alle Frequenzen zwischen 1MHz und 125 MHz |
Hochgeschwindigkeit elektrische Grenzfläche, Host-SFP
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheiten |
Notizen/Bedingungen |
|
Einzeldaten Eingang Swing |
Vinsing |
250 |
|
1200 |
MV |
Single endete |
|
Single beendete Datenausgabe Swing |
Voutsing |
350 |
|
800 |
MV |
Single endete |
|
Aufstieg/Fallzeit |
TrAnwesendTf |
|
175 |
|
PSEC |
20%-80% |
|
Tx Eingang Impedanz |
Zin |
|
50 |
|
Ohm |
Single endete |
|
RX -Ausgang Impedanz |
Zout |
|
50 |
|
Ohm |
Single endete |
Allgemeine Spezifikationen
|
Parameter |
Symbol |
Min |
Typisch |
Max |
Einheit |
|
|
Betriebsfall Temperatur |
Kommerziell |
TC |
0 |
|
70 |
° C |
|
|
Verlängern |
|
-20 |
|
85 |
° C |
|
Lagertemperatur |
|
|
-40 |
|
85 |
° C |
Mechanische Spezifikationen
Der Gastgeber- -Seite von Thetk-G1-Rj45entspricht Zu Die mechanisch Spezifikationen umrissen In Die SFP MSA1.
Die Front Teil des SFP (Teil der Ausdehnung jenseits des Gesichts Platte der Gastgeber) Ist größer zu aufnehmen DieRj-45Stecker
Referenzen
1.Klein Bilden Faktor Steckbar (SFP)Transceiver Multi- -Quelle Vereinbarung(MSA),September2000.
2. IEEE802.3 - 2002.
3. “BEI24c01a/02/04/08//08/ 16 2-Draht Serie CMOs E2Abschlussball” AnwesendAtmel Gesellschaft.
Vorschriftenregulierung
|
Besonderheit |
Referenz |
Leistung |
|
Elektrostatische Entladung (ESD) |
IEC/EN 61000-4-2 |
Kompatibel mit Standards |
|
Elektromagnetisch Interferenz (EMI) |
FCC Teil 15 Klasse b En 55022 Klasse B (CISPR 22A) |
Kompatibel mit Standards |
|
Laserauge Sicherheit |
FDA 21cfr 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Klasse 1 Laser Produkt |
|
Komponente Erkennung |
IEC/EN 60950, Ul |
Kompatibel mit Standards |
|
Rohs |
2002/95/EC |
Kompatibel mit Standards |
|
EMC |
EN61000-3 |
Kompatibel mit Standards |
