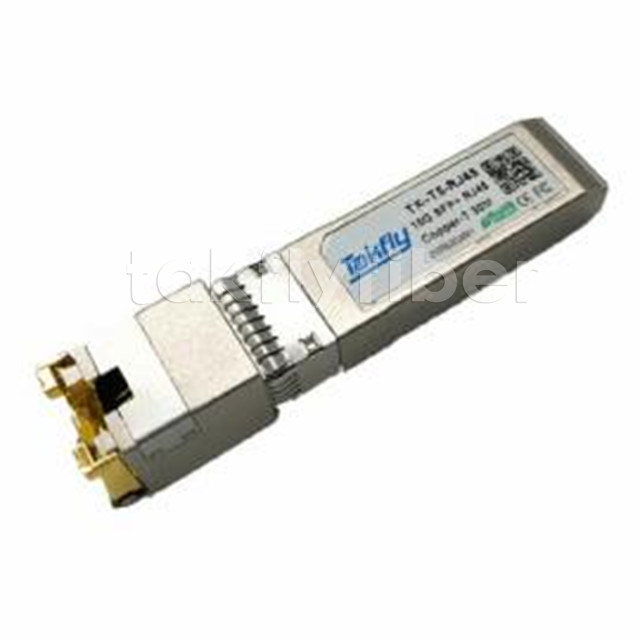

10GBASE-T SFP+ Kupfertransceiver Kompakt RJ-45 Steckverbinder
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | TK-T5-RJ45 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Modell Nr.: | Faser-Optikverbindungsstück | Atorage Temperatur: | -40°C~85℃ |
|---|---|---|---|
| Verdrahtung: | ODF | Farbe: | Anpassung |
| Kostenlose Probe: | - Ja, das ist es. | Außendurchmesser des Steckers: | 30,0 mm, 2,0 mm, 0,9 mm |
| Farbe des Gehäuses: | Blau, grün, beige | Getriebe-Medium: | Einmodus/Multimodus |
| Merkmal: | Wasserdicht | Material: | Kunststoff |
| Austauschbarkeit: | ≤ 0,2 dB | Fasermodus: | 62.5/125 μm OM1, 50/125 μm OM2 |
| Hafen: | Fiber Hub Box aus dem Hafen von Ningbo | Modellbezeichnung: | Glasfaserverbindung |
| Gewicht: | 2 kg | Wiederholbarkeit: | ≤ 0,2 dB |
| Durchmesser der Faser: | 125μm | Muster der Montage: | Mechanische |
| Verbindungsmodul: | 3.0 mm | Verbindungskabel Od: | 0.9mm,20,0 mm, 3,0 mm |
| Haltbarkeit: | ≥ 1000 Mal | Produktionskapazität: | 700000 Stück/Monat |
| Polstyp: | UPC, APC | Füllstoff: | Optisches Silikonfett |
| Ausdauer: | 500 Zyklen | Betriebstemperatur: | -40°C bis +85°C |
| Verbindungsstück-Rückflussdämpfung: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Salznebel: | 500H |
| Installationszeit: | Innerhalb von 60 Jahren (keine Faserverletzung) | Paket: | SMD, QFN-20, NRF24L01, Polybag, Glasfaser |
| Typ: | Spannungsregler, Logische ICs, Transceiver-Modul, Ein-Modus-Einfaser-Bidirectional-Übertragung, Antr | D/C: | Neueste, Neues, 2013+,1234,RF-Transceiver und -Receivermodul |
| Entfernung: | 20 km, 300 m, 3 km | Anwendung: | Telekommunikation, Alarm, Computer, Video-Monitor-System, 1x Glasfaserkanal |
| Betriebstemperatur: | Standard, 40°C bis 85°C, 10°C bis 70°C | Wellenlänge: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Produktbezeichnung: | EPON OLT PX20+,433 MHz Uart-Transceivermodul,1.25g Bi-SFP-Optikmodul, SFP+-Transceiver,1.25G SFP-Mod | Gewährleistung: | 365 Tage, 3 Jahre, 1 Jahr |
| Versorgungsspannung: | 10,9 bis 3,6 V, 0 bis 110 V,2.7 V ~ 5,5 V,Gemeinsam | Zertifizierung: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Versand durch: | DHL\UPS\Fedex\EMS\HK Post | Skype: | Michella_Fang, Chaizhiquan91, Thomas65339 Ich bin nicht derjenige, der das Problem hat. |
| Stromversorgung: | 3.3V | Datenübertragungsrate: | 155M, 10G |
| Spannung: | 10,9 bis 3,6 V, Standard | Quelle: | FP,VCSEL/PIN |
| Ableitungs-Energie: | 0.1w,W | Die Situation: | Neues, 100% neu |
| Hervorheben: | 10GBASE-T SFP+ Kupfertransceiver,RJ-45-Anschluss SFP+ Kupfertransceiver |
||
Produkt-Beschreibung
Merkmale
Unterstützung 10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000Base-T- Hot-Pluggable SFP FootpRint
- Kompakt RJ-45-Anschlussbaugruppe
- ROHS konform und leitfrei
- Einzel +3.3V Leistung liefern
- 10 Gigabit Ethernet über Katze 6A Kabel
- Ambient Operieren Temperatur: 0 °C Zu +65 ° C.
Beschreibung
SFP+-10GBASE-T Kupfer klein Bilden Steckbar (SFP) TransceiVer J. sind basierend auf dem SFP Multi Quelle
Vereinbarung (MSA).Sie Sind kompatibel mit Die 10GBASE-T / 5GBASE-T / 2.5GBASE-T / 1000Base- -T Standards Wie angegeben In IEEE Std802.3. SFP+-10GBASE- -T Verwendung Die SFP''S Rx_Los Stift für Link Anzeige. Wenn ziehen hoch SFP'S
Tx_DEAKTIVIEREN StiftAnwesend Phy IC Sei zurücksetzen
Kabel
|
Standard |
Kabel |
Erreichen |
Gastgeber Hafen |
|
10GBASE-T |
KATZE6a |
30 m |
Xfi |
|
5GBASE-T/2.5GBASE-T |
KATZE5e |
50 m |
5GBASE-R/2.5GBASE -X |
|
1000 ase-T |
KATZE5e |
100 m |
1000 ase- -Fx |
Sfp zu Host -Anschluss StiftAus
|
Stift
|
Symbol
|
Name/Beschreibung
|
Ref.
|
|
1 |
Veet
|
Sendergelände (gemeinsam mit EmpfängerBoden)
|
1 |
|
2 |
Tfault
|
Sender Fehler. Nicht unterstützt.
|
|
|
3 |
Tdis
|
Sender Deaktivieren. Laserausgabe dabgeleitet hoch oder offen.
|
2 |
|
4 |
Mod_Def(2)
|
Modul Definition2. Daten Linie für Serie AUSWEIS.
|
3 |
|
5 |
Mod_Def(1)
|
Modul Definition 1. Uhr Linie für Serie AUSWEIS.
|
3 |
|
6 |
Mod_Def(0)
|
Modul Definition 0. GrobeD innerhalb der Modul.
|
3 |
|
7 |
Rate Wählen |
Keine Verbindung erforderlich |
|
|
8 |
Los |
Hoch zeigt an NEIN verknüpft. niedrig zeigt an liNKED. |
4 |
|
9 |
Wirken |
EmpfängerBoden (Gemeinsam mit SendermordeD) |
1 |
|
10 |
Wirken |
Empfänger Boden (Gemeinsam mit SendermordeD) |
1 |
|
11 |
Wirken |
Empfänger Boden (Gemeinsam mit SendermordeD) |
1 |
|
12 |
Rd- |
Empfänger Invertiert Daten aus. AC gekoppelt |
|
|
13 |
Rd+ |
Empfänger Nicht invertiert Daten aus. AC gekoppelt |
|
|
14 |
Wirken |
Empfänger Boden (Gemeinsam mit SendermordeD) |
1 |
|
15 |
Vccr |
Empfänger Stromversorgung |
|
|
16 |
VCCT |
Senderleistung Liefern |
|
|
17 |
Veet |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
18 |
Td+ |
Sender nicht invertiert DATEN in. AC -Coupled. |
|
|
19 |
Td- - |
Sender Invertiert DaTa in. AC gekoppelt. |
|
|
20 |
Veet |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
Notizen:
1. Schaltkreis Ist verbunden mit Chassis Boden
2. Phy deaktiviert An Tdis > 2.0V oder offenAnwesend ermöglicht An Tdis < 0,8 V
3. Sollen Sei gezogen hoch mit 4,7k - - 10k Ohm An Gastgeber Planke Zu A Stromspannung zwischen 2.0V Und 3.6 V. Mod_Def(0) ziehtLinie niedrig zu angeben MODule Ist verstopft In.
4. Lvttl kompatibel mit A maximal Stromspannung von2,5 V.
Figur 1. Diagramm des Hosts Board conNektorblock Stift Zahlen Und Namen
+3,3 V Volt Elektrisch Macht interface
Der SFP+-10GBASE- -T hat ein Eingang Stromspannung Reichweite von3.3 v +/- 5%.Der 4V maximal Stromspannung Ist nicht erlaubt fürkontinuierlicher Betrieb.
|
+3.3Volt Elektrisch LeistungSchnittstelle |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Notizen/Bedingungen |
|
Liefern Aktuell |
Ist |
|
700 |
900 |
ma |
3.0W Max Leistung über voll Spannungsbereich und Temperatur. Siehe Vorsicht Notiz unten |
|
Eingangsspannung |
VCC |
3.13 |
3.3 |
3.47 |
V |
Verwiesen auf GND |
|
Maximale Spannung |
Vmax |
|
|
4 |
V |
|
|
Stromstrom |
Isurge |
|
TBD |
|
ma |
Heiß oberhalb stetig stecken Zustand aktuell. Siehe Vorsicht Notiz unten |
Vorsicht: Stromverbrauch und Stromstrom sind höher als Die angegeben Werte In Die SFP MSA
Signale mit niedriger Geschwindigkeit
Mod_Def( 1) (Scl) Und Mod_Def(2) (SDA), Sind offen CMOs abtropfen lassen Signale (sehen Abschnitt ViiAnwesend "Serienkommunikation Protokoll").Beide Mod_Def( 1)Und Mod_Def(2) muss Sei gezogen hoch Zu Gastgeber_VCC
|
Signale mit niedriger Geschwindigkeit,, Elektronischer CharakterIstics |
|||||
|
Parameter |
Symbol |
Min |
Max |
Einheit |
Notizen/Bedingungen |
|
SFP -Ausgabe NIEDRIG |
Vol |
0 |
0,5 |
V |
4.7k Zu 10k ziehen- -hoch Zu Gastgeber_VCCAnwesend gemessen bei Hostseite von Anschluss |
|
SFP -Ausgabe HOCH |
Voh |
Gastgeber_VCC-0.5 |
Gastgeber_VCC + 0,3 |
V |
4.7k Zu 10k ziehen- -hoch Zu Gastgeber_VCCAnwesend gemessen bei Hostseite von Anschluss |
|
SFP Eingang NIEDRIG |
Vil |
0 |
0,8 |
V |
4.7k Zu 10k ziehen- -hoch Zu VCCAnwesend gemessen bei SFP Seite von Connectoder |
|
SFP Eingang HOCH |
Vih |
2 |
VCC + 0,3 |
V |
4.7k Zu 10k ziehen- -hoch Zu VCCAnwesend gemessen bei SFP Seite von Connectoder |
Hochgeschwindigkeit elektrisch Schnittstelle
Alle Hochgeschwindigkeitssignale sind AC-COUPLED innen.
|
Hohe Geschwindigkeit Elektrisch Schnittstellenübertragung Zeilen-SFP |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Notizen/Bedingungen |
|
Linie Frequenz |
fl |
|
125 |
|
MHz |
5-Ebene CodierungAnwesend per IEEE 802.3 |
|
TX -Ausgang Impedanz |
Zout, TX |
|
100 |
|
Ohm |
Differential für alle Frequenzen zwischen 1MHz Und 125MHz
|
|
Rx Eingang Impedanz |
Zin, Rx |
|
100 |
|
Ohm |
Differential für alle Frequenzen zwischen 1MHz Und 125MHz |
|
Single endete Daten Eingang Swing |
Vinsing |
250 |
|
1200 |
MV |
Einzel beendet |
|
Single endete Daten Ausgabe Swing |
Voutsing |
350 |
|
800 |
MV |
Einzel beendet |
|
Aufstieg/Fallzeit |
TR,T F |
|
175 |
|
PSEC |
20%-80% |
|
Tx Eingang Impedanz |
Zin |
|
50 |
|
Ohm |
Einzel beendet |
|
RX -Ausgang Impedanz |
Zout |
|
50 |
|
Ohm |
Einzel beendet |
Allgemeine Spezifikationen
|
Allgemein |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Notizen/Bedingungen |
|
Daten Rate |
Br |
1 |
|
10 |
GB/Sek |
IEEE 802.3 kompatibel. Sehen Notizen 1,2 ausbleiben |
Notizen:
1. Uhr Toleranz Ist +/- 50 ppm
Umweltspezifikationen
Automatische Crossover -Erkennung ist aktived. Externes Crossover -Kabel Ist nicht erforderlich
|
Umwelt Spezifikationen |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Notizen/Bedingungen |
|
Betriebstemperatur |
Spitze |
0 |
|
65 |
° C |
Falltemperatur |
|
Lagertemperatur |
TSTO |
-40 |
|
85 |
° C |
Ambient Temperatur |
Serienkommunikation PRotocol
Alle Wintop-SFPs unterstützen die 2-Wire-Serienkommunikation Protokoll beschrieben In Die SFP MSA. These SFPs verwenden ein MCU,dürfen Sei Zugriff mit Adresse von A0H.
|
Serie Bus -Timing, ReqUirements |
||||||
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Notizen/Bedingungen |
|
ICH2C Uhr Rate |
|
0 |
|
200,00 0 |
Hz |
|
Mechanische Spezifikationen (Einheit: MM)
