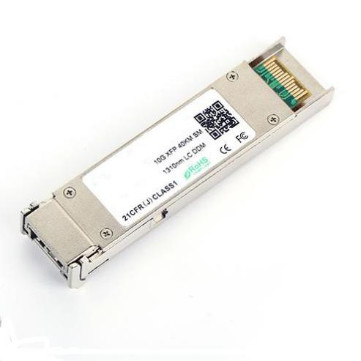

10Gbps 1310nm XFP-Optischer Transceiver für eine Übertragungsstrecke von 40 km in der langsamen oder schnellen Achse
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | XFP-TK1392-LC40 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Lieferzeit: | 3-7 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Verhältnis: | 50/50 | Wellenlänge in der Mitte: | 1450nm |
|---|---|---|---|
| Einsetzungsverlust: | ≤ 0,3 dB | Gewicht der Packung: | 10 g |
| Art der Packung: | Nackte Faser, 900um Loose Tube, 2mm Kabel | Wavelegth: | 1310 nm |
| Achsenausrichtung: | Langsame Achse oder schnelle Achse | Wellenlängenbereich: | 1310nm, 1550nm |
| Anwendung: | Optische Kommunikationssysteme | Teilerverhältnis: | 98/2 |
| Speichertemperatur: | -40°C bis +85°C | Anschlussnummer: | 1X2 |
| Faserlänge: | 1m | Fasern: | PM Corning 980nm-Faser |
| Leistungskapazität: | Hohe Macht | ||
| Hervorheben: | 40 km XFP-Optischer Empfänger,optischer Transceiver 1310nm XFP,10Gbps XFP-Optischer Transceiver |
||
Produkt-Beschreibung
-
Die TAKFLY XFP-TK1392-LC40 Small Form Factor 10G (XFP) -Transceiver entsprechen der aktuellen XFP Multi-Source Agreement (MSA) -Spezifikation1.Sie entsprechen der Norm 10-Gigabit Ethernet10GBASE-LR/LW nach IEEE 802.3ae und 10G Fiber Channel. Digitale Diagnosefunktionen sind über eine 2-drahtreihe serielle Schnittstelle verfügbar, wie in der XFP MSA festgelegt.Der Transceiver ist RoHS-konform und bleifrei gemäß der Richtlinie 2002/95/EG3.
Eigenschaften
- XFP-Fußabdruck mit Warmstecker
- Unterstützt Bitraten von 9,95 Gbit/s bis 11,3 Gbit/s
- XFI Loopback-Modus
- RoHS-6-konform (bleifrei)
- Leistungsaufnahme < 1,5 W
- Temperaturbereich des Gehäuses: -5°C bis 70°C
- Höchstverbindungslänge 20 km
- Nicht gekühlter 1310nm DFB-Laser
- Full Duplex LC-Anschluss
- Keine Referenzuhr erforderlich
- eingebaute digitale Diagnosefunktionen
-
Standardmechanismus für die Kaution
Anwendungen
- 10GBASE-LR/LW 10G Ethernet
- 10G Glasfaserkanal
- SONET OC-192 SR-1 SDH STM I-64.
Absolute Höchstbetrag Ratings
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Maximale Versorgungsspannung | Vcc3 | - Oh, nein, nein.5 | 4.0 | V | |
| Speichertemperatur | TS | - 40 | 85 | - Nein.C | |
| Fallbetriebstemperatur | TFall | - 5 | 70 | - Nein.C |
Elektrotechnik Eigenschaften(TOP = -5 bis 70- Nein.C, VCC3 = 3,13 bis 3,45 Volt)
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Richter. |
| Versorgungsspannung #2 | Vcc3 | 3.13 | 3.45 | V | ||
| Versorgungsstrom Vcc3 | Icc3 | 450 | mA | |||
|
Gesamtleistung des Moduls |
P |
1.5 | W | 1 | ||
| Übertrager | ||||||
| Eingangsdifferenzimpedanz | - Was ist los? | 100 | Ohm | 2 | ||
|
Differentielle Dateneingabe-Swing |
Vin, das ist PPP. | 120 | 820 | mV | ||
| Übertragen Sie die Auslösespannung | Geschlechtskrankheiten | 2.0 | Vcc | V | 3 | |
| Übertragen aktivieren Spannung | VEN |
GND |
GND + 0.8 |
V | ||
| Übertragen Deaktivieren Zeit behaupten | 10 | Wir | ||||
| Empfänger | ||||||
|
Differentielle Ausgabe von Daten |
- Ich will nicht, dass du... | 340 | 650 | 850 | mV | 4 |
| Zeit des Anstiegs der Ausgabe von Daten | Tr | 38 | ps | 5 | ||
| Zeit der Ausgabe der Daten | Tf | 38 | ps | 5 | ||
| Verlust des Vermögens | VLOS-Fehler | Vcc ¥0.5 | VccHOST | V | 6 | |
| Los Normal | VLOS-Norm |
GND |
GND+0.5 |
V | 6 | |
| Ablehnung der Stromversorgung | PSR | 7 |
Anmerkungen:
- Der maximale Gesamtleistungswert wird für den gesamten Temperatur- und Spannungsbereich angegeben.
- Nach der internen AC-Kopplung.
- Oder einen offenen Stromkreis.
- In die 100 Ohm Differenzschaltung.
- Dies sind ungefilterte 20-80% Werte
- Signalverlust ist ein offener Kollektor, der mit einem Widerstand von 4,7 k 10 Kohm auf 3,15 3,6 V gezogen wird. Logik 0 zeigt einen normalen Betrieb an; Logik 1 zeigt kein Signal an.
- Nach Abschnitt 2.7.1. in der XFP MSA-Spezifikation1.
Optische Eigenschaften(TOP = -5 bis 70- Nein.C, VCC3 = 3,13 bis 3,45 Volt)
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Richter. | |
|
Durchschnittliche Optikleistung |
P |
0 |
3 |
dBm |
|||
|
Optische Wellenlänge |
L |
1290 | 1310 | 1330 |
m |
||
|
Verhältnis zur Unterdrückung der Seitenlage |
SSRmin |
30 |
dB |
||||
|
Optische Auslöschungsquote |
Notfall |
4 |
dB |
||||
|
Strafe für Übertrager und Dispersion |
TDP |
2 |
dB |
||||
|
Durchschnittliche Startleistung des Senders |
P |
- 30 |
dBm |
||||
|
Tx Jitter |
Tz |
Nach den Anforderungen der Richtlinie 802.3ae |
|||||
|
Relative Geräuschstärke |
RIN |
- 130 |
dB/Hz |
||||
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkung |
|
Empfängerempfindlichkeit |
RSENS |
- 16 Jahre. | dBm | 1 | ||
|
Eintrittssättigungsleistung (Überlastung) |
Psat |
-6 | dBm | |||
|
Wellenlängenbereich |
LC |
1270 | 1610 | m | ||
|
Rezeptorreflexion |
Rx |
- 27 Jahre. | dB | |||
|
Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt |
Los |
- 18 Jahre. | dBm | |||
| Losserklärungen |
Los |
- 25 Jahre. | dBm | |||
|
Los-Hysterese |
0.5 | 4 | dB |
Anmerkungen:
Messen mit schlechtem ER; BER<10- 12@ 10,3Gbps, 2311 PRBS.
Zuweisung von Pins
Allgemeine Angaben
Digitale Diagnosefunktionen
Gemäß der Definition der XFP MSA1Die XFP-Transceiver bieten digitale Diagnosefunktionen über eine 2-drahtige serielle Schnittstelle, die den Echtzeitzugang zu folgenden Betriebsparametern ermöglicht:
- Temperatur des Empfängers
- Laserverschiebungsstrom
- Übertragene optische Leistung
- Empfangene optische Leistung
- Versorgungsspannung des Transceivers
Es bietet auch ein ausgeklügeltes System von Alarm- und Warnsignale, mit denen die Endnutzer alarmiert werden können, wenn bestimmte Betriebsparameter außerhalb des herkömmlich festgelegten Normalbereichs liegen.
Die Betriebs- und Diagnoseinformationen werden von einem Digital Diagnostics Transceiver Controller (DDTC) im Transceiver überwacht und berichtet.mit einer Breite von mehr als 20 mm,Wenn das serielle Protokoll aktiviert wird, wird das serielle Uhrsignal (SCL-Pin) vom Host erzeugt.Die positive Kante Uhr Daten in den XFP-Transceiver in jene Segmente seiner Speicherkarte, die nicht schreibgeschützt sindDas serielle Datensignal (SDA-Pin) ist bidirektional für die serielle Datenübertragung.Der Host verwendet SDA in Verbindung mit SCL, um den Beginn und das Ende der seriellen Protokollaktivierung zu markierenDie Erinnerungen sind als eine Reihe von 8-Bit-Datenwörtern organisiert, die einzeln oder sequenziell angesprochen werden können.Die 2-draht-seriale Schnittstelle bietet einen sequentiellen oder zufälligen Zugriff auf die 8-Bit-Parameter, adressiert von 000h bis zur maximalen Adresse des Speichers.
Mechanische Spezifikation
Die TAKFLY XFP-Transceiver entsprechen den Abmessungen der XFP Multi-Sourcing Agreement (MSA).
XFP-Transceiver (Abmessungen in mm)
PCB-Layout und Bezel-Empfehlungen
Mechanische Anordnung des XFP-Hostboards (Abmessungen in mm)
XFP Detail Host Board Mechanische Anordnung (Abmessungen in mm)
Einhaltung der Vorschriften
