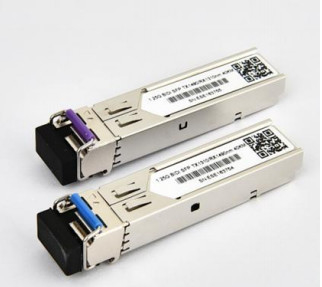

1.25Gbps SFP-Bidirectional-Transceiver, 20 km Reichweite Tx1310nm/Rx1490nm
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | TK-Bxx92-3LCD20 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Lieferzeit: | 3-7 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Verhältnis: | 50/50 | Wellenlänge in der Mitte: | 1450nm |
|---|---|---|---|
| Einsetzungsverlust: | ≤ 0,3 dB | Gewicht der Packung: | 10 g |
| Art der Packung: | Nackte Faser, 900um Loose Tube, 2mm Kabel | Wavelegth: | 1310 nm |
| Achsenausrichtung: | Langsame Achse oder schnelle Achse | Wellenlängenbereich: | 1310nm, 1550nm |
| Anwendung: | Optische Kommunikationssysteme | Teilerverhältnis: | 98/2 |
| Speichertemperatur: | -40°C bis +85°C | Anschlussnummer: | 1X2 |
| Faserlänge: | 1m | Fasern: | PM Corning 980nm-Faser |
| Leistungskapazität: | Hohe Macht | ||
| Hervorheben: | Tx1310nm/Rx1490nm SFP-Bi-Directional-Transceiver,1.25Gbps SFP-Bidirectionaler Transceiver,20 km Reichweite SFP-Bidirectional-Transceiver |
||
Produkt-Beschreibung
- Die SFP-BIDI-Transceiver sind leistungsstarke, kostengünstige Module, die eine doppelte Datenrate von 1,25 Gbps/1,0625 Gbps und eine Übertragungsdistanz von 20 km mit SMF unterstützen.
- Der Transceiver besteht aus drei Abschnitten: einem FP-Laser-Sender, einer PIN-Fotodiode, die mit einem Transimpedanzvorverstärker (TIA) und einer MCU-Steuerungseinheit integriert ist.Alle Module erfüllen die Anforderungen der Klasse I für die Lasersicherheit..
- Die Transceiver sind mit SFP Multi-Source Agreement (MSA) und SFF-8472 kompatibel.
Eigenschaften
- Doppeldatenrate von 1,25 Gbps/1,063 Gbps
- 1310nm FP-Laser und PIN-Fotodetektor für eine Übertragung über 20 km
- Einheitlich mit SFP MSA und SFF-8472 mit einem LC-Gehäuse
- Digitale diagnostische Überwachung: interne oder externe Kalibrierung
- Kompatibel mit SONET OC-24-LR-1
- Kompatibel mit RoHS
- +3,3V Einzelstromversorgung
- Betriebstemperaturbereich: von 0 °C bis +70 °C (kommerziell) /-40 °C bis +85 °C (industriell)
Anwendungen
- Gigabit-Ethernet
- Glasfaserkanal
- Wechseln auf Schaltfläche
- Umgeschaltete Backplane-Anwendungen
- Router-Server-Schnittstelle
- andere optische Übertragungssysteme
Modul Verblendung Diagramm
Absolute Höchstbetrag Ratings
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Richter. |
| Maximale Versorgungsspannung | Vcc | - Oh, nein, nein.5 | 4.7 | V | ||
| Speichertemperatur | TS | - 40 | 85 | °C | ||
| Fallbetriebstemperatur | Top | 0 | 70 | °C |
Elektrotechnik Eigenschaften(TOP = 0 bis 70 °C, VCC = 3,15 bis 3,60 Volt)
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Richter. |
| Versorgungsspannung | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Versorgungsstrom | Icc | 185 | 280 | mA | ||
| Übertrager | ||||||
| Eingangsdifferenzimpedanz | - Was ist los? | 100 | Ohm | 1 | ||
| Einfach eingeschaltete Dateneingabe-Swing | Vin, das ist PPP. | 250 | 1200 | mV | ||
| Übertragen Sie die Auslösespannung | Geschlechtskrankheiten | Vcc ¥1.3 | Vcc | V | ||
| Übertragen aktivieren Spannung | VEN | Weibchen | Vee + 0.8 | V | 2 | |
| Übertragen Deaktivieren Zeit behaupten | 10 | Wir | ||||
| Empfänger | ||||||
| Einfach beendete Ausgabe von Daten | - Ich will nicht, dass du... | 250 | 800 | mV | 3 | |
| Zeit des Anstiegs der Ausgabe von Daten | Tr | 100 | 175 | ps | 4 | |
| Zeit der Ausgabe der Daten | Tf | 100 | 175 | ps | 4 | |
| Verlust des Vermögens | VLOS-Fehler | Vcc ¥0.5 | VccHOST | V | 5 | |
| Los Normal | VLOS-Norm | Weibchen | Vee + 0.5 | V | 5 | |
| Ablehnung der Stromversorgung | PSR | 100 | mVpp | 6 | ||
Anmerkungen:
- Direkt an TX-Daten-Eingabe-Pins angeschlossen.
- Oder einen offenen Stromkreis.
- In die 100 Ohm Differenzschaltung.
- 20 80 %
- Verlust des Signals ist LVTTL. Logik 0 zeigt den normalen Betrieb an; Logik 1 zeigt, dass kein Signal erkannt wurde.
- Die Empfängerempfindlichkeit entspricht der Sinusmodulation der Stromversorgung von 20 Hz bis 1,5 MHz bis zu einem angegebenen Wert, der über das empfohlene Stromversorgungsfilternetz angewendet wird.
Elektrotechnik Eingabe / Ausgabe Eigenschaften
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkung | |
| Diff. Einstiegsspannungsschwankung | 120 | 820 | mVpp | 1 | |||
|
Tx Eingabe deaktivieren |
H | HIV | 2.0 | Vcc+0.3 |
V |
||
| L | VIL | 0 | 0.8 | ||||
|
Tx Ausgangsfehler |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| Eingangsdifferenz Impedanz | Zinn | 100 | Ohm | ||||
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkung | |
| Diff. Ausgangsspannungsschwankung | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS Ausgabe |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
Anmerkungen:
1. TD+/- sind innerlich AC gekoppelt mit einer 100Ω-Differenzschließung im Modul.
2. Tx Fault und Rx LOS sind offene Kollektor-Ausgänge, die mit 4,7k bis 10kΩ Widerständen auf der Hostplatine aufgerollt werden sollten.
3. RD+/--Ausgänge sind intern AC-gekoppelt und sollten mit 100Ω (Differenz) am Benutzer SERDES beendet werden
Optische Eigenschaften
Übertrager
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Betriebswellenlänge | λC | 1260 | 1310 | 1360 | m | |
| Ausgangsleistung (Aktiviert) | Das ist Po. | - 9 | -3 | dBm | 1 | |
| Aussterbungsquote | Notfall | 10 | dB | 1 | ||
| RMS-Spektralbreite | Δλ | 4 | m | |||
| Aufstiegs-/Abstiegszeit (20% bis 80%) | Tr/Tf | 0.26 | ps | 2 | ||
| Ausgangsmaske | Telcordia GR-253-CORE und ITU-T G.957 kompatibel sind | |||||
1. Messung bei 2^23-1 NRZ PRBS-Muster
2. Definition der Augenmaske für Transmitter
| Parameter | Symbol | - Ich weiß nicht. | Typ | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Betriebswellenlänge | 1470 | 1510 | m | |||
| Empfindlichkeit | Psen | - 22 Jahre. | dBm | 1 | ||
| Min. Überlastung | Pimax | -3 | dBm | |||
| Losserklärungen | - Ich weiß. | - 36 | dBm | |||
| Vermögensverluste | Pd | - 24 Jahre. | dBm | 2 | ||
| Los-Hysterese | Pd-Pa | 0.5 | 6 | dB |
1. Messen mit Lichtquelle 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Wenn LOS deaktiviert ist, ist der RX-Daten+/- Ausgang der Signalleistung.
Ausrüstung Definitionen und Funktionen
| PIN-Nummer | Name | Funktion | Anmerkungen |
| 1 | VeeT | Tx-Boden | |
| 2 | Tx-Fehler | Tx Fehleranzeige, Offener Kollektor-Ausgang | 1 |
| 3 | Tx deaktivieren | LVTTL-Eingang, innere Aufziehung, Tx deaktiviert bei H | 2 |
| 4 | Modul-DEF2 | 2 Leitungs-Serie-Schnittstellen für Dateneingabe/Ausgabe (SDA) | 3 |
| 5 | Modul-DEF1 | 2 Draht serielle Schnittstelle Clock-Eingang (SCL) | 3 |
| 6 | Modul-DEF0 | Modell Angabe der Gegenwart | 3 |
| 7 | Auswahl der Rate | Keine Verbindung. | |
| 8 | Los | Rx Signalverlust, Offener Sammler-Ausgang, aktiv | 4 |
| 9 | VeeR | Rx Boden | |
| 10 | VeeR | Rx Boden | |
| 11 | VeeR | Rx Boden | |
| 12 | - Ich weiß nicht. | Umgekehrte empfangene Daten | 5 |
| 13 | Forschung und Entwicklung | Erhaltene Daten aus | 5 |
| 14 | VeeR | Rx Boden | |
| 15 | VccR | Rx Stromversorgung | |
| 16 | VccT | Tx Stromversorgung | |
| 17 | VeeT | Tx-Boden | |
| 18 | TD+ | Daten in | 6 |
| 19 | TD- | Umgekehrte Datenübertragung in | 6 |
| 20 | VeeT | Tx-Boden |
Anmerkungen:
- Bei hoher Leistung deutet diese auf einen Laserfehler hin, bei niedrigeren auf einen normalen Betrieb.
- TX deaktivieren ist ein Eingang, der verwendet wird, um die optische Ausgabe des Transmitters abzuschalten.8, < 2,0 V): Unbestimmt Hoch (2,0 V ~ Vcc + 0,3 V): Sender deaktiviert Offener: Sender deaktiviert
- Mod-Def 0,1,2. Dies sind die Modul-Definitionspins. Sie sollten mit einem 4,7K Ω 10KΩ-Widerstand auf der Hostplatine gezogen werden. Die Aufzugsspannung muss VccT oder VccR sein.
- Mod-Def 0 wurde vom Modul geerdet, um anzuzeigen, dass das Modul vorhanden ist Mod-Def 1 ist die Uhrlinie von zwei Draht serielle Schnittstelle für serielle ID
- Mod-Def 2 ist die Datenlinie der zwei-Draht-Serie-Schnittstelle für die serielle ID
- Bei hoher Leistung zeigt dieser Signalverlust (LOS) an. Niedrig zeigt den normalen Betrieb an.
- RD+/-: Dies sind die Differenzialempfängerausgänge. Es handelt sich um Wechselstrom-gekoppelte 100Ω-Differentialleitungen, die mit 100Ω (Differential) am Benutzer-SERDES beendet werden sollten.Die Wechselstromkopplung erfolgt innerhalb des Moduls und ist daher nicht auf der Hostplatine erforderlich.
- TD+/-: Dies sind die Differentialtransmitter-Eingänge.Die Wechselstromkopplung erfolgt innerhalb des Moduls und ist daher nicht auf der Hostplatine erforderlich.
Digitale Diagnostik Funktionen
Die TAKFLY TK-B3424-3LCD20-Transceiver unterstützen das im SFP-MSA definierte 2-draht-seriale Kommunikationsprotokoll. Es ist sehr eng mit dem im GBIC-Standard definierten E2PROM verwandt.mit einer Breite von mehr als 20 mm,.
Die Standard-SFP-Serie-ID ermöglicht den Zugriff auf Identifikationsinformationen, die die Fähigkeiten des Transceivers, Standard-Schnittstellen, Hersteller und andere Informationen beschreiben.
Darüber hinaus bieten TAKFLY SFP-Transceiver eine einzigartige erweiterte digitale diagnostische Überwachungsschnittstelle, die einen Echtzeitzugriff auf Betriebsparameter des Geräts wie die Transceivertemperatur,Laserverzerrungsstrom, übertragene optische Leistung, empfangene optische Leistung und Transceiver-Versorgungsspannung.die die Endnutzer warnt, wenn bestimmte Betriebsparameter außerhalb eines herkömmlichen Normalbereichs liegen.
Die SFP MSA definiert eine 256-Byte-Speicherkarte in E2PROM, die über eine 2-drahtreihe serielle Schnittstelle an der 8-Bit-Adresse 1010000X (A0h) zugänglich ist.Die digitale diagnostische Überwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), so dass die ursprünglich definierte serielle ID-Speicherkarte unverändert bleibt.und ist somit vollständig rückwärtskompatibel mit der GBIC-Spezifikation und der SFP Multi Source Agreement.
Die Betriebs- und Diagnoseinformationen werden von einem Digital Diagnostics Transceiver Controller (DDTC) im Inneren des Transceivers überwacht und berichtet, auf das über eine 2-drahtreihe serielle Schnittstelle zugegriffen wird.Wenn das serielle Protokoll aktiviert ist, wird das serielle Taktsignal (SCL, Mod Def 1) vom Host erzeugt. Die positive Kante schickt Daten in den SFP-Transceiver in die Segmente des E2PROM, die nicht schreibgeschützt sind.Die negative Kante Uhr Daten vom SFP-Transceiver. Das serielle Datensignal (SDA, Mod Def 2) ist bidirektional für die serielle Datenübertragung. Der Host verwendet SDA in Verbindung mit SCL, um den Beginn und das Ende der seriellen Protokollaktivierung zu markieren.Die Erinnerungen sind als eine Reihe von 8-Bit-Datenwörtern organisiert, die einzeln oder sequenziell angesprochen werden könnenDie digitale Diagnostik für den TK-B3424-3LCD20 ist standardmäßig intern kalibriert.
Typisch Schnittstelle Schaltkreis
Paket Abmessungen
Regulierung Einhaltung der Vorschriften
| Merkmal | Referenzen | Leistung |
| Elektrostatische Entladung (ESD) | Einheitliche Kennzeichnung | Kompatibel mit den Normen |
| Elektromagnetische Interferenzen (EMI) | FCC Teil 15 Klasse B EN 55022 Klasse B (CISPR 22A) | Kompatibel mit den Normen |
| Laser-Augensicherheit | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Laserprodukt der Klasse 1 |
| Komponentenerkennung | IEC/EN 60950, UL | Kompatibel mit den Normen |
| ROHS | 2002/95/EG | Kompatibel mit den Normen |
| EMV | Einheitliche Prüfverfahren | Kompatibel mit den Normen |
