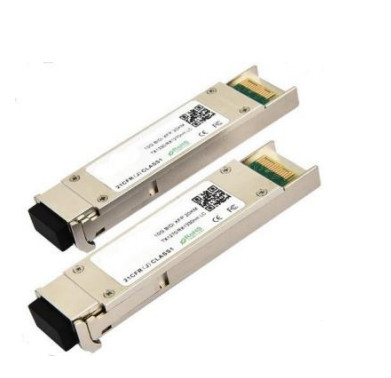

10Gbps XFP Bidirektionale Transceiver, 60KM Reichweite Tx1270/1330nm / Rx1330/1270nm
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | TK-Bxx92-3LCD60 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Lieferzeit: | 3-7 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, |
|
Detailinformationen |
|||
| Verhältnis: | 50/50 | Wellenlänge in der Mitte: | 1450nm |
|---|---|---|---|
| Einsetzungsverlust: | ≤ 0,3 dB | Gewicht der Packung: | 10 g |
| Art der Packung: | Nackte Faser, 900um Loose Tube, 2mm Kabel | Wavelegth: | 1310 nm |
| Achsenausrichtung: | Langsame Achse oder schnelle Achse | Wellenlängenbereich: | 1310nm, 1550nm |
| Anwendung: | Optische Kommunikationssysteme | Teilerverhältnis: | 98/2 |
| Speichertemperatur: | -40°C bis +85°C | Anschlussnummer: | 1X2 |
| Faserlänge: | 1m | Fasern: | PM Corning 980nm-Faser |
| Leistungskapazität: | Hohe Macht | ||
| Hervorheben: | 1330nm XFP Bidirektionaler Transceiver,60KM XFP Bidirektionaler Transceiver,10Gbps XFP-Bidirectional-Transceiver |
||
Produkt-Beschreibung
Beschreibung
- TAKFLY XFP-TKBxx92-3LCD60 ist mit der IEEE803.3ae 10Gbase-Bx. und Übertragungsdistanz von bis zu 60 km auf SMF kompatibel.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Eigenschaften
- Unterstützt Bitraten von 9,95 Gbit/s bis 10,5 Gbit/s
- - Ich weiß.XFP-Fußabdruck mit Warmstecker
-
Maximale Verbindungslänge von 60 km mit SMF
-
1270/ 1330nm DFB-Lasersender und 1330/ 1270nm-Empfänger
-
XFP-MSA-Paket mit LC-Anschluss
-
Keine Bezugsuhr erforderlich
-
Rückenunterstützung.
-
+3,3V, +1,8V Stromversorgung
-
Leistungsausfall < 2 W
-
Kompatibel mit RoHS
-
eingebaute digitale Diagnosefunktionen
-
Temperaturbereich von 0°C bis 70°C
Anwendungen
- 10GBASE-ER 10G Ethernet bei 10,3125 Gbps
- 10GBASE-EW 10G Ethernet bei 9,953 Gbps
- 1200-SM-LL-L 1-0G Glasfaserkanal bei 10,51875 Gbps
Absolute Höchstratings
| Parameter | Symbol | Min.. | Typ. | Maximal. | Einheit | Anmerkung |
| Speichertemperatur | Z | - 40 | - | 85 | oC | |
| Lagerung Umgebungsfeuchtigkeit | HA | 5 | - | 95 | % | |
| Betriebsrelative Luftfeuchtigkeit | RH | - | - | 85 | % | |
| Stromversorgungsspannung | VCC | - Oh, nein, nein.3 | - | 4 | V | |
| Signaleingangsspannung | VCC | Vcc-0 ist nicht gut.3 | - | Vcc+0.3 | V |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Min.. | Typ. | Maximal. | Einheit | Anmerkung |
| Betriebstemperatur der Umgebung | TA | 0 | - | 70 | oC | Ohne Luftstrom |
| Stromversorgungsspannung | VCC | 3.14 | 3.3 | 3.47 | V | |
| Stromversorgungsstrom | ICC | - | - | 450 | mA | |
| Datenrate | BR | 10.3125 | Gbit/s | |||
| Übertragungsdistanz | TD | 2 | - | 60 | Kilometer | Anmerkung (1) |
| Gekoppelte Fasern | Einzelmodusfaser | ITU-T G.652 | ||||
Anmerkungen:
1) Messen mit SMF
Spezifikation des Sender
| Parameter | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Durchschnittsstartleistung | Dienststelle | 2 | - | 6 | dBm | |
| Durchschnittliche Ausgangsleistung (Laser ausgeschaltet) | Ausgang von F |
- |
- |
- 30 | dBm | Anmerkung (1) |
| Amplitude der optischen Modulation | OMA | -3 | - | - | dBm | Anmerkung (1) |
| Mittelwellenlängenbereich | λC | 1270/1330 | m | |||
| Verringerung des Abstands zum Seitenmodus | SMSR | 30 | - | - | dB | |
| Frequenzbandbreite ((-20dB) | σ | - | - | 1 | m | |
| Aussterbungsquote | Notfall | 3.5 | 6 | - | dB | Anmerkung (2) |
| Ausgangsmaske | Einheitlich mit FC_PI_40 | Anmerkung (2) | ||||
1) Die optische Leistung wird in SMF
2) Messen mit RPBS 2^31-1 Prüfmuster @10.3125Gbs
Spezifikation des Empfängers
| Parameter | Symbol | Min.. | Typ. | Maximal. | Einheit | Anmerkung |
| Eingangsoptische Wellenlänge | LIN | 1330/1270 | m | |||
| Empfängerempfindlichkeit im Durchschnitt | PIN-Nummer | - | - | - 20 | dBm | Anmerkung (1) |
| Eintrittssättigungsleistung (Überlastung) | PSAT | 0.5 | - | - | dBm | Anmerkung (1) |
| Losserklärungen | PA-Funktion | - 30 | - | - | dBm | |
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | PD-Krankheit | - | - | - 25 Jahre. | dBm | |
| LOS - Hysterese | PHys | 0.5 | - | 4 | dB |
Anmerkung:
1) Messen mit RPBS 2^31-1 Prüfmuster @10.3125Gbs BER=<10^-12 ER=6DB
Eigenschaften der elektrischen Schnittstelle
| Parameter | Symbol | Min.. | Typ. | Maximal. | Einheit | Anmerkung |
| Gesamtstromversorgung | Icc | - | - | 350 | mA | |
| Übertrager | ||||||
| Differentielle Dateneingangsspannung | VDT | 120 | - | 820 | mVp-p | |
| Differenzleitungs-Eingangsimpedanz | RIN | 85 | 100 | 115 | Ohm. | |
| Ausgangsschwerpunkt des Senderfehlers | VFaultH | 2.4 | - | Vcc | V | |
| Ausgangsschwäche des Senders | VFaultL | - Oh, nein, nein.3 | - | 0.8 | V | |
| Spannung des Transmitters deaktivieren | VDisH | 2 | - | Vcc+0.3 | V | |
| Transmitter deaktivieren Spannung-niedrig | VDisL | - Oh, nein, nein.3 | - | 0.8 | V | |
| Empfänger | ||||||
| Differentielle Datenausgangsspannung | VDR | 300 | - | 850 | mVp-p | |
| Differentialleitungs-Ausgangsimpedanz | Wege | 80 | 100 | 120 | Ohm. | |
| Receiver LOS Ziehen Sie den Widerstand | RLOS | 4.7 | - | 10 | Kohm | |
| Ausgabe von Daten Aufstieg/Abstieg | tr/tf | 20 | - | - | ps | |
| Los-Ausgangsspannung | VLOSH | 2 | - | Vcc | V | |
| Los-Ausgangsspannung niedrig | VLOSL | - Oh, nein, nein.3 | - | 0.4 | V | |
Ausrüstung Beschreibung
|
Ausrüstung |
Die Logik |
Symbol |
Name/Beschreibung |
Anmerkung |
| 1 | GND | Modul Boden | 1 | |
| 2 | VEE5 | Optional ¥5.2 Stromversorgung ¥ nicht erforderlich | ||
| 3 | LVTTL-I | Mod-Diesel | Modul De-Select; Wenn niedrig gehalten wird, kann das Modul auf Serienschnittstellenbefehle mit zwei Drähten reagieren | |
| 4 | LVTTL-O | Unterbrechen | Unterbrechen (Streifen); zeigt das Vorhandensein einer wichtigen Bedingung an, die über die serielle 2-drahtartige Schnittstelle gelesen werden kann | 2 |
| 5 | LVTTL-I | TX_DIS | Sender deaktiviert; Sender Laserquelle ausgeschaltet | |
| 6 | VCC5 | +5 Stromversorgung | ||
| 7 | GND | Modul Boden | 1 | |
| 8 | VCC3 | +3,3V Stromversorgung | ||
| 9 | VCC3 | +3,3V Stromversorgung | ||
| 10 | LVTTL-I | SCL | Serielle 2-drahtartige Schnittstellenuhr | 2 |
| 11 | LVTTLI/O | SDA | Serielle Datenleitung mit 2-Draht-Schnittstelle | 2 |
| 12 | LVTTL-O | Mod_Abs | Modul fehlt, zeigt an, dass das Modul nicht vorhanden ist. | 2 |
| 13 | LVTTL-O | Mod_NR | Modul Not Ready; XGIGA definiert es als logische OR zwischen RX_LOS und Verlust von Lock in TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Empfänger Signalverlustindikator | 2 |
| 15 | GND | Modul Boden | 1 | |
| 16 | GND | Modul Boden | 1 | |
| 17 | CML-O | - Ich weiß nicht. | Empfänger umgekehrter Datenausgang | |
| 18 | CML-O | Forschung und Entwicklung | Empfänger nicht umgekehrter Datenausgang | |
| 19 | GND | Modul Boden | 1 | |
| 20 | VCC2 | +1,8V Stromversorgung nicht erforderlich | ||
|
21 |
LVTTL-I |
P_Abwärts/RST |
Power Down; Wenn hoch, stellt das Modul in den Standby-Modus mit geringer Leistung und an der fallenden Kante von P_Down startet ein Modul-Reset | |
| Zurücksetzen; Die fallende Kante führt zu einem vollständigen Zurücksetzen des Moduls einschließlich der seriellen Schnittstelle mit zwei Drähten, was einem Stromkreislauf entspricht. | ||||
| 22 | VCC2 | +1,8V Stromversorgung nicht erforderlich | ||
| 23 | GND | Modul Boden | 1 | |
| 24 | PECL-I | Nachfolgend wird die | Referenzuhr nicht umgekehrter Eingang, Wechselstrom auf der Hostplatine gekoppelt | 3 |
| 25 | PECL-I | Nachstehend sind die folgenden Angaben zu entnehmen: | Referenzuhr umgekehrter Eingang, Wechselstrom an der Hostplatine gekoppelt | 3 |
| 26 | GND | Modul Boden | 1 | |
| 27 | GND | Modul Boden | 1 | |
| 28 | CML-I | TD- | Umgekehrte Dateneingabe des Senders | |
| 29 | CML-I | TD+ | Nicht umgekehrte Dateneingabe des Sender | |
| 30 | GND | Modul Boden | 1 |
Anmerkungen:
1) Der Modulkreislauf ist vom Modulchassis im Modul isoliert.
2) Öffnen Sie den Kollektor; ziehen Sie ihn mit 4,7 k 10 Kohms auf dem Hostboard auf eine Spannung zwischen 3,15 V und 3,6 V.
3) Der XFP-10GER benötigt keine Referenzuhrinput, wenn vorhanden, wird sie ignoriert.
Empfohlener Block Schaltkreis
Umriss Abmessungen
Einhaltung der Vorschriften
| Merkmal | Referenzen | Leistung |
| Elektrostatische Entladung (ESD) | Einheitliche Kennzeichnung | Kompatibel mit den Normen |
| Elektromagnetische Interferenzen (EMI) |
FCC Teil 15 Klasse B EN 55022 Klasse B (CISPR 22A) |
Kompatibel mit den Normen |
| Laser-Augensicherheit | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Laserprodukt der Klasse 1 |
| Komponentenerkennung | IEC/EN 60950, UL | Kompatibel mit den Normen |
| ROHS | 2002/95/EG | Kompatibel mit den Normen |
| EMV | Einheitliche Prüfverfahren | Kompatibel mit den Normen |
