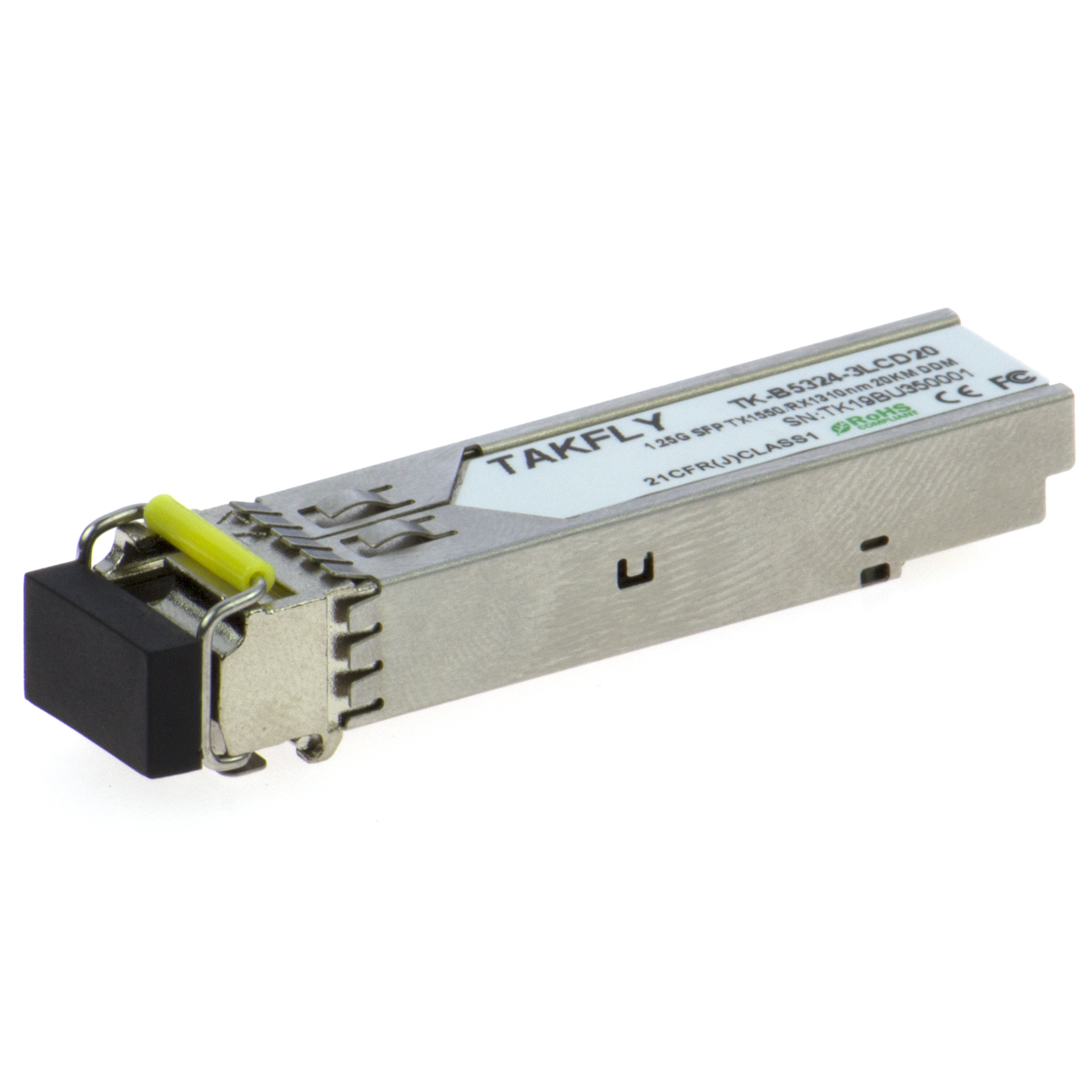

1.25G Sc Tx1550 Rx1310 SFP-1G-BXD-10 Verdrahtungshandbuch-SFP LX 3KM 10KM 20KM 1G 1000Base BIDI SFP LC
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Takfly |
| Zertifizierung: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Modellnummer: | TKSFPGEBD151310D-L, TKSFPGEBD151310D-S |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Paar |
|---|---|
| Preis: | USD 3 ~ USD 6 |
| Verpackung Informationen: | Blasenkasten + -spone + -karton |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram, Paypal, L/C |
| Versorgungsmaterial-Fähigkeit: | 30000pcs/month |
|
Detailinformationen |
|||
| Geschwindigkeit: | 1.25Gbps | Getriebe-Abstand: | 10~20km |
|---|---|---|---|
| Kompatible Schalter-Marke: | CISCO/HP/Huawei/H3C/Juniper/ZTE/........ | Wellenlänge: | Tx1310/Rx1550nm |
| Faser-Hafen: | LC, SC | Faserart: | Singlemode, einzelne Faser |
| Markieren: | SFP-1G-BXD-10,1.25G BiDi SFP,20KM bidi sfp |
||
Produkt-Beschreibung
1.25G Sc Tx1550 Rx1310 SFP-1G-BXD-10 Verdrahtungshandbuch-SFP LX 3KM 10KM 20KM 1G 1000Base BIDI SFP LC
Beschreibung
Die Transceivers 1.25G SFP-BIDI sind Hochleistung, die kosteneffektiven Module, die Daten-Verdoppelungklassiges von 1.25Gbps-/1.0625Gbps und 20km Getriebeabstand mit SMF stützen. Der Transceiver besteht aus drei Abschnitten: ein FP-Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht. Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel. Für weitere Informationen beziehen Sie bitte sich auf SFP MSA.
Eigenschaften
- Optische Schnittstelle einzelnen LC- oder Sc-Behälters konform
- Heiß-steckbarer SFP-Abdruck
- 1310nm FP Laser-Übermittler; 1550nm DFB Laser-Übermittler
- RoHS konform und bleifrei
- Bis 20km auf 9/125um SMF
- Metalleinschließung für niedrigere EMS
- Einzelne Stromversorgung 3.3V
- Ableitung der geringen Energie <600mw>
- Handelsbetriebstemperaturbereich: 0°C zu 70°C
- Digital-Diagnoseüberwachung optional
Anwendung
- Gigabit Ethernet
- Faser-Kanal
- Verdrahtungshandbuch-Anwendung
Produkt-Details
| Marke | Takfly/OEM | TX-Energie | -9~-3dbm |
| Formularart | SFP | RX Sens | -23dBm |
| Datenrate | 1.25Gpbs | Medien-Art | SMF |
| Wellenlänge | Tx1550/Rx1310 | DDM | Mit |
| Reichweite | 20KM | Gewicht | 0.02Kg |
| Verbindungsstück | LC | Lieferfrist | 3 Tage |
| Quelle | DFB+PIN | HTS-harmonisierter Code | 8517706000 |
| Temperatur | ℃ 0℃~+70 | Zertifikat | CER, RoHs, FCC |
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Maximal | Einheit |
| Versorgungs-Spannung | Vcc | -0,5 | 4,5 | V |
| Lagertemperatur | Ts | -40 | +85 | °C |
| Betriebsfeuchtigkeit | - | 5 | 85 | % |
Empfohlene Betriebsbedingungen
Tabelle 2 - empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | ||
| Funktionierende Gehäusetemperatur | Standard | Tc | 0 | +70 | °C | ||
| Stromversorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V | ||
| Stromversorgung gegenwärtig | Icc | 300 | MA | ||||
| Datenrate | Gigabit Ethernet | 1,25 | Gbps | ||||
| Faser-Kanal | 1,063 | ||||||
Optische und elektrische Eigenschaften (DFB und PIN, 20km Reichweite)
Optische und elektrische Eigenschaften der Tabelle-3 -
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | ||
| Übermittler | ||||||||
| Mitte-Wellenlänge | λc | 1530 | 1550 | 1570 | Nanometer | |||
| Spektralbreite (- 20dB) | ∆λ | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||||
| Durchschnittliche Spitzenleistung | Schellfisch | -9 | -3 | dBm | 1 | |||
| Löschungs-Verhältnis | ER | 9 | DB | |||||
| Optischer Aufstieg/Abfallzeit (20%~80%) | tr/tf | 0,26 | ns | |||||
| Dateneingabe Schwingen-Differenzial | VIN | 400 | 1800 | Millivolt | 2 | |||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | |||
| TX-Sperrung | Sperrung | 2,0 | Vcc | V | ||||
| Ermöglichen Sie | 0 | 0,8 | V | |||||
| TX-Störung | Störung | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Empfänger | ||||||||
| Mitte-Wellenlänge | λc | 1260 | 1360 | Nanometer | ||||
| Empfänger-Empfindlichkeit | -23 | dBm | 3 | |||||
| Empfänger-Überlastung | -3 | dBm | 3 | |||||
| LOS De-erklären | LOSD | -24 | dBm | |||||
| LOS erklären | LOSA | -35 | dBm | |||||
| Los-Hysterese | 1 | 4 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 1800 | Millivolt | 4 | |||
| LOS | Hoch | 2,0 | Vcc | V | ||||
| Tief | 0,8 | V | ||||||
Anmerkungen:
1. Die optische Energie wird in SMF gestartet.
2. PECL-Input, innerlich Wechselstrom-verbunden und beendet.
3. Gemessen mit einer Testseite @1250Mbps PRBS 27 - 1, BRUSTBEEREN ≤1×10-12.
4. Innerlich Wechselstrom-verbunden.
Kompatibilität
Alle Takflys Transceivermodule sind offenes Ursprungs, können kodiert werden, um - mit den Produkten und den Geräten der bedeutenden Marken, wie Intel, Dell, Finisar, Arista, HP, Ericsson, Mellanox, Wacholderbusch, HUAWEI, H3C, etc. kompatibel völlig zu sein. Für die Geräte anderer Marken spezifizieren Sie bitte wann die Einrichtung, damit wir entsprechende Codes für Ihre einfache Anwendung schreiben können.
Maß
FAQ:
Q: Erbringen Sie Soem-Dienstleistung?
: Ja können wir Ihr Logo oder Aufkleber auf den Produkten oder auf dem Kasten drucken.
Q: Können Sie freie Proben zur Verfügung stellen?
: Einige von niedrigen Wertproben können für Sie frei sein, aber Sie benötigen Lohn für die Versandkosten.
Q: Wie können Sie der Qualität garantieren?
: Errichten Sie auf unserem perfekten Qualitätssicherungssystem, alle unsere Produkte waren 100%, das vor dem Versand geprüft wird.
Q: Was ist Ihre Lieferfrist?
: Im Allgemeinen Probe: 3~5 Werktage. Formaler Auftrag: 7-10 Werktage.
Q: Was ist Ihre Zahlungsbedingungen?
: Wir nehmen T/T, Western Union, Paypal, L/C an
Für Proben: Zahlung 100%. Formaler Auftrag: 30%~100% als Ablagerung, Balancenzahlung vor Versand.
