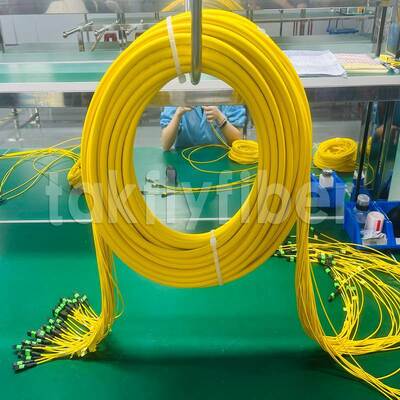

Takfly 288-Faser MPO/MTP Ultra-Density Patchkabel
Produktdetails:
| Herkunftsort: | Shenzhen, China |
| Markenname: | Takfly/OEM |
| Zertifizierung: | CE, ISO, RoHS, GS |
| Modellnummer: | MPO-/MTPverbindungskabel |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | US $9.88-US $19.88/ Pcs |
| Verpackung Informationen: | Pp. bauschen sich dann im Karton |
| Lieferzeit: | Tag 3-7working |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 50000 Stück/Monat |
|
Detailinformationen |
|||
| Kern: | Multicore | Stecker A: | SC |
|---|---|---|---|
| Stecker B: | MPO/MTP | Fasermodus: | 50/125um |
| Kabeldurchmesser: | 0.9/2.0/3.0 | Polnischer Typ: | PC/APC |
| Rückflussverlust: | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Abweichung von den Vorschrift | Einfügedämpfung: | 0.35 dB Max (0.15 dB Typ.) |
| Außenscheide Material: | PVC/LSZH | Statischer/Dynamischer Biegeradius: | 10D/20D |
| HS-Code: | 854470000 | Geschlecht: | Männlich weiblich |
| Hervorheben: | 288-Faser MPO Patchkabel,Ultra-Density MTP Patchkabel,Hochleistungs-MPO-MTP-Kabel |
||
Produkt-Beschreibung
Takfly 288-Fiber MPO/MTP-Ultra-Density-Patch-Schnur
Eine hochfaserfähige Trunk-Kabellösung für die Infrastruktur der nächsten Generation in der Hyperskala mit Unterstützung von 400G/800G und aufstrebenden optischen 1,6T-Netzwerken.
Produktübersicht
Das 288-faserige MPO/MTP-Patch-Kabel ist für Hyper-Umgebungen entwickelt, in denen die Portdichte und das Link-Budget von entscheidender Bedeutung sind.Verwendung der präzise geformten MT-Ferrule-Technologie mit hochgenauen Führungsspitzen, dieses Stammkabel ausrichtet Hunderte von Fasern innerhalb eines kompakten Fußabdrucks für einen schnellen Einsatz.
Es gibt zwei Leistungsstufen:Standardqualitätbietet einen typischen Einsatzverlust von 0,35 dB, währendNiedrigverlustgradJede Baugruppe wird zu 100% in der Fabrik getestet auf Einfügungsverlust, Rückkehrverlust und 3D-Endflächengeometrie.
Wesentliche Merkmale
- 288 Fasernin einem einzigen großen Stamm (anpassbare Zählungen verfügbar)
- Präzisionsgeformte MT-Ferrule mit Untermikronen-Richtung der Führerspitze
- Leistung bei geringem Verlust: typische IL ≤0,20 dB, maximale IL ≤0,35 dB
- Standardleistung: typische IL ≤0,35 dB, maximale IL ≤0,70 dB
- Kompatibilität zwischen SM (G.652 / G.655 / G.657) und MM (OM1-OM5)
- Kleinstrunder oder flacher Bandkabel
- PVC- oder LSZH-Außenhülle
- Vollständige Steuerung der Polarität Typ A / B / C mit farbcodierten Stiefeln
- Männliche (gepinzte) und weibliche (ungepinierte) Steckverbinderkonfigurationen
Technische Spezifikation
Optische Leistung
| Parameter | Standardgrad | Niedrigverlustgrad |
|---|---|---|
| Typischer Einsatzverlust | ≤ 0,35 dB | ≤ 0,20 dB |
| Maximaler Einsatzverlust | ≤ 0,70 dB | ≤ 0,35 dB |
| Rückkehrverlust (SM APC) | ≥ 60 dB | ≥ 60 dB |
| Rückkehrverlust (MM PC) | ≥ 20 dB | ≥ 20 dB |
| Prüfwellenlänge (SM) | 1310 / 1550 nm | 1310 / 1550 nm |
| Prüfwellenlänge (MM) | 850 / 1300 nm | 850 / 1300 nm |
Mechanische Haltbarkeit
| Parameter | Spezifikation |
|---|---|
| Paarungszyklen | ≥ 500 (ΔIL ≤ 0,2 dB) |
| Zugfestigkeit (2,0 mm Kabel) | ≥ 50 N |
| Wiederholbarkeit | ≤ 0,1 dB |
| Haltbarkeit | ≤ 0,2 dB |
| Austauschbarkeit | ≤ 0,2 dB |
Stabilität der Umwelt
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -20°C bis +70°C |
| Kurzfristige Höchsttemperatur | + 85°C |
| Speichertemperatur | -40 °C bis +80 °C |
| Feuchte-Wärme-Zyklus | ΔIL ≤0,3 dB nach 5 Zyklen (-10 °C bis +65 °C, 93% RH) |
| Schnelle Alterung | ΔIL ≤0,3 dB nach 168 Stunden bei +85°C |
| Aufbewahrung mit geringer Zeitdauer | ΔIL ≤0,2 dB nach 24 Stunden bei -40°C |
| Vibration und Schock | Einheitlich mit GR-1435-CORE |
Körperliche Eigenschaften
| Parameter | Auswahlmöglichkeiten |
|---|---|
| Faserzahl | 288 (anpassbar) |
| Kabelbau | Kleine Runde (≤4,5 mm OD) / Band (≤3,0 × 5,0 mm) |
| Material der Jacke | PVC / LSZH (CPR Bca / Cca / Dca) |
| Biegungsradius (statisch / dynamisch) | 10D / 20D |
| Verfügbare Längen | 0.5 m bis 200 m |
Einsatzszenarien
| Wirtschaftszweig | Typische Einsätze | Dichte Vorteil |
|---|---|---|
| Datenzentren in Hyperskala | Spine-to-leaf 800G-Trunks, KI-GPU-Clusterverbindungen | Ein einzelner Kofferraum ersetzt Dutzende von Doppelkabeln |
| Telekommunikationszentrale | ODF-Backbone-Upgrades, kohärente 400G-Optik bereit | Schnelle Bereitstellung mit MPO-LC-Break-out-Modulen |
| 5G-Infrastruktur | BBU/DU zu AAU/RU Front- und Midhaul-Verbindungen | 60% schnellere Installation im Vergleich zur individuellen Faserspleißung |
| Industrielle Netze | Verstärkte Pflanzenbodenwirbel | Stoß-, Vibrations- und Schimmelbeständigkeit |
Herstellungsvorteile
- Produktionsmaßstab:30,000 m2 in Shenzhen F&E (6.000 m2) und Zhongshan Produktion (24.000 m2)
- Durchsatz:19 spezielle MPO-Linien mit mehr als 200.000 Stück pro Monat
- Fiberzähler Führung:Standard 288-Faser-Stämme mit Anpassung zur Verfügung
- Erweiterter Lebenszyklus:≥ 500 Paarungszyklen im Vergleich zum Branchendurchschnitt von 200 Zyklen
- Thermischer Kopfraum:Kurzzeitbetrieb bei +85°C
- Polarität Klarheit:Vollständige Unterstützung von Typ A/B/C mit Farbcodierung
- Umweltschutz:Vorgelegt sind vollständige Prüfberichte für Feuchtigkeit, thermischen Zyklus und Vibrationen
Anleitung zur Bestellung
Konfigurieren Sie Ihr Patch Cord nach den folgenden Spezifikationen:
- Fiberzahl:288 (andere Zahlen auf Anfrage verfügbar)
- Verlustgrad:Standard / Niedrigverlust
- Typ des Kabels:Mini-Runde / Band
- Hülle:PVC / LSZH
- Polnisch:PC / APC
- Polarität:Typ A / Typ B / Typ C
- Geschlecht:Männlich (mit Nadeln) / weiblich (ohne Nadeln)
- Längen:0.5 m bis 200 m
- Fanout:Verfügbare MPO-zu-LC/SC/FC-Ausbruchkabel
Beispiel für die Bestellcode
Die Bezeichnung "Rund-LZH-10M-APC-TYPE-MALE" ist die Bezeichnung, die für die Bezeichnung "Rund-LZH-10M-APC-TYPE-MALE" verwendet wird.
Qualitätssicherung
- 100% IL / RL-Tests mit individuellen Prüfberichten
- 3D-Interferometerinspektion (Radius, Faserhöhe, Verlagerung der Spitze)
- Einheitliche Prüfverfahren für die Prüfung der EIA/TIA-604
- Zertifizierungen: CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Rückverfolgbarkeit der Chargen durch eindeutige Seriennummern
Häufig gestellte Fragen
Wer stellt diese Patch-Cords her?
Takfly Communications, gegründet im Jahr 2000, ist ein nationales High-Tech-Unternehmen mit 30.000 m2 Produktionsfläche (6.000 m2 Hauptsitz in Shenzhen, 24.000 m2 Werk in Zhongshan).Die Abteilung MPO betreibt 19 eigene Produktionslinien mit einer Leistung von mehr als 200,000 Stück pro Monat, für Partner wie Corning, Amphenol, NVIDIA und Coherent in 128+ Ländern.
Was ist die MOQ?
Ein Stück für die Proben.
Wie sind die Zahlungs- und Versandbedingungen?
T/T, Western Union und PayPal sind Standard.000Die Versandoptionen umfassen EXW über DDP, mit Luftfracht (DHL, FedEx, UPS) für dringende Bedürfnisse und Seefracht für Großlast.
Was ist die Vorlaufzeit?
Standardartikel werden in 2-3 Tagen versandt.
Wird OEM/ODM unterstützt?
Ja, kundenspezifische Gehäuse, Logos, Jackenfarben, Testberichte und Baugruppen sind unter MNDA-Schutz erhältlich.
Welche Garantie wird gewährt?
Ein Jahr ab Lieferung gegen Material- und Verarbeitungsfehler.
