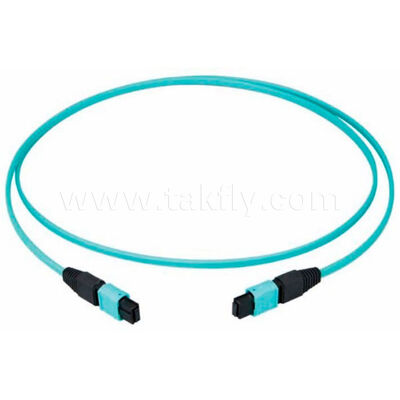

MPO MTP High-Density Multi-Fiber Patch Cord ️ 8/12/24 Kerne, geringer Verlust, 500 Paarungszyklen, IEC und TIA-konform
Produktdetails:
| Herkunftsort: | Shenzhen, China |
| Markenname: | Takfly/OEM |
| Zertifizierung: | CE, ISO, RoHS, GS |
| Modellnummer: | MPO-/MTPverbindungskabel |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | US $9.88-US $19.88/ Pcs |
| Verpackung Informationen: | Pp. bauschen sich dann im Karton |
| Lieferzeit: | Tag 3-7working |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 50000 Stück/Monat |
|
Detailinformationen |
|||
| Kern: | Multicore | Stecker A: | SC |
|---|---|---|---|
| Stecker B: | MPO/MTP | Fasermodus: | 50/125um |
| Kabeldurchmesser: | 0.9/2.0/3.0 | Polnischer Typ: | PC/APC |
| Rückflussverlust: | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Abweichung von den Vorschrift | Einfügedämpfung: | 0.35 dB Max (0.15 dB Typ.) |
| Außenscheide Material: | PVC/LSZH | Statischer/Dynamischer Biegeradius: | 10D/20D |
| Hs-Code: | 854470000 | Geschlecht: | Männlich weiblich |
| Hervorheben: | MPO-MTP-Patchkabel 24 Adern,verlustarmes MPO-MTP-Glasfaserkabel,IEC-konformes MPO-MTP-Patchkabel |
||
Produkt-Beschreibung
MPO-MTP-Multifaser-Patchkabel mit hoher Dichte
8/12/24 Kerne, verlustarm, 500 Steckzyklen, IEC- und TIA-konform
Produktübersicht
Die MPO/MTP-Mehrfaser-Steckverbinderserie wurde für hochdichte optische Verbindungen in Rechenzentren, Telekommunikationszentralen, CATV-Kopfstellen und Industrieumgebungen entwickelt. Eine präzisionsgeformte MT-Ferrule in Kombination mit hochpräzisen Führungsstiften gewährleistet die exakte Ausrichtung von bis zu 24 Fasern in einer einzigen Schnittstelle. Zwei Leistungsstufen – Standard und Low-Loss – stehen zur Verfügung, um den unterschiedlichen Anforderungen an das Verbindungsbudget gerecht zu werden. Alle Produkte erfüllen IEC 61754-7 und EIA/TIA-604-5 und werden zu 100 % im Werk getestet.
Hauptmerkmale

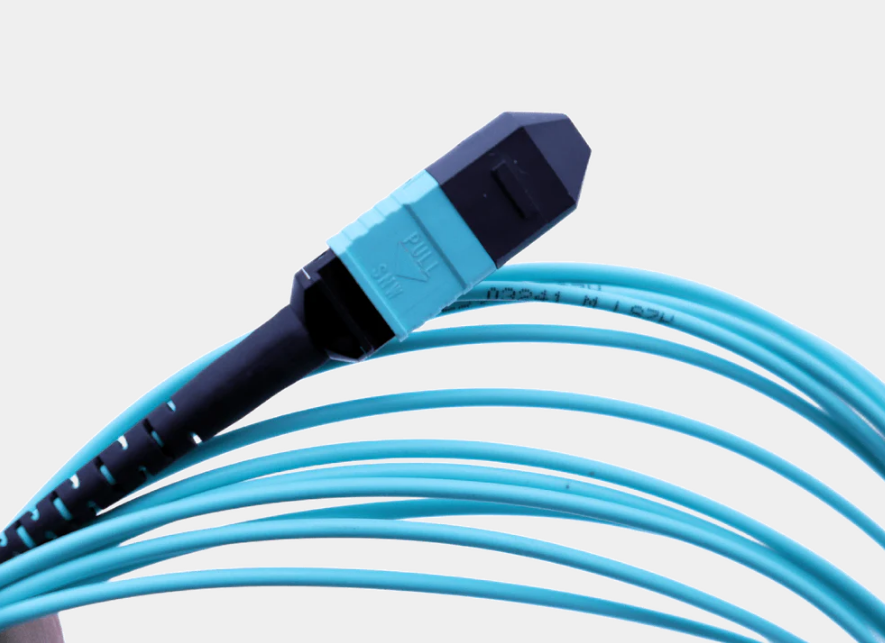

- Präzisionsgeformte MT-Ferrule für konsistente Kerngeometrie
- Hochpräzise Führungsstifte für zuverlässige Ausrichtung nach mehrmaligem Stecken
- Unterstützt 4, 8, 12 oder 24 Fasern in einem kompakten Formfaktor
- Standardverlust (≤0,35 dB typ. / ≤0,70 dB max) und geringer Verlust (≤0,20 dB typ. / ≤0,35 dB max)
- Kompatibel mit Singlemode- (G652, G655, G657) und Multimode-Fasern (OM1-OM5).
- Mehrere Kabeltypen: Mini-Rundkabel (≤ 4,5 mm Außendurchmesser) oder Bandkabel (≤ 3,0 × 5,0 mm)
- Manteloptionen: PVC oder LSZH (raucharm, halogenfrei)
- Polaritätsmanagement: Typ A, B, C mit Farbcodierung und Beschriftung
Verbesserte Leistungsmerkmale
Mechanische Haltbarkeit
- Paarungszyklen:≥500 (Einfügedämpfungsschwankung ≤0,2 dB)
- Zugfestigkeit:≥50N für 2,0-mm-Kabel (Stecker an Kabel)
- Vibration & Schock:Erfüllt die GR-1435-CORE-Anforderungen für den industriellen Einsatz
Umweltzuverlässigkeit
- Feuchte-Wärme-Zyklus:-10℃ bis +65℃, 93 % relative Luftfeuchtigkeit, 5 Zyklen → IL-Variation ≤0,3 dB
- Hochtemperaturalterung:85℃ für 168 Stunden → IL-Schwankung ≤0,3 dB
- Tieftemperaturlagerung:-40℃ für 24 Stunden → IL-Schwankung ≤0,2 dB
Unterstützung des Polaritätsmanagements
- Typ A (gerade):Schlüsselposition parallel zur Faserposition
- Typ B (umgekehrt):Schlüssel umgekehrt, Faserposition gespiegelt
- Typ C (paarweise):Benachbarte Faserpaare vertauscht
- Farbcodierte Stiefel und Etiketten zur einfachen Identifizierung verfügbar
Kompatibilität
Vollständig kompatibel mit allen Standard-MTP/MPO-Adaptern und Geräteports (QSFP-DD, OSFP, SFP-DD usw.). Es sind männliche (Stifte) und weibliche (keine Stifte) Versionen verfügbar.
Technische Spezifikationen
| Parameter | LC, SC, ST, FC (Einzelfaser) | MPO/MTP (Mehrfaser) |
|---|---|---|
| Endflächentyp | UPC/APC | PC / APC |
| Fasertyp | SM (G652, G655, G657); MM (OM1-OM5) | Dasselbe |
| Kernanzahl | 8, 12, 24 | Dasselbe |
| Kabeldurchmesser | 0,9 / 2,0 / 3,0 mm | Minirund: ≤4,5 mm Band: ≤3,0×5,0 mm |
| Einfügungsdämpfung (Standardqualität) | ≤0,3 dB (Einzelfaser) | Typ. ≤0,35 dB / Max ≤0,70 dB |
| Einfügungsdämpfung (niedriger Verlustgrad) | -- | Typ. ≤0,20 dB / Max ≤0,35 dB |
| Rückflussdämpfung (min.) | UPC SM: 40 dB; APC SM: 60 dB; UPC MM: 25 dB | SM-APC: 60 dB; MM-PC: 20 dB |
| Wellenlänge testen | SM: 1310/1550 nm; MM: 850/1300 nm | Dasselbe |
| Wiederholbarkeit | ≤0,1 dB | Dasselbe |
| Haltbarkeit | ≤0,2 dB | Dasselbe |
| Austauschbarkeit | ≤0,2 dB | Dasselbe |
| Betriebstemperatur | -20℃ ~ +70℃ | Dasselbe |
| Lagertemperatur | -40℃ ~ +80℃ | Dasselbe |
| Außenmantelmaterial | PVC / LSZH | Dasselbe |
| Biegeradius (statisch/dynamisch) | 10D / 20D | Dasselbe |
| Länge | Maßgeschneidert | Maßgeschneidert |
| Paarungszyklen | -- | ≥500 (ΔIL ≤0,2 dB) |
| Zugfestigkeit (2,0 mm Kabel) | -- | ≥50N |
| Feuchte-Hitze-Test | -- | ΔIL ≤0,3 dB nach 5 Zyklen |
| Hochtemperaturalterung | -- | ΔIL ≤0,3 dB nach 168 Stunden bei 85 °C |
Anwendungsszenarien
Rechenzentrum – 40G/100G/400G-Verbindungen
Beispiel:12-faseriges, verlustarmes MPO-Patchkabel, das QSFP-40G-SR4 mit dem Patching-Bereich verbindet.
Nutzen:Ersetzt 4 Duplex-LC-Paare und spart 75 % des Platzes im Kabelkanal.
Nutzen:Ersetzt 4 Duplex-LC-Paare und spart 75 % des Platzes im Kabelkanal.
Telekommunikationszentrale – Backbone-Upgrade
Beispiel:24-Faser-MPO-Flachbandkabel, das ODF-Subracks mit MPO-LC-Breakout-Modulen verbindet.
Nutzen:Schnelle Bereitstellung, bereit für kohärente 400G-Optiken.
Nutzen:Schnelle Bereitstellung, bereit für kohärente 400G-Optiken.
Industriell – robuste Verbindung
Beispiel:Vibrationsbeständiger MPO-Jumper, Betriebstemperatur -40℃ bis +85℃, Stoß- und Vibrationstests bestanden.
Nutzen:Salzsprüh- und Schimmelbeständigkeit für raue Umgebungen.
Nutzen:Salzsprüh- und Schimmelbeständigkeit für raue Umgebungen.
CATV Headend – Mehrkanal-Videoverteilung
Beispiel:1×12 MPO-Splitter, der 12 optische Empfänger versorgt.
Nutzen:Hohe Dichte, reduziert Kabelsalat.
Nutzen:Hohe Dichte, reduziert Kabelsalat.
Wettbewerbsvorteile
| Vergleich | Standard-MPO | Diese MPO/MTP-Serie |
|---|---|---|
| Typischer Einfügungsverlust | 0,5 dB | 0,35 dB (Standard) / 0,20 dB (geringer Verlust) |
| Paarungszyklen | 200 | ≥500 |
| Max. Betriebstemperatur | 70℃ | 85℃ (kurzfristig), 70℃ (langfristig) |
| Polaritätsmanagement | Optional | Vollständiger Typ A/B/C mit Farbcodierung |
| Umwelttestdaten | Nicht angegeben | Feuchte Hitze, thermischer Zyklus, Vibrationsberichte |
| Individuelle Längen | Beschränkt | Jede Länge von 0,5 m bis 200 m |
Bestellung und Anpassung
| Anpassungsoption | Auswahlmöglichkeiten |
|---|---|
| Kernanzahl | 8, 12, 24 |
| Verlustgrad | Standard / Geringer Verlust |
| Kabeltyp | Mini rund / Band |
| Außenmantel | PVC / LSZH |
| Endfläche | PC / APC |
| Polarität | Typ A / B / C |
| Geschlecht des Steckers | Stecker (mit Stiften) / Buchse (ohne Stifte) |
| Länge | 0,5 m ~ 200 m |

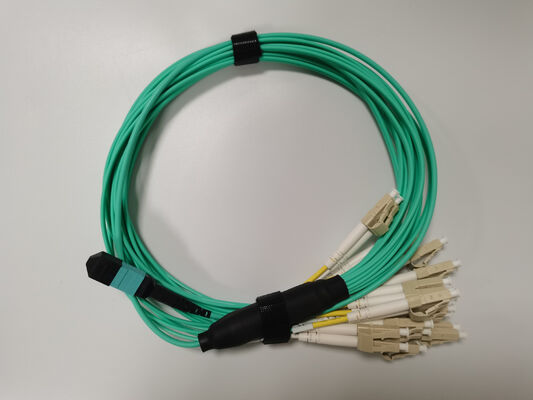

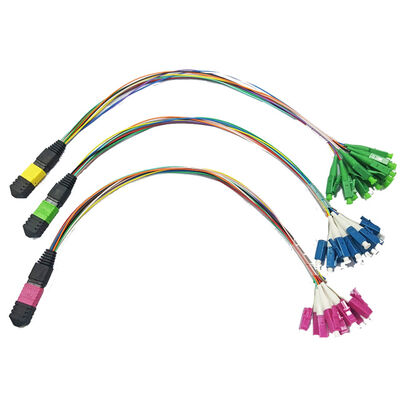

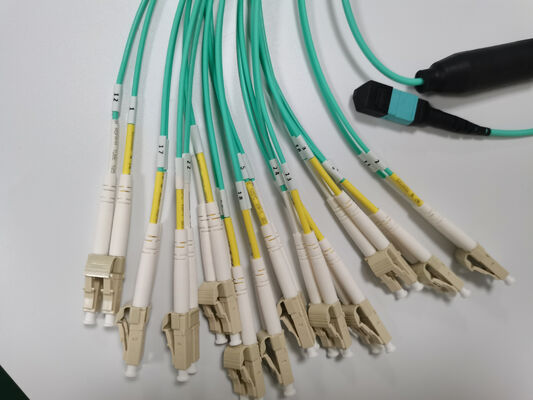

| Breakout-Fanout | MPO-zu-LC/SC-Breakout-Kabel verfügbar |
Beispiel für einen Bestellcode:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALEQualitätssicherung und Zertifizierungen

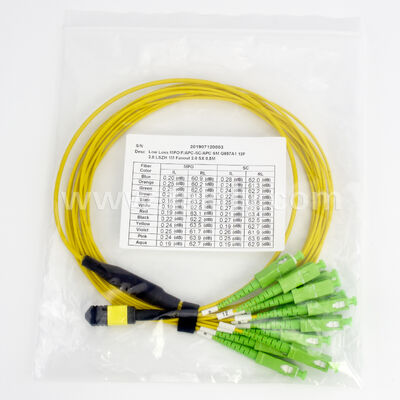

- 100 % IL & RL getestet- Jedem Patchkabel liegt ein Testbericht bei
- 3D-Interferometer-Inspektion- Krümmungsradius, Faserhöhe, Versatz gemäß IEC-Standards
- RoHS- und REACH-konform
- UL-gelistet(für LSZH-Materialien)
Produktzusammenfassung
Diese MPO/MTP-Mehrfaser-Patchkabelserie bietet Standard- und verlustarme Qualitäten, verbesserte mechanische Haltbarkeit (≥500 Steckzyklen), nachgewiesene Umgebungsstabilität (feuchte Hitze, Alterung bei hohen Temperaturen) und vollständiges Polaritätsmanagement (Typ A/B/C). Es ist ideal für hochdichte, hochzuverlässige Glasfaserverbindungen in Rechenzentren, Telekommunikation, CATV und Industrieanwendungen. Alle Spezifikationen sind werkseitig getestet und kundenspezifische Konfigurationen sind verfügbar.
Häufig gestellte Fragen
F: Sind Sie ein Hersteller?
A: Ja, wir sind ein im Jahr 2000 gegründeter Hersteller, FTTH-Lösungs- und Rechenzentrums-Gesamtlösungsanbieter in Shenzhen, China.
F: Was ist Ihr MOQ?
A: MOQ kann 1 Stück betragen, aber der Preis ist nicht wettbewerbsfähig. Je größer die Menge, desto wettbewerbsfähiger wird der Preis.
F: Können Sie den FOB-Preis angeben?
A: Ja. Wir können per Flugzeug, DHL, TNT, UPC, FEDEX usw. liefern. Bei großen Mengen liefern wir es auf dem Seeweg. Wir können Ihnen einen Preis mit Fracht und Vorlaufzeit nennen, nachdem Sie uns detaillierte Anforderungen mit Menge mitgeteilt haben. Wir haben wettbewerbsfähige Speditionen. Für weitere Lösungen können Sie uns gerne kontaktieren.
F: Wie ist Ihre Qualität?
A: Unsere Produktion entspricht der europäischen Norm IEC. CE-, ISO-, RoHS-, CPR- und ANATEL-zertifiziert. Alle Produkte werden vor der Auslieferung zu 100 % getestet.
F: Wie lange ist Ihre Vorlaufzeit?
A: Das hängt von der Menge und den Produkten ab. Für Glasfaser-Patchkabel kann die Vorlaufzeit bei 5000 Stück 2-3 Werktage betragen. Wir halten die regulären Produkte auf Lager. Auch dringende Bestellungen können wir bearbeiten.
F: Was ist Ihre Garantie?
A: Abhängig vom jeweiligen Produkt haben wir ab der Lieferung 1 Jahr Garantie auf das Patchkabel, haften jedoch nur für nicht künstliche Schäden. Bei künstlichen Schäden können wir diese kostenlos für Sie reparieren, die Fracht wird von Ihrer Seite übernommen.
F: Was ist Ihre Verpackung?
A: Internationales Exportstandardpaket. Wenn Sie Ihr Logo auf die Verpackung drucken müssen, teilen Sie uns dies bitte mit, bevor wir ein Angebot abgeben.
F: Können Sie OEM/ODM anbieten?
A: Ja, das können wir. Alle Produkte akzeptieren OEM/ODM. Wir können die Vertraulichkeitsvereinbarung unterzeichnen.
F: Kann ich eine Probe haben?
A: Es hängt davon ab, welche Produkte ein kostenloses Muster für weniger als 10 USD bietet. Die Fracht wird vom Käufer vor der Lieferung bezahlt.
F: Wie kann ich bestellen?
A:
- Senden Sie uns E-Mails oder Anfragen mit Produktname, Spezifikation und Menge. Geben Sie Ihre Empfangsadresse an, wenn Sie einen FOB-, CIF- oder CFR-Preis benötigen.
- Wir unterbreiten Ihnen unser Angebot mit Vorlaufzeit.
- Nachdem das Angebot bestätigt wurde, senden wir Ihnen einen PI mit unserem Bankkonto.
- Die Produktion wird nach Zahlungseingang veranlasst.
- Bestätigen Sie den Empfänger vor der Zustellung mit Ihnen.
- Die Sendungsverfolgungsnummer wird Ihnen nach der Lieferung mitgeteilt.
F: Wie lautet Ihre Zahlungsfrist?
A: T/T, Western Union, Paypal, sofort. Bei großen Beträgen kann eine Anzahlung von 50 % im Voraus und eine Restzahlung von 50 % vor der Lieferung erfolgen.
