Hochleistungs-MPO/MTP-Patch-Cord 8/12/24 Fasern, geringer Verlust, IEC- und TIA-konform
Produktdetails:
| Herkunftsort: | Shenzhen, China |
| Markenname: | Takfly/OEM |
| Zertifizierung: | CE, ISO, RoHS, GS |
| Modellnummer: | MPO-/MTPverbindungskabel |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 STÜCK |
|---|---|
| Preis: | US $9.88-US $19.88/ Pcs |
| Verpackung Informationen: | Pp. bauschen sich dann im Karton |
| Lieferzeit: | Tag 3-7working |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 50000 Stück/Monat |
|
Detailinformationen |
|||
| Kern: | Multicore | Stecker A: | SC |
|---|---|---|---|
| Stecker B: | MPO/MTP | Fasermodus: | 50/125um |
| Kabeldurchmesser: | 0.9/2.0/3.0 | Polnischer Typ: | PC/APC |
| Rückflussverlust: | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Abweichung von den Vorschrift | Einfügedämpfung: | 0.35 dB Max (0.15 dB Typ.) |
| Außenscheide Material: | PVC/LSZH | Statischer/Dynamischer Biegeradius: | 10D/20D |
| Hs-Code: | 854470000 | Geschlecht: | Männlich weiblich |
| Hervorheben: | MPO-MTP-Pflasterkabel mit geringem Verlust,MPO-MTP-Faserkabel mit IEC-Konformität,Hochleistungs-MPO-MTP-Kabel mit 24 Fasern |
||
Produkt-Beschreibung

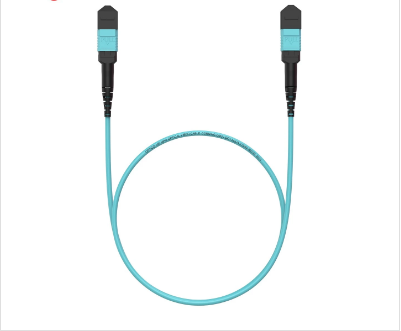

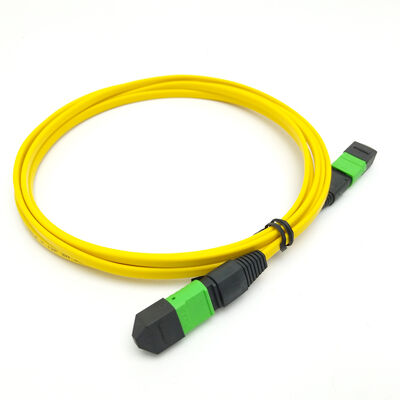

Hochleistungs-MPO/MTP-Patchkabel – 8/12/24 Fasern, verlustarm, IEC- und TIA-konform
Die MPO/MTP-Mehrfaser-Steckverbinderserie bietet hochdichte optische Verbindungen für die bandbreitenintensiven Netzwerke von heute. Ausgestattet mit einer präzisionsgeformten MT-Ferrule und hochpräzisen Führungsstiften gewährleistet es eine exakte Faserausrichtung für bis zu 24 Fasern in einer einzigen Schnittstelle. Ob Sie ein Rechenzentrums-Backbone aufbauen, eine Telekommunikationszentrale aufrüsten oder industrielle Netzwerke bereitstellen, diese Steckverbinderfamilie bietet zuverlässige, praxiserprobte Leistung.
Passend zu Ihren Link-Budget-Anforderungen stehen zwei Leistungsstufen zur Verfügung:
- Standardversion- typische Einfügungsdämpfung ≤0,35 dB, max. ≤0,70 dB
- Verlustarme Version- typische Einfügungsdämpfung ≤0,20 dB, max. ≤0,35 dB
Die Serie ist vollständig konform mit IEC 61754-7 und EIA/TIA-604-5 und unterstützt sowohl Singlemode- (G652, G655, G657) als auch Multimode-Fasern (OM1-OM5) mit PC- oder APC-Endflächen.
Hauptmerkmale
- Präzisionsgeformte MT-Ferrule- Konsistente Kerngeometrie für geringen Verlust und hohe Wiederholgenauigkeit
- Hochpräzise Führungsstifte- Exakte Ausrichtung, auch nach mehrmaligem Stecken
- Kompaktes Design- Unterstützt 4, 8, 12 oder 24 Fasern in einem einzigen Steckergehäuse
- Zwei Verlustgrade- Standard- und verlustarme Versionen für unterschiedliche Link-Leistungsbudgets
- Breite Kompatibilität- Funktioniert mit SM- (G652, G655, G657) und MM-Fasern (OM1-OM5).
- Mehrere Kabeltypen- Mini-Rundkabel (≤4,5 mm) oder Flachbandkabel (≤3,0×5,0 mm)
- Manteloptionen- PVC oder LSZH, raucharm, halogenfrei für Sicherheit im Innenbereich
- Branchenkonform- IEC 61754-7 und EIA/TIA-604-5
Anwendungen
| Marktsegment | Typische Anwendungsfälle |
|---|---|
| Rechenzentren | Patching mit hoher Dichte zwischen Top-of-Rack-Switches und Aggregationsschichten |
| Telekommunikation | Zentralbüro-Backbone, FTTx-Verteilerrahmen |
| Unternehmensnetzwerke | Gigabit-Ethernet, ATM-Backbone, Gebäudeverkabelung |
| CATV und Multimedia | Videosignalverteilung, Headend-Verbindungen |
| Industriell | Robuste optische Verbindungen, Switch-Inter-Frame-Verbindungen |
| Aktive Geräteschnittstelle | O/E-Module, Transceiver, parallele optische Verbindungen zwischen PC-Karten |
Technische Spezifikationen
| Parameter | LC, SC, ST, FC (Einzelfaser) | MPO/MTP (Mehrfaser) |
|---|---|---|
| Endflächentyp | UPC/APC | PC / APC |
| Fasertyp | SM (G652, G655, G657); MM (OM1-OM5) | Dasselbe |
| Kernanzahl | 8, 12, 24 | Dasselbe |
| Kabeldurchmesser | 0,9 / 2,0 / 3,0 mm | Minirund: ≤4,5 mm Band: ≤3,0×5,0 mm |
| Einfügedämpfung | ≤0,3 dB | Standard: Typ. ≤0,35 / Max. ≤0,70 dB Geringer Verlust: Typ. ≤0,20 / Max ≤0,35 dB |
| Rückflussdämpfung (min.) | UPC SM: 40 dB APC SM: 60 dB UPC MM: 25 dB |
SM-APC: 60 dB MM-PC: 20 dB |
| Wellenlänge testen | SM: 1310/1550 nm MM: 850/1300 nm |
Dasselbe |
| Wiederholbarkeit | ≤0,1 dB | Dasselbe |
| Haltbarkeit | ≤0,2 dB | Dasselbe |
| Austauschbarkeit | ≤0,2 dB | Dasselbe |
| Betriebstemperatur | -20℃ bis +70℃ | Dasselbe |
| Lagertemperatur | -40℃ bis +80℃ | Dasselbe |
| Außenmantelmaterial | PVC / LSZH | Dasselbe |
| Biegeradius (statisch/dynamisch) | 10D / 20D | Dasselbe |
| Länge | Maßgeschneidert | Dasselbe |
Hinweis: Alle Werte sind werkseitig getestet. Die MPO/MTP-Säule weist dieselben optischen Leistungsspezifikationen auf wie die Einzelfasersäule, wo mit „Gleiche“ gekennzeichnet ist.
Leistungsstufen erklärt
| Grad | Typisch IL | Maximaler IL | Am besten für |
|---|---|---|---|
| Standard | ≤0,35 dB | ≤0,70 dB | Universelles Patching, Verbindungen mit kurzer Reichweite, kostenempfindliche Bereitstellungen |
| Verlustarm | ≤0,20 dB | ≤0,35 dB | Leistungsstarke, preisgünstige Verbindungen, Übertragung über große Entfernungen, 40G/100G/400G-Anwendungen |
Kabel- und Manteloptionen
| Kabeltyp | Dimension | Mantelmaterial | Typische Verwendung |
|---|---|---|---|
| Mini-Rundkabel | ≤4,5 mm Außendurchmesser | PVC oder LSZH | Innenkanäle, Dachwannen für Rechenzentren |
| Flachbandkabel | ≤3,0×5,0 mm | PVC oder LSZH | High-Density-Breakout, Massenfusionsspleißen |
Anpassung und Qualitätssicherung
- Individuelle Längen- Jede Länge von 1 m bis 100 m+ verfügbar.

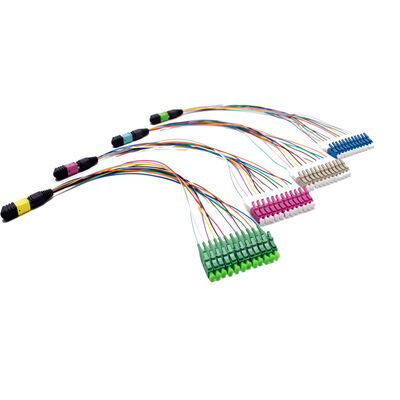

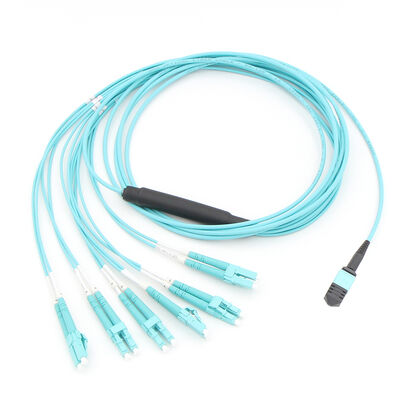

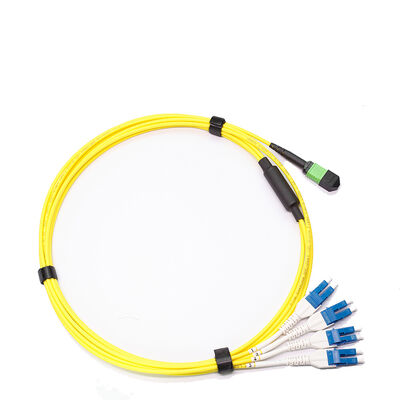

- Anschlussmöglichkeiten- MPO/MTP kann je nach Bedarf mit LC-, SC-, ST- und FC-Breakouts (Fanout-Kabeln) abgeschlossen werden.
- 100 % getestet- Jede Baugruppe wird auf Einfügedämpfung, Rückflussdämpfung und Endflächengeometrie (Interferometer und Mikroskop) getestet.
- ROHS-konform- Alle Materialien erfüllen Umweltstandards.
- Beschriftung- Fortlaufende Portnummerierung, benutzerdefinierte Barcodes oder farbcodierte Stiefel auf Anfrage.
Bestellbeispiel
| Faseranzahl | Grad | Kabeltyp | Mantel | Länge | Endfläche |
|---|---|---|---|---|---|
| 12 | Verlustarm | Mini-Runde | LSZH | 5m | APC |
Bestellcode:
(Kontaktieren Sie uns für eine vollständige Bestellcodetabelle.)
MPO-12-LL-MINI-LSZH-5M-APC(Kontaktieren Sie uns für eine vollständige Bestellcodetabelle.)
Warum sollten Sie sich für die MPO/MTP-Serie von Takfly entscheiden?
- Bewährte Zuverlässigkeit- Präzise MT-Ferrule und Führungsstifte sorgen für eine gleichmäßige Ausrichtung.
- Zukunftssicher- Unterstützt bis zu 24 Fasern, kompatibel mit 40G/100G/400G-Optiken.
- Feldfreundlich- Leicht zu reinigender, robuster Push-Pull-Verriegelungsmechanismus.
- Globale Compliance- IEC, TIA, RoHS, REACH.
Häufig gestellte Fragen
F: Sind Sie ein Hersteller?
A: Ja, wir sind ein im Jahr 2000 gegründeter Hersteller, FTTH-Lösungs- und Rechenzentrums-Gesamtlösungsanbieter in Shenzhen, China.
F: Was ist Ihr MOQ?
A: MOQ kann 1 Stück betragen, aber der Preis ist nicht wettbewerbsfähig. Je größer die Menge, desto wettbewerbsfähiger wird der Preis.
F: Können Sie den FOB-Preis angeben?
A: Ja. Wir können per Flugzeug, DHL, TNT, UPC, FEDEX usw. liefern. Bei großen Mengen liefern wir es auf dem Seeweg. Wir können Ihnen einen Preis mit Fracht und Vorlaufzeit nennen, nachdem Sie uns detaillierte Anforderungen mit Menge mitgeteilt haben. Wir haben wettbewerbsfähige Speditionen. Für weitere Lösungen können Sie uns gerne kontaktieren.
F: Wie ist Ihre Qualität?
A: Unsere Produktion entspricht der europäischen Norm IEC. CE-, ISO-, RoHS-, CPR- und ANATEL-zertifiziert. Alle Produkte werden vor der Auslieferung zu 100 % getestet.
F: Wie lange ist Ihre Vorlaufzeit?
A: Das hängt von der Menge und den Produkten ab. Für Glasfaser-Patchkabel kann die Vorlaufzeit bei 5000 Stück 2-3 Werktage betragen. Wir halten die regulären Produkte auf Lager. Auch dringende Bestellungen können wir bearbeiten.
F: Was ist Ihre Garantie?
A: Abhängig vom jeweiligen Produkt haben wir ab der Lieferung 1 Jahr Garantie auf das Patchkabel, haften jedoch nur für nicht künstliche Schäden. Bei künstlichen Schäden können wir diese kostenlos für Sie reparieren, die Fracht wird von Ihrer Seite übernommen.
F: Was ist Ihre Verpackung?
A: Internationales Exportstandardpaket. Wenn Sie Ihr Logo auf die Verpackung drucken müssen, teilen Sie uns dies bitte mit, bevor wir ein Angebot abgeben.
F: Können Sie OEM/ODM anbieten?
A: Ja, das können wir. Alle Produkte akzeptieren OEM/ODM. Wir können die Vertraulichkeitsvereinbarung unterzeichnen.
F: Kann ich eine Probe haben?
A: Es hängt davon ab, welche Produkte ein kostenloses Muster für weniger als 10 USD bietet. Die Fracht wird vom Käufer vor der Lieferung bezahlt.
F: Wie kann ich bestellen?
A:
- Senden Sie uns E-Mails oder Anfragen mit Produktname, Spezifikation und Menge. Geben Sie Ihre Empfangsadresse an, wenn Sie einen FOB-, CIF- oder CFR-Preis benötigen.
- Wir unterbreiten Ihnen unser Angebot mit Vorlaufzeit.
- Nachdem das Angebot bestätigt wurde, senden wir Ihnen einen PI mit unserem Bankkonto.
- Die Produktion wird nach Zahlungseingang veranlasst.
- Bestätigen Sie den Empfänger vor der Zustellung mit Ihnen.
- Die Sendungsverfolgungsnummer wird Ihnen nach der Lieferung mitgeteilt.
F: Wie lautet Ihre Zahlungsfrist?
A: T/T, Western Union, Paypal, sofort. Bei großen Beträgen kann eine Anzahlung von 50 % im Voraus und eine Restzahlung von 50 % vor der Lieferung erfolgen.
