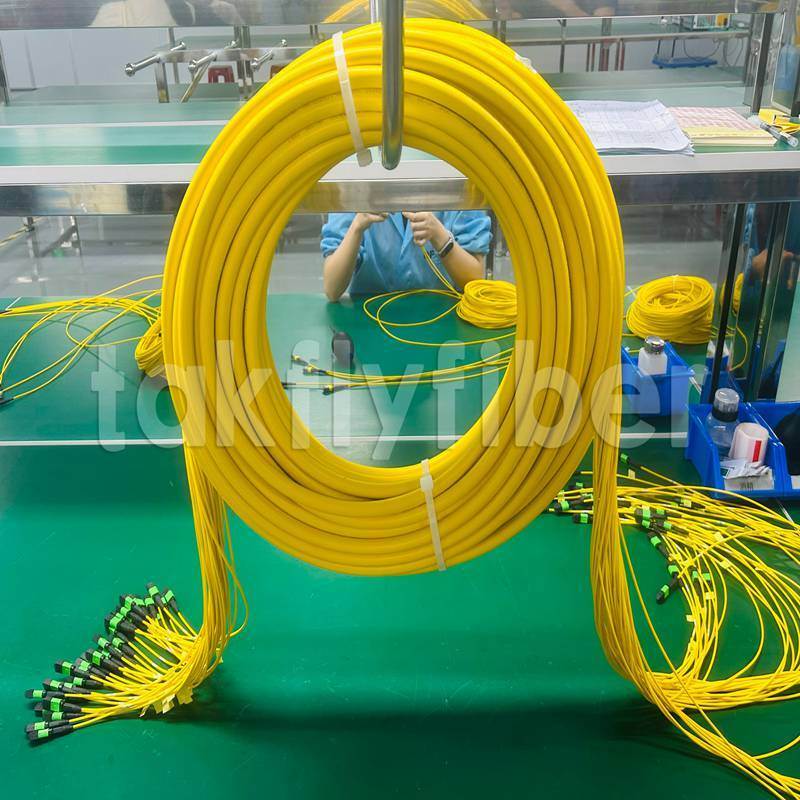

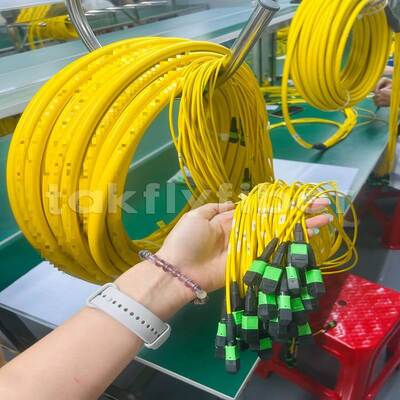

Takfly MPO/MTP Patch Cord 8/12/24 Kerne bis 576 Kerne Niedriger Verlust 500 Paarungszyklen IEC & TIA konform
Produktdetails:
| Herkunftsort: | Shenzhen, China |
| Markenname: | Takfly/OEM |
| Zertifizierung: | CE, ISO, RoHS, GS |
| Modellnummer: | MPO-/MTPverbindungskabel |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | US $9.88-US $19.88/ Pcs |
| Verpackung Informationen: | Pp. bauschen sich dann im Karton |
| Lieferzeit: | Tag 3-7working |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 50000 Stück/Monat |
|
Detailinformationen |
|||
| Kern: | Multicore | Stecker A: | SC |
|---|---|---|---|
| Stecker B: | MPO/MTP | Fasermodus: | 50/125um |
| Kabeldurchmesser: | 0.9/2.0/3.0 | Polnischer Typ: | PC/APC |
| Rückflussverlust: | Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Abweichung von den Vorschrift | Einfügedämpfung: | 0.35 dB Max (0.15 dB Typ.) |
| Außenscheide Material: | PVC/LSZH | Statischer/Dynamischer Biegeradius: | 10D/20D |
| HS-Code: | 854470000 | Geschlecht: | Männlich weiblich |
| Hervorheben: | MPO-MTP-Pflasterkabel mit geringem Verlust,MPO-MTP-Kabel 500 Paarungszyklen,MPO MTP Glasfaser IEC-konform |
||
Produkt-Beschreibung
Takfly MPO/MTP Hochdichte-Mehrfaser-Patchkabel
8/12/24 Fasern bis zu 576 Fasern | Geringer Verlust | 500 Steckzyklen | IEC & TIA konform
Produktübersicht
Die MPO/MTP-Mehrfaser-Steckverbinder-Serie wurde für optische Hochleistungsverbindungen in Rechenzentren, Telekommunikations-Zentralämtern, CATV-Headends und Industrieumgebungen entwickelt. Eine präzisionsgeformte MT-Ferrule in Kombination mit hochgenauen Führungsstiften sorgt für eine exakte Ausrichtung von bis zu 24 Fasern in einer einzigen Schnittstelle, mit kundenspezifischen Konfigurationen bis zu576 Fasernfür Ultra-Scale-Bereitstellungen.
Takfly Communicationsbringtüber 25 Jahre Erfahrung in der ODM/OEM-Fertigungin diese Serie ein. Wir betreiben30.000 m² Produktionsflächein einem6.000 m² großen F&E-Hauptsitz in Shenzhenund einer24.000 m² großen Hochvolumenanlage in Zhongshan, mit19 dedizierten MPO-Produktionslinienund einer monatlichen Leistung von über200.000 Stück. Zwei Leistungsstufen – Standard und geringer Verlust – sind verfügbar, um unterschiedliche Link-Budget-Anforderungen zu erfüllen. Alle Produkte entsprechen IEC 61754-7 und EIA/TIA-604-5, mit100% Werksprüfungvor der Auslieferung.
Hauptmerkmale
- Präzisionsgeformte MT-Ferrule für konsistente Kerngeometrie
- Hochpräzise Führungsstifte für zuverlässige Ausrichtung nach wiederholtem Stecken
- Unterstützt4, 8, 12, 24 Fasernin einem kompakten Formfaktor; kundenspezifische Lösungen bis zu576 Fasern
- Standardverlust: ≤0,35 dB typisch / ≤0,70 dB max
- Geringer Verlust: ≤0,20 dB typisch / ≤0,35 dB max
- Kompatibel mit Singlemode- (G.652, G.655, G.657) und Multimode-Fasern (OM1~OM5)
- Mehrere Kabeltypen: Mini-Rundkabel (≤4,5 mm Außendurchmesser) oder Bandkabel (≤3,0×5,0 mm)
- Manteloptionen: PVC oder LSZH (halogenfrei, raucharm, CPR Bca/Cca/Dca zertifiziert)
- Polaritätsmanagement: Typ A, B, C mit Farbcodierung und Beschriftung
- Stecker (mit Stiften) und Buchse (ohne Stifte) verfügbar
Technische Spezifikationen
Optische und Schnittstellenparameter
| Parameter | Spezifikation |
|---|---|
| Steckverbindertyp | MPO / MTP (Stecker mit Stiften / Buchse ohne Stifte) |
| Stirnfläche | PC (MM) / APC (SM) |
| Fasertyp | SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Kernanzahl | 4, 8, 12, 24 (kundenspezifisch bis 576 Fasern) |
| Kabeltyp | Mini-Rundkabel (≤4,5 mm Außendurchmesser) / Flachbandkabel (≤3,0×5,0 mm) |
| Mantelmaterial | PVC / LSZH (CPR Bca/Cca/Dca zertifiziert) |
| Länge | 0,5 m ~ 200 m (kundenspezifisch) |
| Testwellenlänge | SM: 1310/1550 nm; MM: 850/1300 nm |
| Einfügedämpfung (Standard-Qualität) | Typisch ≤0,35 dB / Max ≤0,70 dB |
| Einfügedämpfung (Qualität mit geringem Verlust) | Typisch ≤0,20 dB / Max ≤0,35 dB |
| Rückflussdämpfung (SM APC) | ≥60 dB |
| Rückflussdämpfung (MM PC) | ≥20 dB |
| Wiederholgenauigkeit | ≤0,1 dB |
| Haltbarkeit | ≤0,2 dB |
| Austauschbarkeit | ≤0,2 dB |
| Biegeradius (statisch / dynamisch) | 10D / 20D |
Umwelt- und mechanische Zuverlässigkeit
Alle MPO/MTP-Patchkabel durchlaufen strenge Umweltprüfungen, um eine langfristige Stabilität in anspruchsvollen Umgebungen zu gewährleisten:
- Steckzyklen: ≥500 (Änderung der Einfügedämpfung ≤0,2 dB)
- Zugfestigkeit: ≥50 N (für 2,0 mm Kabel, Stecker zu Kabel)
- Feucht-Warm-Zyklentest: -10°C bis +65°C, 93% r.F., 5 Zyklen -> ΔIL ≤0,3 dB (IEC 61300-2-19)
- Alterung bei hoher Temperatur: 85°C für 168 Stunden -> ΔIL ≤0,3 dB
- Lagerung bei niedriger Temperatur: -40°C für 24 Stunden -> ΔIL ≤0,2 dB
- Vibration & Stoß: Erfüllt die Anforderungen von GR-1435-CORE für industrielle Anwendungen
- Temperaturwechselbeständigkeit: Konform mit IEC 61300-2-22
- Betriebstemperatur: -20°C ~ +70°C
- Lagertemperatur: -40°C ~ +80°C
Anwendungsszenarien
| Anwendung | Beispiel | Vorteil |
|---|---|---|
| Rechenzentrum - 40G/100G/400G-Verbindungen | 12-faseriges MPO-Patchkabel mit geringem Verlust, das QSFP-40G-SR4 mit dem Patchbereich verbindet | Ersetzt 4 Duplex-LC-Paare, spart 75% Platz im Kabeltrassen |
| Rechenzentrum - 800G/KI-Cluster-Interconnect | 24-faseriges oder 576-faseriges MPO-Trunkkabel zwischen Spine-Switches und GPU-Racks | Unterstützt 800G-Optiken der nächsten Generation und KI-Trainingscluster mit extrem geringem Verlustbudget |
| Telekommunikations-Zentralamt - Backbone-Upgrade | 24-faseriges MPO-Bandkabel, das ODF-Subracks mit MPO-LC-Breakout-Modulen verbindet | Schnelle Bereitstellung, bereit für 400G-Kohärentoptiken |
| 5G Front-haul & Mid-haul | 8-faseriges MPO-Jumperkabel, das BBU/DU mit AAU/RU über CPRI/eCPRI verbindet | Reduziert die Installationszeit um 60% im Vergleich zum einzelnen Faserspleißen |
| Industrie - Robuste Verbindung | Vibrationsresistentes MPO-Jumperkabel, Betriebstemperatur -40°C bis +85°C, Stoß- und Vibrationstests bestanden | Salzsprüh- und schimmelbeständig für raue Umgebungen |
| CATV-Headend - Mehrkanal-Videoverteilung | 1×12 MPO-Splitter versorgt 12 optische Empfänger | Hohe Dichte, reduziert Kabelsalat |
| Enterprise LAN/SAN - Campus-Backbone | 24-faseriges MPO-Trunkkabel zwischen Hauptverteiler und Gebäudeschränken | Zukunftssichere Skalierbarkeit für 10G/25G/40G-Serveranbindung |
Wettbewerbsvorteile
| Vergleichspunkt | Standard-MPO (Marktdurchschnitt) | Takfly MPO/MTP-Serie |
|---|---|---|
| Fertigungsmaßstab | Begrenzte Kapazität | 30.000 m² gesamt (6.000 m² Shenzhen HQ + 24.000 m² Zhongshan Werk) |
| MPO-Produktionslinien | Typischerweise 3-5 Linien | 19 dedizierten MPO-Linien |
| Monatliche Leistung | 20.000-50.000 Stück | 200.000+ Stück/Monat |
| Maximale Faseranzahl | 24-48 Kerne | Bis zu 576 Kerne |
| Typische Einfügedämpfung | 0,50 dB | 0,35 dB (Standard) / 0,20 dB (geringer Verlust) |
| Steckzyklen | 200 | ≥ 500 |
| Maximale Betriebstemperatur | 70°C | 85°C (kurzzeitig), 70°C (langzeitig) |
| Polaritätsmanagement | Optional / Manuell | Vollständig Typ A/B/C mit Farbcodierung |
| Umweltprüfdaten | Nicht spezifiziert | Berichte über Feucht-Warm-Test, Temperaturwechsel, Vibration verfügbar |
| Kundenspezifische Längen | Begrenzt | Jede Länge von 0,5 m bis 200 m |
| Kabeldurchmesser | Standard-Bulk | Mini-Rundkabel ≤4,5 mm / Bandkabel ≤3,0×5,0 mm |
Bestellung & Anpassung
Takfly bietet vollständig anpassbare MPO/MTP-Patchkabel, die Ihren genauen Projektanforderungen entsprechen. Verfügbare Optionen sind:
- Kernanzahl: 4 / 8 / 12 / 24 Fasern (kundenspezifisch bis 576 Fasern)
- Verlustklasse: Standard oder geringer Verlust
- Kabeltyp: Mini-Rundkabel oder Flachbandkabel
- Außenmantel: PVC oder LSZH (CPR Bca/Cca/Dca zertifiziert)
- Stirnfläche: PC (Multimode) oder APC (Singlemode)
- Polarität: Typ A (gerade), Typ B (vertauscht) oder Typ C (paarweise) mit farbcodierten Stiefeln
- Steckergeschlecht: Stecker (mit Führungsstiften) oder Buchse (ohne Stifte)
- Länge: Jede Länge von 0,5 m bis 200 m
- Breakout-Fanout: MPO-zu-LC/SC/FC-Breakout-Kabel auf Anfrage erhältlich
Beispiel für Bestellcode
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └─ Geschlecht: Stecker (mit Stiften)
│ │ │ │ │ │ └─ Polarität: Typ A
│ │ │ │ │ └─ Stirnfläche: APC
│ │ │ │ └─ Länge: 3 Meter
│ │ │ └─ Mantel: LSZH
│ │ └─ Kabeltyp: Rund (Mini)
│ └─ Verlustklasse: Geringer Verlust
└─ Faseranzahl: 12-Kern
Qualitätssicherung & Zertifizierungen
- 100% IL & RL getestet -- Jedes Patchkabel wird mit einem individuellen Prüfbericht geliefert
- 3D-Interferometerinspektion -- Krümmungsradius, Faserhöhe und Apex-Offset gemäß IEC-Standards
- Produktionsstandards -- IEC, Europäische Norm, IPC/WHMA-A-620 Verarbeitungsrichtlinien
- Zertifizierungen -- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Rückverfolgbarkeit -- Eindeutige Seriennummern und Chargenprüfprotokolle für jede Lieferung
Produktzusammenfassung
Diese MPO/MTP-Mehrfaser-Patchkabel-Serie bietet Standard- und Low-Loss-Qualitäten, verbesserte mechanische Haltbarkeit (≥500 Steckzyklen), nachgewiesene Umweltstabilität (Feucht-Warm-Test, Hochtemperatur-Alterung, Tieftemperatur-Lagerung) und vollständiges Polaritätsmanagement (Typ A/B/C). Hergestellt in30.000 m² großen Anlagenmit19 dedizierten MPO-Linienund einer monatlichen Kapazität von über200.000 Stückliefert Takfly skalierbare, hochzuverlässige Glasfaserverbindungen für Rechenzentren, Telekommunikation, 5G, KI-Cluster, CATV und industrielle Anwendungen. Alle Spezifikationen sind werkseitig geprüft, und kundenspezifische Konfigurationen bis zu576 Fasernsind verfügbar.
Häufig gestellte Fragen (FAQ)
F1: Sind Sie ein direkter Hersteller oder ein Handelsunternehmen?
A: Wir sind eindirekter Hersteller und Lösungsanbietermit Hauptsitz in Shenzhen, China, gegründet im Jahr2000. AlsNational High-Tech Enterprisebetreiben wir30.000 m² Produktionsflächein einem6.000 m² großen F&E-Hauptsitz in Shenzhenund einer24.000 m² großen Hochvolumenproduktionsanlage in Zhongshan. Unsere MPO/MTP-Abteilung betreibt19 dedizierte Produktionslinienmit einer monatlichen Kapazität von über200.000 Stück, die Konfigurationen bis zu576 Kernenunterstützen. Wir beliefern Kunden inüber 128 Ländern, darunter Tier-1-Partner wieCorning, Amphenol, NVIDIA und Coherentaus.
F2: Was ist Ihre Mindestbestellmenge (MOQ)?
A: Die MOQ kann1 Stückfür Musterbewertung und Kleinserientests betragen. Die Preise skalieren jedoch günstig mit dem Volumen – größere Mengen ermöglichen wettbewerbsfähige gestaffelte Preise. Für Rechenzentrumsprojekte, die Tausende von Einheiten erfordern, bieten wir projektbasierte Mengenrabatte und dediziertes Account-Management.
F3: Können Sie FOB-, CIF- oder DDP-Preise anbieten?
A: Ja. Wir bieten flexible Incoterms, einschließlich EXW, FOB Shenzhen, CIF, CFR und DDP (in ausgewählten Regionen). Für dringende Lieferungen versenden wir per Luftfracht (DHL, FedEx, TNT, UPS); für Großbestellungen koordinieren wir Seefracht über wettbewerbsfähige Spediteure. Teilen Sie uns Ihr Ziel, Ihre Menge und Ihre bevorzugten Bedingungen mit, und wir liefern Ihnen innerhalb von 24 Stunden einschlüsselfertiges Angebot mit Fracht und Lieferzeit.
F4: Wie garantieren Sie Produktqualität und -konsistenz?
A: Unsere Produktion folgt IEC- und europäischen Standards, zertifiziert nach CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR und ANATEL. Wichtige Qualitätskontrollen umfassen:
- 100% Einfügedämpfungs- und Rückflussdämpfungstestsan jedem Patchkabel
- 3D-Interferometerinspektionfür die Stirnflächengeometrie des Steckverbinders
- Umweltprüfungengemäß IEC 61300-2 Serie (Feucht-Warm, Temperaturwechsel, Vibration)
- Eindeutige Seriennummernund Chargenprüfprotokolle für vollständige Rückverfolgbarkeit
F5: Was ist Ihre Standardlieferzeit?
A: Die Lieferzeiten hängen von Menge und Konfiguration ab:
- Standardprodukte: 2-3 Werktage für bis zu 5.000 Stück (auf Lager)
- Kundenspezifische Konfigurationen: 3-9 Werktage je nach Kabeltyp, Polarität und Länge
- Eilaufträge: Wir halten einen Pufferbestand an gängigen Konfigurationen und können die Produktion für zeitkritische Bereitstellungen beschleunigen
F6: Was ist Ihre Garantiepolitik?
A: Wir bieten eine1-Jahres-Garantieab Lieferdatum, die Material- und Verarbeitungsfehler unter normalen Betriebsbedingungen abdeckt. Bei künstlicher Beschädigung bieten wir kostenlose Reparaturdienste (Kunde trägt Rückfracht). Verlängerte Garantieprogramme (2-3 Jahre) sind für Unternehmens- und Rechenzentrumskontrakte verfügbar.
F7: Was ist Ihr Verpackungsstandard?
A: Alle Produkte werden ininternationalen Exportstandardverpackungenmit Antistatikbeuteln, Schutzendkappen und robusten Kartons versendet. Wir bietenOEM-Verpackungeneinschließlich kundenspezifischem Logodruck, Markenetiketten, Barcodes und Palettenkonfigurationen. Bitte geben Sie die Verpackungsanforderungen vor der Angebotserstellung an.
F8: Können Sie OEM/ODM-Dienstleistungen anbieten?
A: Ja. Alle Produkte akzeptieren OEM/ODM-Anpassungen, einschließlich Steckergehäusefarben, per Laser gravierte Logos, Kabelmantelfarben, kundenspezifische Prüfberichte und spezielle Baugruppen. Wir können eineVertraulichkeitsvereinbarung (MNDA)unterzeichnen, um Ihre Designs zu schützen.
F9: Kann ich Muster anfordern, bevor ich eine Großbestellung aufgeben?
A: Ja. Es werdenkostenlose Musterfür Produkte unter 10 USD Wert bereitgestellt. Für höherwertige Muster (z. B. MPO mit geringem Verlust, Breakout-Kabel) berechnen wir die Produktionskosten mitvoller Gutschriftauf Ihre nachfolgende Großbestellung. Die Musterfracht wird vom Käufer bezahlt, und die Lieferung erfolgt in der Regel innerhalb von1-3 Werktagenaus.
F10: Wie kann ich eine Bestellung aufgeben?
A: Unser optimierter Prozess:
- Anfrage -- E-Mail mit Produktname, Spezifikation und Menge. Geben Sie Ihre Lieferadresse für frachtfreie Preise an.
- Angebot -- Erhalten Sie ein detailliertes Angebot mit Lieferzeit und Konditionen innerhalb von12-24 Stundenaus.
- Bestätigung -- Genehmigen Sie das Angebot; wir stellen eineProforma-Rechnung (PI)aus.
- Zahlung -- T/T, Western Union oder PayPal. Für Großaufträge: 50% Anzahlung + 50% Restbetragvor Versand.
- Produktion -- Die Fertigung beginnt mit wöchentlichen Fortschrittsberichten.
- Lieferung -- Bestätigen Sie den Empfänger und die Versandmethode; Tracking-Nummern werden innerhalb von 24 Stunden nach Versand bereitgestellt.
- After-Sales -- Dedizierter Support begleitet Installation und Leistung.
F11: Welche Zahlungsbedingungen akzeptieren Sie?
A: Wir akzeptierenT/T, Western Union und PayPal. Für etablierte Partner und Großaufträge (>$50.000) bieten wirNetto-30- oder Netto-60-Tage-Zahlungszielevorbehaltlich Bonitätsprüfung. Währungsoptionen: USD, EUR, CNY.
F12: Bieten Sie technischen Support und Installationsanleitungen an?
A: Ja. Unser technisches Support-Team (Englisch, Spanisch, Chinesisch) bietet:
- Beratung zur Glasfaserinfrastruktur vor dem Verkauf
- Schulung zum Polaritätsmanagement (Typ A/B/C)
- Installations-Best Practices für MPO/MTP-Steckverbinder
- Fehlerbehebung nach der Bereitstellung und OTDR-Trace-Analyse
- Vor-Ort-Support für große Rechenzentrumsprojekte (nach Vereinbarung)
