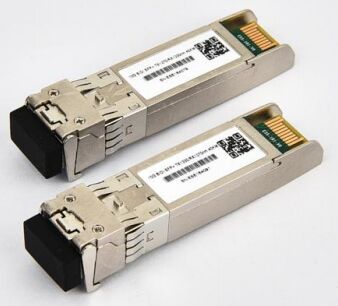

TK-B23(32)92-3LCD10 10 Gbit/s SFP+ bidirektionaler Transceiver, 10 km Reichweite Tx1270/1330 nm / Rx1330/1270 nm
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-B23(32) 92-3LCD10 |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union, T/T, MoneyGram/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Prozent/Tag |
|
Detailinformationen |
|||
| Produktname: | TK-B23(32)92-3LCD10 10 Gbit/s SFP+ bidirektionaler Transceiver, 10 km Reichweite Tx1270/1330 nm / Rx | Versorgungsspannung: | 3,14–3,46 V |
|---|---|---|---|
| Versorgungsstrom: | 300 ma | Differentialimpedanz eingeben: | 100 Ω |
| Single-Ended-Dateneingabe-Swing: | 180–700 mA | Dateneingabe-Swing-Differenzierung: | 400-1800 mV |
| Sende-Deaktivierungs-Assert-Zeit: | 10 wir | Differenzialer Datenausgabehub: | 300–850 mA |
| Betriebsfalltemperatur: | 0 zu +70°C | Garantie: | 1 Jahr, lebenslange Wartung |
| Fasermarke: | Corning, YOFC, OFS und Draka | ||
| Hervorheben: | 10Gbps SFP+-Transceiver mit einer Reichweite von 10 km,Zwei-Richtungs-Empfänger Tx1270/1330nm,SFP+-Optikmodul mit Garantie |
||
Produkt-Beschreibung
TK-B23(32) 92-3LCD10 10Gbps SFP+ Bi-Directional Transceiver TK-B23(32) 92-3LCD10 10Gbps SFP+ Bi-Directional Transceiver 10km Reichweite
Tx1270/1330 nm / Rx1330/1270 nm
Produktübersicht
Der Single-Mode-Transceiver der TK-B23(32) 92-3LCD10-Serie ist ein kleines, ansteckbares Modul, das für doppeloptische optische Datenkommunikation, einschließlich 10GBASE-LR/LW gemäß IEEE 802.3ae, entwickelt wurde.mit einem SFP+ 20-Pin-Anschluss, ermöglicht es eine nahtlose Integration.
Dieses Modul ist für den Einsatz von Single-Mode-Fasern mit Nennwellenlängen von 1270 nm oder 1330 nm ausgelegt.Der Sendebereich verwendet einen DFB-Laser mit mehreren Quantenbrunnen, der den Sicherheitsstandards für Laser der Klasse 1 nach IEC-60825 entspricht.
Der Empfängerbereich enthält einen integrierten InGaAs-Detektor-Vorverstärker (IDP), der in einem optischen Header montiert ist und für eine optimale Leistung mit einem begrenzenden Nachverstärker-IC verbunden ist.
Anwendungen
- 10GBASE-LR bei 10,3125 Gbps
- 10GBASE-LW bei 9,953Gbps
- Andere optische Verbindungen
Wesentliche Merkmale
- Unterstützt Datenraten von 9,95 Gb/s bis 10,3 Gb/s
- Simplex LC-Anschluss Bi-Directional SFP+ optischer Transceiver
- Einmalige 3.3V-Versorgung
- Bis zu 10 km auf 9/125um SMF
- A:1270nm DFB Lasersender, 1330nm Empfänger
- B:1330nm DFB Lasersender, 1270nm Empfänger
- Einheitlich mit IEEE 802.3ae 10GBASE-LR und 10GBASE-LW
- SFP+ MSA SFF-8431 Konform
- Digitale Diagnostik gemäß SFF-8472
- RoHS-konform und bleifrei
- Betriebstemperatur: Standard: 0 ~ 70 °C
Konformitätsstandards
- SFP+ MSA-konform
- SFF-8472 Rückkehr 9.5 konform
- IEEE802.3-2005-konform
- Telcordia GR-468-CORE-konform
- FCC 47 CFR Teil 15 entspricht Klasse B
- FDA 21 CFR 1040.10 und 1040.11, der Klasse 1 entspricht
- RoHS-konform
Technische Spezifikation
Technische Anmerkungen
- Direkt an TX-Daten-Eingabe-Pins angeschlossen.
- Oder offener Kreislauf
- In die 100 Ohm Differenzschaltung.
- 20 bis 80%.
- Verlust des Signals ist LVTTL. Logik 0 zeigt normalen Betrieb an; Logik 1 zeigt kein Signal an.
- Die Empfängerempfindlichkeit entspricht der Sinusmodulation der Stromversorgung von 20 Hz bis 1,5 MHz bis zu einem angegebenen Wert, der über das empfohlene Stromversorgungsfilternetz angewendet wird.
Produktbilder
Warum TAKFLY wählen
- 25+ Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- 450+ Montagearbeiter mit mehr als 3 Jahren Erfahrung
- 10+ FuE-Ingenieure, die sich der Innovation widmen
- 16 aus Deutschland eingeführte Spritzgasmaschinen und Produktionslinien
- 30+ Prüfmaschinen einschließlich OTDR-, 3D-, VFL-, IL&RL-Prüfgeräten
- Umfassende Prüfgeräte: Spannfestigkeitsprüfer, Zerkleinernstimmungsprüfer, Leistungsmessgeräte, Lichtprüfer
- OEM-Branding akzeptiert
- Teilnahme an der weltweiten Ausstellung: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Elektronische Ausstellung
Qualitätskontrolle
- Stelleprüfung der Rohstoffe vor der Produktion
- Vollständige Inspektion nach jedem einzelnen Verfahren
- Umfassende Halbfertigungskontrollen
- Vollständige Prüfung des fertigen Produkts vor dem Verpacken
- Stellekontrollen vor dem Versand
Lieferinformationen
- Muster: 1-3 Arbeitstage
- Massenproduktionsbestellungen: 3-7 Werktage
- Verpackung: Plastiktüten, Kartons und Paletten auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
Bitte geben Sie Ihre E-Mail-Adresse oder Ihre Kontaktdaten auf unserer Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich über die Preise verhandeln?
Ja, wir können Ermäßigungen für mehrere Containerladungen mit gemischten Waren in Betracht ziehen.
F3: Wie hoch sind die Versandkosten?
Die Versandkosten hängen von der Größe der Sendung und der Versandmethode ab.
F4: Kann ich Sie besuchen?
Sicher! Unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
Q5: Was ist, wenn es Qualitätsprobleme gibt, wenn wir die Waren erhalten?
Wenn Sie Qualitätsprobleme beim Auspacken haben, nehmen Sie bitte Fotos für unsere Referenz.Zusammen mit der Umsetzung von Qualitätsverbesserungen für die zukünftige Produktion.
F6: Wie sind Ihre Verpackungsbedingungen?
Wir verpacken normalerweise Waren in Blisterkartons und Kartons, können aber auch kundenspezifische Verpackungen annehmen.
F7: Was sind Ihre Zahlungsbedingungen?
T/T 30% als Anzahlung und 70% Balance vor der Lieferung. Wir liefern Fotos von Produkten und Verpackungen vor der Endzahlung.
F8: Wie sind Ihre Lieferbedingungen?
Exw, FOB, CFR, CIF, DDU
F9: Wie sieht es mit Ihrer Lieferzeit aus?
In der Regel 5-7 Werktage nach Erhalt der Vorauszahlung.
F10: Können Sie nach den Proben produzieren?
Ja, wir können Produkte basierend auf Ihren Proben oder technischen Zeichnungen herstellen.
