Detailinformationen |
|||
| Verbindungsstruktur: | 12Cores Glasfaser -Jumper | Materialform: | Runder Draht |
|---|---|---|---|
| Erlaubte seitliche Druck: | 100 (n/100mm) <1000 (N/100 mm) | Erlaubte Zugfestigkeit: | 100n <1000n |
| Scheidematerial: | PVC | Anschlusstyp: | SC, FC, ST, LC, MTRJ, MPO, MTP, MU, SMA, ECT |
| Kabelmantelfarbe: | Gelb, Blau, Grün, Aqua, Rot, Magenta, Beige | Kabel Außendurchmesser: | 0,9 mm, 1,6 mm, 1,8 mm, 2,0 mm, 2,4 mm, 2,8 mm, 3,0 mm |
| MPO MTP -Polieren: | PC, UPC, APC | Fasertyp: | OS1, OS2, OM1, OM2, OM3, OM4 |
| Kabelmantelmaterial: | PVC, LSZH, OFNP, PE | Faserkernen: | SX, DX, 4 ~ 144 Multi-Fasern-Kerne |
| Renditeverlust: | PC> 30 dB; APC> 50 dB | Einfügungsverlust: | <0> |
| Betriebstemperatur: | -45 bis +85 Grad | ||
| Hervorheben: | SC Duplex OM1 Glasfaserkabel,62.5/125um-Faser-Pflasterkabel,3 mm Glasfaserkabel aus PVC |
||
Produkt-Beschreibung

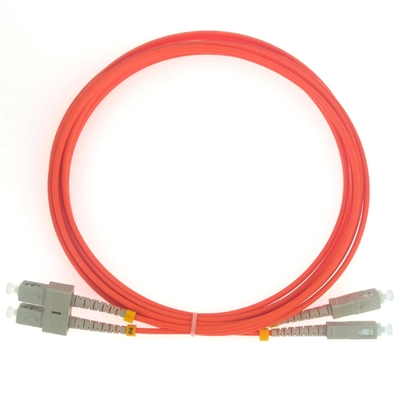

SC Multimode OM1 62.5/125um Doppelfaseroptisches Patch Cord
Das SC Multimode OM1 62.5/125um Duplex Fiber Optic Patch Cord bietet eine schnelle und einfache Faserbearbeitung im Feld.Diese Lösung ermöglicht es den Installateuren, die Anschlüsse an Geräten und Glasfaserplatten in wenigen Minuten zu beenden und herzustellenUnser schnelles Steckverbindungssystem eliminiert die Notwendigkeit von Epoxid, Klebstoffen oder teuren Härteöfen.Alle wichtigen Produktionsschritte werden in der Fabrik abgeschlossen, um eine hervorragende Verbindung zu einem wettbewerbsfähigen Preis zu gewährleisten.
Wesentliche Merkmale
- Niedriger Einsatzverlust
- Hohe Rücklaufverluste (niedrige Reflexion an der Schnittstelle)
- Einfacher Einbauprozess
- Kostenwirksame Lösung
- Hohe Zuverlässigkeit
- Niedrige Umweltempfindlichkeit
- Benutzerfreundliches Design
Anwendungen
- CATV-Systeme
- Abschluss des aktiven Geräts
- Telekommunikationsnetze
- U-Bahnnetze
- Lokalnetze (LAN)
- Datenverarbeitungsnetze
- Prüfgeräte
- Installation vor Ort
- Weite Flächennetze (WAN)
Technische Spezifikation
| Parameter | Einzelmodus (UPC) | Einzelmodus (APC) | Multimode |
|---|---|---|---|
| Einsetzungsverlust | ≤ 0,2 dB | ≤ 0,2 dB | ≤ 0,25 dB |
| Rücklaufverlust | ≥ 55 dB | ≥ 65 dB | ≥ 30 dB |
| Haltbarkeit | ≤ 0,1 dB typische Veränderung, 1000-fache Paarung | ||
| Betriebstemperatur | -45 bis +85°C | ||
Größe der Schraublöcher
| Typ | Einzelmodus (UPC/APC) | Multimode |
|---|---|---|
| Größe 1 | 125.0+1/-0um, Konzentrizität: ≤ 1,0um (UPC) 125.0+1/-0um, Konzentrizität: ≤ 0,5um (APC) |
125.0um, Konzentrizität: ≤ 3,0um |
| Größe 2 | 125.3+1/-0um, Konzentrizität: ≤ 1,0um (UPC) 125.3+1/-0um, Konzentrizität: ≤ 0,5um (APC) |
127.0um, Konzentrizität: ≤ 3,0um |
| Größe 3 | 125.5+1/-0um, Konzentrizität: ≤ 1,0um (UPC) 125.5+1/-0um, Konzentrizität: ≤ 0,5um (APC) |
128.0um, Konzentrizität: ≤ 3,0um |
| Größe 4 | 126.0+1/-0um, Konzentrizität: ≤ 1,0um (UPC) 126.0+1/-0um, Konzentrizität: ≤ 0,5um (APC) |
- |
Produktverbindungsoptionen
| Artikel | Beschreibung des Steckers | Artikel | Beschreibung des Steckers |
|---|---|---|---|
| PC/UPC/APC | PC/UPC/APC | ||
| Verbindungsstück Einzelmodus 9/125 | ST | Multimode-Anschluss (50/125 oder 62.5/125) | ST |
| SC | SC | ||
| FC | FC | ||
| LC | LC | ||
| MU | MU | ||
| MTRJ (weiblich) | MTRJ (weiblich) | ||
| MTRJ (männlich) | MTRJ (männlich) | ||
| DIN | E2000 | ||
| E2000 |

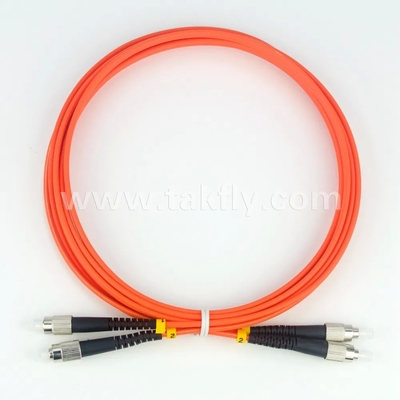

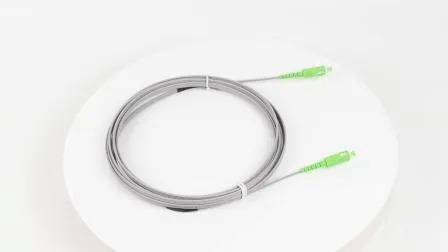

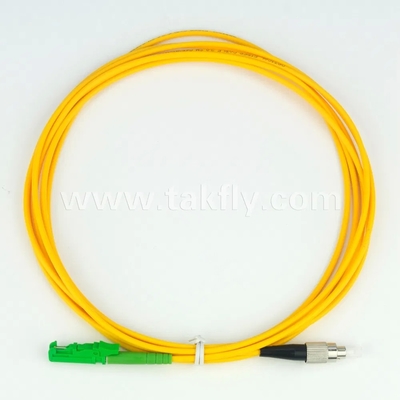

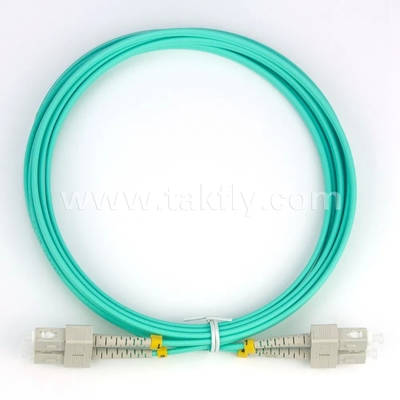

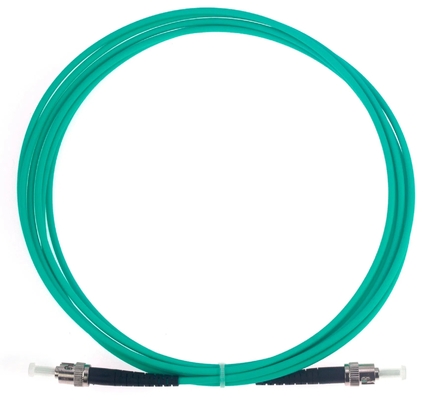

Produktbilder
