ADSS-100M Volldielektrisches selbsttragbares Luftfaseroptisches Kabel 4/6/12/24/48/96 Fasern, 100m Spannweite, selbsttragende Luftinstallation
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | DX-Panzer-T1771 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Detailinformationen |
|||
| Biegeradius: | 20D/15D | Installation: | Antenne |
|---|---|---|---|
| Mantel: | LSZH | Verknüpfung: | SC/PC zu SC/PC |
| Durchmesser: | 8.5 bis 16 mm | Kabeltyp: | Single-Mode |
| Betriebstemperatur: | -40°C bis +70°C | Erlaubte Zugfestigkeit: | 100n <1000n |
| Länge: | 2000 m pro Rolle oder individuell | Anzahl der Faser: | 2Kern/4Kern |
| Transportpaket: | Holztrommel | Verpackung: | Holzdurm |
| Jacke: | PVC | Installationsmethode: | Innen/Außen |
| Steckertyp: | LC/UPC | Faseranzahl: | 12 |
| Material für die Jackette: | PE | Kern: | 12,optional |
| Garantiezeit: | 20 Jahre | Crush -Widerstand: | ≥ 1000N/100mm |
| Kabelstruktur: | Bogen-Typ engmaschiger Puffer | Produktcode: | GJYXCH-1B |
| Außenscheide Material: | MDPE | Zugfestigkeit: | ≥100N |
| Maximale Zugfestigkeit: | 1000n | Modell: | SC/APC ~ SC/APC |
| Einfügedämpfung: | 0,2 dB | Außendurchmesser: | 4.5 mm oder auf Wunsch des Kunden |
| Außenmaterial: | Metalldrähte | Standard: | Einheitliche Prüfstelle |
| Stärke Mitglied: | OEM | Faser-Zahl: | 12 Kerne |
| Fertigungsjahr: | 2010 | Farbe der Außenhülle: | Schwarz, grau, weiß |
| Testwellenlänge: | 1310 nm bis 1550 nm | Kabel-Modell: | GJPFJV |
| Vibration: | ≤0,2 dB | Paket: | Hölzerner Ram |
| Verstärkung: | Eisen oder KFRP oder FRP | Äußere Hülle: | PE |
| Faserkern: | 2 bis 144 Kerne | Datenrate: | 4*10G |
| Faseroptionen: | G652D, G657A,Om1,Om2,Om3,Om4 | Nominales Gewicht: | 83 |
| Kabel-Grenzwellenlänge: | λcc≤1260um | Installieren Sie Weise: | Staub/direkte begrabene Installation |
| Rohr: | Lose Rohrkonstruktion | Material: | PE/LSZH |
| Hafen: | Ningbo | Farbe: | Gelb oder angepasst |
| Jackenmaterial: | PVC | Anzahl der Kerne: | auf Ihre Antrag |
| Versand: | TNT, DHL, UPS, FEDEX oder EMS | Drinnen oder draußen: | Drinnen |
| Trommelgröße: | 300x300x300 | Faserlänge: | 1m oder angepasst |
| Fasermodus: | Einzelmodus G652D G657A | Schlüsselwörter: | ADSS-Kabel |
| Netzwerk: | 4g, 3G | OEM: | Willkommen |
| Nummer des Fahrers: | ≥ 10 | ||
| Hervorheben: | ADSS Glasfaserkabel 4-96 Fasern,selbsttragbares Glasfaserkabel 100m Spannweite,alldielektrisches Glasfaserkabel |
||
Produkt-Beschreibung
ADSS-100M Volldielektrisches selbsttragendes Glasfaser-Luftkabel
Produktübersicht

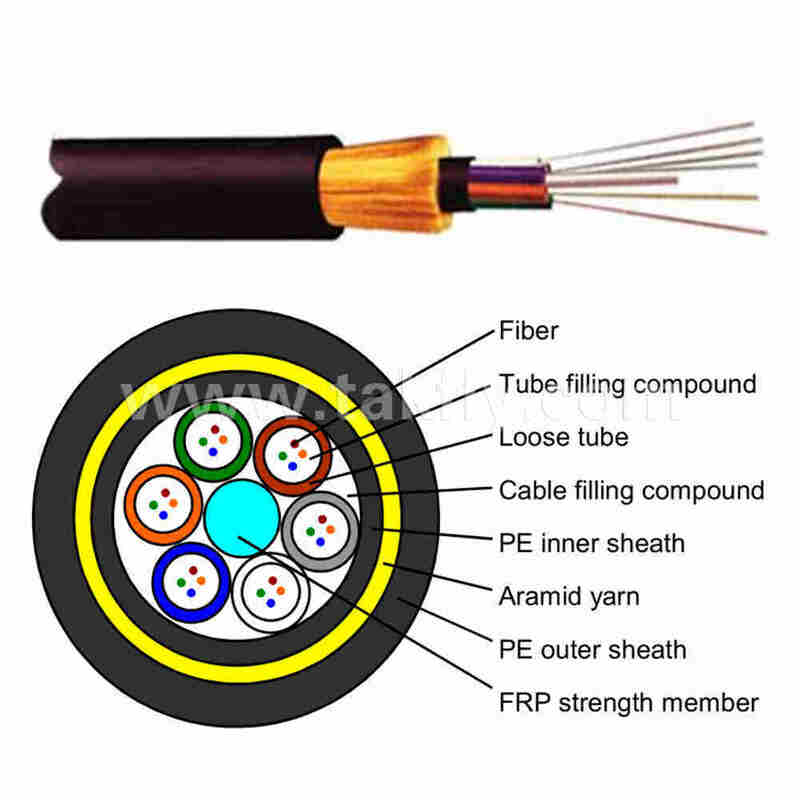

Das ADSS-Kabel (All-Dielectric Self-Supporting) ist ein nichtmetallisches Luftkabel, das für die direkte Installation zwischen Masten oder Türmen entwickelt wurde, ohne dass ein Tragseil aus Stahl erforderlich ist. Diese Serie unterstützt Spannweiten von 100 Metern und ist in den Faserzahlen 4, 6, 12, 24, 48 oder 96 Fasern erhältlich. Mit einer Bündelader-Verseilstruktur aus vollständig dielektrischen Materialien und ohne metallische Komponenten eignet es sich ideal für Hochspannungsübertragungsleitungen und Telekommunikations-Freileitungen.
Eigenschaften optischer Fasern (G.652D)
| Kategorie | Artikel | Einheit | Vor der Verkabelung | Nach der Verkabelung |
|---|---|---|---|---|
| Optische Eigenschaften | Dämpfung bei 1310 nm | dB/km | ≤ 0,34 | ≤ 0,38 |
| Dämpfung bei 1550 nm | dB/km | ≤ 0,21 | ≤ 0,28 | |
| Wellenlänge ohne Dispersion | nm | 1300–1324 | ||
| Nulldispersionssteigung | ps/(nm²*km) | ≤ 0,092 | ||
| Kabel-Grenzwellenlänge λcc | nm | ≤ 1260 | ||
| Dispersionskoeffizient 1550 nm | ps/(nm*km) | ≤ 18 | ||
| Dispersionskoeffizient 1625 nm | ps/(nm*km) | ≤ 22 | ||
| PMD Maximale Einzelfaser | ps/√km | ≤ 0,1 | ||
| Geometrische Eigenschaften | Modenfelddurchmesser (MFD) bei 1310 nm | µm | 8,7~9,5 | |
| Modenfelddurchmesser (MFD) bei 1550 nm | µm | 9,8 ~ 10,8 | ||
| Gruppenbrechungsindex bei 1310 nm | / | 1.466 | ||
| Gruppenbrechungsindex bei 1550 nm | / | 1.467 | ||
| Verkleidungsdurchmesser | µm | 125 ± 0,7 | ||
| Beschichtungsdurchmesser | µm | 235-250 | ||
| Konzentrizitätsfehler von Kern/Mantel | µm | ≤ 0,6 | ||
Kabelkonstruktion und Leistungsparameter
| Artikel | Beschreibungen |
|---|---|
| Kategorie Glasfaser | G652D |
| Ballaststoffe zählen | 24 | 48 | 96 |
| Struktur | 1+6 | 1+8 |
| CSM-Material | FRP |
| Loses Rohrmaterial | PBT |
| Wasserblockierendes Material | Wasserblockierende Garne und Bänder |
| Mitglied der peripheren Kraft | Aramidgarne |
| Außenmantelmaterial | MDPE (Schwarz) |
| Kabeldurchmesser (mm) | 9,5 | 10,0 | 11.8 |
| Gewicht (KG/KM) | 70 | 75 | 110 |
| Maximal zulässige Zugkraft (N) | 2700 |
| Spannweite (m) | 100 |
| Betriebstemperatur | -40℃ bis +70℃ |
Verpackungs- und Trommelspezifikationen
- Verpackungslänge: 2,0 ~ 4,0 km pro Trommel
- Trommeltyp: Holzverbundtrommel, Exporttyp
- Begasung: Bericht und Stempel werden bei Bedarf bereitgestellt
Kabelmarkierung
Der Außenmantel wird jeden Meter per Tintenstrahldruck mit Herstellungsjahr, Kabeltyp, Faseranzahl und Längenmarkierung bedruckt. Kundenspezifische Markierungen je nach Kundenwunsch möglich.
Anwendungen
- Freileitungskommunikation auf Hochspannungsleitungen (10 kV ~ 220 kV)
- Private Netzwerke zur Automatisierung von Energiesystemen
- Backbone und Zugangsverbindungen zum Stadtgebietsnetz
- Weitspannige Installationen über Flüsse oder Täler hinweg
- Breitbandzugang in ländlichen und bergigen Gebieten
Einhaltung von Standards
- DL/T 788-2016 (Elektrizitätsindustrie)
- YD/T 980-2002 (Telekommunikationsindustrie)
- IEC 60794-4
- IEEE 1222
- Telcordia GR-20
Bestellinformationen
| Modell | Faseranzahl | Spanne | Mantelmaterial | Typische Anwendung |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 m | MDPE | Niederspannungsleitungen/-verteilung |
| ADSS-100M-6X | 6 | 100 m | MDPE | Niederspannungsleitungen/-verteilung |
| ADSS-100M-12X | 12 | 100 m | MDPE | Mittelspannungsleitungen |
| ADSS-100M-24X | 24 | 100 m | MDPE | Hochspannungsleitungen |
| ADSS-100M-48X | 48 | 100 m | MDPE | Hochspannungs-/EHV-Leitungen |
| ADSS-100M-96X | 96 | 100 m | MDPE | Backbone-Kommunikation |
Für die Faseranzahl 4/6/12 geben Sie bitte bei der Bestellung den Farbcode der Faser und die Bündeladerkonfiguration an. Die Fabrik wird entsprechend entwerfen.
Häufig gestellte Fragen
Sind Sie Hersteller?
Ja, wir sind ein im Jahr 2000 gegründeter Hersteller und Anbieter von FTTH-Lösungen und Rechenzentrums-Gesamtlösungen in Shenzhen, China.
Was ist Ihr MOQ?
Die Mindestbestellmenge kann 1 Stück betragen, bei größeren Mengen wird die Preisgestaltung jedoch wettbewerbsfähiger.
Können Sie den FOB-Preis angeben?
Ja. Wir liefern per Luftfracht (DHL, TNT, UPS, FEDEX) oder auf dem Seeweg für große Mengen. Wir bieten wettbewerbsfähige Versandlösungen mit Fracht- und Lieferzeitdetails.
Wie ist Ihre Qualität?
Unsere Produktion folgt IEC- und europäischen Standards mit CE-, ISO-, RoHS-, CPR- und ANATEL-Zertifizierungen. Alle Produkte werden vor der Auslieferung zu 100 % getestet.
Wie lange ist Ihre Vorlaufzeit?
Abhängig von Menge und Produkten. Glasfaser-Patchkabel: 2-3 Werktage für bis zu 5000 Stück. Wir haben reguläre Produkte auf Lager und bearbeiten dringende Bestellungen.
Was ist Ihre Garantie?
1 Jahr Garantie auf Patchkabel (nicht künstlicher Schaden). Bei künstlichen Schäden bieten wir eine kostenlose Reparatur an, wobei der Kunde die Frachtkosten übernimmt.
Was hast du dabei?
Internationales Exportstandardpaket. Individueller Logodruck auf Anfrage vor Angebotserstellung möglich.
Können Sie OEM/ODM anbieten?
Ja, alle Produkte akzeptieren OEM/ODM. Wir können Vertraulichkeitsvereinbarungen unterzeichnen.
Kann ich eine Probe haben?
Kostenlose Muster sind für Produkte unter 10 $ erhältlich. Der Käufer zahlt die Fracht vor der Lieferung.
Wie kann ich bestellen?
- Senden Sie eine Anfrage mit Produktdetails und Menge
- Wir erstellen ein Angebot mit Vorlaufzeit
- Angebot bestätigen und PI mit Bankverbindung erhalten
- Die Produktion beginnt nach Bezahlung
- Bestätigen Sie den Empfänger vor der Lieferung
- Erhalten Sie nach dem Versand eine Sendungsverfolgungsnummer
Wie lautet Ihr Zahlungsziel?
T/T, Western Union, Paypal, MoneyGram. Bei größeren Beträgen: 50 % Anzahlung, 50 % Restbetrag vor Lieferung. Wir passen uns wettbewerbsfähigen Marktpreisen an.
