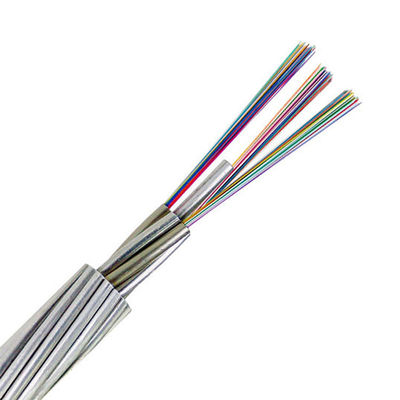

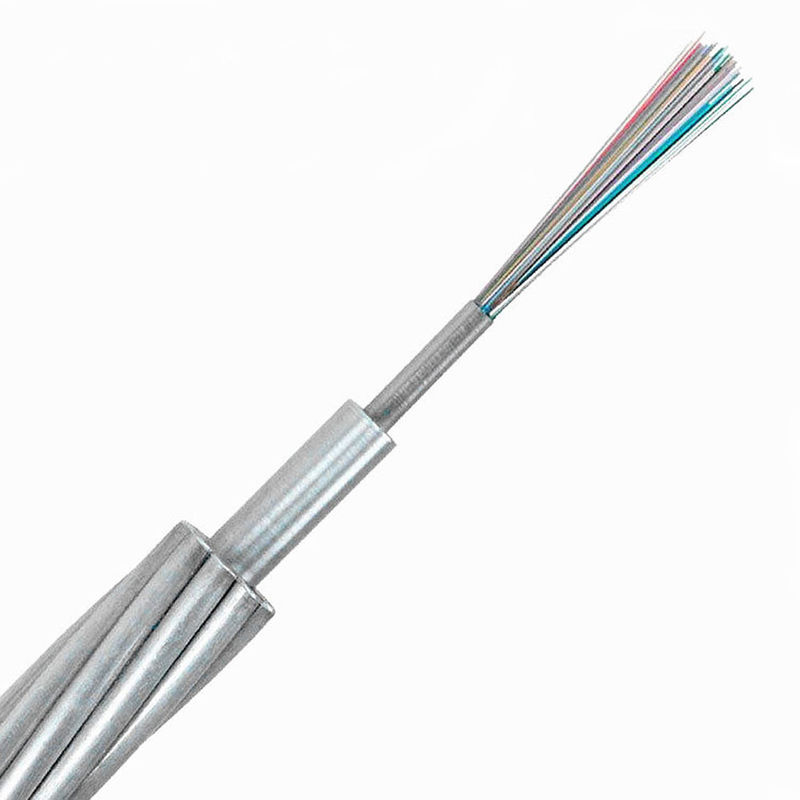

OPGW-Faseroptikkabel im Außenbereich
Produktdetails:
| Herkunftsort: | Porzellan |
| Markenname: | Takfly |
| Zertifizierung: | CE,ROHS,FCC,ISO9001,ISO141000 |
| Modellnummer: | OPGW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2000M |
|---|---|
| Preis: | USD 500~USD 2000 |
| Verpackung Informationen: | Trommel |
| Lieferzeit: | 5~8 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T |
| Versorgungsmaterial-Fähigkeit: | 1000KM/Month |
|
Detailinformationen |
|||
| Fasermenge: | 4/8/12/16/24/36/48 | Fasertyp: | G652D, G655 |
|---|---|---|---|

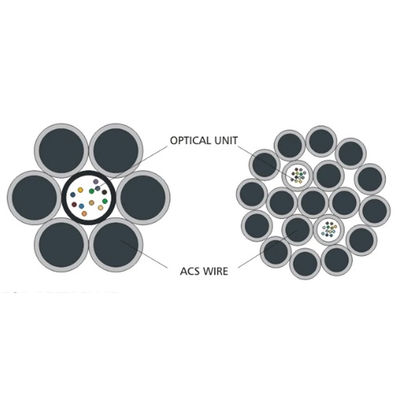

| Struktur: | Zentral oder gestrandet | Produktname: | 4–48 Fasern OPGW-Glasfaserkabel für den Außenbereich |

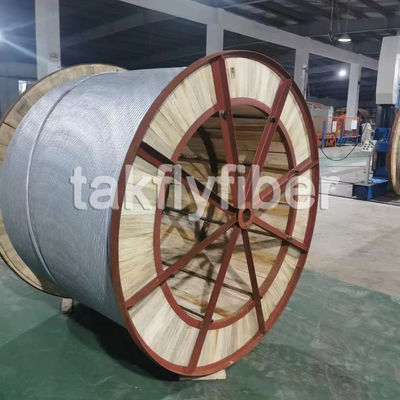

| Verpackung: | Eisentrommel | Länge: | 2–6 km/Trommel |
| Hervorheben: | optische Erdung 12C G655,Optische Erdung OPGW,48 Hilos Lichtwellenleiter |
||
Produkt-Beschreibung
Beschreibungen:
OPGW-Kabel ist die Kurzform von Optical Fiber Composite Overhead Ground Wire (Glasfaserverbund-Erdseil). OPGW-Kabel eignet sich für die Installation auf neuen Stromleitungen mit Doppelfunktion als Erdseil und Kommunikation. Insbesondere für die Installation auf Normalspannungs- und Höchstspannungsleitungen. OPGW-Kabel kann das herkömmliche Erdseil alter Stromleitungen ersetzen und die Glasfaserkommunikationsfunktion erweitern. OPGW-Kabel leitet Kurzschlussströme und bietet Blitzschutz.
OPGW-Glasfaserkabel wird genannt Optical Fiber Composite Overhead Ground Wire, ist ein Freileitungs-Erdseil, das Glasfasern enthält. Die Glasfaser wird in das Erdseil der Hochspannungs-Freileitung gelegt, um ein Glasfaser-Kommunikationsnetz auf der Übertragungsleitung zu bilden. Es wird hauptsächlich für 500 kV, 220 kV, 110 kV und Kommunikationsleitungen für neue Hochspannungs-Freileitungssysteme verwendet. Die Anzahl der Kerne beträgt 4-48, und es gibt Aluminiumrohrtypen, Aluminiumrahmentypen und (Edelstahl-)Stahlrohrtypen.
Eigenschaften:
(1) Das OPGW verwendet eine Edelstahl-Lockertube-Struktur, wodurch seine Zuverlässigkeit und die Leistung der Temperaturbeständigkeit erhöht werden.
(2) Das OPGW erfüllt die Anforderung der Anwendung großer Glasfaserleitungen.
(3) Die OPGW werden speziell für das optische Kommunikationssystem bei der Installation der elektrischen Übertragungsleitung eingesetzt.
(4) Projektplanung (Durchhang-Zugkraft-Berechnung, Kurzschlussstrom, Berechnung der ADSS-Hardware-Fittings)
Anwendung:
>> OPGW-Kabel wird hauptsächlich in 500-kV-, 220-kV- und 110-kV-Leitungen eingesetzt, begrenzt durch Stromausfall, Sicherheit und andere Elemente, meist in neuen Leitungen. Seine Anwendungen sind: Hochspannung über 110 kV, mit einer längeren Spannweite (normalerweise über 250 m);
>> Einfache Wartung, einfache Leitungsspannweite, seine mechanischen Eigenschaften können eine große Leitungsspannweite erfüllen;
>> Äußeres OPGW ist Metallpanzerung, ohne Einfluss auf Hochdruck-Elektrokorrosion und -Degradation;
>> Für den Bau von OPGW muss die Stromversorgung unterbrochen werden, was zu größeren Verlusten führt, daher muss OPGW beim Bau von Hochspannungsleitungen über 110 kV verwendet werden;
>> Für den OPGW-Leistungsindex gilt: Je mehr Kurzschlussstrom, desto mehr Bedarf an einem guten Leiter, um Metallpanzerung zu sein, und die Zugfestigkeit zu reduzieren, während, wenn die Zugfestigkeit sicher ist, um die Kurzschlussstromkapazität zu erhöhen, ist der einzige Weg, den Metallquerschnitt zu vergrößern, was zu einem erhöhten Kabeldurchmesser und -gewicht führt, so dass die Sicherheit eine Frage für die Leitungsstangenfestigkeit ist.
Parameter:
| Modell-Nr. | Abschnitt | Nennbruchkraft (KN) |
Kabeldurchmesser (mm) |
Gewicht (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
