Minioptisches Kabel 2 bis 144 Kerne, kleiner Durchmesser, nichtmetallisch, LSZH/PVC-Blatt
Produktdetails:
| Herkunftsort: | China |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-PC-3.0-1M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | US$0.01~2.79/PC |
| Verpackung Informationen: | Standardverpackung exportieren |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,MoneyGram/Paypal |
| Versorgungsmaterial-Fähigkeit: | 10000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | ST bis LC OM1 OM2 Glasfaser-Duplex-Patch-Schnur | Interaktionsverlust: | ≤0,3 dB |
|---|---|---|---|
| Rückflussverlust: | PC MM ≥ 35 dB | Fasertyp: | Die Angaben sind in Anhang I zu entnehmen. |
| Durchmesser: | 3,0 mm | Steckertyp: | PC/UPC |
| Jackenmaterial: | LSZH/PVC/PU | Farbe: | Orange oder individuell |
| Wellenlänge: | 1310 nm, 850 nm | Länge: | 1m oder angepasst |
| Betriebstemperatur: | -40 ℃ ~ 80 ℃ | Faserdurchmesser: | 50/125 |
| Grad: | Telekommunikationsstufe | Zertifikat: | CE/ROHS/REACH |
| Produktionskapazität: | 10000 Stück/Tag | ||
| Hervorheben: | Kleines Glasfaserkabel,144-Kern-LSZH-Pflasterkabel,mit einem Durchmesser von nicht mehr als 0 |
||
Produkt-Beschreibung
Mini-optisches Kabel – 2 bis 144 Adern
Nichtmetallische Konstruktion mit kleinem Durchmesser und LSZH/PVC-Manteloptionen
Produktübersicht
Diese optische Mini-Kabelserie nutzt farbige Fasern mit Φ250 µm als optisches Übertragungsmedium und ist für Anwendungen mit hoher Dichte und kompakten Abmessungen konzipiert.
Konstruktionsdetails
- 2 bis 24 Kerne:Farbige Fasern, verstärkt mit Aramidgarn als Festigkeitsträger, extrudiert mit PVC- oder LSZH-Ummantelung (raucharm, halogenfrei, flammhemmend).

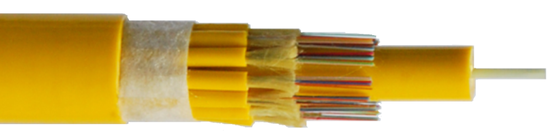

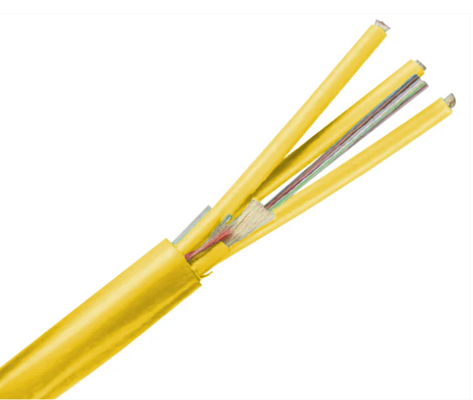

- 26 bis 144 Kerne:Untereinheitskonstruktion mit 250 µm dicken farbigen Fasern und Aramidgarnverstärkung innerhalb eines 3,0 mm dicken Innenmantels. Verfügt über ein zentrales Festigkeitselement aus nichtmetallischem FRP mit um den Kern verseilten Untereinheiten und einem äußeren PVC- oder LSZH-Mantel
Anwendungen

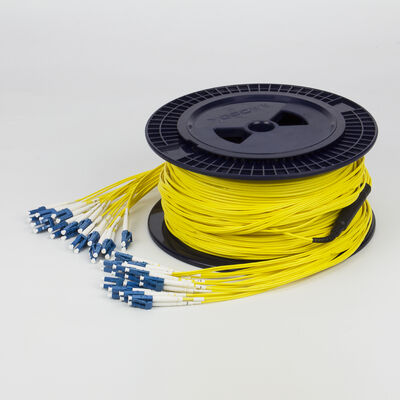

- Glasfaser-Überbrückungskabel und Pigtails für aktive Verbindungen
- Routing und Patching in Rechenzentren und Indoor-Kommunikationsnetzwerken
- Verbindung zwischen Prüfgeräten und Kommunikationsgeräten
Hauptmerkmale
- Leicht abziehbare, beschichtete Fasern für einen einfacheren Anschluss
- Hohe Zugfestigkeit durch Aramidgarnverstärkung
- Multifaseranzahl mit kompaktem Außendurchmesser und vollständig dielektrischer zentraler Festigkeitsstruktur
- Hervorragende Flammschutzleistung mit geringer zusätzlicher Dämpfung über den gesamten Betriebstemperaturbereich
Optische Parameter
| Glasfasertyp | Testwellenlänge | Typischer Abfall (dB/km) | Maximaler Abfall (dB/km) | Mindestbiegeradius (mm) |
|---|---|---|---|---|
| G652D | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 16 |
| G657A1 | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 10 |
| G657A2 | 1310/1550 nm | 0,36/0,22 | 0,5/0,4 | 7.5 |
| 62,5/125 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 30 |
| 50/125 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 30 |
| OM3 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 7.5 |
| OM4 | 850/1300 nm | 3,0/1,0 | 3,5/1,5 | 7.5 |
| OM5 | 850/953 nm/1300 nm | 3,0/.../1,0 | 3,5/.../1,5 | 7.5 |
Produktstruktur
| Komponente | 2–24 Kerne | 26-144 Kerne |
|---|---|---|
| Optische Faser | Durchmesser: 125µm (±1µm) | |
| Beschichtungsdurchmesser | 250µm (±5µm) | |
| Faserfarben | Blau, Orange, Grün, Braun, Grau, Weiß, Rot, Schwarz, Gelb, Violett, Rosa, Aquamarin | |
| Untereinheit | / | Durchmesser: 3,0 mm (±0,15 mm) |
| Kernverstärkung | Aramidgarn | |
| Mantelmaterial | PVC/LSZH | |
| Mantelfarbe | Gelb (Einzelmodus), Orange (Multimodus); Andere Farben auf Anfrage erhältlich | |
| Stärke-Mitglied | / | FRP-Mittelverstärkung |
| Äußere Hülle | Material: PVC/LSZH; Farbe: Gelb (Einzelmodus), Orange (Multimodus); Benutzerdefinierte Farben verfügbar | |
Kabelspezifikationen
| Faseranzahl | Anzahl der Untereinheiten | Außendurchmesser (mm) | Kabelgewicht (kg/km) | Maximale Zugkraft (N) | Min. Biegeradius (D) |
|---|---|---|---|---|---|
| 2-24 | / | 3,0 | 8 | 80/150 | 20/10 |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 20/10 |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 20/10 |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 20/10 |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 20/10 |
Betriebstemperatur:-20℃ bis +70℃
Standardproduktionslänge:2000 Meter
Häufig gestellte Fragen
Sind Sie Hersteller?
Ja, wir sind ein im Jahr 2000 gegründeter Hersteller und Anbieter von FTTH-Lösungen/Rechenzentrums-Gesamtlösungen in Shenzhen, China.
Was ist Ihr MOQ?
Die Mindestbestellmenge kann 1 Stück betragen, bei größeren Mengen wird die Preisgestaltung jedoch wettbewerbsfähiger. Wir erstellen Angebote mit Fracht- und Lieferzeiten basierend auf Ihren detaillierten Anforderungen.
Wie ist Ihre Qualität?
Unsere Produktion folgt IEC- und europäischen Standards mit CE-, ISO-, RoHS-, CPR- und ANATEL-Zertifizierungen. Alle Produkte werden vor der Auslieferung einer 100%igen Prüfung unterzogen.
Wie lange ist Ihre Vorlaufzeit?
Abhängig von Menge und Produkten. Glasfaser-Patchkabel werden bei Bestellungen bis zu 5.000 Stück in der Regel innerhalb von 2–3 Werktagen versandt. Wir unterhalten einen regelmäßigen Produktbestand und bearbeiten dringende Bestellungen.
Was ist Ihre Garantie?
1 Jahr Garantie auf Patchkabel ab Lieferdatum auf nicht künstliche Schäden. Die Reparatur künstlicher Schäden ist kostenlos und der Kunde trägt die Frachtkosten.
Was hast du dabei?

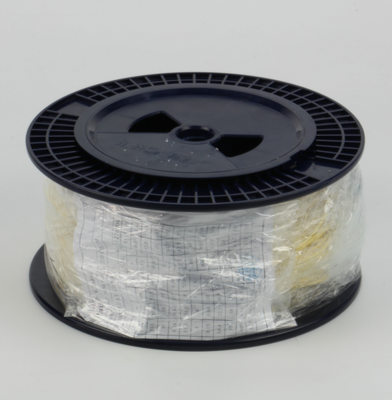

Internationale Exportstandardverpackung. Individueller Logodruck auf Anfrage möglich.
Können Sie OEM/ODM anbieten?
Ja, alle Produkte akzeptieren OEM/ODM mit verfügbarer Vertraulichkeitsvereinbarung.
Kann ich eine Probe haben?
Kostenlose Muster sind für Produkte unter 10 USD erhältlich. Der Käufer zahlt die Frachtkosten vor der Lieferung.
Wie kann ich bestellen?
1. Senden Sie eine Anfrage mit Produktname, Spezifikation, Menge und Lieferadresse
2. Wir erstellen ein Angebot mit Lieferzeit
3. Bestätigen Sie das Angebot und erhalten Sie eine Proforma-Rechnung
4. Die Produktion beginnt nach Zahlungseingang
5. Bestätigen Sie vor der Lieferung die Angaben zum Empfänger
6. Nach dem Versand angegebene Sendungsverfolgungsnummer
2. Wir erstellen ein Angebot mit Lieferzeit
3. Bestätigen Sie das Angebot und erhalten Sie eine Proforma-Rechnung
4. Die Produktion beginnt nach Zahlungseingang
5. Bestätigen Sie vor der Lieferung die Angaben zum Empfänger
6. Nach dem Versand angegebene Sendungsverfolgungsnummer
Wie lautet Ihr Zahlungsziel?
T/T, Western Union, Paypal, MoneyGram. Bei größeren Beträgen: 50 % Anzahlung, 50 % Restbetrag vor Lieferung. Wir bieten wettbewerbsfähige Marktpreise für gleichwertige Qualität.
