Mikro-Glasfaser-Innenkabel GJFH-24-288
Produktübersicht
Mikrooptische Glasfaserkabel für Innenräume GJFH-24-288 Produktübersicht Mikrooptische Glasfaserkabel für Innenräume GJFH-24-288ist für leistungsstarke Glasfaseranwendungen in Innenräumen mit hervorragender Zuverlässigkeit und Flexibilität ausgelegt. Anwendungen Glasfaser-Aktivverbindungs-Sprung- ...
Product Custom Attributes
Produktname:
Mikro-Glasfaser-Innenkabel GJFH-24-288
SM-Dämpfung:
Typisch 0,36/0,22
Manteldurchmesser (µm):
125 ± 1,0
MM-Dämpfung:
Typisch 3,0/1,0
Anzahl der Glasfasern:
24–288 °C
lose Rohrfarbe:
Die Chromatographie
Mantelmaterial:
LSZH
Scheidedurchmesser:
3,0 ± 0,1 mm
Temperaturbereich:
-20℃-+60℃
Garantie:
5 Jahre, lebenslange Wartung
Fasermarke:
Corning, YOFC, OFS und Draka
Hervorheben:
Mikrooptische Glasfaserkabel GJFH-24-288
,Kabel mit Glasfaser 288 Kern für Innenräume
,GJFH-Faserkabel mit Garantie
Produkt-Beschreibung
Mikrooptische Glasfaserkabel für Innenräume GJFH-24-288
Produktübersicht
Mikrooptische Glasfaserkabel für Innenräume GJFH-24-288ist für leistungsstarke Glasfaseranwendungen in Innenräumen mit hervorragender Zuverlässigkeit und Flexibilität ausgelegt.
Anwendungen
- Glasfaser-Aktivverbindungs-Sprung- oder Schwanzfaser
- Routing und Patching für Rechenzentren und Innenkommunikationsnetzwerke
- Vernetzung von Instrumenten und Kommunikationsgeräten
Eigenschaften des Produkts
- Beschichtete Fasern lassen sich leicht abschälen
- Aramidgarn-verstärktes Element bietet eine ausgezeichnete Zugfestigkeit
- Mehrkernnummer mit kleinem Außendurchmesser
- Gute Flammschutzleistung bei geringer induzierter Dämpfung im Betriebstemperaturbereich
Optische Parameter und Eigenschaften
Spezifikationen für Ein-Modus-Fasern
| Art der Faser | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| Dämpfung (dB) typisch | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| Maximale Dämpfung (dB) | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| Nullverstreuungsneigung | ≤ 0,091 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 | ≤ 0,092 ps/km*nm2 |
| Dispersion (1285 bis 1340 nm) | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km | -3,5 - 3,5ps/nm*km |
| Modusfelddurchmesser (@1310nm) | 9.1±0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm | 80,8 ± 0,4 μm |
| Kabel mit Schnittwellenlänge (nm) | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm | ≤ 1260 nm |
| Min. Biegeradius (mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| Durchmesser der Verkleidung (μm) | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm | 125±1,0 μm |
Spezifikationen für Multimodefasern
| Art der Faser | 62.5/125 μm (850/1300 nm) | 50/125 μm (850/1300 nm) | Biom2+ (850/1300 nm) | Biom3 (850/1300 nm) | Biom4 (850/1300 nm) | Biom5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| Dämpfung (dB) typisch | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| Maximale Dämpfung (dB) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| Bandbreite (MHz*km) | ≥ 200/≥ 500 | ≥ 400/≥ 500 | ≥ 700/500 | ≥ 1500/500 | ≥3500/500 | ≥3500/1850/500 |
| Wirkliche Modalbandbreite | - Ich weiß nicht. | - Ich weiß nicht. | ≥ 950/--- | ≥ 2000/---- | ≥ 4700/---- | ≥ 4700/2470 |
| 10 Gigabit Ethernet SX (M) | - Was ist los? | - Was ist los? | ≤ 150/---- | ≤ 300/---- | ≤ 550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | - Was ist los? | - Was ist los? | - Was ist los? | 140/---- | 170/---- | 200 M/----/---- |
| Min. Biegeradius (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| Durchmesser der Verkleidung (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

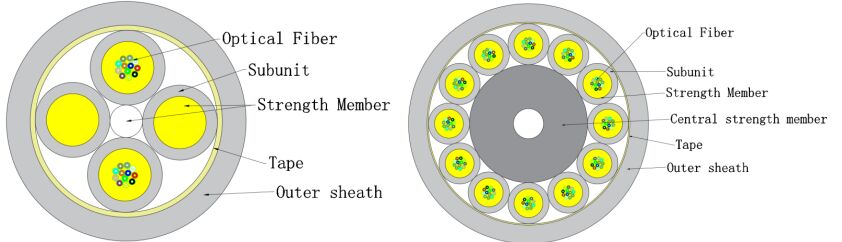

Produktstruktur
| Artikel 1 | Beschreibungen |
|---|---|
| Glasfaser |
Zählung der Fasern:24-48, 50-72, 74-96, 98-288 Farbe:Die Chromatographie |
| Untereinheit/Füllstoff |
Zählen:4, 6, 8, 12 Material:LSZH |
| Stärkter Mitglied |
Material:Garne aus Aramid Farbe:Je nach Kundenanforderungen oder Fasertypen Durchmesser:3.0±0,1 mm Stärke:0.5±0,05 mm |
| Zentrale Stärke | Material:FRP und Hülle |
| Außenhülle |
Material:LSZH Farbe:Je nach Kundenanforderungen oder Fasertypen |
| Die Paketschicht |
Material:Band Durchmesser:9.0±0.3, 11,2±0.4, 13,5±0.5, 17,5±0,5 mm |
Mechanische und ökologische Merkmale
| Artikel 1 | Beschreibungen |
|---|---|
| Zugfestigkeit |
Kurzfristige:150 N Langfristig:50 N |
| Zerschlagfestigkeit |
Kurzfristige:500N/100mm Langfristig:100N/100mm |
| Temperaturbereich | -20°C bis +60°C |
| Biegeradius |
Dynamisch:≥ 20D Statik:≥ 10D |
Verpackung und Lieferung
- Verpackung:Holztrommel-Schutz, je nach Kunden- oder Firmenanfrage.
- Lieferdauer:Standardlänge der Walze: 0,5-2,0 km oder je nach Kundenwunsch.
Kennzeichnung von Kabeln
- Kabel Marker pro Meter durch Inkjet-Druck
- Herstellungsjahr
- Typ des Kabels
- Anzahl der Fasern
- Kabellänge
- Und so weiter.
- Nach Kundenwunsch oder unserer Firma
Produktbilder
Warum TAKFLY wählen
- 26+ Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- 450+ Montagearbeiter mit mehr als 3 Jahren Erfahrung
- 10+ FuE-Ingenieure, die sich der Innovation widmen
- 16 aus Deutschland eingeführte Spritzgasmaschinen und Produktionslinien
- 30+ Prüfmaschinen einschließlich OTDR-, 3D-, VFL-, IL&RL-Prüfgeräten
- Umfassende Prüfgeräte: Spannfestigkeitsprüfer, Zerkleinernstimmungsprüfer, Leistungsmessgeräte, Lichtprüfer
- OEM-Branding akzeptiert
- Teilnahme an der weltweiten Ausstellung: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Elektronische Ausstellung
Qualitätskontrolle
- Stelleprüfung der Rohstoffe vor der Produktion
- Vollständige Inspektion nach jedem einzelnen Verfahren
- Umfassende Halbfertigungskontrollen
- Vollständige Prüfung des fertigen Produkts vor dem Verpacken
- Stellekontrollen vor dem Versand
Lieferinformationen
- Proben:1-3 Arbeitstage
- Massenproduktionsbestellungen:3-7 Arbeitstage
- Verpackung:Plastiktüten, Kartons und Paletten auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
Bitte geben Sie Ihre E-Mail-Adresse oder Ihre Kontaktdaten auf unserer Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich über die Preise verhandeln?
Ja, wir können Ermäßigungen für mehrere Containerladungen mit gemischten Waren in Betracht ziehen.
F3: Wie hoch sind die Versandkosten?
Die Versandkosten hängen von der Größe der Sendung und der Versandmethode ab.
F4: Kann ich Sie besuchen?
Sicher! Unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
Q5: Was ist, wenn es Qualitätsprobleme gibt, wenn wir die Waren erhalten?
Wenn Sie Qualitätsprobleme beim Auspacken haben, nehmen Sie bitte Fotos für unsere Referenz.Zusammen mit der Umsetzung von Qualitätsverbesserungen für die zukünftige Produktion.
F6: Wie sind Ihre Verpackungsbedingungen?
Wir verpacken normalerweise Waren in Blisterkartons und Kartons, können aber auch kundenspezifische Verpackungen annehmen.
F7: Was sind Ihre Zahlungsbedingungen?
T/T 30% als Anzahlung und 70% Balance vor der Lieferung. Wir liefern Fotos von Produkten und Verpackungen vor der Endzahlung.
F8: Wie sind Ihre Lieferbedingungen?
Exw, FOB, CFR, CIF, DDU
F9: Wie sieht es mit Ihrer Lieferzeit aus?
In der Regel 5-7 Werktage nach Erhalt der Vorauszahlung.
F10: Können Sie nach den Proben produzieren?
Ja, wir können Produkte basierend auf Ihren Proben oder technischen Zeichnungen herstellen.
Wenn Sie an unseren Produkten interessiert sind oder Fragen haben, können Sie uns jederzeit kontaktieren!
