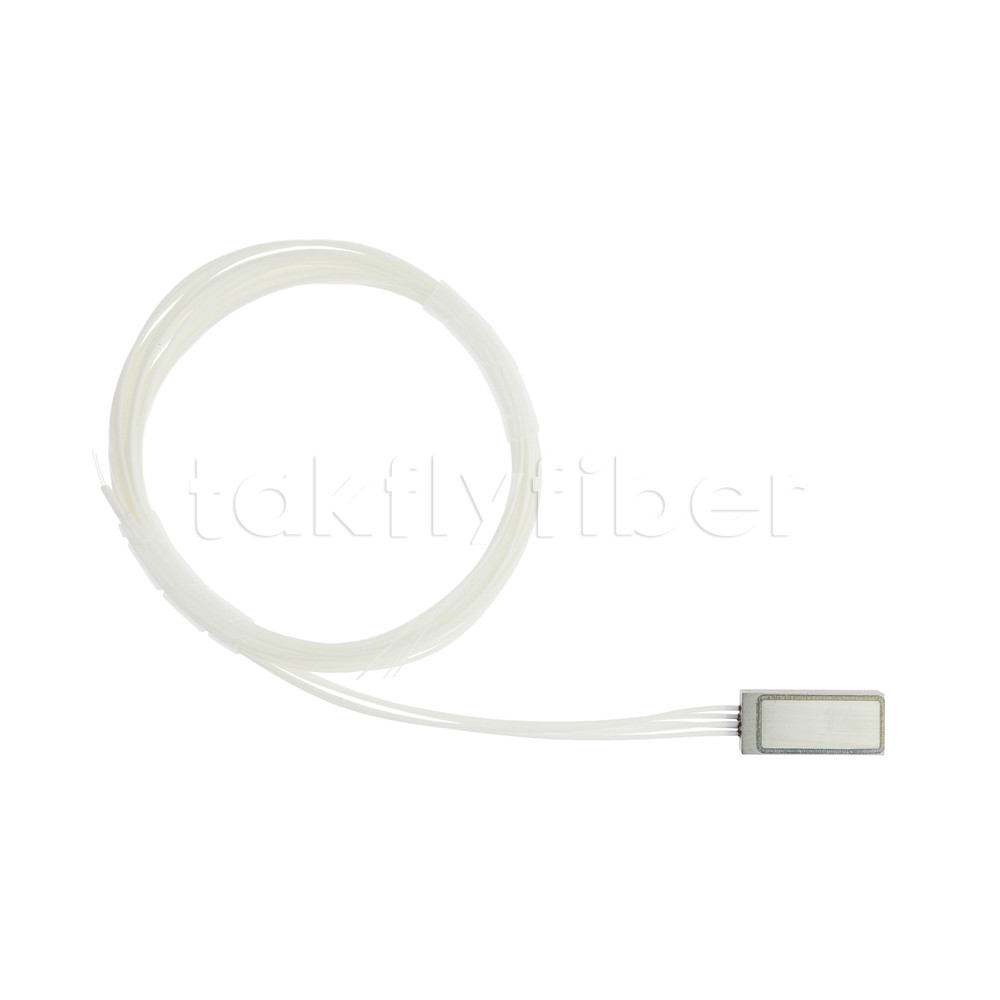

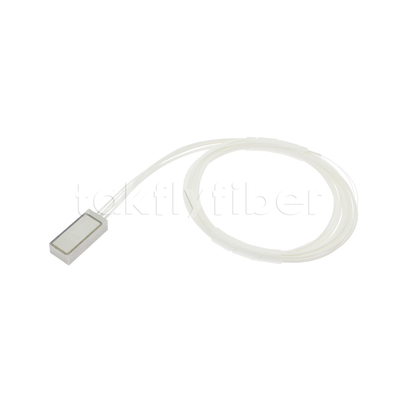

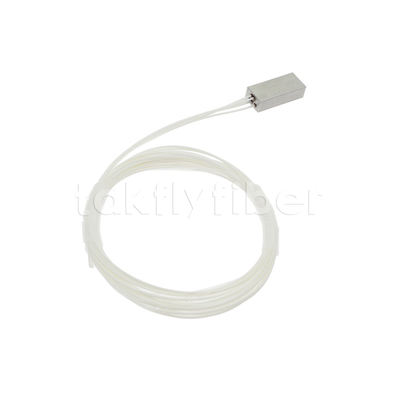

4CH-Ultra-kompakte CWDM-Modul
Produktdetails:
| Place of Origin: | Made in China |
| Markenname: | DF, TAKFLY, OEM |
| Zertifizierung: | CE, ROHS, REACH, ISO9001, ISO14001 |
| Model Number: | TK-UT-CCWDM-4CH |
| Document: | Takfly Product Catalogue.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | 145.99 |
| Verpackung Informationen: | Innerer Kasten + Karton |
| Delivery Time: | 7-9 working days |
| Payment Terms: | T/T,Western Union |
| Versorgungsmaterial-Fähigkeit: | 500pcs pro Woche |
|
Detailinformationen |
|||
| Operation Wellenlängen: | 1470–1610 nm | Kanalnummer: | 4 |
|---|---|---|---|
| Mux or Demux Insertion Loss: | ≤1.2 | Isolierte Nachbarschaft: | ≥30dB |
| Isolation Non-adjacent: | ≥40dB | Polarization Dependent Loss: | ≤0.1 |
| Return Loss: | ≥45dB | Dimension: | 25x10.8x6.5mm |
| Product Name: | 4CH Ultra Compact CWDM Module | ||
Produkt-Beschreibung
4CH-Ultra-kompakte CWDM-Modul
Eigenschaften
- Niedrig Einfügung Verlust
- Breit Pass Band
- Hochkanal Isolation
- Hohe Stabilität und Verlässlichkeit
- Epoxyfrei auf Optische Pfad
Anwendungen
Linie Überwachung- WDM Netzwerk
- Telekommunikation
- Zelluläre Anwendung
- Glasfaser Verstärker
- Zugriff Netzwerk
Produktcode
|
Artikel 1 Zahl |
Kunden Teil Zahl |
Zukunftsoptik Teil Zahl |
Beschreibung |
|
1 |
NA |
NA |
4CH CWDM Modul, 1470 bis 1610m,G657 A2 Fasern, 900Ich weiß nicht. los Schlauch,-40 ~ +85°C |
Spezifikation
2.1 4CH CWDM-SpezifikationKationen
|
Parameter |
Spezifikationen |
Einheit |
|
Operation Wellenlängen |
1470 bis 1610m |
|
|
Kanal Zahl |
4 |
CH |
|
Wellenlängen im Mittelpunkt des Kanals (nm) |
Die ITU |
|
|
Kanal Passband(0.5dB) |
Lc ±6.5 |
m |
|
|
Mux oder Demux Einfügung Verlust |
≤ 12 |
dB |
|
|
Isolation |
Nachbarland |
≥ 30 |
dB |
|
Nicht benachbarte |
≥ 40 |
dB |
|
|
Polarisierung Abhängig Verlust |
≤ 01 |
dB |
|
|
Ripple |
≤ 05 |
dB |
|
|
Zurück Verlust |
≥ 45 |
dB |
|
|
Abmessung |
25 mal 10,8 mal 6.5 |
mm |
|
|
Fasern Typ |
G657 A2, 900Ich weiß nicht. Kleidung |
||
|
Fasern Länge |
>0.5 |
M |
|
|
Verbindungsstück |
FC/APC |
|
|
|
Betriebstemperatur |
- Vierzig. +85 |
.C |
|
|
Speichertemperatur |
- 40 ~ +85 |
.C |
|
Anmerkung:Die oben Parameter ohne Anschluss,Ein Paare von Anschluss Verlust ist 0.25dB
2.2 Schematisch Zeichnung und DVermutung
