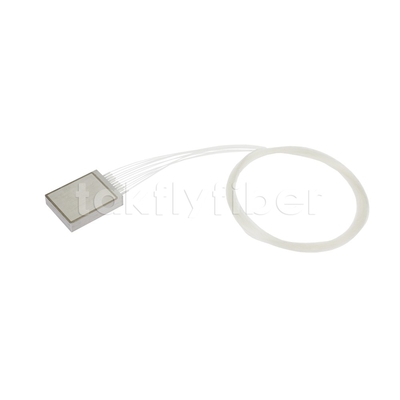

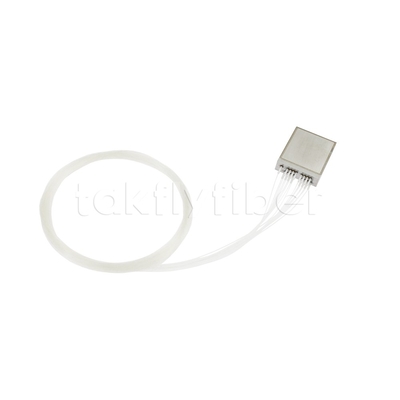

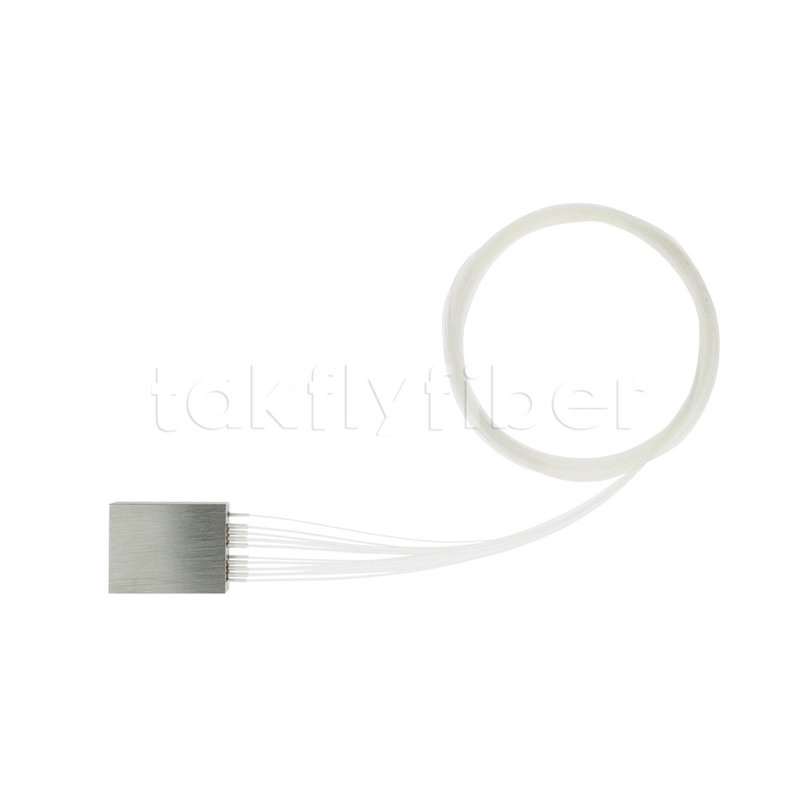

Industrieller Typ 16CH Ultra Kompakt DWDM Modul mit Rückflussdämpfung ≥45dB und Mux- oder Demux-Einfügedämpfung ≤2.5dB
Produktdetails:
| Markenname: | DF/TAKFLY/OEM |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-DWDM-16CH-ULC |
| Dokumentieren: | Takfly Product Catalogue.pdf |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | 899.99 |
| Verpackung Informationen: | innerer Kasten + Karton |
| Lieferzeit: | 7-9 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 200pcs pro Woche |
|
Detailinformationen |
|||
| Kanalnummer: | 16 | Wellenlängen im Mittelpunkt des Kanals: | Die ITU |
|---|---|---|---|
| Mux- oder Demux-Einsatzverlust: | ≤ 2,5 dB | Isolierte Nachbarschaft: | ≥30dB |
| Isolierung Nicht angrenzend: | ≥ 40 dB | Polarisations-abhängiger Verlust: | ≤0.4dB |
| Rücklaufverlust: | ≥45dB | Abmessung: | 30x23x6,5 mm |
| Betriebstemperatur: | -40~ +85℃ | ||
| Hervorheben: | Rückflussdämpfung DWDM Modul,Modul 16ch DWDM,Ultra Kompakt DWDM Modul |
||
Produkt-Beschreibung
Industrielle Module für ultra-kompakte DWDM-Typ 16CH
Die F&E-Abteilung von Takfly hat ein industrielles Ultra-kompaktes DWDM entwickelt.die auf einer gut entwickelten Dünnschichtfilter-Technologie (TFF) basiert und eine ultrakompakte Mikrooptik-Integrationsmethode für den freien Raum verwendetDas Gerät kann in einem breiten Temperaturbereich arbeiten und hat eine außergewöhnliche Leistung, die den Anforderungen der Industriestandard entsprechen könnte.
Eigenschaften
1.Ultra-niedriger Einsatzverlust
2. TFF Freiraumtechnologie
3Passives Modul, keine Notwendigkeit für Strom
4. Stabile Betriebstemperaturen
5. Benutzerdefinierte Bandkombination
Anwendungen
1.Hybride DWDM über CWDM-Netzwerke
2. Ausbauport für zukünftige Bandbreitensteigerung
3. 5G-Netzwerke
Produktcode
|
Artikel 1 Zahl |
Kunden Teil Zahl |
Zukunftsoptik Teil Zahl |
Beschreibung |
|
1 |
NA |
NA |
16CH DWDM Modul,Die ITU, 100GHz,G657A2, Fasern 900Ich weiß nicht. los Schlauch,-40 ~ +85°C,FC/APC |
Spezifikation
2.1 16CH 100 GHz MUX und DEMUX DWDM-Spezifikationen
|
Parameter |
Spezifikationen |
Einheit |
|
|
Kanal Zahl |
16 |
CH |
|
|
Wellenlängen im Mittelpunkt des Kanals (nm) |
Die ITU |
|
|
|
Kanal Passband(0.5dB) |
Die Prüfungen werden in der Tabelle 1 beschrieben.11 |
m |
|
|
Mux oder Demux Einfügung Verlust |
≤ 2.5 |
dB |
|
|
Isolation |
Nachbarland |
≥ 30 |
dB |
|
Nicht benachbarte |
≥ 40 |
dB |
|
|
Polarisierung Abhängig Verlust |
≤ 04 |
dB |
|
Ripple |
≤ 05 |
dB |
|
Zurück Verlust |
≥ 45 |
dB |
|
Abmessung |
30 mal 23 mal 6.5 |
mm |
|
Fasern Typ |
G657A2 Fasern, 900Ich weiß nicht. Kleidung |
|
|
Fasern Länge |
>1 |
M |
|
Verbindungsstück |
FC/APC |
|
|
Betriebstemperatur |
- Vierzig. +85 |
.C |
|
Speichertemperatur |
- 40 ~ +85 |
.C |
Anmerkung: Die oben genannten Parameter ohne Verbindungoder ein Paar Anschluss Verlust ist 0.25 dB
