100 GHz AWG 40CH DWDM MUX DEMUX mit Faserhöhe -100-0μm und Kabeldurchmesser von 0,9 mm

100 GHz AWG 40CH DWDM MUX DEMUX mit Faserhöhe -100-0μm und Kabeldurchmesser von 0,9 mm

Produktdetails:

Place of Origin: Guangdong, SHENZHEN
Markenname: TAKFLY
Zertifizierung: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: DF-DWDM-40CH

Zahlung und Versand AGB:

Minimum Order Quantity: 1 Pices
Preis: US$0.01 ~ US$1200/PC
Packaging Details: spone + box + carton
Delivery Time: 3-7working days
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Bestpreis Kontakt

Detailinformationen
Fiber Type: SMF-28e Package Dimension: -40~+85
Pass Band: ±6.5nm Isolation: > 30dB
Band: C Band or L band or custom Dimensions: 19
Warranty: 3 Years Cable Diameter: 0.9mm
Pigtail Length: 1m or 1.5m or customized Bandwidth: 1310±50; 1490±10; 1550±10
Cable Type: SMF -28e Fiber: SMF-28e or custom
Directivity: > 50dB Fiber Height: -100-0μm
Rotation Angle: 45° or 90°
Hervorheben:

Einheit für die Bereitstellung von Daten für die Bereitstellung von Daten für die Bereitstellung von Daten für die Bereitstellung von Daten für die Bereitstellung von Daten für die Bereitstellung von Daten.

,

40CH DWDM MUX DEMUX

Produkt-Beschreibung

Kanal: 40 CH Wellenlänge: C20 bis C60
Abmessungen: 1 U 19 Zoll Anschluss: LC
Betriebstemperatur: -5 bis 65°C Speichertemperatur: -40°C bis 85°C
Typ der Faser: SMF28e mit 900um Loose Tube Faser Betriebsfeuchtigkeit: 5 bis 95% RH
Aufbewahrungsfeuchtigkeit: 5 bis 95% RH Bescheinigung: CE, ROHS, REACH, ISO9001 und ISO14001
Ausgangskanäle: 40 Kanal Abstand: 100 GHz
Betriebsband: C-Band Einfügungsverlust: 5.5 dB, maximal: 6.0 dB
Hochlicht:

40CH WDM Mux Demux

,

40CH Wellenlänge-Divisions-Multiplexer

,

FTTX WDM Mux Demux



100 GHz AWG 40CH DWDM MUX+DEMUX für den Netzwerkbau

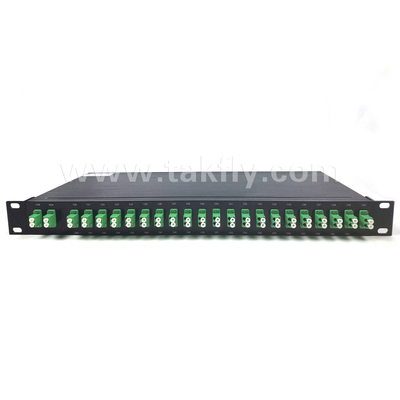

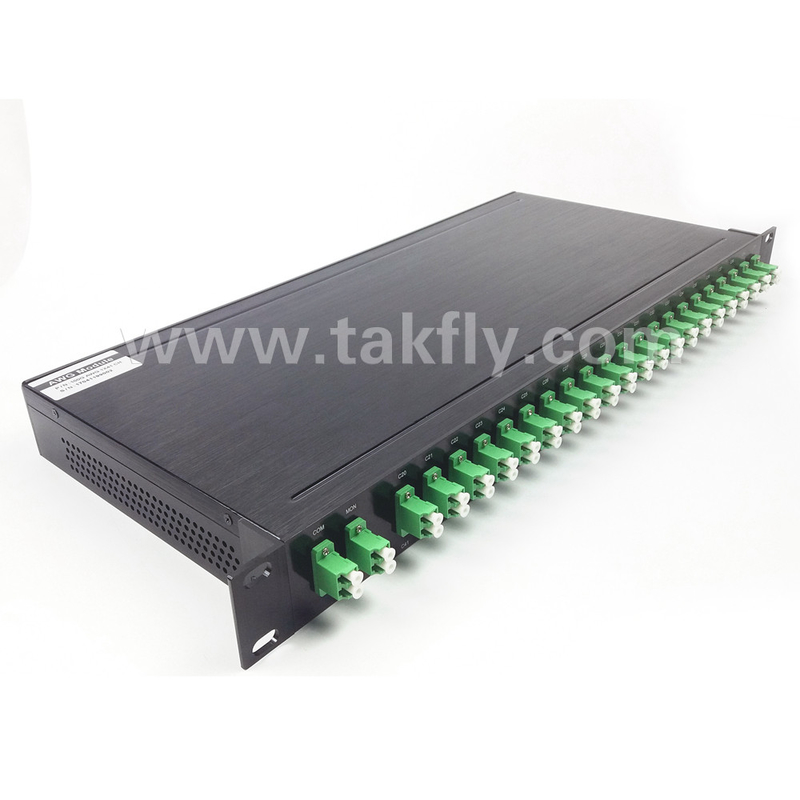

40CH DWDM mit LC/UPC-Optisch-Adapter-Schnittstelle. Standalone 1RU 19" Rack Packaging Mux + Demux im Inneren. ITU-Kanal 21-60.


Der 1x40 DWDM Mux Demux ist ein eigenständiges 40-Kanal-Produkt in einem kompakten 1RU-Rahmen, das in der Lage ist, Dichte Wellenlänge Division Multiplexing (DWDM) und Demultiplexing.Mit seinem dichten Signal-zu-Faser-Verhältnis, ist der 40CH Filter DWDM mux demux ideal für den Ferntransport von Glasfasersignalen geeignet.



Diese Komponente ist für den Einsatz in der C-Bandfreisetzung eines DWDM-Systems ausgelegt.Das AWG-Paket ist speziell mit der Auswahl zuverlässiger thermischer Kunststoffe mit geringer Wärmeleitung ausgelegt, und die Betriebstemperatur des AWG wird mit Hilfe eines Folienwiderstandsheizers oder Peltier TEC mit Thermistortemperatursensor gesteuert.



40CH DWDM Mux Demux Eigenschaften:

•Mehrkanalzahl Niedrig einfügen
•Verlust und PDL Hohe Kanalisolation
•MUX- und DEMUX-Funktionalität
•Nach Telcordia 1209/1221 und RoHS-konform

40CH DWDM Mux Demux Anwendungen

•DWDM-Übertragung
•Netzwerke Fernfernverkehrsnetze

•Blöcke für ROADM

Optische Spezifikationen

Parameter Einheit Wert Andere
- Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann.
Ausgabe Anzahl der Kanäle   40
Abstand zwischen den Kanälen GHz 100
Betriebsband   C-Band
Genauigkeit der Wellenlänge in der Mitte Nachmittag 50   50
Bandbreite von 1 dB Nachmittag 40
Bandbreite von 3 dB Nachmittag 60
Einsetzungsverlust dB   5.5 6.0
Ripple dB     0.5
Einheitlichkeit des Einfügungsverlustes dB     1.5
Nachbarskanalübertragung dB     23
Nicht benachbarte Kanalübertragung dB     30
Gesamter Überschall dB     21
Polarisierungsabhängige Verluste dB     0.5
Polarisierungsmodus Dispersion ps     0.5
Chromatische Dispersion PS/nm - 20   +20
Rückkehrverlust dB 40

Anmerkung:

1Ausgabe Anzahl der Kanäle 8, 16,32, 48 verfügbare Kanäle;

2. IL stellt den schlimmsten Fall über ein +/- 12,5 GHz-Fenster um die ITU-Wellenlänge dar;

3Die PDL wurde auf einer durchschnittlichen Polarisierung über ein +/- 12,5 GHz-Fenster um die ITU-Wellenlänge gemessen.



Wellenlängenplan

- Nein. C Auch C Gleich + C Seltsam. C Ungerade +
f ((THz) λ(nm) f ((THz) λ(nm) f ((THz) λ(nm) f ((THz) λ(nm)
1 196.000 1529.553 196.025 1529.358 196.050 1529.163 196.075 1528.968
2 195.900 1530.334 195.925 1530.139 195.950 1529.944 195.975 1529.748
3 195.800 1531.116 195.825 1530.920 195.850 1530.725 195.875 1530.529
4 195.700 1531.898 195.725 1531.702 195.750 1531.507 195.775 1531.311
5 195.600 1532.681 195.625 1532.485 195.650 1532.290 195.675 1532.094



6 195.500 1533.465 195.525 1533.269 195.550 1533.073 195.575 1532.877
7 195.400 1534.250 195.425 1534.054 195.450 1533.858 195.475 1533.661
8 195.300 1535.063 195.325 1534.839 195.350 1534.643 195.375 1534.446
9 195.200 1535.822 195.225 1535.625 195.250 1535.429 195.275 1535.232
10 195.100 1536.609 195.125 1536.412 195.150 1536.216 195.175 1536.019
11 195.000 1537.397 195.025 1537.200 195.050 1537.003 195.075 1536.806
12 194.900 1538.186 194.925 1537.989 194.950 1537.792 194.975 1537.594
13 194.800 1538.976 194.825 1538.778 194.850 1538.581 194.875 1538.383
14 194.700 1539.766 194.725 1539.568 194.750 1539.371 194.775 1539.173
15 194.600 1540.557 194.625 1540.359 194.650 1540.162 194.675 1539.964
16 194.500 1541.349 194.525 1541.151 194.550 1540.953 194.575 1540.755
17 194.400 1542.142 194.425 1541.944 194.450 1541.746 194.475 1541.548
18 194.300 1542.936 194.325 1542.737 194.350 1542.539 194.375 1542.341
19 194.200 1543.730 194.225 1543.532 194.250 1543.333 194.275 1543.135
20 194.100 1544.526 194.125 1544.327 194.150 1544.128 194.175 1543.929
21 194.000 1545.322 194.025 1545.123 194.050 1544.924 194.075 1544.725
22 193.900 1546.119 193.925 1545.920 193.950 1545.720 193.975 1545.521
23 193.800 1546.917 193.825 1546.717 193.850 1546.518 193.875 1546.318
24 193.700 1547.715 193.725 1547.516 193.750 1547.316 193.775 1547.116
25 193.600 1548.515 193.625 1548.315 193.650 1548.115 193.675 1547.915
26 193.500 1549.315 193.525 1549.115 193.550 1548.915 193.575 1548.715
27 193.400 1550.116 193.425 1549.916 193.450 1549.715 193.475 1549.515
28 193.300 1550.918 193.325 1550.717 193.350 1550.517 193.375 1550.317
29 193.200 1551.721 193.225 1551.520 193.250 1551.319 193.275 1551.119
30 193.100 1552.524 193.125 1552.323 193.150 1552.122 193.175 1551.922
31 193.000 1553.329 193.025 1553.128 193.050 1552.926 193.075 1552.725
32 192.900 1557.134 192.925 1553.933 192.950 1553.731 192.975 1553.530
33 192.800 1554.940 192.825 1554.739 192.850 1554.537 192.875 1554.335
34 192.700 1555.747 192.725 1555.545 192.750 1555.343 192.775 1555.142
35 192.600 1556.555 192.625 1556.353 192.650 1556.151 192.675 1555.949
36 192.500 1557.363 192.525 1557.161 192.550 1556.959 192.575 1556.757
37 192.400 1558.173 192.425 1557.970 192.450 1557.768 192.475 1557.566
38 192.300 1558.983 192.325 1558.780 192.350 1558.578 192.375 1558.375
1RU 1939 192.200 1559.794 192.225 1559.591 192.250 1559.389 192.275 1559.186
40 192.100 1560.606 192.125 1560.403 192.150 1560.200 192.175 1559.997



Übertragungsspektrum

1RU 19

Absolute Höchstbewertung





Parameter Einheit Wert
- Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann.
Maximale Daueroptikleistung mW     300
Betriebstemperatur °C -5 bis 65
Speichertemperatur °C -40 bis 85
Betriebsfeuchtigkeit % RH 5 bis 95
Lagereinheit % RH 5 bis 95

1RU 19Anmerkung: Sofern nicht anders angegeben



Mechanische Schemata und Abmessungen



1RU 19



Spezifikationen für Glasfaseranschlüsse



Parameter Einheit Spezifikation
Art der Faser   SMF28e mit 900um Loose Tube Fiber
Faserformat   2 x 8 + 2 x 12 -Bänder aus Fasern
Eingangs-Gemeinsame Faserlänge mm 1000+/-50
Bandfasern mm 1000+/-50
Fanoutfasern mm 500+/50
Typ des Steckers   LC/UPC


Anmerkung:
Die Faserlänge und der Anschlusstyp können auf Wunsch des Kunden geändert werden.

1RU 19

Reihenfolge der Bestellteile



Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Leistungen.



AAWG F40 100 C21 05 1050 LU
  Passband Profil Kanal Zahl Kanal Abstand Erstens: Kanal Häufig Länge

Band

Ich bin ein Fan. Fasern Länge

 Verbindungsstück Typ
  F=Flachboden 1616 Ch 100=100 GHz C21=C21 05:0.5m 05:0.5m FU=FC/UPC
  G=Gauss 3232 Ch 50=50 GHz   10:1.0m 10:1.0m FA=FC/APC
    4040 Ch         SU=SC/UPC
    4848 Ch         SA=SC/APC
              ST=ST/UPC
              LU=LC/UPC
              LA=LC/APC

1RU 19

Warum TAKFLY wählen--- Vorteile wie folgt:
Professioneller Hersteller:

  1. Mehr als 20 Jahre Erfahrung in der Herstellung von Glasfaserprodukten.
  2. Mehr als 450 Montagearbeiter mit 3 Jahren Erfahrung;
  3. Mehr als 26 FuE-Ingenieure;
  4. 16 Sätze deutschland importierte Spritzgasmaschine und mehr als 10 Kabel Produktionslinien;
  5. Mehr als 30 Sätze von Prüfmaschinen: OTDR,3D, VFL, IL&RL-Prüfgerät; Spannungstrength Tester, Crush Resistance Tester, Power Meter Tester, Licht-Checker, usw.
  6. OEM-Marke ist akzeptabel.
  7. Ausstellungen: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Soure Electronic Exhibition, usw. Die Ausstellung wird von der Europäischen Kommission und der Kommission organisiert.
  8. Kundendienst: 24 Stunden.


Qualitätskontrolle:

  1. Stelleprüfung der Rohstoffe vor der Produktion;
  2. Vollständige Überprüfung nach Abschluss jedes einzelnen Prozesses;
  3. Vollständig überprüfen der Produktion halb fertig;
  4. Die Fertigprodukte müssen vor dem Verpacken vollständig überprüft werden.
  5. Stelleprüfung vor dem Versand;

Lieferung:

  1. Probezeit: 1-3 Werktage.
  2. Massenproduktionsbestellung: 3-7 Werktage.
  3. Verpackung: Plastikbeutel, Karton und Palette sind nach Ihrer Anfrage erhältlich.

Preis:Wenn Ihre QTY groß ist, kann der Preis verhandelt werden.



Ich bin seit vielen Jahren in diesem Bereich tätig, ich glaube, ich könnte Ihnen einen sehr guten Service und professionelle Antworten geben!


Wenn Sie an unseren Produkten interessiert sind oder Zweifel haben, warum senden Sie mir nicht sofort eine Anfrage
