Polarisierung Aufrechterhaltung von Glasfaser-PM-Isolator und WDM-Hybrid für IKT-KI-Computing
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OEM |
| Zertifizierung: | ISO, CE RoHS |
| Modellnummer: | DF-PM-Isolator-WDM |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | USD90-160/pc |
| Verpackung Informationen: | Blasenbox |
| Lieferzeit: | 5-8 Werktage |
| Zahlungsbedingungen: | T/T, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück pro Monat |
|
Detailinformationen |
|||
| Anpassung: | Ja | ||
|---|---|---|---|
| Hervorheben: | Polarisationserhaltender faseroptischer Isolator,PM-Isolator WDM Hybrid,Glasfaser Isolator IKT KI Computing |
||
Produkt-Beschreibung

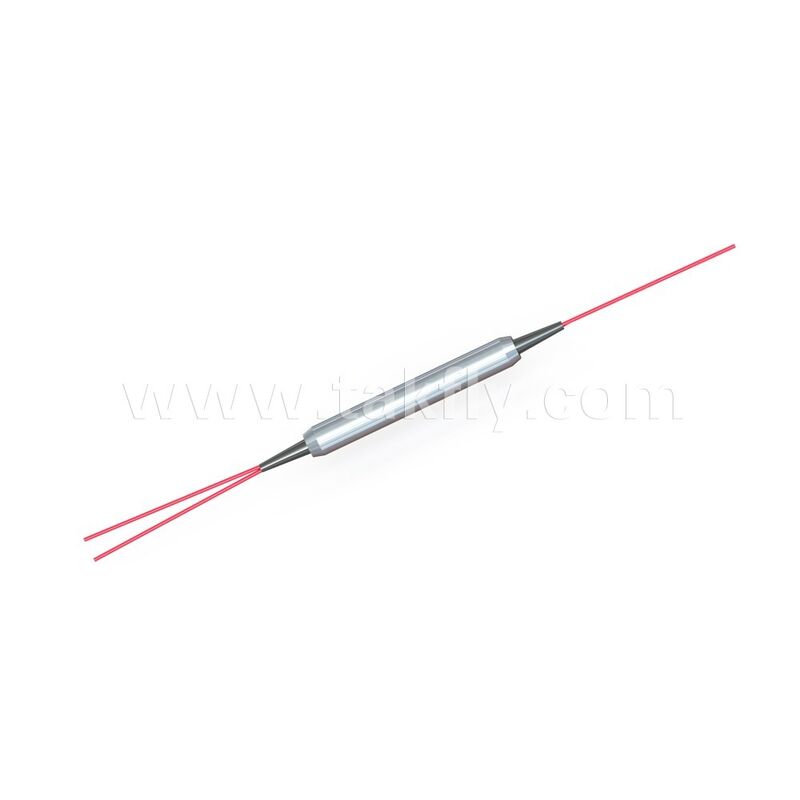

Polarisierung Aufrechterhaltung von Glasfaser-PM-Isolator und WDM-Hybrid für IKT-KI-Computing
PM Isolator und WDM Hybrid
Der PM Isolator & WDM Hybrid ist eine spezialisierte Komponente, die einen optischen Isolator und einen WDM-optischen Kopplung in einem kompakten Paket integriert.Diese Kombination aus Isolator und WDM-Kopplung ist besonders nützlich für doppierte GlasfaserverstärkerEs gibt zwei Arten von WDM-Kopplungen: 1480nm/1550nm und 980nm/1550nm.Das Signal am 1550nm-Fenster geht zunächst durch den Isolator und verbindet sich dann mit der Pumpleistung des Lasers am WDM-Kopplung. Vorherige Stufen optischer Schaltungen sind durch optische Isolation geschützt.
Dieses Produkt reduziert die Gesamtkosten und vereinfacht die Systemstruktur und bietet gleichzeitig eine verbesserte Leistung und Zuverlässigkeit.
Wesentliche Merkmale
- Niedriger Einsetzverlust
- Hohe Verluste
- Hohe Aussterbungsrate
- Hohe Isolation
- Hohe Stabilität und Zuverlässigkeit
Strukturdiagramm
Technische Spezifikation
| Parameter | Einheit | Spezifikationen |
|---|---|---|
| Bühne | - | Einzigartig. Dual. Einzel. |
| Signalkanal | ||
| Wellenlängenbereich des Signals | m | 1064±10 1550±15 |
| Max. Einsetzungsverlust | dB | 26. 3.8 0.9 1. Das ist das erste Mal, dass ich hier bin.0 |
| Typ: Spitzensignal-umgekehrte Isolierung bei 23°C | dB | 40 52 40 52 |
| Min. Umgekehrte Isolierung des Signals bei 23°C | dB | 28 45 28 45 |
| Min. Isolierung (Com-to-Pass @ Ref-Bandwellenlänge) | dB | 30 |
| Min. Auslöschungsquote bei 23°C | dB | 20 |
| Reflektionskanal | ||
| Wellenlängenbereich | m | 960 bis 990 |
| Max. Einsetzungsverlust | dB | 0.6 |
| Min. Isolierung (Com to Ref @ Pass Band Wavelength) | dB | 15 |
| Min. Auslöschungsquote bei 23°C | dB | 18 |
| Min. Rücklaufverlust | dB | 50 |
| Max. Einsetzungsverlust Wärmestabilität | dB/°C | 0.005 |
| Max. optische Leistung (CW) | mW | 300 |
| Max. Zuglast | N | 5 |
| Betriebstemperatur | °C | -5 ~ +70 |
| Speichertemperatur | °C | -40 ~ +85 |
* Bei Geräten mit Steckverbinder ist die IL 0,3 dB höher, die RL 5 dB niedriger und die ER 2 dB niedriger.
* Der Standard-Konnektorschlüssel ist auf die langsame Achse ausgerichtet.
* Der Standard-Konnektorschlüssel ist auf die langsame Achse ausgerichtet.
Anwendungen
- Faserlaser
- Glasfaserverstärker
- Prüfgeräte
