1*N Glasfaser 9/125 µm Singlemode PLC Planar Lightwave Circuit Splitter
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | Lichtwellen-Stromkreis-Teiler PLC planarer |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | 1*32 Glasfaser 9/125 um Single Mode PLC Planar Lightwave Circuit Splitter | Betriebswellenlänge ((nm): | 1260 | 1650 |
|---|---|---|---|
| Typ (1*N): | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertions-Verlust (DB): | 3,9 7,2 10,3 13,5 16,8 20,3 |
| Min. Rückflussverlust (dB): | 55 | Fasertyp: | ITU-T G657A1, G657A2 und G.652D |
| Max. Temperaturstabilität (dB): | 0.5 (typisch 0,3) | Betriebstemperatur (℃): | -40 ~ +85 |
| Fasermarke: | Corning, YOFC, OFS, Draka | ||
| Hervorheben: | Einmodus-PLC-Splitter,Glasfaser 9/125 µm Splitter,Planarer Lichtwellenkreis Splitter |
||
Produkt-Beschreibung
1 × 32 Glasfaser 9/125 μm Einzelmodus-PLC-Splitter
Der PLC (Planar Lightwave Circuit) Splitter ist ein leistungsstarkes Stromverteilgerät auf Basis integrierter Quarz-Substrattechnologie.Diese Single-Mode 1 × N und 2 × N Splitter teilen die optischen Signale gleichmäßig von einem oder zwei Eingängen auf mehrere Ausgänge, und kann auch umgekehrt funktionieren, um mehrere Signale in eine oder zwei Fasern zu kombinieren.
Anwendungen
- Telekommunikationsnetze
- PON-Systeme (passive optische Netze)
- FTTH (Fiber to the Home) -Einsätze
- CATV-Verteilsysteme
- Videoübertragungsnetze
Wesentliche Merkmale
- Breitbandbetrieb Wellenlänge
- Niedrige Leistung bei Einfügungsverlusten
- Minimaler polarisierungsabhängiger Verlust (PDL)
- Kompaktes und platzsparendes Design
- Ausgezeichnete Kanal-zu-Kanal-Einheitlichkeit
- Hohe Zuverlässigkeit und langfristige Stabilität
Technische Spezifikation
| Parameter | Wert |
|---|---|
| Betriebswellenlänge (nm) | 1260 bis 1650 |
| Art der Faser | ITU-T G657A1, G657A2 und G.652D |
| Max. Temperaturstabilität (dB) | 0.5 (typisch 0,3) |
| Betriebstemperatur (°C) | -40 ~ +85 |
| Speichertemperatur (°C) | -40 ~ +85 |
1 × N Splitter Leistung
| Typ | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Maximaler Einsetzverlust (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Max. Einheitlichkeit (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N Splitter Leistung
| Typ | 2x2 | 2x4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Maximaler Einsetzverlust (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Max. Einheitlichkeit (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
Anmerkung: Alle Messungen erfolgen bei Raumtemperatur und die Steckverbinder sind nicht enthalten.
Abmessungen der Verpackung
1 × N Splitterverpackung
| Art der Packung | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 |
|---|---|---|---|---|---|---|
| Grundmetallbox (L × W × H mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 |
| Mini-Modul-Metallbox (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Modul-Kunststoffbox (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |
2 × N Splitterverpackungen
| Art der Packung | 2x2 | 2x4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 |
|---|---|---|---|---|---|---|
| Grundmetallbox (L × W × H mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 80 × 12 × 4 |
| Mini-Modul-Metallbox (mm) | 70 × 7 × 4 | 70 × 7 × 4 | 70 × 7 × 4 | 80 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 |
| Modul-Kunststoffbox (mm) | 100 × 80 × 10 | 100 × 80 × 10 | 100 × 80 × 10 | 120 × 80 × 18 | 120 × 80 × 18 | 140 x 115 x 18 |

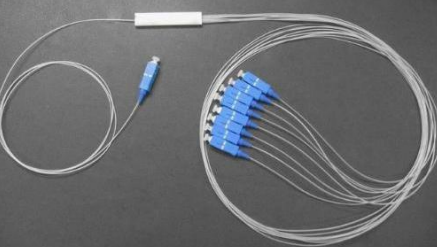

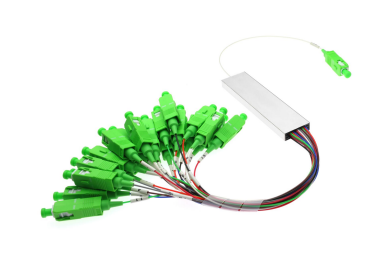

Produktbilder
Warum wählen Sie TAKFLY?
- 26+ Jahre Erfahrung in der Glasfaserherstellung
- 450+ erfahrene Montagearbeiter mit mehr als 3 Jahren Erfahrung
- 10+ engagierte FuE-Ingenieure, die Innovationen vorantreiben
- 16 aus Deutschland eingeführte Spritzgasmaschinen und Produktionslinien
- 30+ fortgeschrittene Prüfmaschinen einschließlich OTDR-, 3D-, VFL-, IL&RL-Prüfgeräten
- Umfassende Qualitätsprüfungsausrüstung: Spannfestigkeitsprüfer, Zerkleinernsprüfer, Leistungsmessprüfer, Lichtprüfer
- OEM-Branding akzeptiert
- Teilnahme an der weltweiten Ausstellung: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Elektronische Ausstellung
Qualitätskontrolle
- Stelleprüfung der Rohstoffe vor der Produktion
- Vollständige Inspektion nach jedem einzelnen Verfahren
- Umfassende Halbfertigungskontrollen
- Vollständige Prüfung des fertigen Produkts vor dem Verpacken
- Stellekontrollen vor dem Versand
Lieferinformationen
- Muster: 1-3 Arbeitstage
- Massenproduktionsbestellungen: 3-7 Werktage
- Verpackung: Plastiktüten, Kartons und Paletten auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
A1: Bitte geben Sie Ihre E-Mail-Adresse oder Ihre Kontaktdaten auf unserer Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich über die Preise verhandeln?
A2: Ja, wir können Rabatte für mehrere Containerladungen mit gemischten Waren in Betracht ziehen.
F3: Wie hoch sind die Versandkosten?
A3: Die Versandkosten hängen von Ihrer Liefergröße und Ihrer Versandmethode ab.
F4: Kann ich Sie besuchen?
A4: Natürlich! Unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
Q5: Was ist, wenn es Qualitätsprobleme gibt, wenn wir die Waren erhalten?
A5: Wenn Sie Qualitätsprobleme beim Auspacken auftreten, nehmen Sie bitte Fotos für unsere Referenz.Zusammen mit der Umsetzung von Qualitätsverbesserungen für die zukünftige Produktion.
F6: Wie sind Ihre Verpackungsbedingungen?
A6: Wir verpacken die Waren in der Regel in Blisterkartons und Kartons, können aber auch kundenspezifische Verpackungswünsche erfüllen.
F7: Was sind Ihre Zahlungsbedingungen?
A7: T/T 30% als Anzahlung und 70% Balance vor Lieferung. Wir liefern Fotos von Produkten und Verpackungen vor der Endzahlung.
F8: Wie sind Ihre Lieferbedingungen?
A8: EXW, FOB, CFR, CIF, DDU
F9: Wie sieht es mit Ihrer Lieferzeit aus?
A9: Im Allgemeinen 5-7 Werktage nach Erhalt der Vorauszahlung.
F10: Können Sie nach den Proben produzieren?
A10: Ja, wir können Produkte nach Ihren Proben oder technischen Zeichnungen herstellen.
