Neu gestaltetes MPO-Patchpanel mit hoher Dichte und Rackmontage | MPO-Kabelkonfektionen | Für Glasfasernetzwerklösungen
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | Neu gestaltetes MPO-Patchpanel mit hoher Dichte und Rackmontage | MPO-Kabelkonfektionen | Für Glasfa |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,MoneyGram/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | Neu gestaltetes MPO-Patchpanel mit hoher Dichte und Rackmontage | MPO-Kabelkonfektionen | Für Glasfa | Stirnfläche-Art: | UPC und APC; PC und APC |
|---|---|---|---|
| Fasertyp: | SM(G652、G655、G657);MM(OM1-OM5) | Kabeldurchmesser: | 2.0、3.0 oder maßgeschneidert (Simplex/Duplex) |
| Einfügedämpfung: | ≤ 0,3 DB | Rückflussverlust: | UPC SM ≥ 50 dB, APC SM ≥ 60 dB, PC MM ≥ 35 dB |
| Wiederholbarkeit: | ≤ 0,1 | Wellenlänge: | SM:1310/1550 MM:850/1300 |
| Betriebstemperatur: | -20℃~70℃ | Lagertemperatur: | -40 ℃ ~ 80 ℃ |
| Außenscheide Material: | PVC、LSZH | Biegeradius (statisch/dynamisch): | 10D/20D |
| Länge: | Maßgeschneidert | Fasermarke: | Corning, YOFC, OFS, Draka |
| Hervorheben: | MPO-Patch-Panel mit hoher Dichte,MPO-Kabelbaugruppen für die Aufstellung auf einem Regal,MPO-Lösung für Glasfasernetzwerke |
||
Produkt-Beschreibung
Hochdichte-MPO-Patch-Panel und Rack-Mount
Neugestaltetes 1U-19 Zoll MPO/MTP-Faser-Patch-Panel mit hoher Dichte für große Rechenzentren, MDF-Installationen, IDF-Verkabelungsbereiche, optische Faser-Backbone-Verbindungen,Verwaltung der Faserverteilereinheit, und andere integrierte Faserumgebungen mit hoher Dichte.

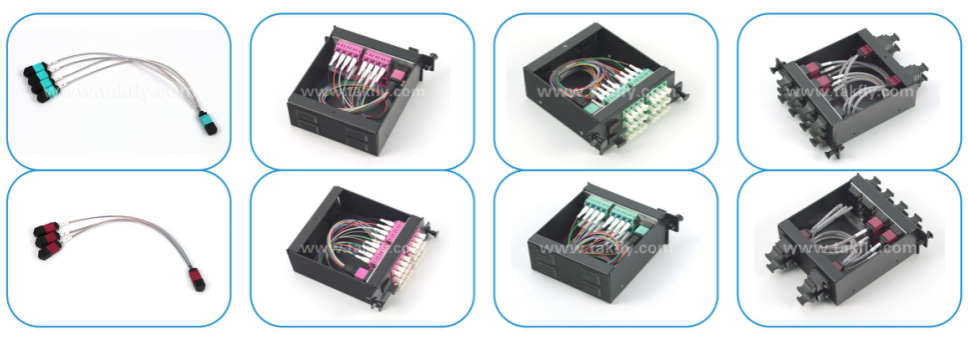

Dieses 1U 19-Zoll-MPO/MTP-Patch-Panel bietet Platz für 4 vorverbundene Kassettenmodule mit einer maximalen Kapazität von 1152 Kernen für die MPO-Schnittstelle oder 96 Kernen für die LC-Schnittstelle.Jede unabhängige vorgefertigte Modulbox wird in den optischen Faserverteilrahmen platziert, um die vollständige Patch-Panelmontage abzuschließen.
Anwendungen
- Dichte Verkabelungssysteme für optische Glasfaserkommunikation zwischen Gebäuden
- Optische Verbindungsverbindungen in optisch aktiver Ausrüstung für LAN-Verkabelung
- Telekommunikationsbasisstationen
- Datencenterräume in Industriegebieten
- Datencenterräume in Gewerbegebäuden
- CATV-Systeme
- LAN-Netzwerke
- WAN-Netzwerke
- FTTX-Einsätze
Wesentliche Merkmale
- In 19-Zoll-Rack-Mount-Schränken für die zentrale Verwaltung von Kassettenmodulen installiert
- 1U-Hochdichte-Konstruktion mit einer Kapazität von 1152 Fasern (MPO) oder 96 Fasern (LC)
- Eingabeanschluss verfügbar auf Front- oder Rückseiteinheit, Ausgabeanschluss auf Vorderseiteinheit
- Männliche oder weibliche MPO/MTP-Anschlüsse mit präziser PIN-Nummer und Adapterposition
- Moduläres Bauwerk mit Steckerverriegelungsstruktur und eindeutiger Linienfolgeidentifizierung
- Material aus hochwertiger Aluminiumlegierung mit elektrostatischer Beschichtung
- Kompakte, leichte, schlagfest, flammschutzfähig und korrosionsbeständige Konstruktion
Konfigurationsschemata
Modell A1 Konfiguration
| LGX-Kassettenkapazität | LGX | Gesamtkapazität | Typ des Steckers | Größe | Anwendung |
|---|---|---|---|---|---|
| R: 72F MPO × 4 Stück T: 24F MPO × 12 Stück = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | 1 A1 LGX-Kassette verbindet sich mit 12 C3 LGX-Kassetten |
Modell A2 Konfiguration
| LGX-Kassettenkapazität | LGX | Gesamtkapazität | Typ des Steckers | Größe | Anwendung |
|---|---|---|---|---|---|
| R: 72F MPO × 4 Stück T: 48F MPO × 6 Stück = 288F |
4 | 1152F | MPO × 10 × 4 | 1U | 1 A2 LGX-Kassette verbindet sich mit 3 C1 LGX-Kassetten |
Modell B1 Konfiguration
| LGX-Kassettenkapazität | LGX | Gesamtkapazität | Typ des Steckers | Größe | Anwendung |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 Stück + 24F MPO × 1 Stück = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Verbindungen mit 400G-Übertragungsgeräten und C3-LGX-Kassetten |
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Art der Faser | Die in Absatz 1 Buchstabe b genannten Angaben sind zu berücksichtigen, sofern sie nicht in Anhang I der Verordnung (EG) Nr. 396/2005 enthalten sind. |
| Verbindungsstück | Männliche/weibliche MPO/MTP, LC |
| Kabeldurchmesser | Mini-Runde: Max 4,5 mm; Band: Max 3,0 × 5,0 mm; 0,9/0.6 |
| Einsetzungsverlust | Standard: ≤ 0,35/0,7 dB; geringer Verlust: ≤ 0,2/0,35 dB; LC: ≤ 0,3 dB |
| Rückkehrverlust | Die in Absatz 1 Buchstabe b genannten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 der Kommission [2] zu entnehmen. |
| Testwellenlänge | SM: 1310/1550 nm; MM: 850/1300 nm |
| Abmessungen | Modulbox: 93×100×39 mm; Gehäuse: 482×200×44,2 mm |
| Material | Aluminium |
Verpackungsinformationen
| Gewicht | Größe der Innenbox | Außenabmessungen der Box | Gewicht pro Karton |
|---|---|---|---|
| 1.5 kg | 500 × 280 × 80 mm | 510 × 300 × 420 mm | 11 kg |
Warum wählen Sie TAKFLY?
Berufliche Fertigung
- Mehr als 26 Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- 450+ Montagearbeiter mit mehr als 3 Jahren Erfahrung
- 10+ FuE-Ingenieure
- 16 Deutschland eingeführte Spritzgasmaschinen und Produktionslinien
- 30+ Prüfmaschinen einschließlich OTDR-, 3D-, VFL-, IL&RL-Prüfgeräten
- OEM-Marken verfügbar
- Teilnahme an der weltweiten Ausstellung
Qualitätskontrolle
- Inspektion der Rohstoffe
- Vollständige Inspektion nach jedem Produktionsverfahren
- Qualitätskontrollen bei Halbproduktion
- Fertigproduktinspektion vor Verpackung
- Stellekontrollen vor dem Versand
Lieferung
- Muster: 1-3 Arbeitstage
- Massenproduktion: 3-7 Arbeitstage
- Verfügbare flexible Verpackungsmöglichkeiten
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
A1: Bitte geben Sie Ihre E-Mail-Adresse oder Ihre Kontaktdaten auf unserer Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich über die Preise verhandeln?
A2: Ja, wir bieten Rabatte für mehrere Containerladungen mit gemischten Waren an.
F3: Wie hoch sind die Versandkosten?
A3: Die Versandkosten hängen von der Liefergröße und der Versandmethode ab.
F4: Kann ich Ihre Fabrik besuchen?
A4: Ja, unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
Q5: Was ist, wenn es Qualitätsprobleme mit den Waren gibt?
A5: Wenn Qualitätsprobleme auftreten, stellen Sie bitte Fotos für unsere QC-Abteilung zur Analyse und Lösung zur Verfügung.
Wenn Sie an unseren Produkten interessiert sind oder Fragen haben, können Sie uns jederzeit kontaktieren!
