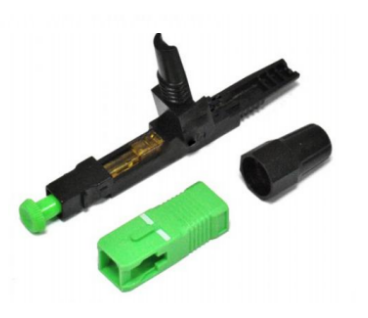

FTTH-Feldkonfektionierter mechanischer Glasfaserstecker TK-FC-SCA-B001 für Telekommunikationssysteme
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-FC-SCA-B001 |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | FTTH-Feldkonfektionierter mechanischer Glasfaserstecker TK-FC-SCA-B001 für Telekommunikationssysteme | Anwendbar für: | Drop-Kabel.Innenkabel |
|---|---|---|---|
| Fasermodus: | Einzelmodus oder Multimodus | Fasertyp: | G.652D, G.657A1 |
| Faserkabel: | 3,0*2,0 mm gummiisoliertes optisches Kabel ∅3,0/∅2,0 /∅0,9 isoliertes optisches Kabel | Einfügedämpfung: | ≤ 0,35 dB |
| Rückflussverlust: | UPC≥45dB, APC≥55dB | Zugfestigkeit: | ≥40 N |
| Betriebstemperatur: | -40°C~+85°C | Fasermarke: | Corning, YOFC, OFS, Draka |
| Hervorheben: | FTTH-mechanische Glasfaserverbindung,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,mit einer Leistung von mehr als 50 W und |
||
Produkt-Beschreibung
FTTH-Feldmontierte mechanische Glasfaserverbindung TK-FC-SCA-B001
Der TAKFLY Mechanical Field-Mountable Fiber Optic Connector (FMC) vereinfacht Faserverbindungen ohne Fusionsspleißgeräte.Dieser schnell zusammengesetzte Stecker benötigt nur Standard-FaservorbereitungstoolsKabelstreifen und Faserspalter.
Anwendungen
- LAN-Umgebungsschreibtischverbindungen
- Optische Zugangsnetzinfrastruktur
- Anwendungen für Glasfaser-zu-Abonnenten (FTTX)
- Platten und Verteilerrahmen
- Direktes Beenden der Ausrüstung
- Einführung von FTTx-Netzen
- Aufbau von Kabeln für den Raum der optischen Ausrüstung
- Datenraumtransformation
Wesentliche Merkmale
- Fabrik-eingesetztes Faserstück für unmittelbare Verwendung
- Keine Epoxide oder Polierung erforderlich
- Schnelle und einfache Feldfaserabschaltung
- Wir eliminieren die Überlänge der Kabel und die Lagerung der Spannungen
- Kostenwirksame Installationslösung
- Niedriger Einsatzverlust und Rückspiegelverlust
- Sehr einfacher Bedienprozess
- Kurze Betriebszeit - ca. 15 Sekunden
Optische Eigenschaften
| Kategorie | Spezifikation |
|---|---|
| Für | Abwurfskabel, Kabel für Innenräume |
| Glasfasermodus | Einzelmodus oder Mehrmodus |
| Art der Faser | G.652D, G.657A1 |
| Glasfaserkabel | 3.0*2.0mm Kautschukisoliertes Optikkabel ¥3.0/¥2.0/¥0.9 isoliertes Optikkabel |
| Durchmesser der Faser | 0.125mm |
| Krafthalter 2 x 3 mm Kabeltyp | ≥ 40 N, Verlust ≤ 0,4 dB (Kabellänge der Probenahme: 22-28 cm, Prüfzeit: 2 Minuten) |
| Faserverschluss | Schließung hält die Faser zuverlässig, trägt Hängekraft ≥ 3,8 N, Dämpfungsänderungen ≤ 0,2 dB |
| Arbeitswellenlänge | 1310 nm, 1490 nm, 1550 nm |
| Betriebszeit | Ungefähr 50 (keine Faserschnitte) |
| Einsetzungsverlust | ≤ 0,35 dB |
| Einfügungsverlust Typischer Wert | 00,3 dB |
| Rückkehrverlust | UPC ≥ 45 dB, APC ≥ 55 dB |
| Faserfestigkeit von nackten Fasern | ≥ 3 N |
| Zugfestigkeit | ≥ 40 N |
| Wiederverwendbar | ≥ 10 Mal |
| Betriebstemperatur | -40°C bis +85°C |
| Zugfestigkeit in der Linie (20N) | ΔIL≤0,3 dB |
| Mechanische Haltbarkeit (500 mal) | ΔIL≤0,3 dB |
| Absetzprüfung (4 m Höhe, 3-mal) | ΔIL≤0,3 dB |
Umweltleistung
| Die Situation | IL Abweichung | RL-Variation | Aussehen |
|---|---|---|---|
| Hohe Temperatur (110°C, 200H) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| Niedriges TEMP (-40°C, 200H) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| TEMP-Zyklus (-40°C, 85°C, 100 Zyklen) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| HAST (110°C, 90%RH, 200H) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| Eintauchen (25 °C, 200 H) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| Salznebel (5% Nacl, 35°C, 200H) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
Mechanische Leistung
| Die Situation | IL Abweichung | RL-Variation | Aussehen |
|---|---|---|---|
| Aufprall (4 m Höhe, 3 Zyklen) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| Schwingungen (10-50 Hz, jeweils 30 Minuten axiale) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| Torsion (15N, 200 mal) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
| Zugkraft (50N, 1 Minute) | ≤ 05 | ≤ 5 | Keine mechanischen Schäden |
Verpackungsinformationen
| Größe (CM) | 14.6 mal 7.6 mal 1.6 |
|---|---|
| Anzahl der Fahrzeuge (PCS/Box) | 10 |
| N.W. (KG/PCS) | 0.0031 |
| N.W. (KG/Box) | 0.0465 |
| G.W. (Kg/Box) | 0.031 |
Geschenkverpackung
| Größe (CM) | 15.8 mal 14.5 mal 9.5 |
|---|---|
| QTY (Blisterbox/Geschenkbox) | 10 |
| N.W. (KG/Box) | 0.55 |
| G.W. (Kg/Box) | 0.52 |
Außenverpackung
| Größe (CM) | 46 mal 46 mal 32.5 |
|---|---|
| Anzahl der Waren (Geschenkboxen) | 30 |
| Anzahl der Fahrzeuge (Pcs/Box) | 3000 |
| N.W. (KG/Box) | 15.5 |
| G.W. (Kg/Box) | 16.5 |
Produktbild
Warum wählen Sie TAKFLY?
- Mehr als 26 Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- 450+ Montagearbeiter mit mehr als 3 Jahren Erfahrung
- 10+ FuE-Ingenieure, die sich der Innovation widmen
- 16 Deutschland importierte Spritzgasmaschinen und 16 Produktionslinien
- 30+ Prüfmaschinen: OTDR-, 3D-, VFL-, IL&RL-Prüfgeräte, Spannfestigkeitstester, Zerkleinernsperrwiderstandstester, Leistungsmessgeräte, Lichtprüfer
- OEM-Branding akzeptiert
- Teilnahme an der weltweiten Ausstellung: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Elektronische Ausstellung
Qualitätskontrolle
- Inspektion der Rohstoffe vor der Produktion
- Vollständige Inspektion nach jedem einzelnen Verfahren
- Umfassende Halbfertigungskontrollen
- Vollständige Prüfung des fertigen Produkts vor dem Verpacken
- Stellekontrollen vor dem Versand zur Qualitätssicherung
Lieferinformationen
Muster: 1-3 Arbeitstage
Massenproduktionsbestellung: 3-7 Werktage
Verpackung: Plastikbeutel, Karton und Palette auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
A1: Bitte geben Sie Ihre E-Mail-Adresse oder Kontaktdaten für Katalog und Preise auf unserer Website an.
F2: Kann ich über die Preise verhandeln?
A2: Ja, wir berücksichtigen Rabatte für mehrere Containerladungen von gemischten Waren.
F3: Wie hoch sind die Versandkosten?
A3: Die Versandkosten hängen von der Liefergröße und der Versandmethode ab.
F4: Kann ich Sie besuchen?
A4: Ja, unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
Q5: Was ist, wenn es Qualitätsprobleme gibt, wenn wir die Waren erhalten?
A5: Wenn Qualitätsprobleme auftreten, stellen Sie Fotos für unsere Referenz zur Verfügung. Unsere QC-Abteilung wird untersuchen und Lösungen liefern, während zukünftige Qualitätsverbesserungen umgesetzt werden.
F6: Wie sind Ihre Verpackungsbedingungen?
A6: Standardverpackung umfasst Blisterboxen und Kartons, kundenspezifische Verpackung nach Kundenanforderungen.
F7: Was sind Ihre Zahlungsbedingungen?
A7: T/T 30% Anzahlung, 70% Balance vor Lieferung. Wir liefern Produkt- und Paketfotos vor der Endzahlung.
F8: Wie sind Ihre Lieferbedingungen?
A8: EXW, FOB, CFR, CIF, DDU sind erhältlich.
F9: Wie sieht es mit Ihrer Lieferzeit aus?
A9: Im Allgemeinen 5-7 Werktage nach Erhalt der Vorauszahlung.
F10: Können Sie nach den Proben produzieren?
A10: Ja, wir können basierend auf Ihren Proben oder technischen Zeichnungen produzieren.
Wenn Sie an unseren Produkten interessiert sind oder Fragen haben, können Sie uns jederzeit kontaktieren!
Möchten Sie mehr über dieses Produkt erfahren?
