PON Optischer Leistungsmesser | Für GPON/EPON- und XGPON/XGSPON-Netzwerke
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | PON-optischer Leistungsmesser |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,MoneyGram/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | PON Optischer Leistungsmesser | Für GPON/EPON- und XGPON/XGSPON-Netzwerke | Durchlauf-Zone (Nanometer): | 1470 nm bis 1505 nm |
|---|---|---|---|
| Material: | -40dBm~+10dBm | Isolierung bei 1490/1550 (dB): | >40dB |
| SteckertypOptischer Stecker: | Austauschbarer FC/SC/ST/2,5-Universaladapter | Fasertyp: | Inspektion 9/125um |
| Betriebstemperatur ((°C): | -10℃~60℃ | Gewicht: | 425g |
| Fasermarke: | Corning, YOFC, OFS, Draka | ||
| Hervorheben: | PON-optischer Leistungsmesser für GPON-Netzwerke,EPON-optischer Leistungsmesser mit Garantie,XGSPON-Netzwerk-Glasfaser-Tool |
||
Produkt-Beschreibung

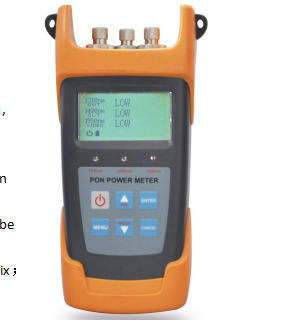

Optischer PON-Leistungsmesser für GPON/EPON- und XGPON/XGSPON-Netzwerke
Der optische 10G-XGS-PON-Leistungsmesser kann die Leistungswerte von Uplink- und Downlink-Signalen in GPON/EPON- und
Produktübersicht
Dieser für FTTx-Anwendungen und -Wartung konzipierte Leistungsmesser testet und schätzt gleichzeitig Sprach-, Daten- und Videosignale. Es ist ein unverzichtbares Werkzeug für den Bau und die Wartung von PON-Projekten.
Anwendungen
- Verwendung als OTDR-Start-/Empfangskabel
- Testen Sie den Verbindungsverlust mit einem OTDR
- Messen Sie die Einfügungsdämpfung und das Reflexionsvermögen von Anschlüssen am nahen/fernen Ende
- Impulsunterdrücker für die erste Reflexion am Faseranfang
Hauptmerkmale
- Gleichzeitige Messung und Anzeige von Sprach-, Daten- und Videosignalen auf BPON/EPON/GPON
- Gleichzeitige Messung für alle drei Wellenlängen (1490 nm, 1550 nm, 1310 nm)
- Burst-Modus-Messung von 1310 nm stromaufwärts
- PC-Software-Konnektivität für Schwellenwerteinstellung, Datenübertragung und Wellenlängenkalibrierung
- USB-Kommunikationsanschluss zur Datenübertragung zum PC
- Speichert 1000 Messelemente im Gerät oder Computer
- Optischer Leistungsmesser und VFL mit einem Anschluss (Modell 3213A)
- Optionale chinesische/englische Anzeige
- 10 verschiedene Schwellenwertsätze mit Status-LEDs (Pass, Warn, Fail)
- 10-Minuten-Auto-Off-Funktion (aktivierbar/deaktivierbar)
- Ergonomisches Tastendesign mit hoher Empfindlichkeit
- Kompaktes, leichtes Design
- Mehrere Modelle für unterschiedliche Funktionen verfügbar
Technische Spezifikationen
PON-Modul
| Parameter | Spezifikation |
|---|---|
| 1310 Upstream-Messung | |
| Passzone (nm) | 1260 nm bis 1360 nm |
| Messbereich (dBm) | -40dBm~+10dBm |
| Ausgangsleistung (max.) | 15 dBm |
| Isolierung bei 1490/1550 (dB) | >40dB |
| Messfehler im Burst-Modus | <±0,5 dB |
| 1490 Downstream-Messung | |
| Passzone (nm) | 1470 nm bis 1505 nm |
| Messbereich (dBm) | -40dBm~+10dBm |
| Ausgangsleistung (max.) | 15 dBm |
| Isolierung bei 1310/1550 (dB) | >40dB |
| 1550 Downstream-Messung | |
| Passzone (nm) | 1535 nm bis 1570 nm |
| Messbereich (dBm) | -40dBm~+10dBm |
| Ausgangsleistung (max.) | 25 dBm |
| Isolierung bei 1310/1490 nm | >40dB |
| Messgenauigkeit | |
| Connaturale Unsicherheit (dB) | ±0,5 dB |
| Linearität (dB) | ±0,1 dB |
| Durchgangsdämpfung (dB) | <1,5 dB |
| Allgemeine Informationen | |
| Detektortyp | InGaAs |
| Optischer Anschluss | Austauschbarer FC/SC/ST/2,5-Universaladapter |
| Fasertyp | SM 9/125um |
| Maßeinheit | dB/dBm/xW |
| Auflösung (dB) | 0,01 dB |
| Betriebsspannung (V) | Gleichstrom 3,3 V ~ 5,5 V |
| Stromversorgung | 3-teilige 1,5-V-Batterie |
| Kontinuierliche Betriebszeit (h) | PON:90h OPM:100h VFL:50h |
| Betriebstemperatur (℃) | -10℃~60℃ |
| Lagertemperatur (℃) | -25℃~70℃ |
| Gewicht (kg) | 425g |
Hinweis: Die Betriebszeit der Batterie gilt ausschließlich für das Instrument, das die Hintergrundbeleuchtung nicht einschaltet. Wenn die Hintergrundbeleuchtung eingeschaltet wird, verkürzt sich die Betriebszeit.
Normales optisches Leistungsmessermodul
| Parameter | Spezifikation |
|---|---|
| Messgenauigkeit | |
| Connaturale Unsicherheit (dB) | ±0,5 dB |
| Linearität (dB) | ±0,1 dB |
| Messbereich (dBm) | -70dBm~+6dBm |
| Allgemeine Informationen | |
| Maßeinheit | dB/dBm |
| Auflösung (dB) | 0,01 dB |
| Kalibrierungswellenlänge (nm) | 1310/1490/1550/1625 |
| Detektortyp | InGaAs |
| Optischer Anschluss | Austauschbarer FC/SC/ST/2,5-Universaladapter |
VFL-Modul
| Parameter | Spezifikation |
|---|---|
| Ausgangsleistung | >0,5mW |
| Wellenlänge | 650 nm |
| Optischer Anschluss | Austauschbarer FC/SC/ST/2,5-Universaladapter |
| Fasertyp | SM/MM |
Standardpaket
| Artikel | Beschreibung | Menge |
|---|---|---|
| 1 | PON-Tester | 1 Einheit |
| 2 | Benutzerhandbuch | 1 Stk |
| 3 | USB-Kabel | 1 Stk |
| 4 | Software-CD | 1 Stk |
| 5 | 1,5 V AA-Batterie | 3 Stk |
