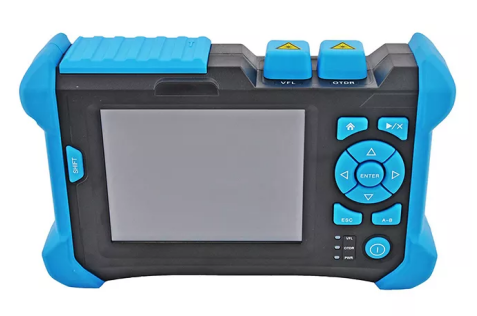

Optische Zeitdomain-Reflectometer. OTDR-Tester-Ausrüstung.
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | OPTISCHES ZEIT DOMAIN REFOLGEMOLTER |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | Optisches Zeitbereichsreflektometer | OTDR-Testgeräte | Starke Leistung, einfachere Bedienung und ef | Wellenlänge: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Optische Schnittstelle: | FC/UPC (PC und APC sind wählbar) | Datenschnittstelle: | USB-Schnittstelle, SD-Kartenschnittstelle |
| Kommunikationsanschluss: | USB | Maximaler Prüfabstand: | 3 km |
| Betriebstemperatur ((°C): | -10~+50°C | Abmessungen (H x B x T): | 150 x 235 x 66 mm |
| Gewicht: | 1,5 kg | Fasermarke: | Corning, YOFC, OFS, Draka |
| Hervorheben: | OTDR-Testgerät mit Garantie,optisches Zeitbereichsreflektometer für Glasfaser,leistungsstarkes OTDR-Testgerät |
||
Produkt-Beschreibung
Ein optisches Zeitrahmenreflectometer (OTDR) ist ein wichtiges Instrument zur Charakterisierung und Prüfung von optischen Fasern, das zur Erkennung von Fehlern, Messung von Verlusten,und gewährleisten die Integrität der Glasfasernetzwerke.
Übersicht des optischen Zeitbereichsreflectometers
Konzipiert zur Erfüllung der Messanforderungen für FTTx, Metropolnetze, Backbone-Netzwerke und andere Anwendungen für optische Netze.

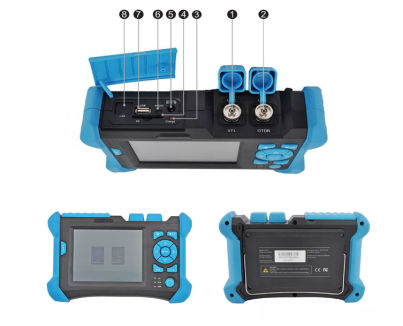

Optische Zeitdomain-Reflectometer-Anwendungen
- Optische Schnittstelle 1/VFL
- Optische Schnittstelle 2/OTDR
- Ladeanzeiger
- Schnittstelle der SD-Karte
- Schnittstelle des Netzteils
- Kopfhöreroberfläche
- USB-Schnittstelle
- Ethernet-Schnittstelle
Funktionen des optischen Zeitbereichsreflectometers

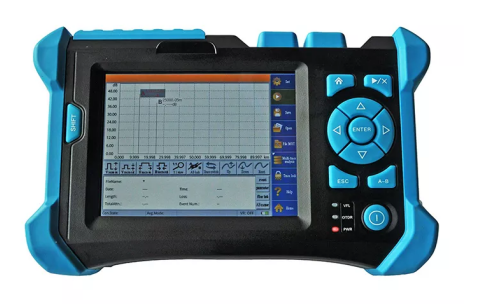

- Großer Touchscreen mit Verknüpfungstasten für einfache Bedienung
- Lithiumbatterien aus Polymer mit großer Kapazität mit längerer Arbeitszeit
- Intelligentes Testen mit einfacher Bedienung und leistungsstarker Funktionalität
- Speicherkarte + SD-Kartmedien mit großer Spurenspeicherkapazität
- Fähig, die Anforderungen an die FTTx-Prüfung zu erfüllen
- Mehrere Wellenlängenoptionen verfügbar
- Solides Gehäuse mit staub- und stoßfestem Schutz
Technische Spezifikation
| Wellenlänge (nm) | mit einer Breite von nicht mehr als 15 mm | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Dynamischer Bereich (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Impulsschnitt (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Ereignisblinde Zone (m) | 10 | ≤ 18 | ||
| Blinde Abschwächungszone (m) | 20 | ≤ 10 | ||
| Anzeige | 5.6"-LCD-Touchscreen | |||
| Linearität (dB/dB) | ±0.05 | |||
| Schwellungsschwelle (dB) | 0.05 | |||
| Verlust-Auflösungsquote (dB) | 0.01 | |||
| Probenauflösungsquote (m) | 0.125 bis 8 | |||
| Probenahmepunkt | 32K | |||
| Abstandsunsicherheit (m) | ±(1 m + 5 x 10 x Abstand + Probenahmeintervall) | |||
| Abstandsbereich (km) | 0.3 bis 180 | |||
| Typische Zeitdauer (n) der Echtzeit-Aktualisierung | 0.2 | |||
| Speicherkapazität von Spuren | SD-Karte (4G), > 10000 Stück | |||
| Dauer der Messung | Von Benutzer definiert; 5sec, 10sec, 15sec, 30sec, 1min, 2min und 3min sind wählbar | |||
Allgemeine Angaben
| Abmessungen (H x W x D) | 150 x 235 x 66 mm |
|---|---|
| Gewicht | 1.5 Kilo |
| Temperatur | Betriebstemperatur von -10°C bis 50°C Speichertemperatur -40°C bis 70°C |
| Relative Luftfeuchtigkeit | 0% bis 95% (nicht kondensiert) |
| Stromversorgung | Lithiumbatterie; Dauer der kontinuierlichen Arbeit ≥ 8 Stunden |
Schnittstellenkategorie
| Optische Schnittstelle | FC/UPC (PC und APC sind wählbar) |
|---|---|
| Datenoberfläche | USB-Schnittstelle, SD-Karten-Schnittstelle |
Sichtbare Ausfallorientierung VFL
| Wellenlänge | 650 nm |
|---|---|
| Ausgangsleistung (dBm) | ≥ -3 |
| Maximale Prüfdistanz | 3 km |
OTDR-Meterfähigkeiten
- Automatischer Messmodus: Automatische Parameterstellung, Speicherung und Analyse von Spurendaten
- Mehrwellenlängen-Messmodus: Analyse der Faserdämpfung unter verschiedenen Wellenlängen
- Funktion zur Festsetzung von Spuren: Vergleich von Spuren auf dem gleichen Bildschirm für Mehrkernfaseranlagen
- Mehrwellenlängenanalyse: Vergleich und Analyse von Spurenakten
- FTTx-Online-Tests mit Splitter- und Faserendidentifikation
- Lithium-Ionen-Wiederaufladbare Batterie mit großer Kapazität mit einer Standbyzeit von mehr als 8 Stunden
- Bellcore-Dateiformat (.sor) mit Speicher für mehr als 10.000 Spuren
- Kommunikationslichterkennung für den Schutz der Ausrüstung
- Anschlusszustandserkennung für die Überwachung des Zustands der Messgeräte
- Flexible Umstellung zwischen Echtzeit- und Durchschnittsmessmodus
OTDR Traces Manager PC-Software
- Massenänderungs- und Chargendruckmöglichkeiten
- Anpassungsfähige Erstellung von Prüfberichten
- Mehrfache Druckmodi: Einseitendruck, Batchdruck, Mehrfachdruck, Mehrwellendruck
- Personalisierte Druckoptionen und Seitenkonfiguration
- Vergleich der Wellenformdifferenz für die Parameteränderungsanalyse
Optisches Zeitbereichsreflectometer
Warum wählen Sie TAKFLY?
- Mehr als 26 Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- 450+ Montagearbeiter mit mehr als 3 Jahren Erfahrung
- 10+ FuE-Ingenieure, die sich der Innovation widmen
- 16 Deutschland importierte Spritzgasmaschinen und 16 Produktionslinien
- 30+ Prüfmaschinen einschließlich OTDR-, 3D-, VFL-, IL&RL-Prüfgeräten
- OEM-Branding akzeptiert
- Teilnahme an weltweiten Ausstellungen: OFC, ECOC, CommunicAsia und mehr
Qualitätskontrolle
- Inspektion der Rohstoffe vor der Produktion
- Vollständige Inspektion nach jedem einzelnen Verfahren
- Umfassende Halbfertigungskontrollen
- Vollständige Prüfung des fertigen Produkts vor dem Verpacken
- Stellekontrollen vor dem Versand zur Qualitätssicherung
Lieferinformationen
Proben:1-3 Arbeitstage
Massenfertigungsbestellung:3-7 Arbeitstage
Verpackung:Kunststoffbeutel, Karton und Palette auf Anfrage erhältlich
