FTTH Field-Assembled TK-FC-SCU/A-H001 Mechanischer Glasfaser-Steckverbinder – eingebettete Glasfasertechnologie – TK-FC-SCU/A-H001
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-FC-SCU/A-H001 |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | FTTH Field-Assembled TK-FC-SCU/A-H001 Mechanischer Glasfaser-Steckverbinder – eingebettete Glasfaser | Kabel-Bereich: | Ф3,0 mm & Ф2,0 mm Ф0,9 unsichtbares Kabel |
|---|---|---|---|
| Größe: | 46*9*8mm | Modus: | SM |
| Verlust einfügen: | Bei der Angabe der Größenordnung der Werte ist der Wertewert zu berücksichtigen, der für die Berechn | Renditeverlust:: | ≥ 50 dB für UPC, ≥ 55 dB für APC |
| Zugfestigkeit:: | > 30N/2 Min | Betriebstemperatur: | -40°C~+85°C |
| Fasermarke: | Corning, YOFC, OFS, Draka | ||
| Hervorheben: | FTTH-mechanische Glasfaserverbindung,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Glasfaserverbindung für eingebettete Technologien |
||
Produkt-Beschreibung
Vor Ort konfektionierbarer mechanischer Glasfasersteckverbinder TK-FC-SCU/A-H001 für FTTH
Der mechanisch vor Ort montierbare Glasfaserstecker (FMC) von TAKFLY vereinfacht Glasfaserverbindungen, ohne dass Fusionsspleißgeräte erforderlich sind. Für diesen schnell zu montierenden Steckverbinder sind nur Standardwerkzeuge zur Faservorbereitung erforderlich: Kabelabisolierer und Faserspalter.
Produktübersicht
Der Steckverbinder nutzt die Fiber Pre-Embedded-Technologie mit hochwertiger Keramikferrule und V-Nut aus Aluminiumlegierung. Das transparente Design der Seitenabdeckung ermöglicht eine visuelle Inspektion. Kompatibel mit Drop-Kabel und Innenkabel. Abmessungen: 46×9×8mm
Anwendungen
- LAN-Umgebungs-Tischanschlüsse
- Optische Zugangsnetzwerkinfrastruktur
- Fiber to the Subscriber (FTTX)-Anwendungen
- Patchfelder und Verteilerrahmen
- Direkter Geräteabschluss
- FTTx-Netzwerkbereitstellungen
- Rekonstruktion der Verkabelung im optischen Geräteraum
- Datenraumtransformation
Hauptmerkmale
- Werksseitig installierter Faserstutzen für den sofortigen Einsatz
- Kein Epoxidharz oder Polieren erforderlich
- Schneller und einfacher Glasfaseranschluss vor Ort
- Eliminiert überschüssige Kabellängen und die Lagerung von Pigtail-Spleißstücken
- Kostengünstige Installationslösung
- Geringe Einfügungsdämpfung und Rückreflexionsdämpfung
- Extrem einfacher Bedienungsprozess
- Kurze Betriebszeit – ca. 15 Sekunden
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Kabelbereich | Ф3,0 mm & Ф2,0 mm Ф0,9 unsichtbares Kabel |
| Größe | 46*9*8mm |
| Faserdurchmesser | 125 μm (652 und 657) |
| Beschichtungsdurchmesser | 900μm |
| Modus | SM |
| Betriebszeit | Etwa 4 Minuten (ohne Faservoreinstellung) |
| Einfügedämpfung | ≤0,3 dB (1310 nm und 1550 nm), maximal ≤0,5 dB |
| Rückflussverlust | ≥50 dB für UPC, ≥55 dB für APC |
| Erfolgsquote | > 98 % |
| Wiederverwendbare Zeiten | > 10 Mal |
| Erhöhen Sie die Festigkeit der nackten Fasern | > 3 N |
| Zugfestigkeit | > 30 N/2 Min |
| Temperaturbereich | -40°C bis +85°C |
| Online-Zugfestigkeitstest (20 N) | IL ≤ 0,3 dB |
| Mechanische Haltbarkeit (500-mal) | IL ≤ 0,3 dB |
| Falltest (4 m Betonboden) | IL ≤ 0,3 dB |
Relevante Lösungen
Einfach zu bedienender Steckverbinder, direkt kompatibel mit ONU-Geräten, mit einer Befestigungsfestigkeit von mehr als 5 kg. Wird häufig in Projekten zur FTTH-Netzwerkrevolution eingesetzt, um die Nutzung von Steckdosen und Adaptern zu reduzieren und gleichzeitig Projektkosten zu sparen.
Mit 86-Standard-Buchse und Adapter ermöglicht die Verbindung zwischen Drop-Kabel und Patchkabel. Die 86-Standardsteckdose bietet vollständigen Schutz durch einzigartiges Design.
Anwendbar für Verbindungen mit vor Ort montierbaren Innenkabeln, Pigtails, Patchkabeln und Datenraum-Patchkabeltransformationen. Direkt kompatibel mit bestimmten ONU-Geräten.

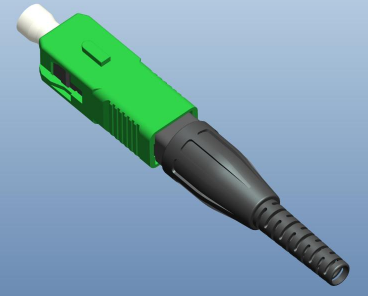

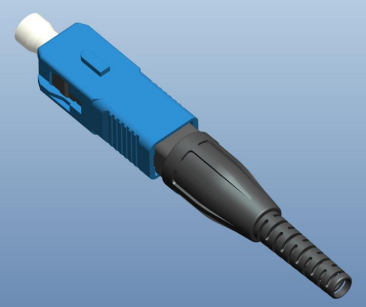

Produktbild
Warum TAKFLY wählen?
- Über 26 Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- Über 450 Montagearbeiter mit mehr als 3 Jahren Erfahrung
- Über 10 F&E-Ingenieure, die sich der Innovation widmen
- 16 Deutschland importierte Spritzgießmaschinen und 16 Produktionslinien
- Über 30 Prüfmaschinen: OTDR-, 3D-, VFL-, IL&RL-Prüfgeräte, Spannungsfestigkeitsprüfgeräte, Druckfestigkeitsprüfgeräte, Leistungsmessgeräteprüfgeräte, Lichtprüfgeräte
- OEM-Branding akzeptiert
- Globale Ausstellungsbeteiligung: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Qualitätskontrolle
- Eingangskontrolle des Rohmaterials vor der Produktion
- Vollständige Kontrolle nach jedem einzelnen Vorgang
- Umfassende halbfertige Produktionskontrollen
- Vollständige Inspektion des fertigen Produkts vor dem Verpacken
- Stichproben vor dem Versand zur Sicherstellung der Qualität
Lieferinformationen
Muster: 1-3 Werktage
Massenproduktionsauftrag: 3-7 Werktage
Verpackung: Plastiktüte, Karton und Palette auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
A1: Bitte geben Sie Ihre E-Mail- oder Kontaktinformationen über unsere Website für Katalog- und Preisinformationen an.
F2: Kann ich die Preise verhandeln?
A2: Ja, wir berücksichtigen Rabatte für mehrere Containerladungen gemischter Waren.
F3: Wie hoch werden die Versandkosten sein?
A3: Die Versandkosten hängen von der Versandgröße und -methode ab. Kostenvoranschläge erstellen wir auf Anfrage.
F4: Kann ich Sie besuchen?
A4: Ja, unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
F5: Was passiert, wenn beim Erhalt der Ware ein Qualitätsproblem auftritt?
A5: Wenn Qualitätsprobleme auftreten, stellen Sie uns Fotos als Referenz zur Verfügung. Unsere QC-Abteilung wird Untersuchungen durchführen, Lösungen bereitstellen und gleichzeitig zukünftige Qualitätsverbesserungen umsetzen.
F6: Wie lauten Ihre Verpackungsbedingungen?
A6: Die Standardverpackung umfasst Blisterbox und Kartons. Kundenspezifische Verpackungen je nach Kundenwunsch verfügbar.
F7: Wie lauten Ihre Zahlungsbedingungen?
A7: T/T 30 % Anzahlung, 70 % Restbetrag vor Lieferung. Wir stellen vor der endgültigen Zahlung Produkt- und Verpackungsfotos zur Verfügung.
F8: Wie lauten Ihre Lieferbedingungen?
A8: EXW, FOB, CFR, CIF, DDU verfügbar.
F9: Wie wäre es mit Ihrer Lieferzeit?
A9: Im Allgemeinen 5-7 Werktage nach Erhalt der Vorauszahlung. Der genaue Zeitpunkt hängt von den Artikeln und der Bestellmenge ab.
F10: Können Sie gemäß den Mustern produzieren?
A10: Ja, wir können auf der Grundlage Ihrer Muster oder technischen Zeichnungen produzieren.
