MTP 12CH×3 bis 36-Kanal-Faser-Array-Baugruppe – 3×12CH MTP-Anschlüsse an 36CH V-Groove FAU, geringe Einfügungsdämpfung, für 1,6T optische Transceiver und Co-Packaged Optics (CPO)
Produktdetails:
| Herkunftsort: | Shenzhen und ZhongShan, China |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Modellnummer: | MTP 12CH*3-FA 36CH |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | can be negotiated |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 5-9 Werktage abhängig von der Menge |
| Zahlungsbedingungen: | T/T, Western Union, PayPal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tage |
|
Detailinformationen |
|||
| Hervorheben: | MTP 12CH-Faser-Array-Baugruppe,36-Kanal-V-Nut-FAU,MTP-Steckverbinder mit geringer Einfügungsdämpfung |
||
|---|---|---|---|
Produkt-Beschreibung

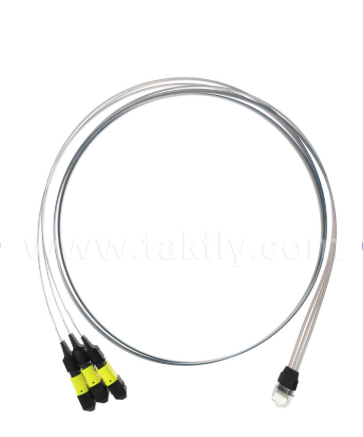

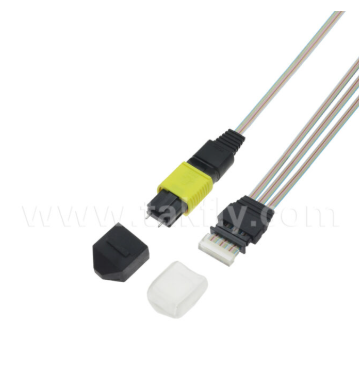

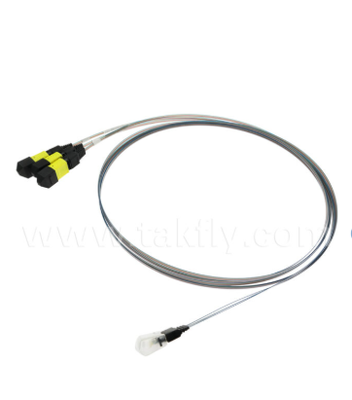

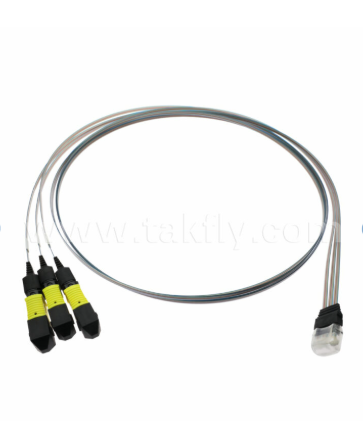

MTP 12CH×3 bis 36-Kanal-Fasernarray-Montage
3 × 12CH MTP-Anschlüsse für 36CH V-Groove FAU, geringer Einsetzverlust, für 1,6T-optische Transceiver und Co-Packed Optics (CPO)
Produktübersicht
Die MTP 12CH×3 bis 36-Kanal-Fiber Array Assembly ist eine optische Verbindungskomponente mit hoher Dichte, die für 1,6T-optische Transceiver, Co-Packed Optics (CPO) und Silizium-Photonen-Verpackungen entwickelt wurde.Es integriert drei 12-faser-MTP/MPO-Anschlüsse als Eingänge und leitet alle 36 Fasern zu einer einzigen hochpräzisen 36-Kanal-V-Groove-Faser-Array Unit (FAU).
Diese Konfiguration löst eine kritische Herausforderung bei der Verpackung: Externe Schnittstellen erfordern mehrere MTP-Anschlüsse, während die photonische integrierte Schaltung (PIC) oder die PD-Array einen einzigen,für eine einmalige AusrichtungDurch die Konsolidierung von drei getrennten 12-Kanal-Eingängen in eine 36-Kanal-Ausgabe ermöglicht diese Komponente eine einstufige passive Ausrichtung zwischen dem Faser-Array und dem Chip.erhebliche Verringerung der Montagekomplexität.
Wesentliche Merkmale
- Optische Verbindungslösung mit hoher Dichte
- Drei MTP/MPO-Eingangsanschlüsse mit 12 Fasern
- Einfach 36-Kanal-V-Groove-Faserausgang
- Niedrige Einsatzverlustleistung
- Präzisionsausrichtung für siliziumfotonische Verpackungen
- mit einer Breite von mehr als 50 mm
Anwendungen
- 1.6T optische Transceiver (QSFP-DD / OSFP)
- Co-packaged Optics (CPO) und optische E/A
- Photonische Verpackungen aus Silizium mit hoher Dichte
- Schalter für optische Schaltungen (OCS)
- Optische Verbindungen für Hochleistungsrechner (HPC)
- Hochdichte-Parallelverbindungen in Rechenzentren

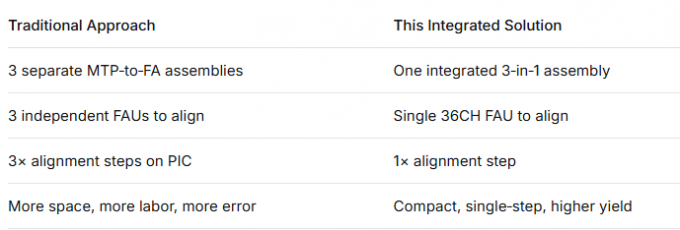

Produktvorteile
Diese Komponente ist für die Massenfertigung von optischen Modulen der nächsten Generation mit einer Leistung von 1,6 T ausgelegt, bei denen jeder Mikron Platz und jede Sekunde Montagezeit von Bedeutung sind.Durch die Integration von drei MTP-Eingängen in einen einzigen, eine vorgerichtete Faser-Array, reduziert die Montageschritte, verbessert die Ausrichtungsgenauigkeit und beschleunigt die Markteinführungszeit.
Warum TAKFLY wählen
26 Jahre Erfahrung in der Herstellung von Glasfaserprodukten
Produktionskapazitäten
- Erfahrenes Montage-Team:Mehr als 80 Montagearbeiter mit mehr als 6 Jahren Erfahrung
- Starke FuE-Kapazitäten:Mehr als 10 FuE-Ingenieure
- Weiterentwickelte Produktionsanlagen:16 Sätze deutsch eingeführter Spritzgasmaschinen und 16 Produktionslinien
- Umfassende Prüfstellen:Mehr als 30 Satze Prüfgeräte, einschließlich OTDR, ILD, VFL, RL, IL, Spannfestigkeitsprüfer, Zerkleinernwiderstandsprüfer, Leistungsmesserprüfer und Lichtprüfer
- OEM-Branding akzeptiert:Besonderes Logo/Markenzeichen verfügbar
Qualitätskontrolle
- Ankommende Inspektion:Stelleprüfung der Rohstoffe vor der Produktion
- Inspektion während des Verfahrens:Vollständige Inspektion bei jedem einzelnen Prozess
- Prüfung vor der Verpackung:Vollständige Prüfung der Fertigprodukte vor Verpackung
- Inspektion vor dem Versand:Vor dem Versand vor Ort überprüfen
Beteiligung der Industrie
Quelle Elektronik-Ausstellung, OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, China
Lieferinformationen
- Proben:1-3 Arbeitstage
- Massenproduktionsbestellungen:3-7 Arbeitstage
- Verpackung:Plastikbeutel, Karton und Paletten sind nach Ihren Anforderungen erhältlich
