ADSS-100M Volldielektrisches selbsttragbares Luftkabel ¥ 4 bis 96 Fasern, 100 m Spannweite
Produktdetails:
| Herkunftsort: | Guangdong, Shenzhen |
| Markenname: | TAKFLY |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | DX-Panzer-T1771 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Bilder |
|---|---|
| Preis: | US$0.01 ~ US$1200/PC |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, |
|
Detailinformationen |
|||
| Biegeradius: | 20D/15D | Installation: | Antenne |
|---|---|---|---|
| Mantel: | LSZH | Verknüpfung: | SC/PC zu SC/PC |
| Durchmesser: | 8.5 bis 16 mm | Kabeltyp: | Single-Mode |
| Betriebstemperatur: | -40°C bis +70°C | Erlaubte Zugfestigkeit: | 100n <1000n |
| Länge: | 2000 m pro Rolle oder individuell | Anzahl der Faser: | 2Kern/4Kern |
| Transportpaket: | Holztrommel | Verpackung: | Holzdurm |
| Jacke: | PVC | Installationsmethode: | Innen/Außen |
| Steckertyp: | LC/UPC | Faseranzahl: | 12 |
| Material für die Jackette: | PE | Kern: | 12,optional |
| Garantiezeit: | 20 Jahre | Crush -Widerstand: | ≥ 1000N/100mm |
| Kabelstruktur: | Bogen-Typ engmaschiger Puffer | Produktcode: | GJYXCH-1B |
| Außenscheide Material: | MDPE | Zugfestigkeit: | ≥100N |
| Maximale Zugfestigkeit: | 1000n | Modell: | SC/APC ~ SC/APC |
| Einfügedämpfung: | 0,2 dB | Außendurchmesser: | 4.5 mm oder auf Wunsch des Kunden |
| Außenmaterial: | Metalldrähte | Standard: | Einheitliche Prüfstelle |
| Stärke Mitglied: | OEM | Faser-Zahl: | 12 Kerne |
| Fertigungsjahr: | 2010 | Farbe der Außenhülle: | Schwarz, grau, weiß |
| Testwellenlänge: | 1310 nm bis 1550 nm | Kabel-Modell: | GJPFJV |
| Vibration: | ≤0,2 dB | Paket: | Hölzerner Ram |
| Verstärkung: | Eisen oder KFRP oder FRP | Äußere Hülle: | PE |
| Faserkern: | 2 bis 144 Kerne | Datenrate: | 4*10G |
| Faseroptionen: | G652D, G657A,Om1,Om2,Om3,Om4 | Nominales Gewicht: | 83 |
| Kabel-Grenzwellenlänge: | λcc≤1260um | Installieren Sie Weise: | Staub/direkte begrabene Installation |
| Rohr: | Lose Rohrkonstruktion | Material: | PE/LSZH |
| Hafen: | Ningbo | Farbe: | Gelb oder angepasst |
| Jackenmaterial: | PVC | Anzahl der Kerne: | auf Ihre Antrag |
| Versand: | TNT, DHL, UPS, FEDEX oder EMS | Drinnen oder draußen: | Drinnen |
| Trommelgröße: | 300x300x300 | Faserlänge: | 1m oder angepasst |
| Fasermodus: | Einzelmodus G652D G657A | Schlüsselwörter: | ADSS-Kabel |
| Netzwerk: | 4g, 3G | OEM: | Willkommen |
| Nummer des Fahrers: | ≥ 10 | ||
| Hervorheben: | Spanne ADSS-Lichtwellenleiter-100m,mit einer Breite von nicht mehr als 30 mm,Selbsttragende Glasfaserkabel 4 Fasern |
||
Produkt-Beschreibung

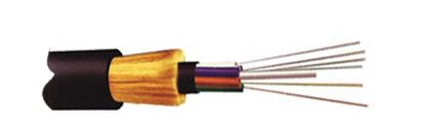

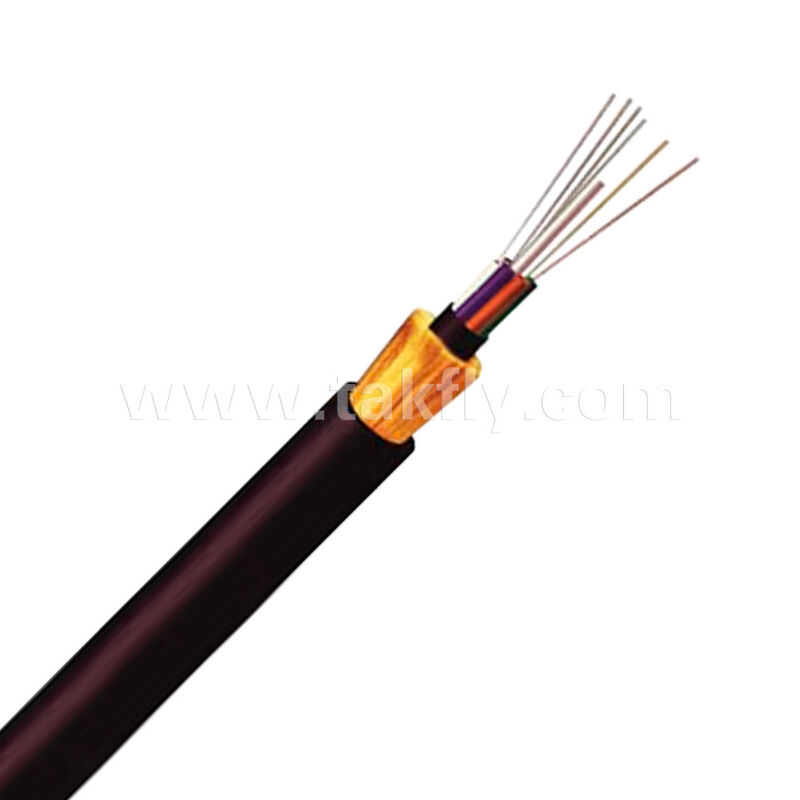

ADSS-100M Volldielektrisches, selbsttragendes Luftkabel – 4 bis 96 Fasern, 100 m Spannweite
Dieses nichtmetallische, vollständig dielektrische Freileitungskabel ist für eine Standardspannweite von 100 Metern ausgelegt. Verfügbare Faseranzahlen: 4, 6, 12, 24, 48, 96 (G.652D Singlemode). Das Kabel kann ohne Stahlträger direkt an Masten oder Türmen installiert werden. Geeignet für Stromübertragungsleitungen (10 kV-220 kV) und Telekommunikationsnetze.
Faseroptische und geometrische Daten (G.652D)
Dämpfungs-, Dispersions- und PMD-Parameter
| Parameter | Einheit | Vor der Verkabelung | Nach der Verkabelung |
|---|---|---|---|
| Dämpfung bei 1310 nm | dB/km | ≤0,34 | ≤0,38 |
| Dämpfung bei 1550 nm | dB/km | ≤0,21 | ≤0,28 |
| Wellenlänge ohne Dispersion | nm | 1300-1324 | - |
| Nulldispersionssteigung | ps/(nm²*km) | ≤0,092 | - |
| Kabel-Grenzwellenlänge λcc | nm | ≤1260 | - |
| Dispersionskoeffizient bei 1550 nm | ps/(nm*km) | ≤18 | - |
| Dispersionskoeffizient bei 1625 nm | ps/(nm*km) | ≤22 | - |
| PMD (max. Einzelfaser) | ps/√km | ≤0,1 | - |
| PMD (Link-Design, M=20, Q=0,01 %) | ps/√km | ≤0,06 | - |
| PMD (typisch) | ps/√km | 0,04 | - |
| Gruppenindex (typ.) @1310 nm | - | 1.466 | - |
| Gruppenindex (typ.) @1550 nm | - | 1.467 | - |
| Makro-Biegeverlust (1 Umdrehung, 16 mm Radius) bei 1550 nm | dB | ≤0,05 | - |
| Makro-Biegeverlust (100 Windungen, 25 mm Radius) bei 1550 nm | dB | ≤0,05 | - |
| Makro-Biegeverlust (100 Windungen, 30 mm Radius) bei 1550 nm | dB | ≤0,05 | - |
Spezifikationen der Fasergeometrie
| Parameter | Einheit | Wert |
|---|---|---|
| Verkleidungsdurchmesser | µm | 125 ± 0,7 |
| Unrundheit der Verkleidung | % | ≤1,0 |
| Beschichtungsdurchmesser | µm | 235-250 |
| Konzentrizitätsfehler der Beschichtung/Umhüllung | µm | ≤12,0 |
| Unrundheit der Beschichtung | % | ≤6,0 |
| Konzentrizitätsfehler von Kern/Mantel | µm | ≤0,6 |
| Modenfelddurchmesser (MFD) bei 1310 nm | µm | 8,7-9,5 |
| Modenfelddurchmesser (MFD) bei 1550 nm | µm | 9,8-10,8 |

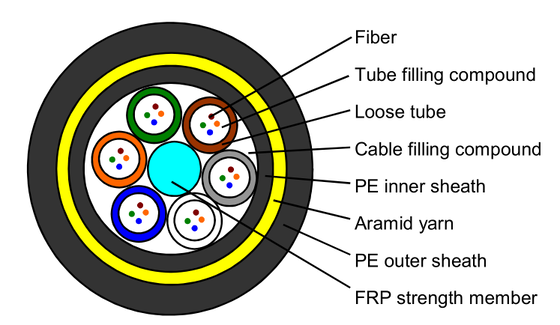

Kabelkonstruktion und mechanische Spezifikationen
In der folgenden Tabelle sind die verseilten Bündeladerkonstruktionen für 24, 48 und 96 Fasern aufgeführt. Konfigurationen für 4, 6 und 12 Fasern sind auf Anfrage erhältlich.
| Parameter | 24-Faser | 48-Faser | 96-Faser |
|---|---|---|---|
| Strukturtyp | 1+6 | 1+6 | 1+8 |
| Durchmesser des zentralen Festigkeitsträgers (FRP). | 2,0 mm | 2,0 mm | 2,0 / 3,7 mm |
| Bündeladermaterial | PBT | PBT | PBT |
| Bündeladerdurchmesser | 2,0 mm | 2,0 mm | 2,0 mm |
| Anzahl der losen Röhren | 4 | 4 | 8 |
| Fasern pro Tube | 6 | 12 | 12 |
| Anzahl der Füllstoffe | 2 | 0 | 0 |
| Wasserblockierend | Garne + Band | Garne + Band | Garne + Band |
| Reißleinen | 2 Stück | 2 Stück | 2 Stück |
| Mitglied der peripheren Kraft | Aramidgarne | Aramidgarne | Aramidgarne |
| Außenmantelmaterial | MDPE (schwarz) | MDPE (schwarz) | MDPE (schwarz) |
| Nenndicke des Mantels | 1,7 mm | 1,7 mm | 1,7 mm |
| Kabeldurchmesser(±0,5 mm) | 9,5 mm | 10,0 mm | 11,8 mm |
| Kabelgewicht(±10 %, kg/km) | 70 kg/km | 75 kg/km | 110 kg/km |
| Maximal zulässige Zugfestigkeit (MAT) | 2700 N | 2700 N | 2700 N |
| Spannweite | 100 m | 100 m | 100 m |
| Druckfestigkeit – kurzfristig | 2200 N/100 mm | 2200 N/100 mm | 2200 N/100 mm |
| Biegeradius - Bedienung | 15 × Außendurchmesser | 15 × Außendurchmesser | 15 × Außendurchmesser |
| Biegeradius - Installation | 25 × Außendurchmesser | 25 × Außendurchmesser | 25 × Außendurchmesser |
| Temperatur - Betrieb | -40℃ ~ +70℃ | -40℃ ~ +70℃ | -40℃ ~ +70℃ |
| Temperatur - Installation | -20℃ ~ +60℃ | -20℃ ~ +60℃ | -20℃ ~ +60℃ |
| Temperatur – Lagerung/Versand | -40℃ ~ +70℃ | -40℃ ~ +70℃ | -40℃ ~ +70℃ |
OD = Kabelaußendurchmesser
Verpackung, Trommel- und Kabelkennzeichnung
| Artikel | Spezifikation |
|---|---|
| Standardrollenlänge | 2,0 - 4,0 km pro Holzverbundtrommel (Exporttyp) |
| Begasung | Bericht und Stempel werden auf Anfrage zur Verfügung gestellt |
| Kabelmarkierung | Per Tintenstrahldruck jeden Meter: Jahr, Kabeltyp, Faseranzahl, Länge. Kundenspezifische Markierung verfügbar. |
Anwendbare Standards
- DL/T 788-2016 / YD/T 980-2002
- IEC 60794-4 / IEEE 1222
- Telcordia GR-20
Bestelloptionen
| Modell | Faseranzahl | Spanne | Mantelfarbe |
|---|---|---|---|
| ADSS-100M-4X | 4 | 100 m | Schwarz |
| ADSS-100M-6X | 6 | 100 m | Schwarz |
| ADSS-100M-12X | 12 | 100 m | Schwarz |
| ADSS-100M-24X | 24 | 100 m | Schwarz |
| ADSS-100M-48X | 48 | 100 m | Schwarz |
| ADSS-100M-96X | 96 | 100 m | Schwarz |
Für detaillierte Konstruktionszeichnungen der 4/6/12-Faser-Varianten kontaktieren Sie uns bitte.
