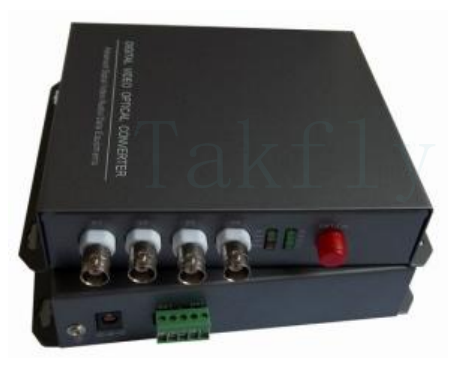

4CH-Digitalvideo-Optischer Konverter 2 Video + 1-2 RS485 Daten über eine einzige Faser
Produktdetails:
| Herkunftsort: | Shenzhen und ZhongShan, China |
| Markenname: | OEM/Nuetral |
| Zertifizierung: | CE/ROHS/CPR EN50575/ISO9001 /ISO14001 |
| Modellnummer: | 4 Kanal |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | can be negotiated |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 5-9 Werktage abhängig von der Menge |
| Zahlungsbedingungen: | T/T, Western Union, PayPal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tage |
|
Detailinformationen |
|||
| Hervorheben: | 4CH-digitale optische Videokonverter,Glasfaserkonverter mit RS485-Daten,Video- und Datenfaserwandler |
||
|---|---|---|---|
Produkt-Beschreibung
4CH-Digitalvideo-Optischer Konverter 2 Video + 1-2 RS485 Daten über eine einzige Faser
Diese Serie von digitalen Videooptikumwandlern verwendetvolldigitale Kommunikationstechnologie, die gleichzeitige Übertragung von2 Video-Kanäle nach vorneund1 oder 2 umgekehrte RS485/422-Datenkanäleüber aEinzelfaser.
Video-Signalenicht komprimierte digitale Videocodierungund sind mitPAL, NTSC und SECAMFormate, dieBildqualität auf Sendeebeneum verschiedene Anforderungen an die Anwendung zu erfüllen.
Wesentliche Merkmale
- Volldigitale, nicht komprimierte Glasfaserübertragung in Sendequalität
- Breiter optischer dynamischer Bereich - keine Feldanpassung erforderlich
- Kompatibel mit PAL, NTSC, SECAM und anderen Videoübertragungsformaten
- Unterstützung der RS485 / RS422 Datenkommunikation
- Dreistufige Blitzschutzkonstruktion
- Industrielle Konstruktion mit hoher Zuverlässigkeit für anspruchsvolle Umgebungen
- Automatische Leistungsregelung und Temperaturkompensationsschaltung
- Überlastschutz mit automatischer Wiederherstellung
- Plug-and-play-Konstruktion für eine schnelle Installation
- LED-Statusindikatoren für die Echtzeitüberwachung
- Eingebauter Blitzschutz und EMI/RFI-Widerstand
Leistungsspezifikationen
Video-Leistung
| Parameter | Spezifikation |
|---|---|
| Video-Kanäle | 4 |
| Video-Bandbreite | 0 ~ 6,5 MHz |
| Stichprobenquote | 8 bis 10 Bit |
| Signal-Rausch-Verhältnis | ≥ 65 dB |
| Differenzielle Gewinne | < 1% (typisch) |
| Differentielle Phase | < 0,8° (typisch) |
| Vertikale Neigung | < 0,5% (maximal) |
| Eintritts-/Ausgangsimpedanz | 75Ω (ungleichgewichtet) |
| Eingangs-/Ausgabenebene | 1.0Vpp (typisch) |
| Signalsystem | PAL / NTSC / SECAM |
Datenleistung
| Parameter | Spezifikation |
|---|---|
| Datenkanäle | Ein- oder Zweispur |
| Datenoberfläche | RS485/422 (optional) |
| Physische Schnittstelle | Fünf Industrieanlagen |
| Datenrate | 0 ~ 100 Kbps |
| Bitfehlerquote | < 10E-12 |
Optische Leistung
| Parameter | Spezifikation |
|---|---|
| Übertragungswellenlänge | 1310 nm/1550 nm |
| Optische Schnittstelle | FC / PC |
| Übertragung der optischen Leistung | -8 dB |
| Empfängerempfindlichkeit | -25 dB |
| Optisch-dynamischer Bereich | 17 dB |
| Maximaler optischer Verlust | 14 dB |
| Übertragungsdistanz | Mehr als 20 km (einmodisch) |
Technische Spezifikation
| Parameter | Spezifikation |
|---|---|
| Betriebstemperatur | -10 °C ~ +55 °C |
| Luftfeuchtigkeit | 0 ~ 95% (keine Kondensation) |
| Stromverbrauch | 2.5W @ DC5V |
| Abmessungen | 483 mm (L) x 170 mm (W) x 55 mm (H) |
| Gewicht | 6.0kg |
| MTBF | Mehr als 100.000 Stunden |
Typische Anwendungen
Sicherheit und Überwachung
Verkehrssysteme
Öffentliche Verkehrsmittel
Öffentliche Sicherheit
Finanzen und Bankwesen
Energie und Versorgung
Industrieüberwachung
Wasserwirtschaft
Luftfahrt
Medien und Rundfunk
Bildung
Gewerbliche und Wohnbetriebe
Logistik
Petrochemie
Strafvollzugsanstalten
Regierung
Befehl und Kontrolle
Notfalldienste
Modellnummer-Leitfaden
- 1 Nummer des Videosignals
- 2 Datensignalnummer (D = Vorwärtsdaten, d = Rückwärtsdaten)
- 3 Stimmsignalnummer (A = vorwärts, a = rückwärts)
- 4 Schaltwert (K = Schaltwert vorwärts, k = Schaltwert rückwärts)
- 5 Ethernet-Schnittstelle
- 6 Telefonische Schnittstelle
- 7 SM = Einzelmodus, MM = Mehrmodus
- 8 FC, SC Optische Schnittstellenoptionen
- 9 C = Chassiskartenart, E = unabhängig
Warum wählen Sie TAKFLY?
26 Jahre Produktionserfahrungin Glasfaserprodukte
Produktionskapazitäten
- Erfahrenes Montage-Team:Mehr als 80 Montagearbeiter mit mehr als 6 Jahren Erfahrung
- Starke FuE-Kapazitäten:Mehr als 10 FuE-Ingenieure
- Weiterentwickelte Produktionsanlagen:16 Sätze deutsch eingeführter Spritzgasmaschinen und 16 Produktionslinien
- Umfassende Prüfstellen:Mehr als 30 Satze von Prüfgeräten, darunter OTDR, ILD, VFL, RL, IL, Spannungsstärke Tester, Zerkleinern Widerstand Tester, Leistungsmesser Tester, Licht-Checker usw.
- OEM-Branding akzeptiert- Benutzerdefiniertes Logo/Markenzeichen verfügbar
Qualitätskontrolle
- Ankommende Inspektion:Stelleprüfung der Rohstoffe vor der Produktion
- Inspektion während des Verfahrens:Vollständige Inspektion bei jedem einzelnen Prozess
- Prüfung vor der Verpackung:Vollständige Prüfung der Fertigprodukte vor Verpackung
- Inspektion vor dem Versand:Vor dem Versand vor Ort überprüfen
Beteiligung der Industrie
Aktive Teilnahme an wichtigen Branchenveranstaltungen, darunter OFC, FOCC, ConnecAsia, NFTCOM, AFRICACOM, SMART ICT, Contelem, China und Source Electronics Exhibition.
Lieferinformationen
| Dienstleistungen | Zeitleiste |
|---|---|
| Proben | 1-3 Arbeitstage |
| Bestellungen für die Massenproduktion | 3-7 Arbeitstage |
Verpackungsmöglichkeiten:Plastikbeutel, Karton und Paletten sind nach Ihren Wünschen erhältlich.
