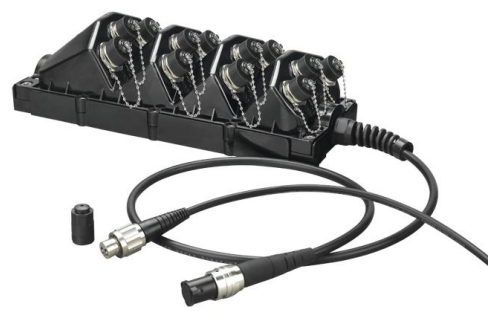

China Optisches FTTX-Feldgehäuse für FTTX-Feldnetzwerke, vorkonfektioniertes wasserdichtes Außengehäuse
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | China Optisches FTTX-Feldgehäuse für FTTX-Feldnetzwerke, vorkonfektioniertes wasserdichtes Außengehä |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,MoneyGram/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Stück/Tag |
|
Detailinformationen |
|||
| Produktname: | China Optisches FTTX-Feldgehäuse für FTTX-Feldnetzwerke, vorkonfektioniertes wasserdichtes Außengehä | Hafen: | 1-12 |
|---|---|---|---|
| Dimension: | 365*137*90mm ohne Abdeckung 375*142*120mm mit Abdeckung | Schutz vor Eindringen: | IP67 |
| Biegeradius: | 20d | Zugfestigkeit: | 1200N langfristig |
| Adapter: | Mini SC (1F), Harened (1F), ODVA (1F und 2F), PTLC (2F), AARC (2F und 4F), 3P-Steckdose | Betriebstemperatur: | -40℃ ~ +80℃ |
| Garantie: | 1-3 Jahre | Fasermarke: | Corning, YOFC, OFS, Draka |
| Hervorheben: | FTTX Außenwasserdichtes Gehäuse,mit einer Leistung von mehr als 50 Watt,FTTX-Feldnetzverkleidung |
||
Produkt-Beschreibung
FTTX-Feldgehäuse für Outdoor-Netzwerke
Das optische FTTX-Feldgehäuse von China ist ein vorkonnektoriertes, wasserdichtes Außengehäuse, das für FTTX-Feldnetzwerke entwickelt wurde. Diese wirtschaftliche Glasfaserverteilungslösung bietet hohe Kompatibilität und einfache Bedienung für verschiedene Installationsmethoden, einschließlich Wandmontage, Antenneninstallation und Masthalterung.
Produktübersicht
Das FTTX-Gehäuse stellt eine fortschrittliche Glasfaserverteilungslösung für Außenanwendungen dar. Im Vergleich zu herkömmlichen Produkten bietet es eine überlegene Benutzerfreundlichkeit und hohe Kompatibilität. Dieses Gehäuse eignet sich für FTTH, FTTA und andere anspruchsvolle Umgebungen und bietet zuverlässige Leistung in verschiedenen Installationsszenarien.
Anwendungsszenarien
FTTH-Feldanwendungen
Bei FTTH-Bereitstellungen kann das FTTX-Gehäuse herkömmliche ONU- oder FDH-Einheiten ersetzen. Es bietet Platz für 2–4 Stück 1×8 oder 1×16 PLC-Splitter und bis zu 24 Glasfaser-Spleißschutzhülsen. In Kombination mit den vormontierten wasserdichten 1-48F IP67-Steckverbindern ermöglicht es direkte Verbindungen zu Gebäuden und Niederspannungssilos. Durch die werkseitige Vormontage entfällt die Notwendigkeit des Faserspleißens, wodurch der Bedarf an hochqualifizierten Bedienern verringert und die Installationseffizienz um 40 % gesteigert wird.
FTTA-Feldanwendungen
Bei FTTA-Anwendungen dient das Gehäuse als Aggregations-/Demarkierungsbox, die RRU- und BBU-Einheiten verbindet. Es ersetzt Sternnetzwerktopologien, die individuelle Duplexkabel für jede RRU erfordern, durch ein effizienteres einzelnes Mehrfaser-Hybridkabel von der BBU zum Gehäuse und verteilt dann die Fasern über vorkonfektionierte wasserdichte IP67-Kabelbaugruppen an die RRUs. Die Stromverteilung an RRUs wird durch integrierte Stromanschlüsse erleichtert.
Stammkabelmanagement
Das Gehäuse meistert die Herausforderungen bei der Verbindung von Stammkabeln mit verdrehsicheren Kabelverschraubungen (Kunststoff oder Metall), die Kabel mit einem Außendurchmesser von 5 mm bis 14 mm aufnehmen können. Interne Befestigungselemente sichern die Hauptkabel und Verstärkungselemente, um langfristig einer Zugkraft von 1200 N standzuhalten. Die Kapazität für bis zu 24 Spleißschutzhülsen und 2 PLC-Splitter ermöglicht eine effiziente Faserverteilung. Das rutschfeste Basisdesign gewährleistet eine sichere Montage an Drähten oder Stangen.
Prospektions- und Kommunikationsanwendungen
Die robuste Konstruktion des Gehäuses ist ideal für die Feldkommunikation, bei der die Kabel häufig verlegt werden müssen, und widersteht starkem Zug und wiederholtem Gebrauch. Gepanzerte Kabel und Verstärkungselemente werden mit Befestigungselementen befestigt, um eine Zugfestigkeit von 1200 N aufrechtzuerhalten. Hochfeste Materialien und das Design der Lichtbogenschnittstelle gewährleisten einen zuverlässigen Betrieb unter Stoßbedingungen.
Hauptmerkmale
- Hohe Kompatibilität mit ODVA, Hconn (OptiTap-kompatibel), Mini SC, ODC, PTLC, PTMPO und Netzteilen
- Wahlweise werkseitig versiegelt oder vor Ort montierbar
- 1200 N Langzeit-Zugkraftfestigkeit
- 2 bis 12 Ports für Einzel- oder Mehrfaserstecker
- Möglichkeiten zur SPS- oder Spleißhülsen-Faserteilung
- Wasserdicht nach IP68
- Wandmontage, Antennen- oder Mastmontage
- Die verkleinerte Winkelfläche und die optimierte Höhe verhindern Störungen durch den Stecker
- Einhaltung der IEC 61753-1-Standards
- 40 % Betriebszeitersparnis
Technische Spezifikationen
| Spezifikation | Einzelheiten |
|---|---|
| Abmessungen L×B×H | 365×137×90mm (ohne Abdeckung) 375×142×120mm (mit Abdeckung) |
| Schutz vor Eindringen | IP67 |
| Temperaturbereich | -40°C bis +80°C |
| Kabelfestigkeitsmitglied | Gepanzert oder nicht gepanzert |
| Kabeltyp | Hybrid oder Nicht-Hybrid |
| Runder Kabelaußendurchmesser | 5,0 mm bis 14 mm |
| Flachkabelabmessungen | 4,6×8,9mm |
| Kabelmantelmaterial | LSZH, TPU oder PE |
| Biegeradius | 20D |
| Kabelquetschfestigkeit | 200 N/cm langfristig |
| Zugfestigkeit | 1200N langfristig |
| UV-Beständigkeit | ISO 4892-3 |
| Brandschutzbewertung | UL 94-V0 |
| Anzahl der SPS | 1-2 STÜCK |
| Anzahl der Schutzhüllen | 1–24 Stück |
Bestellinformationen
| Parameter | Optionen |
|---|---|
| Adapter | Mini SC (1F), Harened (1F), ODVA (1F & 2F), PTLC (2F), AARC (2F & 4F), 3P-Steckdose |
| Häfen | 1-12 |
| Fasermodus | SM/MM |
| Kabel | 1/2/4/8/Individuell |
| Kabeltyp | Runde gepanzerte, runde ungepanzerte, flache, runde Hybrid-SPS |
| SPS | Mit SPS/Ohne SPS |
| Fusionshülse | Mit Fusionshülse/Ohne Fusionshülse |
| Terminator | Gehärtetes SC, ODVA, AARC, PTLC, PTMPO |
| Installationsmethode | Wandmontage, Antenne, Masthalterung |
Technische Zeichnungen
Produktbilder
Warum TAKFLY wählen?
- Über 26 Jahre Erfahrung in der Glasfaserfertigung
- Über 450 Montagearbeiter mit mehr als 3 Jahren Erfahrung
- Über 10 engagierte F&E-Ingenieure
- 16 aus Deutschland importierte Spritzgießmaschinen und Produktionslinien
- Über 30 Prüfmaschinen, darunter OTDR-, 3D-, VFL-, IL&RL-Prüfgeräte
- Umfangreiche Prüfausrüstung: Zugfestigkeit, Druckfestigkeit, Leistungsmesser, Lichtprüfer
- OEM-Branding akzeptiert
- Globale Ausstellungsbeteiligung: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Qualitätskontrolle
- Stichprobenprüfung des Rohmaterials vor der Produktion
- Vollständige Kontrolle nach jedem einzelnen Vorgang
- Umfassende halbfertige Produktionskontrollen
- Vollständige Inspektion des fertigen Produkts vor dem Verpacken
- Stichproben vor dem Versand
Lieferinformationen
- Muster: 1-3 Werktage
- Massenproduktionsaufträge: 3-7 Werktage
- Verpackung: Plastiktüten, Kartons und Paletten auf Anfrage erhältlich
Häufig gestellte Fragen
F1: Wie kann ich Ihren Katalog und Ihre Preisliste erhalten?
Bitte geben Sie Ihre E-Mail-Adresse oder Kontaktinformationen über unsere Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich die Preise verhandeln?
Ja, wir können Rabatte für mehrere Containerladungen gemischter Waren in Betracht ziehen.
F3: Wie hoch werden die Versandkosten sein?
Die Versandkosten hängen von der Größe Ihrer Sendung und der Versandart ab. Die Kosten stellen wir Ihnen auf Anfrage zur Verfügung.
F4: Kann ich Sie besuchen?
Sicherlich! Unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
F5: Was passiert, wenn beim Erhalt der Ware ein Qualitätsproblem auftritt?
Sollten beim Auspacken Qualitätsprobleme auftreten, machen Sie bitte Fotos als Referenz. Unsere QC-Abteilung wird die besten Lösungen untersuchen und bereitstellen sowie Qualitätsverbesserungen für die zukünftige Produktion umsetzen.
F6: Wie lauten Ihre Verpackungsbedingungen?
Normalerweise verpacken wir Waren in Blisterboxen und Kartons, können aber auch individuelle Verpackungswünsche unserer Kunden berücksichtigen.
F7: Wie lauten Ihre Zahlungsbedingungen?
T/T 30 % Anzahlung und 70 % Restbetrag vor Lieferung. Vor der endgültigen Zahlung stellen wir Fotos von Produkten und Verpackungen zur Verfügung.
F8: Wie lauten Ihre Lieferbedingungen?
EXW, FOB, CFR, CIF, DDU
F9: Wie wäre es mit Ihrer Lieferzeit?
In der Regel 5-7 Werktage nach Erhalt der Vorauszahlung. Die genaue Lieferzeit hängt von den Artikeln und der Bestellmenge ab.
F10: Können Sie gemäß den Mustern produzieren?
Ja, wir können Produkte auf Grundlage Ihrer Muster oder technischen Zeichnungen herstellen.
Wenn Sie Interesse an unseren Produkten haben oder Fragen haben, können Sie uns jederzeit kontaktieren!
Möchten Sie mehr über dieses Produkt erfahren?
