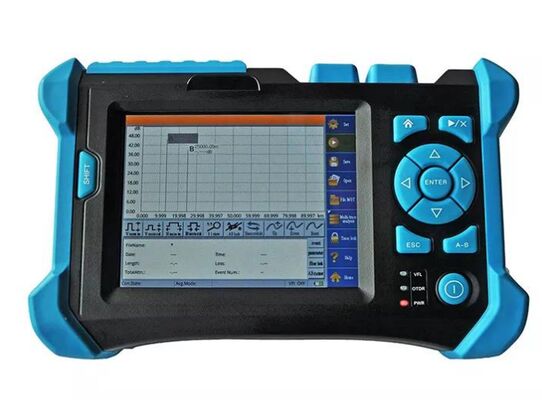

Optisches Zeitbereichsreflectometer otdr Große Touchscreen-Verknüpfung Tasten einfach zu bedienen
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | Takfly/OEM |
| Zertifizierung: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Modellnummer: | OPTISCHES ZEIT DOMAIN REFOLGEMOLTER |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stk |
|---|---|
| Preis: | can be negotiable |
| Verpackung Informationen: | Sponge + Box + Karton |
| Lieferzeit: | 3-7 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50000 Stück pro Monat |
|
Detailinformationen |
|||
| Produktname: | OPTISCHES ZEIT DOMAIN REFOLGEMOLTER | Gewicht: | 1,5 kg |
|---|---|---|---|
| Laufende Temperatur: | -10°C bis 50°C | Speichertemperatur: | -40°C bis 70°C |
| Maximaler Prüfabstand: | 3 km | Maß (H x W x D): | 150 x 235 x 66 mm |
| Hervorheben: | OTDR-Glasfaser-Tester mit Touchscreen,Optische Zeitdomain-Reflectometer-Verknüpfungsschlüssel,Großbildschirm-OTDR für Fasertests |
||
Produkt-Beschreibung
Optischer Zeitbereichsreflektometer (OTDR)
Produktübersicht
Fortschrittlicher optischer Zeitbereichsreflektometer mit großem Touchscreen und Verknüpfungstasten für einfache Bedienung, konzipiert für umfassende Glasfasernetzwerktests.
- Großer Touchscreen + Verknüpfungstasten für intuitive Bedienung
- Hochleistungs-Polymer-Lithium-Akku mit verlängerter Arbeitszeit
- Intelligente Tests mit einfacher Bedienung und leistungsstarker Funktionalität
- Speicherkarte + SD-Karte mit umfangreicher Speicherkapazität für Messkurven
- Umfassende FTTx-Testfunktionen
- Mehrere Wellenlängenoptionen verfügbar
- Robustes Solid-Gehäuse-Design mit Staub- und Stoßschutz
Verbesserte Leistungsvorteile
Leistungsstärkere Leistung, viel einfachere Bedienung, effizientere Arbeit.
Entwickelt, um die Messanforderungen für FTTx, Metropolen-Netzwerke, Backbone-Netzwerke und andere optische Netzwerkanwendungen zu erfüllen.

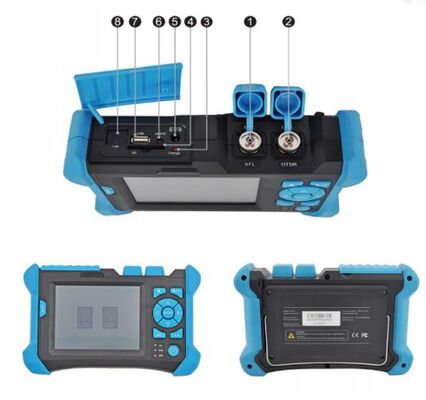

Schnittstellenidentifikation
- ① Optische Schnittstelle 1/VFL
- ② Optische Schnittstelle 2/OTDR
- ③ Ladeanzeige
- ④ SD-Karten-Schnittstelle
- ⑤ Netzteil-Schnittstelle
- ⑥ Kopfhörer-Schnittstelle
- ⑦ USB-Schnittstelle
- ⑧ Ethernet-Schnittstelle
Technische Spezifikationen
| Parameter | Spezifikationen |
|---|---|
| Wellenlänge (nm) | 850/1300, 1310/1550, 1310/1490/1550, 1625 |
| Dynamikbereich (dB) | 21/19, 32/30, 32/30/30, 344, 365 |
| Pulsbreite (ns) | 5, 10, 20, 40, 80, 160, 320, 640, 1280, 2560, 5120, 10240, 20480 |
| Ereignis-Blindzone (m) | 10, ≤1.8 |
| Dämpfungs-Blindzone (m) | 20, ≤10 |
| Anzeige | 5,6" LCD-Touchscreen |
| Linearität (dB/dB) | ±0.05 |
| Verlustschwelle (dB) | 0.05 |
| Verlustauflösung (dB) | 0.01 |
| Abtastauflösung (m) | 0,125 bis 8 |
| Abtastpunkte | 32K |
| Entfernungsunsicherheit (m) | ±(1 m + 5 × 10 × Entfernung + Abtastintervall) |
| Entfernungsbereich (km) | 0,3 bis 180 |
| Typische Echtzeit-Aktualisierungsdauer (s) | 0,2 |
| Speicherkapazität der Messkurve | SD-Karte (4G), > 10.000 Stück |
| Messdauer | Benutzerdefiniert; 5 Sek., 10 Sek., 15 Sek., 30 Sek., 1 Min., 2 Min., 3 Min. wählbar |
Allgemeine Spezifikationen
| Parameter | Spezifikationen |
|---|---|
| Abmessungen (H × B × T) | 150 × 235 × 66 mm |
| Gewicht | 1,5 kg |
| Temperatur | Betrieb: -10°C bis 50°C Lagerung: -40°C bis 70°C |
| Relative Luftfeuchtigkeit | 0% bis 95% (nicht kondensierend) |
| Stromversorgung | Lithium-Akku; Dauerbetrieb ≥ 8 Stunden |
Schnittstellenspezifikationen
| Schnittstellentyp | Spezifikationen |
|---|---|
| Optische Schnittstelle | FC/UPC (PC und APC wählbar) |
| Datenschnittstelle | USB-Schnittstelle, SD-Karten-Schnittstelle |
Sichtbare Fehlerortung (VFL)
| Parameter | Spezifikationen |
|---|---|
| Wellenlänge | 650 nm |
| Ausgangsleistung (dBm) | ≥ -3 |
| Maximale Testentfernung | 3 km |
Technische Hinweise
- Technische Spezifikationen beschreiben die garantierte Leistung bei typischen PC-Modell-Steckverbindermessungen
- Dynamikbereich gemessen unter maximaler Pulsbreite und Minuten von Durchschnittszeitbedingungen
- Blindzonen-Messbedingungen: Reflexionsereignis innerhalb von 4 km, Reflexionsstärke < -45 dB, gemessen mit minimaler Pulsbreite
- Dynamikbereich gemessen mit und ohne Filter
OTDR-Messgerätefunktionen
- Automatischer Messmodus: Automatische Parametereinstellung, Speicherung und Analyse von Messkurvendaten
- Mehrwellenlängen-Messmodus: Automatische Wellenlängenumschaltung für Dämpfungsanalyse
- Messkurven-Fixierungsfunktion: Echtzeit- und Durchschnittsmesskurven im selben Bildschirmvergleich
- Mehrwellenlängen-Analyse: Vergleich, Anzeige und Analyse beliebiger Messkurvendateien
- FTTx-Online-Tests mit Splitter- und Faserendenerkennung
- Großkapazitäts-Lithium-Ionen-Akku mit >8 Stunden Standby-Zeit
- Bellcore-Dateiformat (.sor) mit >10.000 Messkurvenspeicher
- Kommunikationslichterkennung zum Schutz der Geräte
- Verbindungsstatuserkennung zur sofortigen Statusüberwachung
- Flexibler Wechsel des Messmodus über Verknüpfungstasten
OTDR Traces Manager PC-Software
- Massenänderung und Stapeldruckfunktionen
- Generierung benutzerdefinierter Testberichte gemäß Benutzeranforderungen
- Flexible Druckmodi: Einzelseiten-Einzelkurve, Stapeldruck, Einzelseiten-Mehrfachkurve, Mehrwellenformanzeige
- Personalisierte Druckoptionen und Seiteneinrichtung
- Wellenform-Differenzvergleich: Mehrere Wellenformenanzeige im selben Fenster zur Analyse von Parameteränderungen
