FTTH-FTTX-Pull-Bulle-SC/APC-Faseroptisches Patchcord mit LSZH-Jackett und G657A2-Faser
Produktdetails:
| Herkunftsort: | China |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-PC-SAP-SA-AS-3.0-TPU |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 Stück |
|---|---|
| Preis: | US$0.01~4.69/PC |
| Verpackung Informationen: | Standardverpackung exportieren |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union,T/T,MoneyGram/Paypal |
| Versorgungsmaterial-Fähigkeit: | 5000 Prozent/Tag |
|
Detailinformationen |
|||
| Produktname: | FTTH FTTX Pullable Bullet SCAPC zu SC/APC Glasfaser-Patchkabel, SM G657A2, 2,0*5,2 mm, LSZH-Mantel | Interaktionsverlust: | ≤0,3 dB |
|---|---|---|---|
| Rückflussverlust: | APC SM ≥ 60 dB | Fasertyp: | Die in Absatz 1 genannten Anforderungen gelten für die in Absatz 1 genannten Fahrzeuge. |
| Durchmesser: | 2.0*5,2 mm | Steckertyp: | APC |
| Jackenmaterial: | LSZH | Farbe: | Schwarz |
| Wellenlänge: | 1310nm, 1550nm | Länge: | 5m oder angepasst |
| Betriebstemperatur: | -20℃~70℃ | Faserdurchmesser: | 9/125 |
| Grad: | Telekommunikationsstufe | Zertifikat: | CE/ROHS/REACH |
| Produktionskapazität: | 10000 Stück/Tag | ||
| Hervorheben: | Ausziehbares Glasfaser-Patchkabel mit Rundstecker,LSZH Jacket FTTH Drop Kabel,G657A2 Glasfaser-SC/APC-Patchkabel |
||
Produkt-Beschreibung

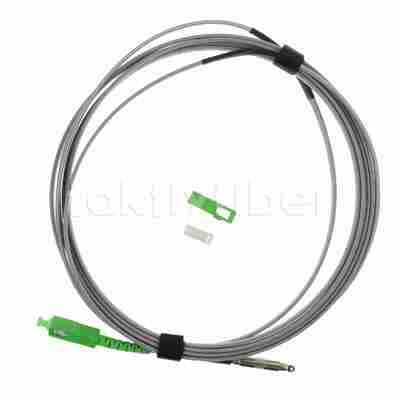

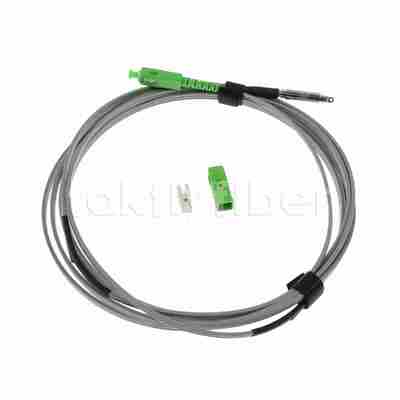

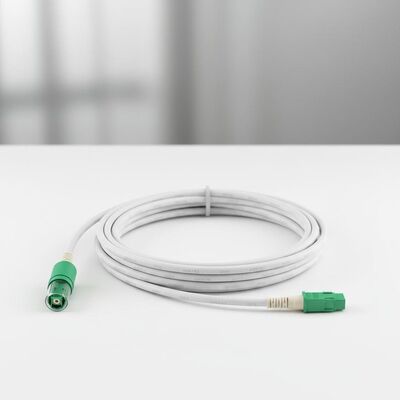

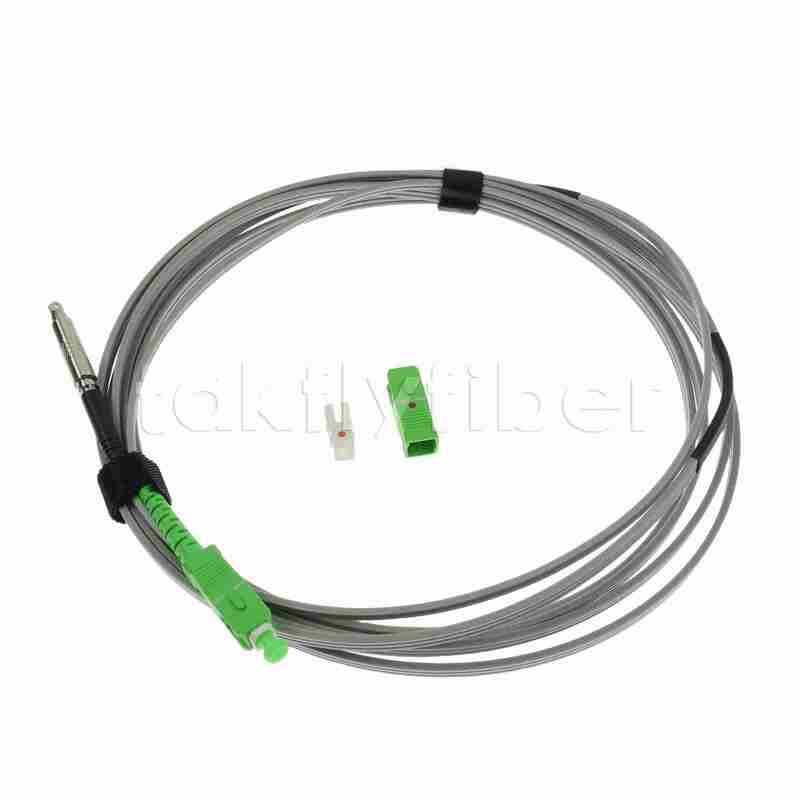

FTTH FTTX Zugkugel SCAPC zu SC/APC Glasfaserpatchcord
Dieses ausziehbare, schubbare Glasfaser-Patchcord verfügt über SM G657A2-Faser mit einer 2,0×5,2mm LSZH-Jacket-Konstruktion, speziell für FTTX-Einsatzszenarien entwickelt.
Produktübersicht
Der ausziehbare, schubbare Stecker ermöglicht die Installation von vorvernetzten Kabeln durch Mikroducts und kleine Löcher, die in FTTX-Anwendungen üblich sind.Dieses Design verhindert die Notwendigkeit großer Leitungen oder der Bohrung großer Löcher in den Wänden der Kunden, wodurch die Kosten für den Einsatz von Glasfasern gesenkt und die Installationsverfahren vereinfacht werden.
Spezifikationen für Glasfasern
- Modusfelddurchmesser: 8,6 μm ± 0,4 μm bei 1310 nm
- Durchmesser der Verkleidung: 125,0 μm ± 0,7 μm
- Durchmesser der Beschichtung: 245 μm ± 10 μm
- Fehler der Konzentrizität der Beschichtung: ≤ 12,5 μm
- Schnittwellenlänge: ≤ 1260 nm
- Abschwächungskoeffizient: 1310 ≤ 0,4 dB, 1550 ≤ 0,3 dB
Kabelbau
- Anzahl der Fasern: 1 Kern
- Fasertyp: G657A1
- Material für die Festigkeitsspalte: FRP
- Durchmesser: 0,5 mm × 2
- Selbsttragende Nachrichtenschnur: Stahldraht, Durchmesser 1,0 mm
- Außenhülle: LSZH Schwarz
- Kabelgröße: 5,0 × 2,0 mm
Leistung der Steckverbinder
| Parameter | Spezifikation |
|---|---|
| Typ | SC/APC (1310) |
| Einsetzungsverlust | Die Messung ist in der Tabelle 1 zu überprüfen. Die Anwendungsdauer des Prüfgerätes beträgt: |
| Rückkehrverlust | ≥ 60 dB |
| Endoberfläche | IEC 61300-3-35 |
| Haltbarkeit (1000 Paarungen) | 0.2 dB maximal erhöht |
| Installationstemperatur | -10°C bis +60°C |
| Betriebstemperatur | -25°C bis 70°C |
| Speichertemperatur | -40°C bis 75°C |
| Kabel ziehen | 90N |
Mechanische Leistung der optischen Faser
| Parameter | Langfristig | Kurzfristig |
|---|---|---|
| Zugfestigkeit (N) | 200 | 500 |
| Verbrennungslast (N) | 1000 | 2000 |
| Wellenlänge (nm) | 1310/1550 | |
| Verstärkung (dB) | 0.4/0.3 | |
| Durchmesser der Verkleidung (μm) | 125 ± 1 | |
| Verkleidung Nicht kreisförmig | ≤ 1,0% | |
| Durchmesser der Beschichtung (μm) | 242 ± 7 | |
Detaillierte technische Parameter
| - Nein. Ich weiß nicht. | Artikel | Einheit | Spezifikation (SM G657A2) |
|---|---|---|---|
| 1 | Modusfelddurchmesser @1310nm | μm | 8.2 bis 9.0 |
| 1 | Modusfelddurchmesser @1550nm | μm | 9.1 bis 10.1 |
| 2 | Durchmesser der Verkleidung | μm | 125 ± 0.7 |
| 3 | Nicht kreisförmiges Verkleidungsmaterial | % | ≤ 07 |
| 4 | Fehler bei der Konzentrizität der Kernbeschichtung | μm | ≤ 05 |
| 5 | Durchmesser der Beschichtung | μm | 245 ± 5 |
| 6 | Nichtkreisförmige Beschichtung | % | ≤ 60 |
| 7 | Fehler bei der Konzentrizität von Verkleidung und Beschichtung | μm | ≤ 12 |
| 8 | Wellenlänge des Kabels | m | λcc ≤ 1260 |
| 9 | Abdünnung (maximal) @1310 nm | dB/KM | ≤ 036 |
| 9 | Abdünnung (maximal) @1550 nm | dB/KM | ≤ 025 |
| 10 | Makrobeugungsverlust (1 Wende × 7,5 mm Radius @1550 nm) | dB | ≤ 008 |
| 10 | Makrobeugungsverlust (1 Wende × 7,5 mm Radius @ 1265 nm) | dB | ≤ 025 |
Anwendungen
- CATV-Systeme
- Telekommunikationsnetze
- Aktives Gerät beenden
- Lokalnetze (LAN)
- Datenverarbeitungsnetze
- FTTH- und FTTX-Ausrüstungen
- Weite Flächennetze (WAN)
Wesentliche Merkmale
- Niedriger Einsetzungsverlust und hoher Reflexionsverlust
- Ausgezeichnete Austauschfähigkeit
- Überlegene Haltbarkeit
- Hochtemperaturstabilität
- Konform mit der Telcordia GR-326-CORE-Norm
Mit mehr als 10 Jahren Erfahrung in Glasfaserprodukten haben wir über 127 Kunden geholfen, ihr Geschäft auszubauen und den Umsatz zu steigern.Unsere Expertise bietet Ihnen professionelle Beratung, um Ihnen Zeit und Geld zu sparen und gleichzeitig Ihre Verkaufsergebnisse zu steigern..
