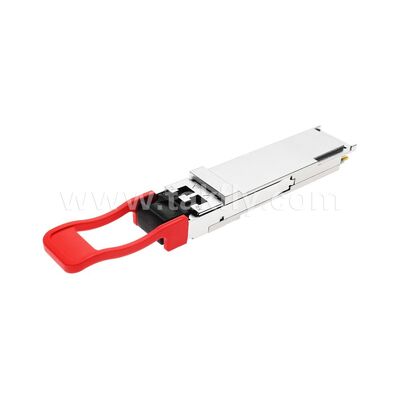

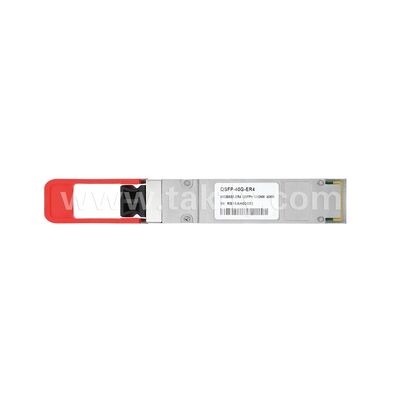

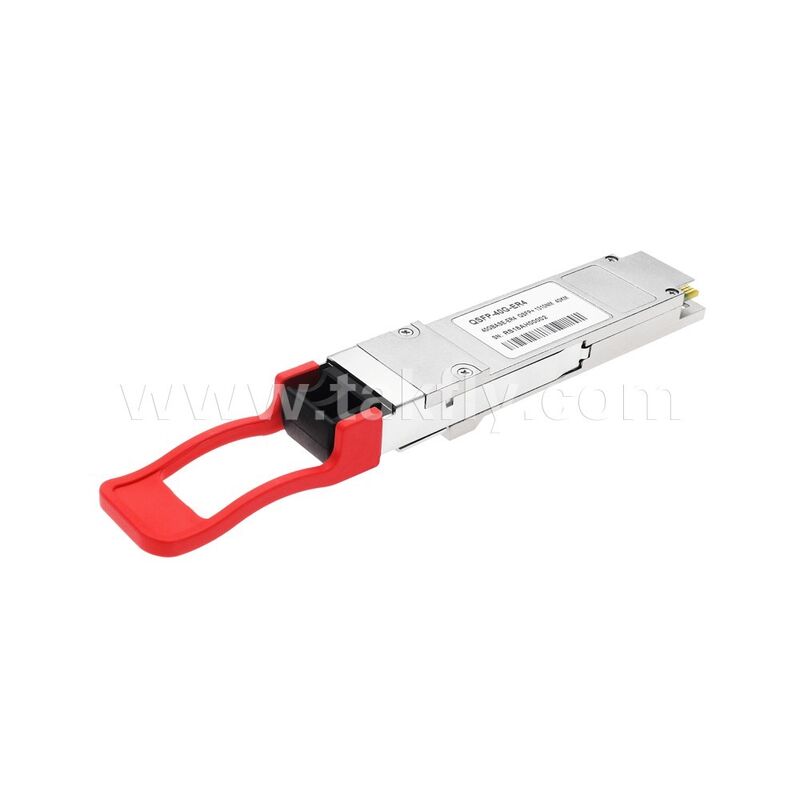

Optisches Transceiver-Modul 40 Gbit/s CWDM 40 km QSFP+ für Rechenzentrum FTTH FTTX

Dieses Produkt gilt ausschließlich für 40GBASE-ER4 des IEEE P802.3ba-Standards. Es handelt sich um ein Transceivermodul, das für optische Kommunikationsanwendungen über 40 km ausgelegt ist.

Das Modul wandelt 4 x 10 Gbit/s Eingangskanäle in 4 optische CWDM-Signale um und multiplext die Kanäle in einen Kanal für eine optische 40 Gbit/s-Übertragung. Auf der Empfängerseite ist der Prozess umgekehrt: Der optische 40-Gbit/s-Übertragungseingang wird in 4 optische CWDM-Signale umgewandelt, die dann in elektrische 4-Kanal-Ausgangsdaten umgewandelt werden.

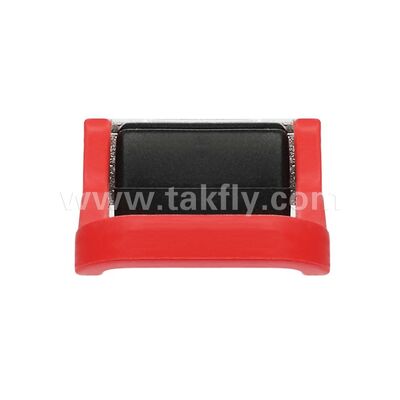

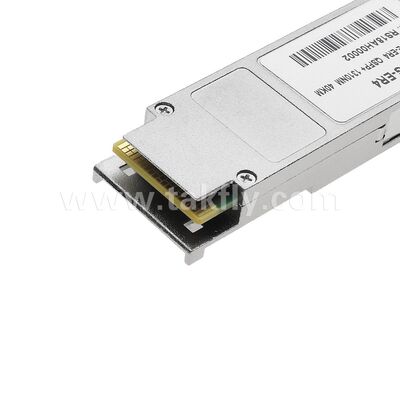

Gemäß dem in ITU-T G694.2 definierten Wellenlängenraster betragen die zentralen Wellenlängen der CWDM-Kanäle 1271, 1291, 1311 und 1331 nm. Das Modul verfügt über einen Duplex-LC-Stecker für die optische Schnittstelle und einen 148-poligen Stecker für die elektrische Schnittstelle. Zur Minimierung der optischen Streuung in Langstreckensystemen ist eine Singlemode-Faser (SMF) erforderlich.

Dieses Produkt entspricht den QSFP-Multi-Source-Agreement-Standards (MSA) und ist für raue äußere Betriebsbedingungen wie extreme Temperaturen, Feuchtigkeit und EMI-Störungen ausgelegt.

• Übertragungsdatenrate bis zu 11,2 Gbit/s pro Kanal
• QSFP+ MSA-konform
• Entspricht der IEEE 802.3ba-Spezifikation für 40GBASE-ER4-Links
• 4 ungekühlte CWDM-DFB-Laser mit ITU G.694.2-Wellenlängenraster bei 1271, 1291, 1311 und 1331 nm
• Hochempfindliches APD-TIA mit optischem DEMUX
• Bis zu 40 km Reichweite über Standard-Singlemode-Glasfaser
• Hot-plug-fähige elektrische Schnittstelle
• Betriebsgehäusetemperatur 0 °C bis +70 °C
• 3V-Stromversorgung
• RoHS 6-konform (bleifrei)

• Weit verbreitet in Rechenzentren 40GBASE-ER4-Ethernet-Verbindungen
• Übertragungsentfernungen von bis zu 40 km über Standard-Singlemode-Glasfaser
• Unterstützt OTU3-, OTU3e1- und OTU3e2-Multiplex- und Demultiplex-Tests
