Glasfaser-, vorkonfektioniertes Steckdosen-Kit (PTO)
Produktdetails:
| Herkunftsort: | China, Shenzhen |
| Markenname: | DF/OEM/Nuetral |
| Zertifizierung: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Modellnummer: | TK-PC-48F-SC-OS2-50M |
Zahlung und Versand AGB:
| Min Bestellmenge: | Verhandelbar |
|---|---|
| Preis: | negotiable denpend on QTY |
| Verpackung Informationen: | Blisterbox+Karton |
| Lieferzeit: | 5-9 Arbeitstage abhängig von der QTY |
| Zahlungsbedingungen: | Western Union, T/T, MoneyGram/Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000 Prozent/Tag |
|
Detailinformationen |
|||
| Produktname: | Glasfaser-, vorkonfektioniertes Steckdosen-Kit (PTO) | Fasertyp: | G657A2 |
|---|---|---|---|
| Modusfelddurchmesser: | 1310/1550 | Verkleidungsdurchmesser: | 125,0 ± 0,7 |
| Beschichtungsdurchmesser: | 242 ± 7 | Dämpfungskoeffizient: | <=0,35 |
| Belastungssicherung: | ≥ 100 | Anzahl der Glasfasern: | 1/2/4Natürliche Farbe/Rot Blau Grün Gelb |
| Untereinheitsmaterial: | LSZH | Material für Festigkeitsträger: | Aramidgarn |
| Fasermarke: | Corning, YOFC, OFS und Draka | ||
| Hervorheben: | Vorabgeschlossenes Glasfaseranschluss-Set,Faser-Optikbeendigungs-Kasten,PTO-Glasfaser-Set |
||
Produkt-Beschreibung
Glasfaser, vorkonfektionierter Anschlusskasten (PTO)
Produktübersicht
Der vorkonfektionierte Anschlusskasten (PTO) wurde für eine schnelle und unkomplizierte Installation in Fiber-to-the-Home (FTTH)- und Fiber-to-the-Business (FTTB)-Installationen entwickelt. Dieses umfassende Kit enthält eine flache Glasfaseranschlussdose, die mit Adaptern vorbestückt ist, sowie ein vorkonfektioniertes Kabel, das bequem mit einer Kabelrolle in einem Schutzkarton verpackt ist.
Mit dem PTO-System wird die Installation des endgültigen Anschlusskabels und des Glasfaseranschlusses zu einem außergewöhnlich einfachen und effizienten Prozess. Installateure können das auf der Rolle aufgewickelte Kabel schnell aus dem Karton entnehmen und den vorkonfektionierten Anschluss direkt mit Schrauben an der Wand befestigen, ohne den Anschluss öffnen und die internen Glasfaseranschlüsse stören zu müssen. Alternativ kann der PTO einfach auf eine Standard-DIN-Schiene aufgeschnappt werden.
Die PTO-Installation macht spezielle Werkzeuge oder technisches Fachwissen überflüssig und eliminiert die Notwendigkeit für Vor-Ort-Anschlüsse oder Spleißen. Dies führt zu erheblichen Reduzierungen der Installationszeit, der Kosten und der Ausfallraten pro Kundeninstallation.
Produktmerkmale
- SC- oder LC-Steckverbinder mit Shutter-Adaptern
- Erhältlich in UPC- und APC-Endflächenausführungen
- Singlemode G657A2-Faser (andere auf Anfrage erhältlich)
- Schnelle, werkzeuglose Installation
- 4 mm Innenraum-LSZH-Kabel (andere auf Anfrage erhältlich)
- Mehrere Kabellängenoptionen
- 1, 2 oder 4 Faser-Konfigurationen
- Großer Betriebstemperaturbereich
- RoHS-konform
- Optisches Kabel erfüllt die CPR Dca-Konformitätsstandards
Produktspezifikationen
| Artikel | Einheit | Spezifikation |
|---|---|---|
| G.657A2 Modenfelddurchmesser | 1310 nm | 8,6 ± 0,4 mm |
| G.657A2 Modenfelddurchmesser | 1550 nm | 9,6 ± 0,5 mm |
| Manteldurchmesser | mm | 125,0 ± 0,7 |
| Mantel-Nicht-Rundheit | % | ≤ 0,8 |
| Kern-Konzentrizitätsfehler | mm | ≤ 0,5 |
| Beschichtungsdurchmesser | mm | 242 ± 7 |
| Beschichtungs-/Mantel-Konzentrizitätsfehler | mm | ≤ 12 |
| Kabel-Cut-off-Wellenlänge | nm | ≤ 1260 |
| Dämpfungskoeffizient | 1310 nm | ≤ 0,35 dB/km |
| Dämpfungskoeffizient | 1550 nm | ≤ 0,21 dB/km |
| Makro-Biegeverlust (1 Windung, 10 mm Radius) | 1550 nm | ≤ 0,75 dB/km |
| Makro-Biegeverlust (1 Windung, 10 mm Radius) | 1625 nm | ≤ 1,5 dB/km |
| Proof-Stress-Level | kpsi | ≥ 100 |
Kabelstruktur
| Artikel | Beschreibungen | 1 Faser | 2 Fasern | 4 Fasern |
|---|---|---|---|---|
| Glasfaser | Faseranzahl | 1 | 2 | 4 |
| Glasfaser | Farbe | Naturfarbe | Rot Blau | Grün Gelb |
| Untereinheit | Farbe | Rot | Rot / Blau | Rot |
| Untereinheit | Material | LSZH | ||
| Untereinheit | Durchmesser | 1,0 mm Mikro-Cluster-Faser | 1,1 mm Mikro-Cluster-Faser | 1,1 mm Mikro-Cluster-Faser |
| Zugfestigkeitselement | Material | Aramidgarn | ||
| Mantel | Material | LSZH Anti-UV | ||
| Mantel | Farbe | Weiß | ||
| Mantel | Durchmesser | 4,0±0,2 mm | ||

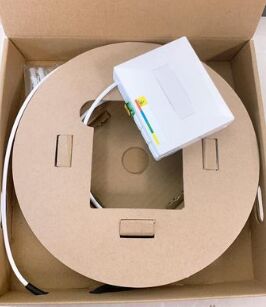

Produktbilder
Mechanische und umwelttechnische Eigenschaften
| Artikel | Beschreibungen |
|---|---|
| Zugfestigkeit | Kurzfristig: 200 N, Langfristig: 100 N |
| Druckfestigkeit | Kurzfristig: 400 N/100 mm, Langfristig: 200 N/100 mm |
| Biegeradius | Dynamisch: ≥20D, Statisch: ≥10D |
| Temperaturbereich | -20℃ bis +70℃ |
Technische Daten für den Anschluss
| Beschreibung | Wert |
|---|---|
| Abmessungen (H x B x T) | 83 x 100 x 30 mm |
| Adaptertyp | SC simplex, mit Shutter |
| Faserkapazität | 4 Fasern |
| Steckverbinder IL | 0,30 dB |
| Steckverbinder RL | 60 dB (APC), 50 dB (UPC) |
Warum TAKFLY wählen?
- Über 25 Jahre Erfahrung in der Herstellung von Glasfaserprodukten
- Mehr als 450 Montagearbeiter mit über 3 Jahren Erfahrung
- 10+ engagierte F&E-Ingenieure
- 16 Sätze von importierten Spritzgussmaschinen aus Deutschland und 16 Produktionslinien
- 30+ Sätze von Testmaschinen, darunter OTDR, 3D, VFL, IL & RL-Testinstrumente, Zugfestigkeitstester, Druckfestigkeitstester, Leistungsmessgerät-Tester und Lichtprüfer
- OEM-Branding verfügbar
- Aktive Teilnahme an wichtigen Branchenausstellungen wie OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia und Global Source Electronic Exhibition
Qualitätskontrolle
- Wareneingangskontrolle mit Stichproben vor der Produktion
- Umfassende Inspektion nach Abschluss jedes einzelnen Prozesses
- Vollständige Inspektion der halbfertigen Produktionsstadien
- Vollständige Endproduktinspektion vor der Verpackung
- Abschließende Stichproben vor dem Versand
Lieferinformationen
- Muster: 1-3 Werktage
- Massenproduktionsaufträge: 3-7 Werktage
- Verpackung: Plastiktüten, Kartons und Paletten je nach Kundenwunsch erhältlich
Häufig gestellte Fragen
F1: Wie erhalte ich Ihren Katalog und Ihre Preisliste?
A1: Bitte geben Sie Ihre E-Mail-Adresse oder Kontaktinformationen über unsere Website an, um unseren Katalog und unsere Preisliste zu erhalten.
F2: Kann ich über die Preise verhandeln?
A2: Ja, wir können Rabatte für mehrere Containerladungen gemischter Waren in Betracht ziehen.
F3: Wie hoch sind die Versandkosten?
A3: Die Versandkosten hängen von der Größe Ihrer Sendung und der Versandart ab. Wir werden die Kosten auf Anfrage mitteilen.
F4: Kann ich Sie besuchen?
A4: Gerne, unsere Fabrik befindet sich in Shenzhen, China. Bitte kontaktieren Sie uns, um einen Termin zu vereinbaren.
F5: Was ist, wenn es ein Qualitätsproblem gibt, wenn wir die Ware erhalten?
A5: Wenn Sie beim Auspacken Qualitätsprobleme feststellen, machen Sie bitte Fotos als Referenz. Unsere QC-Abteilung wird dies untersuchen und die besten Lösungen anbieten sowie Verbesserungen für die zukünftige Produktion umsetzen.
F6: Was sind Ihre Verpackungsbedingungen?
A6: Die Standardverpackung umfasst Blisterboxen und Kartons. Wir akzeptieren auch kundenspezifische Verpackungsspezifikationen von Kunden.
F7: Was sind Ihre Zahlungsbedingungen?
A7: T/T 30% Anzahlung, mit 70% Restbetrag vor Auslieferung. Wir stellen Fotos von Produkten und Verpackungen vor der endgültigen Zahlung zur Verfügung.
F8: Was sind Ihre Lieferbedingungen?
A8: Verfügbare Lieferbedingungen sind EXW, FOB, CFR, CIF, DDU.
F9: Wie sieht es mit Ihrer Lieferzeit aus?
A9: Im Allgemeinen dauert die Lieferung 5-7 Werktage nach Erhalt der Vorauszahlung. Die genaue Zeit hängt von den Produkttypen und Bestellmengen ab.
F10: Können Sie nach den Mustern produzieren?
A10: Ja, wir können Produkte basierend auf Ihren Mustern oder technischen Zeichnungen herstellen.
Wenn Sie an unseren Produkten interessiert sind oder Fragen haben, können Sie uns jederzeit kontaktieren!
