Produkt-Beschreibung

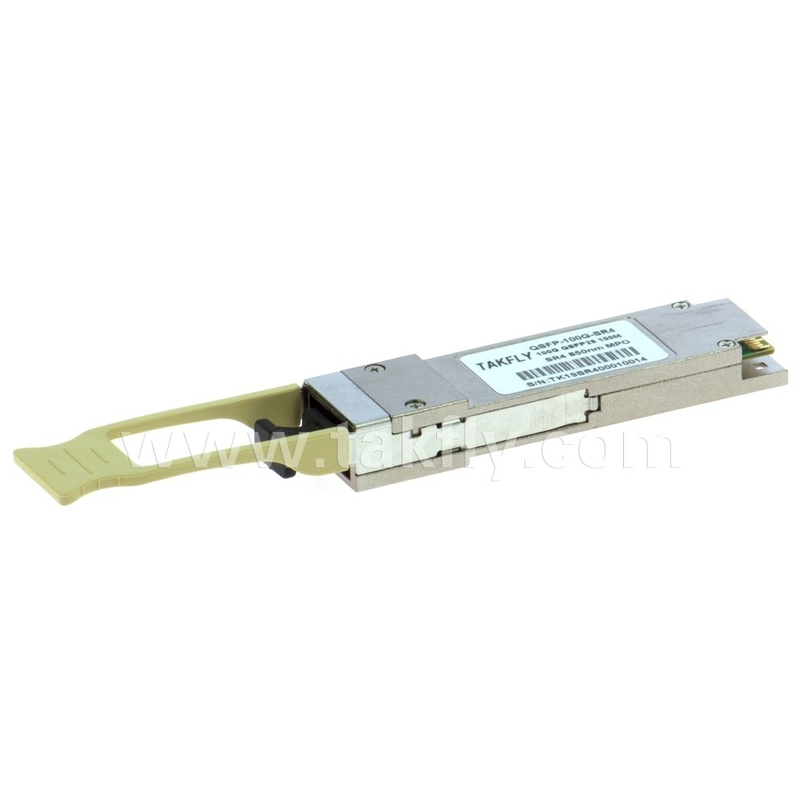

- TKQS28-100G-SR4sind für die Verwendung in 100 Gigabit pro Sekunde über Multimode -Faser ausgelegt. Sie entsprechen der QSFP28 MSA und IEEE 802.3BM
- Der optische Senderabschnitt des Transceivers enthält einen 4-Kanal-VCSEL (vertikale Hohlraum Oberflächenemittier-Laser-Array, ein 4-Kanal-Eingangspuffer und Lasertreiber, diagnostische Monitore, Kontroll- und Vorspannungsblöcke. Für die Modulsteuerung enthält die Steuerschnittstelle eine serielle Grenzfläche zwischen Takt- und Datensignalen mit zwei Kabel. Diagnostische Monitore für VCSEL -Voreingenommenheit, Modultemperatur,TWiedergabe optische KraftAnwesendDie empfangene optische Leistung und Versorgungsspannung werden implementiert und die Ergebnisse sind über die TWS -Schnittstelle verfügbar. Für die überwachten Attribute werden Alarm- und Warnschwellen festgelegt. Flags werden gesetzt und unterbreitet, wenn sich die Attribute außerhalb der Schwellenwerte befinden. Flags werden auch eingestellt und unterbrach, um den Verlust des Eingangssignals (LOS) und den Senderfehlerbedingungen zu erzeugen. Alle Flags werden eingesperrt und bleiben eingestellt, auch wenn der Bedingung, der die Latch -Latch -Latch und den Betrieb aufnimmt. Alle Interrupts können maskiert werden und Flags werden durch Lesen des entsprechenden Flag -Registers zurückgesetzt. Der optische Ausgang wird nach dem Verlust des Eingangssignals gesenkt, es sei denn, Squelch ist deaktiviert. Fehlererkennung oder Kanaldeaktivierung über die TWS -Schnittstelle deaktiviert den Kanal. Status-, Alarm-/Warn- und Fehlerinformationen sind über die TWS -Schnittstelle verfügbar.
- Der optische Empfängerabschnitt des Transceivers enthält ein 4-Kanal-Pin-Photodiodenarray, ein 4-Kanal-TIA-Array, einen 4-Kanal-Ausgangspuffer, diagnostische Monitore sowie Kontroll- und Vorspannungsblöcke. Diagnosemonitore für die optische Eingabemeistung werden implementiert und die Ergebnisse sind über die TWS -Schnittstelle verfügbar. Für die überwachten Attribute werden Alarm- und Warnschwellen festgelegt. Flags werden gesetzt und unterbreitet, wenn sich die Attribute außerhalb der Schwellenwerte befinden. Flags werden auch eingestellt und unterbrach, um den Verlust des optischen Eingangssignals (LOS) zu verletzen. Alle Flags werden eingesperrt und bleiben eingestellt, auch wenn die Bedingung, die das Flag initiiert, beseitigt und der Betrieb wieder aufgenommen wird. Alle Interrupts können maskiert werden und Flags werden beim Lesen des entsprechenden Flag -Registers zurückgesetzt. Der elektrische Ausgang wird nach Verlust des Eingangssignals (es sei denn, Squelch ist deaktiviert) und die Kanaldeaktivierung über die TWS-Schnittstelle. Status- und Alarm-/Warninformationen sind über die TWS -Schnittstelle verfügbar.
Merkmale
OBis zu 27,952 Gbit / s Datenrate pro Kanal
OMaximale Verbindungslänge von 100 m Links auf OM3 -Multimode -Faser
OHohe Zuverlässigkeit 850nm VCSEL -Technologie
OElektrisch heiß
ODigital diagnostische SFF-8436 konform
OKonform mit QSFP28 MSA
OFallbetriebstemperaturbereich: 0°C bis 70°C
OLeistungsdissipation <2,5 w
Anwendungen
ORechenzentrum
OInfiniBand Qdr
OFaserkanal
Standard
OKonform mit IEEE 802.3 BM
OKonform für SFF-8436
OROHS -konform.
Absolute Maximal Bewertungen
|
Parameter |
Symbol |
Min. |
Typ. |
Max. |
Einheit |
Notiz |
|
Lagertemperatur |
Ts |
-40 |
- - |
85 |
ºC |
|
|
Relative Luftfeuchtigkeit |
Rh |
5 |
- - |
95 |
% |
|
|
Stromversorgungsspannung |
VCC |
-0.3 |
- - |
4 |
V |
|
|
Signaleingangsspannung |
|
VCC-0.3 |
- - |
VCC+0,3 |
V |
|
Empfohlene Betriebsbedingungen
|
Parameter |
Symbol |
Min. |
Typ. |
Max. |
Einheit |
Notiz |
|
Fallbetriebstemperatur |
Tase |
0 |
- - |
70 |
ºC |
Ohne Luftstrom |
|
Stromversorgungsspannung |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Stromversorgungsstrom |
ICC |
- - |
|
750 |
ma |
|
|
Datenrate |
Br |
|
25.78125 |
|
Gbps |
Jeder Kanal |
|
Übertragungsabstand |
Td |
|
- - |
100 |
M |
OM3 MMF |
Elektrische Spezifikationen
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Note |
|
Versorgungsspannung |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Versorgungsstrom |
ICC |
|
|
750 |
ma |
|
|
Sender |
||||||
|
Differentialimpedanz eingeben |
Rin |
|
100 |
|
Ω |
1 |
|
Differentialdateneingabeschwung |
Vin, pp |
180 |
|
1000 |
MV |
|
|
Eingangsspannungstoleranz mit einer Endung |
Vint |
-0.3 |
|
4.0 |
V |
|
|
Empfänger |
||||||
|
Differenzdatenausgangsschwung |
Vout, pp |
300 |
|
850 |
MV |
2 |
|
Einsatz-Ausgangsspannung |
|
-0.3 |
|
4.0 |
V |
|
Anmerkungen:
1.Direkt mit TX -Dateneingabestiften verbunden. Danach gekoppelt.
2.In 100 Ω Ohm Differential Terminierung.
Optische Eigenschaften
|
Parameter |
Symbol |
Min |
Typ |
Max |
Einheit |
Note |
|
Sender |
||||||
|
Mittelwellenlänge |
λ0 |
840 |
|
860 |
nm |
|
|
Durchschnittliche Startleistung pro Spur |
|
-8.4 |
|
2.4 |
DBM |
|
|
Spektralbreite (RMS) |
σ |
|
|
0,6 |
nm |
|
|
Optisches Aussterben |
Ähm |
2 |
|
|
db |
|
|
Sender- und Dispersionsstrafe jede Spur |
TDP |
|
|
4.3 |
db |
|
|
Optische Rückkehrverlust -Toleranz |
Orl |
|
|
12 |
db |
|
|
Ausgabe von Augenmaske |
Konform mit IEEE 802.3BM |
|
||||
|
Empfänger |
||||||
|
Empfängerwellenlänge |
λin |
840 |
|
860 |
nm |
|
|
RX -Empfindlichkeit pro Spur |
Rsens |
|
|
-10.3 |
DBM |
1 |
|
Eingangssättigungsleistung (Überlast) |
Psat |
2.4 |
|
|
DBM |
|
|
Empfängerreflexionsvermögen |
Rr |
|
|
-12 |
db |
|
Anmerkungen:
1.Gemessen mit einem PRBS 231-1 Testmuster, @25.78 GB/s, Ber <10-12.
PIN -Zuordnung
Abbildung 1 --- Pin aus dem Steckerblock auf der Hostplatine
|
Stift |
Symbol |
Name/Beschreibung |
Note |
|
1 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
2 |
Tx2n |
Sender invertierte Dateneingaben |
|
|
3 |
Tx2p |
Sender nicht invertierte Datenausgabe |
|
|
4 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
5 |
Tx4n |
Sender invertierte Dateneingaben |
|
|
6 |
Tx4p |
Sender nicht invertierte Datenausgabe |
|
|
7 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
8 |
Modsell |
Modul auswählen |
|
|
9 |
Resetl |
Modul Reset |
|
|
10 |
Vccrx |
3.3 V Netzteilsempfänger |
2 |
|
11 |
Scl |
2-Draht-Serienschnittstelle |
|
|
12 |
SDA |
2-Wire-serielle Schnittstellendaten |
|
|
13 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
|
|
14 |
Rx3p |
Empfänger Nichtinvertierte Datenausgabe |
|
|
15 |
Rx3n |
Empfänger invertierte Datenausgabe |
|
|
16 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
17 |
Rx1p |
Empfänger Nichtinvertierte Datenausgabe |
|
|
18 |
Rx1n |
Empfänger invertierte Datenausgabe |
|
|
19 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
20 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
21 |
Rx2n |
Empfänger invertierte Datenausgabe |
|
|
22 |
Rx2p |
Empfänger Nichtinvertierte Datenausgabe |
|
|
23 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
24 |
Rx4n |
Empfänger invertierte Datenausgabe |
1 |
|
25 |
Rx4p |
Empfänger Nichtinvertierte Datenausgabe |
|
|
26 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
27 |
Modprsl |
Modul vorhanden |
|
|
28 |
Intl |
Unterbrechen |
|
|
29 |
Vcctx |
3,3 V Stromversorgungssender |
2 |
|
30 |
VCC1 |
3,3 V Stromversorgung |
2 |
|
31 |
LPMode |
Niedriger LeistungsmodusAnwesendnicht verbinden |
|
|
32 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
33 |
Tx3p |
Sender nicht invertierte Dateneingaben |
|
|
34 |
Tx3n |
Sender invertierte Datenausgabe |
|
|
35 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
|
36 |
Tx1p |
Sender nicht invertierte Dateneingaben |
|
|
37 |
Tx1n |
Sender invertierte Datenausgabe |
|
|
38 |
GND |
Sender Boden (Gemeinsam mit Empfänger Boden) |
1 |
Anmerkungen:
1.GND ist das Symbol für Signal- und Versorgungsversorgung (Leistung), die für QSFP28 -Module üblich sind. Alle sind im QSFP28 -Modul üblich und alle Modulspannungen werden auf dieses Potential verwiesen, sofern nicht anders angegeben. Schließen Sie diese direkt an die gemeinsame Grundebene der Hostplatine an.
2.VCCRX, VCC1 und VCCTX sind die Empfangs- und Übertragungsnutzeranbieter und werden gleichzeitig angewendet. Die empfohlene Filterung des Netzteils der Hostplatine ist unten aufgeführt. VCC RX, VCC1 und VCC TX können in jeder Kombination intern innerhalb des QSFP28 -Transceiver -Moduls verbunden sein. Die Steckerstifte werden jeweils für einen maximalen Strom von 500 mA bewertet
Digitale diagnostische Funktionen
TKQS28-100G-SR4 Unterstützen Sie das 2-Wire-serielle Kommunikationsprotokoll, wie in der QSFP28 MSA definiert.,wHich ermöglicht Echtzeitzugriff auf die folgenden Betriebsparameter
ŸTransceivertemperatur
ŸLaservorspannungsstrom
ŸÜbertragene optische Kraft
ŸErhielt optische Kraft
ŸTransceiver -Versorgungsspannung
Es bietet auch ein ausgeklügeltes System von Alarm- und Warnflaggen, mit dem Endbenutzer aufmerksam werden können, wenn sich bestimmte Betriebsparameter außerhalb eines normalen Bereichs befinden.
Die Informations- und Diagnoseinformationen werden von einem digitalen Diagnostik-Transceiver-Controller innerhalb des Transceivers überwacht und berichtet, auf das über die 2-Wire-Serienschnittstelle zugegriffen wird. Wenn das serielle Protokoll aktiviert ist, wird das serielle Taktsignal (SCL Pin) vom Host erzeugt. Die positiven Kanten tutigen Daten in dieQSFP28Transceiver in diese Segmente seiner Speicherkarte, die nicht schriftlich geschützt sind.
Die negativen Kantenuhren Daten aus demQSFP28Transceiver. Das serielle Datensignal (SDA-Pin) ist bidirektional für die serielle Datenübertragung. Der Host verwendet SDA in Verbindung mit SCL, um die Aktivierung von Start und Ende der seriellen Protokollaktivierung zu markieren. Die Erinnerungen werden als eine Reihe von 8-Bit-Datenwörtern organisiert, die einzeln oder nacheinander angesprochen werden können. Die 2-Wire-serielle Schnittstelle bietet sequentiellen oder zufälligen Zugriff auf die 8-Bit-Parameter, die von 00H an die maximale Adresse des Speichers angesprochen werden.
Diese Klausel definiert die Speicherkarte für den QSFP28 -Transceiver, der für serielle ID, digitale Überwachung und bestimmte Steuerfunktionen verwendet wird. Die Schnittstelle ist für alle QSFP28 -Geräte obligatorisch. Die Speicherkarte wurde geändert, um 4 optische Kanäle aufzunehmen und den erforderlichen Speicherplatz zu begrenzen.Die Struktur des Gedächtnisses ist in gezeigtAbbildung 2 -QSFP28 Speicherkarte.Der Speicherplatz ist in eine untere, einzelne Seite, Adressraum von 128 Bytes und mehrere Seiten der oberen Adressraumseiten. Diese Struktur ermöglicht den rechtzeitigen Zugriff auf Adressen auf der unteren Seite, z. B. Interrupt -Flags und Monitore. Weniger zeitkritische Einträge, z. B. serielle ID -Informationen und Schwelleneinstellungen, sind mit der Seite Select -Funktion verfügbar. Die Struktur liefert auch die Adressausdehnung, indem zusätzliche obere Seiten nach Bedarf hinzugefügt werden. Zum Beispiel inAbbildung 2Die oberen Seiten 01 und 02 sind optional. Die obere Seite 01 ermöglicht die Implementierung der Anwendungsverwendungstabelle, und die obere Seite 02 bietet Benutzer -Lese-/Schreibraum. Die untere Seite und die oberen Seiten 00 und 03 werden immer implementiert. Die verwendete Schnittstellenadresse ist A0XH und wird hauptsächlich für zeitkritische Daten wie Interrupt -Handhabung verwendetum ein „einmaliges Lesen“ für alle Daten im Zusammenhang mit einer Interrupt-Situation zu ermöglichen. Nach einem Interrupt war INTL Der Host kann das Flag -Feld vorlesen, um den betroffenen Kanal und die Art des Flaggens zu bestimmen.
Weitere detailliertere Informationen einschließlich Speicherkarte -Definitionen finden Sie in derQSFP28MSA -Spezifikation.
Abbildung 2- -QSFP28 Speicherkarte
Niedrigere Speicherkarte
Die unteren 128 Bytes des 2-Draht-Serienbusadresses finden Sie unterTabelle 1,,wird verwendet, um auf eine Vielzahl von zuzugreifen
Messungen und diagnostische Funktionen, eine Reihe von Kontrollfunktionen und ein Mittel, um auszuwählen, welche der verschiedenen Auf nachfolgende Lesevorgänge werden auf die Seiten auf den oberen Speicherkarten aufgebracht. Dieser Teil des Adressraums ist immer direkt adressierbar und wird somit für Überwachungs- und Steuerungsfunktionen ausgewählt, die möglicherweise wiederholt werden müssen Zugriff. Die Definition vonichDas Dentifier -Feld ist das gleiche wie Seite 00H Byte 128.
Tabelle 1-Niedrigere Speicherkarte
|
Byteadresse BYTE adressByte -Adresse |
Beschreibung |
Typ |
|
0 |
Kennung (1 Byte) |
Schreibgeschützte |
|
1-2 |
Status (2 Bytes) |
Schreibgeschützte |
|
3-21 |
Interrupt Flags (19 Bytes) |
Schreibgeschützte |
|
22-33 |
Modulmonitore (12 Bytes) |
Schreibgeschützte |
|
34-81 |
Kanalmonitore (48 Bytes) |
Schreibgeschützte |
|
82-85 |
Reserviert (4 Bytes) |
Schreibgeschützte |
|
86-97 |
Kontrolle (12 Bytes) |
Lesen/Schreiben |
|
98-99 |
Reserviert (2 Bytes) |
Lesen/Schreiben |
|
100-106 |
Modul- und Kanalmasken (7 Bytes) |
Lesen/Schreiben |
|
107-118 |
Reserviert (12 Bytes) |
Lesen/Schreiben |
|
119-122 |
Kennwort ändern Eingangsbereich (optional) (4 Bytes) |
Lesen/Schreiben |
|
123-126 |
Kennworteintragsbereich (optional) (4 Bytes) |
Lesen/Schreiben |
|
127 |
Seite Byte auswählen |
Lesen/Schreiben |
Statusindikator -Bits
Die Statusanzeigen sind in Tabelle 2 definiert.
Tabelle 2-Statusindikatoren
|
Byte |
Bisschen |
Name |
Beschreibung |
|
1 |
Alle |
Reserviert |
|
|
2 |
7 |
Reserviert |
|
|
|
6 |
Reserviert |
|
|
|
5 |
Reserviert |
|
|
|
4 |
Reserviert |
|
|
|
3 |
Reserviert |
|
|
|
2 |
Reserviert |
|
|
|
1 |
Intl |
Digitaler Zustand des INTL -Interrupt -Ausgangsstifts. |
|
|
0 |
Data_not_ready |
Zeigt an, dass Transceiver noch nicht erreicht hat, und die Überwachung ist nicht fertig. Bit bleibt hoch, bis Daten bereit sind, um zu lesen. Zu diesem Zeitpunkt legt das Gerät das Bit niedrig. |
Flaggen unterbrechen
Ein Teil der Speicherkarte (Bytes 3 bis 21) bildet ein Flag -Feld. In diesem Bereich wird der Status des LOS- und TX -Fehlers sowie Alarme und Warnungen für die verschiedenen überwachten Elemente gemeldet. Für den normalen Betrieb und den Standardzustand haben die Bits in diesem Feld den Wert von 0B. Für die definierten Bedingungen von LOS-, TX -Fehler, Modul- und Kanalalarmen und Warnungen werden das entsprechende Bit oder die entsprechenden Bits eingestellt, Wert = 1b. Nach der Annahme blieben die Bits eingestellt (verriegelt), bis sie durch einen Lesevorgang gelöscht wurden, der das betroffene Bit oder das Zurücksetzen des Resetl -Stifts enthält. Der Kanalstatus -Interrupt -Flags sind in definiert inTabelle 3.
Tabelle 3 - Kanalstatus -Interrupt -Flags
|
Byte |
Bisschen |
Name |
Beschreibung |
|
3 |
7 |
L-TX4 LOS |
Latched TX LOS -Indikator, Kanal 4 (nicht Unterstützung) |
|
|
6 |
L-tx3 los |
Verriegelter TX LOS -Indikator, Kanal 3 (nicht Unterstützung) |
|
|
5 |
L-tx2 los |
Verriegelter TX LOS -Indikator, Kanal 2 (nicht Unterstützung) |
|
|
4 |
L-tx1 los |
Verriegelter TX LOS -Indikator, Kanal 1 (nicht Unterstützung) |
|
|
3 |
L-rx4 los |
Verriegelte RX LOS -Anzeige, Kanal 4 |
|
|
2 |
L-rx3 los |
Verrückte RX LOS -Anzeige, Kanal 3 |
|
|
1 |
L-rx2 los |
Verriegelte RX LOS -Anzeige, Kanal 2 |
|
|
0 |
L-rx1 los |
Verrückte RX LOS -Anzeige, Kanal 1 |
|
4 |
7-4 |
Reserviert |
|
|
|
3 |
L-TX4 Fehler |
Verriegelte TX -Fehleranzeige, Kanal 4 |
|
|
2 |
L-TX3 Fehler |
Verriegelte TX -Fehleranzeige, Kanal 3 |
|
|
1 |
L-TX2 Fehler |
Verrückte TX -Fehleranzeige, Kanal 2 |
|
|
0 |
L-TX1 Fehler |
Verrückte TX -Fehleranzeige, Kanal 1 |
|
5 |
Alle |
Reserviert |
|
Die Interrupt -Flags des Modulmonitors sind in Tabelle 4 definiert.
Tabelle 4-Modulmonitor -Interrupt -Flags
|
Byte |
Bisschen |
Name |
Beschreibung |
|
6 |
7 |
L-temp hoher Alarm |
Verrückte Hochtemperaturalarm |
|
|
6 |
L-Temp niedriger Alarm |
Verriegelte Alarm mit niedriger Temperatur |
|
|
5 |
L-Temp High Warning |
Verrückte Hochtemperaturwarnung |
|
|
4 |
L-Temp niedrige Warnung |
Verriegelte Warnung mit niedriger Temperatur |
|
|
3-0 |
Reserviert |
|
|
7 |
7 |
L-VCC hoher Alarm |
Verriegelte Alarm mit hoher Versorgungsspannung |
|
|
6 |
L-VCC Niedriger Alarm |
Verriegelte Alarm mit niedriger Versorgungsspannung |
|
|
5 |
L-VCC High Warning |
Verrückte Warnung mit hoher Versorgungsspannung |
|
|
4 |
L-VCC Low Warning |
Verrückte Warnung mit niedriger Versorgungsspannung |
|
|
3-0 |
Reserviert |
|
|
8 |
Alle |
Reserviert |
|
Die Channel -Monitor -Interrupt -Flags sind in Tabelle 5 definiert
Tabelle 5-Channel Monitor Interrupt Flags
|
Byte |
Bisschen |
Name |
Beschreibung |
|
9 |
7 |
L-rx1 leistungsstarker Alarm |
Verrückten hohen RX -Leistungsalarm, Kanal 1 |
|
|
6 |
L-rx1 liefertarm alarmiert |
Verrückte niedrige RX -Leistungsalarm, Kanal 1 |
|
|
5 |
L-rx1 Power Hohe Warnung |
Verrückte hohe RX -Power -Warnung, Kanal 1 |
|
|
4 |
L-rx1 Power Low-Warnung |
Verrückte niedrige RX -Power -Warnung, Kanal 1 |
|
|
3 |
L-rx2 leistungsstarker Alarm |
Verriegelt hoher RX -Leistungsalarm, Kanal 2 |
|
|
2 |
L-rx2 liefertarm alarmiert |
Verrückte niedrige RX -Leistungsalarm, Kanal 2 |
|
|
1 |
L-rx2 Power Hohe Warnung |
Verrückte hohe RX -Power -Warnung, Kanal 2 |
|
|
0 |
L-rx2 Power niedrige Warnung |
Verrückte niedrige RX -Power -Warnung, Kanal 2 |
|
10 |
7 |
L-rx3 leistungsstarker Alarm |
Verrückten hohen RX -Leistungsalarm, Kanal 3 |
|
|
6 |
L-rx3 liefertarm alarmiert |
Verriegelt niedriger RX -Leistungsalarm, Kanal 3 |
|
|
5 |
L-rx3 Power Hohe Warnung |
Verrückte hohe RX -Power -Warnung, Kanal 3 |
|
|
4 |
L-rx3 Power Low-Warnung |
Verrückte niedrige RX -Power -Warnung, Kanal 3 |
|
|
3 |
L-rx4 leistungsstarker Alarm |
Verrückten hohen RX -Leistungsalarm, Kanal 4 |
|
|
2 |
L-Rx4-Leistungsschwachalarm |
Verrückte niedrige RX -Leistungsalarm, Kanal 4 |
|
|
1 |
L-rx4 Power Hohe Warnung |
Verrückte hohe RX -Power -Warnung, Kanal 4 |
|
|
0 |
L-rx4 Power Low-Warnung |
Verrückte niedrige RX -Power -Warnung, Kanal 4 |
|
11 |
7 |
L-TX1-Vorspannung hoher Alarm |
Verriegelt hoher TX -Vorspannung Alarm, Kanal 1 |
|
|
6 |
L-TX1-Vorspannung niedriger Alarm |
Verrückte niedrige TX -Vorspannung Alarm, Kanal 1 |
|
|
5 |
L-TX1-Voreingenommenheit Hochwarnung |
Verrückte hohe TX -Voreingenommenheit Warnung, Kanal 1 |
|
|
4 |
L-Tx1-Voreingenommenheit niedriger Warnung |
Verriegelte Warnung mit niedriger TX -Voreingenommenheit, Kanal 1 |
|
|
3 |
L-TX2-Vorspannung hoher Alarm |
Verriegelt hoher TX -Vorspannung Alarm, Kanal 2 |
|
|
2 |
L-TX2-Vorspannung niedriger Alarm |
Verrückte niedrige TX -Vorspannung Alarm, Kanal 2 |
|
|
1 |
L-TX2-Vorspannung Hochwarnung |
Verrückte hohe TX -Voreingenommenheit Warnung, Kanal 2 |
|
|
0 |
L-Tx2-Voreingenommenheit niedriger Warnung |
Verrückte Low TX -Voreingenommenheit Warnung, Kanal 2 |
|
12 |
7 |
L-TX3-Vorspannung hoher Alarm |
Verriegelter High TX -Vorspannung Alarm, Kanal 3 |
|
|
6 |
L-TX3-Vorspannung niedriger Alarm |
Verrückte niedrige TX -Vorspannung Alarm, Kanal 3 |
|
|
5 |
L-TX3-Voreingenommenheit Hochwarnung |
Verrückte Hochtx -Bias -Warnung, Kanal 3 |
|
|
4 |
L-Tx3-Voreingenommenheit niedriger Warnung |
Verrückte Low TX -Voreingenommenheit Warnung, Kanal 3 |
|
|
3 |
L-TX4-Vorspannung hoher Alarm |
Verriegelter High TX -Vorspannung Alarm, Kanal 4 |
|
|
2 |
L-TX4-Vorspannung niedriger Alarm |
Verrückte niedrige TX -Vorspannung Alarm, Kanal 4 |
|
|
1 |
L-TX4-Voreingenommenheit Hochwarnung |
Verrückte hohe TX -Voreingenommenheit Warnung, Kanal 4 |
|
|
0 |
L-TX4-Voreingenommenheit niedriger Warnung |
Verrückte Low Tx -Voreingenommenheit Warnung, Kanal 4 |
|
13 |
7 |
L-tx1 leistungsstarker Alarm |
Verriegelt High TX -Leistungsalarm, Kanal 1 |
|
|
6 |
L-Tx1-Leistungsschwachalarm |
Verrückte niedrige TX -Leistungsalarm, Kanal 1 |
|
|
5 |
L-tx1 Power Hohe Warnung |
Verrückte hohe TX -Power -Warnung, Kanal 1 |
|
|
4 |
L-TX1 Power Low Warning |
Verrückte niedrige TX -Power -Warnung, Kanal 1 |
|
|
3 |
L-tx2 leistungsstarker Alarm |
Verriegelt hoher TX -Leistungsalarm, Kanal 2 |
|
|
2 |
L-TX2 Niedriger Alarm |
Verriegelt niedriger TX -Leistungsalarm, Kanal 2 |
|
|
1 |
L-tx2 Power Hohe Warnung |
Verrückte High TX Power Warning, Kanal 2 |
|
|
0 |
L-Tx2-Power-Warnung |
Verrückte niedrige TX -Power -Warnung, Kanal 2 |
|
14 |
7 |
L-tx3 leistungsstarker Alarm |
Verriegelt hoher TX -Leistungsalarm, Kanal 3 |
|
|
6 |
L-TX3 Niedriger Alarm |
Verriegelt niedrigem TX -Leistungsalarm, Kanal 3 |
|
|
5 |
L-TX31 Power High Warning |
Verrückte High TX Power Warning, Kanal 3 |
|
|
4 |
L-TX3 Power Warning |
Verrückte niedrige TX -Power -Warnung, Kanal 3 |
|
|
3 |
L-tx4 leistungsstarker Alarm |
Verriegelt High TX -Leistungsalarm, Kanal 4 |
|
|
2 |
L-TX4 Niedriger Alarm mit Strom versorgen |
Verrückte niedrige TX -Leistungsalarm, Kanal 4 |
|
|
1 |
L-TX4 Power High Warning |
Verrückte High TX Power Warning, Kanal 4 |
|
|
0 |
L-TX4 Power Low Warning |
Verrückte niedrige TX -Power -Warnung, Kanal 4 |
|
15-16 |
Alle |
Reserviert |
Reservierte Kanalmonitor -Flags, set 4 |
|
17-18 |
Alle |
Reserviert |
Reservierte Kanalmonitor -Flags, Set 5 |
|
19-20 |
Alle |
Reserviert |
Reservierte Kanalmonitor -Flags, gesetzt 6 |
|
21 |
Alle |
Reserviert |
|
Modulmonitore
Die Echtzeitüberwachung für das QSFP28 -Modul umfasst die Transceivertemperatur, die Transceiver -Versorgungsspannung und die Überwachung für jeden Übertragungs- und Empfangskanal. Gemessene Parameter werden in 16-Bit-Datenfeldern gemeldet, dh zwei verkettete Bytes. Diese sind in gezeigtTabelle 6.
Tabelle 6-Modulüberwachungswerte
|
Byte |
Bisschen |
Name |
Beschreibung |
|
22 |
Alle |
Temperatur MSB |
Intern gemessene Modultemperatur |
|
23 |
Alle |
Temperatur LSB |
|
|
24-25 |
Alle |
Reserviert |
|
|
26 |
Alle |
Versorgungsspannung MSB |
Intern gemessene Modulversorgungsspannung |
|
27 |
Alle |
Versorgungsspannung LSB |
|
|
28-33 |
Alle |
Reserviert |
|
Kanalüberwachung
Die Überwachung der Echtzeitkanal ist für jeden Sende- und Empfangskanal und enthält optische EingangsleistungAnwesendTX -Vorspannungsstrom und TX -Ausgangsleistung. Die Messungen werden über den angegebenen Anbieter -Betriebstemperatur und -spannung kalibriert und sollten wie unten definiert interpretiert werden. Alarm- und Warnschwellenwerte sollten auf die gleiche Weise wie 16-Bit-Daten in Echtzeit interpretiert werden. Tabelle 7 definiert die Kanalüberwachung.
Tabelle 7-Kanalüberwachungswerte
|
Byte |
Bisschen |
Name |
Beschreibung |
|
34 |
Alle |
RX1 Power MSB |
Innen gemessene RX -Eingangsleistung, Kanal 1 |
|
35 |
Alle |
RX1 Power LSB |
|
|
36 |
Alle |
RX2 Power MSB |
Innen gemessene RX -Eingangsleistung, Kanal 2 |
|
37 |
Alle |
RX2 Power LSB |
|
|
38 |
Alle |
RX3 Power MSB |
Innen gemessene RX -Eingangsleistung, Kanal 3 |
|
39 |
Alle |
RX3 Power LSB |
|
|
40 |
Alle |
RX4 Power MSB |
Innen gemessene RX -Eingangsleistung, Kanal 4 |
|
41 |
Alle |
RX4 Power LSB |
|
|
42 |
Alle |
TX1 Bias MSB |
Innen gemessene TX -Bias, Kanal 1 |
|
43 |
Alle |
TX1 Vorspannung LSB |
|
|
44 |
Alle |
TX2 Bias MSB |
Innen gemessene TX -Bias, Kanal 2 |
|
45 |
Alle |
TX2 Vorspannung LSB |
|
|
46 |
Alle |
TX3 BIAS MSB |
Innen gemessene TX -Bias, Kanal 3 |
|
47 |
Alle |
TX3 Bias LSB |
|
|
48 |
Alle |
TX4 BIAS MSB |
Innen gemessene TX -Bias, Kanal 4 |
|
49 |
Alle |
TX4 Vorspannung LSB |
|
|
50 |
Alle |
TX1 Power MSB |
Innen gemessene TX -Ausgangsleistung, Kanal 1 |
|
51 |
Alle |
TX1 Power LSB |
|
|
52 |
Alle |
TX2 Power MSB |
Innen gemessene TX -Ausgangsleistung, Kanal 2 |
|
53 |
Alle |
TX2 Power LSB |
|
|
54 |
Alle |
TX3 Power MSB |
Innen gemessene TX -Ausgangsleistung, Kanal 3 |
|
55 |
Alle |
TX3 Power LSB |
|
|
56 |
Alle |
TX4 Power MSB |
Innen gemessene TX -Ausgangsleistung, Kanal 4 |
|
57 |
Alle |
TX4 Power LSB |
|
|
58-65 |
|
|
Reserved Channel Monitor Set 4 |
|
66-73 |
|
|
Reserved Channel Monitor Set 5 |
|
74-81 |
|
|
Reserved Channel Monitor Set 6 |
Bytes steuern
Kontrollbytes sind in Tabelle 8 definiert.
Tabelle 8-Bytes steuern
|
Byte |
Bisschen |
Name |
Beschreibung |
|
86 |
7-4 |
Reserviert |
|
|
|
3 |
Tx4_disable |
Lesen/Schreiben Sie Bit, mit dem Software Deaktivieren von Sendern deaktiviert werden kann |
|
|
2 |
Tx3_disable |
Lesen/Schreiben Sie Bit, mit dem Software Deaktivieren von Sendern deaktiviert werden kann |
|
|
1 |
Tx2_disable |
Lesen/Schreiben Sie Bit, mit dem Software Deaktivieren von Sendern deaktiviert werden kann |
|
|
0 |
Tx1_disable |
Lesen/Schreiben Sie Bit, mit dem Software Deaktivieren von Sendern deaktiviert werden kann |
|
87 |
7 |
Rx4_rate_select |
Software -Rate Select, Rx Channel 4 MSB |
|
|
6 |
Rx4_rate_select |
Software -Rate Select, RX Channel 4 LSB |
|
|
5 |
Rx3_rate_select |
Software -Rate Select, Rx Channel 3 MSB |
|
|
4 |
Rx3_rate_select |
Software -Rate Select, Rx Channel 3 LSB |
|
|
3 |
Rx2_rate_select |
Software -Rate Select, Rx Channel 2 MSB |
|
|
2 |
Rx2_rate_select |
Software -Rate Select, Rx Channel 2 LSB |
|
|
1 |
Rx1_rate_select |
Software -Rate Select, Rx Channel 1 MSB |
|
|
0 |
Rx1_rate_select |
Software -Rate Select, Rx Channel 1 LSB |
|
88 |
7 |
Tx4_rate_select |
Software -Rate Select, TX Channel 4 MSB (nicht Unterstützung) |
|
|
6 |
Tx4_rate_select |
Software -Rate Select, TX Channel 4 LSB (nicht Unterstützung) |
|
|
5 |
Tx3_rate_select |
Software -Rate Select, TX Channel 3 MSB (nicht Unterstützung) |
|
|
4 |
Tx3_rate_select |
Software -Rate Select, TX Channel 3 LSB (nicht Unterstützung) |
|
|
3 |
Tx2_rate_select |
Software -Rate Select, TX Channel 2 MSB (nicht Unterstützung) |
|
|
2 |
Tx2_rate_select |
Software -Rate Select, TX Channel 2 LSB (nicht Unterstützung) |
|
|
1 |
Tx1_rate_select |
Software -Rate Select, TX Channel 1 MSB (nicht Unterstützung) |
|
|
0 |
Tx1_rate_select |
Software -Rate Select, TX Channel 1 LSB (nicht Unterstützung) |
|
89 |
Alle |
Rx4_application_select |
Softwareanwendung aus SFF-8079, RX Channel 4 ausgewählt |
|
90 |
Alle |
Rx3_application_select |
Softwareanwendung aus SFF-8079, RX Channel 3 ausgewählt |
|
91 |
Alle |
Rx2_application_select |
Softwareanwendung aus SFF-8079, RX Channel 2 ausgewählt |
|
92 |
Alle |
Rx1_application_select |
Softwareanwendung aus SFF-8079, RX Channel 1 ausgewählt |
|
93 |
2-7 |
Reserviert |
|
|
|
1 |
Power_set |
Stromversorgungsmodus. Standard 0. |
|
|
0 |
Power_over-ride |
Überschreiben des LPMode -Signals Einstellung des Power -Modus mit Software. |
|
94 |
Alle |
TX4_Application_Select |
Softwareanwendung aus SFF-8079, TX Channel 4 (nicht Unterstützung) ausgewählt) |
|
95 |
Alle |
TX3_Application_Select |
Softwareanwendung aus SFF-8079, TX Channel 3 (nicht Unterstützung) ausgewählt) |
|
96 |
Alle |
TX2_Application_Select |
Softwareanwendung aus SFF-8079, TX Channel 2 (nicht Unterstützung) ausgewählt) |
|
97 |
Alle |
TX1_Application_Select |
Softwareanwendung aus SFF-8079, TX Channel 1 (nicht Unterstützung) |
|
98-99 |
Alle |
Reserviert |
|
Host - Transceiver -Schnittstellenblock
Umrissabmessungen
Umrissabmessungen
|
Besonderheit |
Referenz |
Leistung |
|
Elektrostatische Entladung (ESD) |
IEC/EN 61000-4-2 |
Kompatibel mit Standards |
|
Elektromagnetische Interferenz (EMI) |
FCC Teil 15 Klasse B EN 55022 Klasse B (CISPR 22A) |
Kompatibel mit Standards |
|
Laseraugensicherheit |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Laserprodukt der Klasse 1 |
|
Komponentenerkennung |
IEC/EN 60950, UL |
Kompatibel mit Standards |
|
Rohs |
2002/95/EC |
Kompatibel mit Standards |
|
EMC |
EN61000-3 |
Kompatibel mit Standards |
