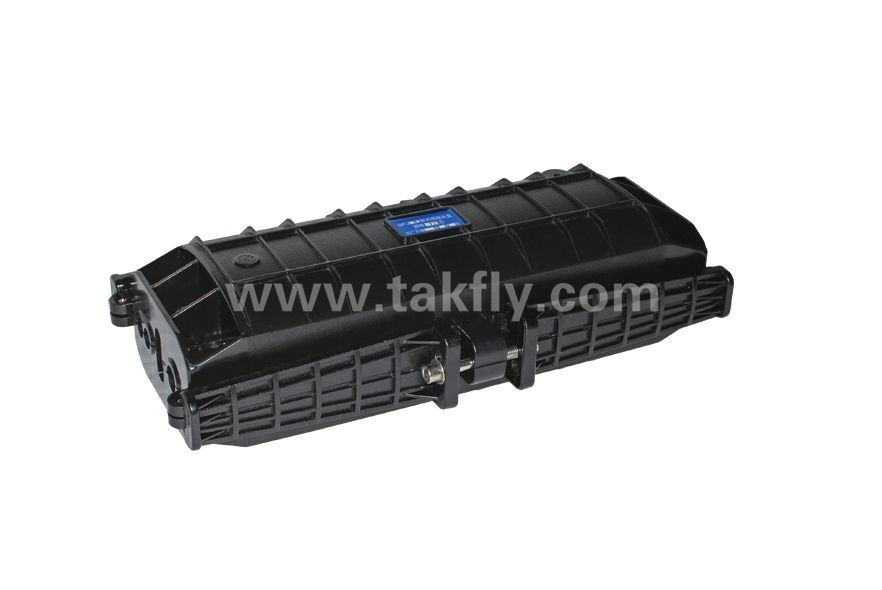

288 Kerne Kuppelwärme schrumpfbare Dichtung Glasfaser Splice Schließung FOSC für optimale Leistung und Effizienz entwickelt

1. Geltungsbereich

Dieses Installationshandbuch gilt für den Glasfaser-Spleißverschluss (im Folgenden als FOSC abgekürzt) und dient als Leitfaden für die ordnungsgemäße Installation.

Der Anwendungsbereich ist: Luft-, Erd-, Wandmontage, Wandmontage in Kanälen und Handlöchern. Die Umgebungstemperatur liegt zwischen -40 und +65℃.

2. Grundstruktur und Konfiguration

2.1 Abmessungen und Kapazität

2.2 Hauptkomponenten

2.3 Hauptzubehör und Spezialwerkzeuge

3. Notwendige Werkzeuge für die Installation

3.1 Ergänzende Materialien (vom Betreiber bereitzustellen)

3.2 Sonderwerkzeuge (vom Betreiber bereitzustellen)

3.3 Universalwerkzeuge (vom Betreiber bereitzustellen)

3.4 Spleiß- und Prüfgeräte (vom Betreiber bereitzustellen)

Hinweis: Die oben genannten Werkzeuge und Prüfgeräte sind vom Betreiber selbst bereitzustellen.

4. Installationsablaufdiagramm

5. Der Prozess der Installation von FOSC.

5.1 Schritt eins – Öffnen Sie den Verschluss

5.1.1 Reinigen Sie den Standort und bestimmen Sie, wo das FOSC installiert werden soll, und platzieren Sie dann die erforderlichen Glasfaserkabel.

5.1.2 Überprüfen Sie, ob die Hauptkomponenten und das Zubehör in der Verpackung gut vorbereitet sind.

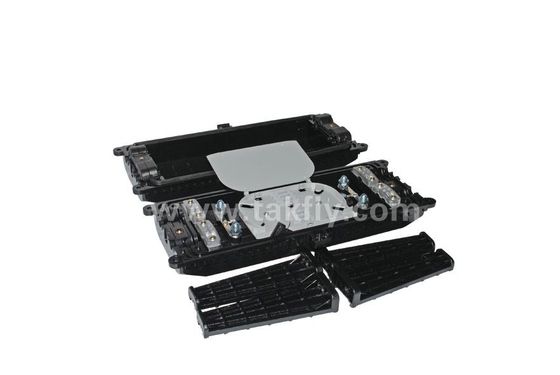

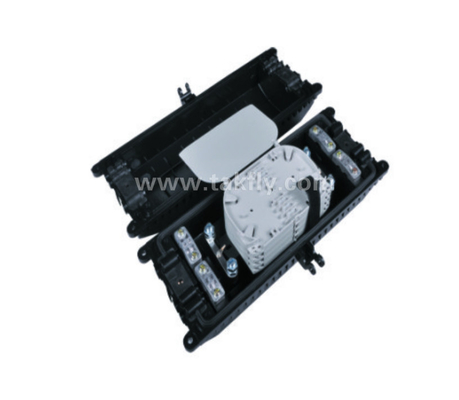

5.1.3 Verschluss öffnen

• Lösen Sie die Befestigungsschraube der Einlegeplatte mit einem Spezialschlüssel. Stecken Sie den Befestigungsbolzen in das Loch mit Schraubengewinde neben dem Befestigungsloch der Einlegeplatte und drücken Sie die Einlegeplatten mit dem Schraubenschlüssel heraus.
• Entfernen Sie mit dem Spezialschlüssel alle Fixierbolzen am Gehäuse sowie die Befestigungsbolzen (je nach Installationsanforderung können auch Aufhängehaken angebracht werden) an vier Ecken und öffnen Sie anschließend den Verschluss.

5.1.4 Siehe Zeichnung 1

​Wichtige Themen:Wenn die Wetterbedingungen nicht gut genug sind, muss ein wasser- und staubdichtes Zelt aufgebaut werden.

5.2 Schritt zwei – Bestimmen Sie die Länge des Glasfaserkabels, das im Inneren befestigt und abisoliert werden soll FOSC

5.2.1

• Glasfaserkabel in 60 mm Länge: der Abstand vom Dichtungsanschluss zum Faserkabel-Pressspan
• Glasfaserkabel mit einer Länge von 1950 mm: Es wird nach dem Abisolieren zum Aufwickeln und Spleißen verwendet.
• Faser mit Schutzmantel in 350 mm Länge: der Abstand vom Befestigungspunkt des Glasfaserkabels zum Befestigungspunkt von FOST (Glasfaser-Spleißkassette).
• Faser in einer Länge von 1600 mm: Nach dem Abziehen der Schutzschicht ist sie nach dem Spleißen mit anderen Fasern im Inneren des FOST aufzuwickeln

5.2.2 Siehe Zeichnung 2

Wichtige Themen:

• Reservieren Sie genügend Länge des Glasfaserkabels zum Spleißen.
• Die Abisolierlänge kann auch vom Kunden entsprechend den Installationsanforderungen festgelegt werden.

5.3 Schritt drei – Entfernen Sie die Schutzschicht von Glasfaserkabel und Faser

5.3.1 Entfernen Sie die Schutzschicht des Glasfaserkabels vom Temp. Richten Sie die Positionsmarkierung mit dem Messer und dem Abisolierer aus. Die Abisolierlänge entnehmen Sie bitte Zeichnung 2. Die Abisolierlänge kann auch entsprechend den Installationsanforderungen festgelegt werden

5.3.2 Siehe Zeichnung 3.

Wichtige Themen: Wenn es schwierig ist, die gesamte Schutzschicht des Glasfaserkabels auf einmal abzuziehen, entfernen Sie es Abschnitt für Abschnitt, um einen Faserbruch zu vermeiden.

5.4 Schritt vier – Trennen Sie die Faserkerne und bereiten Sie die Arbeit vor, bevor Sie das Glasfaserkabel befestigen.

5.4.1 Zwei Lagen Isolierband auf die Schutzschicht des Faserkerns aufwickeln. Entfernen Sie in der Zwischenzeit die Füllung, um den Faserkern zu trennen und zu reinigen. Bilden Sie einen Ring mit einem Durchmesser von etwa 100 mm und befestigen Sie ihn vorübergehend mit Klebeband an der Faser.

5.4.2 Dieses FOSC ist mit 6 Einlass-/Auslassanschlüssen ausgestattet. Die Einlass-/Auslassanschlüsse können je nach Anzahl und Durchmesser der tatsächlich zu installierenden Glasfaserkabel festgelegt werden. Anschließend muss die entsprechende Anzahl an Anschlussstopfen herausgenommen werden.

5.4.3 Dieser FOSC ist jeweils für die folgenden Durchmesser von Glasfaserkabeln geeignet:

Port A: geeignet für Glasfaserkabel mit max. Durchmesser ф16mm

Port B: geeignet für Glasfaserkabel mit max. Durchmesser ф13mm

5.4.4 Die entsprechenden Ein-/Auslassanschlüsse sind entsprechend den tatsächlich installierten Glasfaserkabeln auszuwählen. Wenn der Durchmesser des Glasfaserkabels kleiner ist als der des Einlass-/Auslassanschlusses, sollte das Dichtungsband verwendet werden, um den Durchmesser des Glasfaserkabels zu vergrößern, dessen Umfang mit dem entsprechenden Messpapier gemessen werden kann (gekennzeichnet mit Loch A, Loch B).

5.4.5 Die entsprechende Ein-/Austrittsrohrabdeckung kann je nach Anzahl und Durchmesser des benötigten Glasfaserkabels mit einem Schraubendreher von innen nach außen leicht herausgeschlagen werden.

5.4.6 Reservieren Sie den verstärkten Kern in einer Länge von 35 mm und schneiden Sie die unnötigen ab.

5.4.7 Siehe Zeichnung 4.

Wichtige Themen:

1. Bevor das Dichtungsband zur Vergrößerung des Glasfaserkabeldurchmessers verwendet wird, sollte es zerkratzt und mit einem Schleiftuch und Ethylalkohol gereinigt werden.
2. Den verstärkten Kern mit einer speziellen Schneidzange abschneiden.

5.5

Schritt fünf – Befestigen Sie den verstärkten Kern und das Glasfaserkabel

5.5.1 Nachdem Sie die oben genannten Schritte abgeschlossen haben, entfernen Sie die Anschlussstopfen, das Pressbrett und die Befestigungsmutter des verstärkten Kerns. Überprüfen Sie unbedingt, ob das abisolierte Glasfaserkabel in die Befestigungsöffnungen passt oder nicht. Wenn nicht, sollte die Anpassung rechtzeitig erfolgen. Andernfalls wird die Installationsqualität beeinträchtigt.

5.5.2 Faserkabel-Pressspan festziehen. Wenn der Durchmesser des Glasfaserkabels klein ist, vergrößern Sie ihn mit Isolierband.

5.5.3 Ziehen Sie die Mutter des verstärkten Kerns mit dem Spezialschlüssel (Kunststoff) fest und ziehen Sie sie dann mit dem Metallschlüssel wieder fest (der Metallschlüssel sollte vom Betreiber bereitgestellt werden).

5.5.4 Siehe Zeichnung 5

5.6.1 Befolgen Sie zum Spleißen von Fasern die Bedienungsanleitung des Fusionsspleißgeräts.

Wichtiges Thema: Achten Sie auf die Drehung und Biegung der Faser.

5.7 Schritt sieben – Installieren Sie die wärmeschrumpfende Schutzhülle und die Hausfasern

5.7.1 Wenn das Spleißen der Fasern abgeschlossen ist, sollte der erste Faserring auf der äußersten Seite von FOST untergebracht werden, die verbleibende Faser sollte so aufgewickelt werden, dass ein Ring mit einem Durchmesser von mindestens 80 mm entsteht. Legen Sie es dann zusammen mit der wärmeschrumpfenden Schutzhülle in FOST (Fiber Optic Splice Tray) ein. (Befestigen Sie zunächst die wärmeschrumpfende Schutzhülle im Schlitz und vergrößern Sie dann den Durchmesser des Faserrings ordnungsgemäß.)

5.7.2 Siehe Zeichnung 6

Wichtiges Thema: Achten Sie auf die Drehung und Biegung der Faser.

5.8 Schritt acht – Umfassende Untersuchung

Zur Sicherstellung der technischen Voraussetzungen sind folgende Hinweise zu beachten:

5.8.1 Die Fasern im FOST sind ordnungsgemäß gespleißt und installiert. Der gebogene Faserdurchmesser entspricht den technischen Anforderungen.

5.8.2 Die internen Spanner werden festgezogen.

5.8.3 Die Einlass-/Auslassanschlüsse ohne installierte Glasfaserkabel müssen mit den Anschlussstopfen verschlossen werden.

5.8.4 Kontrollieren Sie die Menge des Dichtungsbandes innerhalb eines angemessenen Bereichs.

5.8.5 Die Dichtungsarmatur ist sauber und reibungslos installiert. Wenn nicht, richten Sie es mit Dichtungsband aus.

5.8.6 Den Deckel der Dichtungsarmatur abdichten

5.8.7 Siehe Zeichnung 7

5.9 Schritt neun – FOSC-Gehäuse zusammenbauen und FOSC befestigen

5.9.1 Setzen Sie die FOSC-Abdeckung direkt auf die FOSC-Unterseite.

5.9.2 Fixierbolzen des FOSC einsetzen und mit dem Spezialschlüssel festziehen.

5.9.3 Setzen Sie die Einlegeplatten in den Schlitz ein (ein Paar auf jeder Seite, ein Stück mit einem Loch mit Schraubgewinde in der Mitte, das andere mit einem Loch ohne Schraubgewinde in der Mitte). Ziehen Sie die Schrauben der Einlegeplatte mit dem Spezialschlüssel fest.

5.9.4 Wenn das FOSC für die Luftanwendung vorgesehen ist, platzieren Sie den Aufhängehaken auf einer Seite des Verschlusses und ziehen Sie dann die Befestigungsschrauben auf beiden Seiten fest. Andernfalls ziehen Sie die 4 Befestigungsschrauben jeweils an vier Ecken fest.

5.9.5 Siehe Zeichnung 8

Wichtige Themen:

• Reinigen Sie das Gehäuse und beachten Sie die oben genannte Reihenfolge.

5.10 Schritt zehn – FOSC reparieren.

5.10.1 Befestigen des FOSC und Anziehen der Schrauben in der Reihenfolge gemäß Zeichnung 9.

Wichtige Themen: Nachziehen in fünf Minuten
